结构力学模拟试题及答案

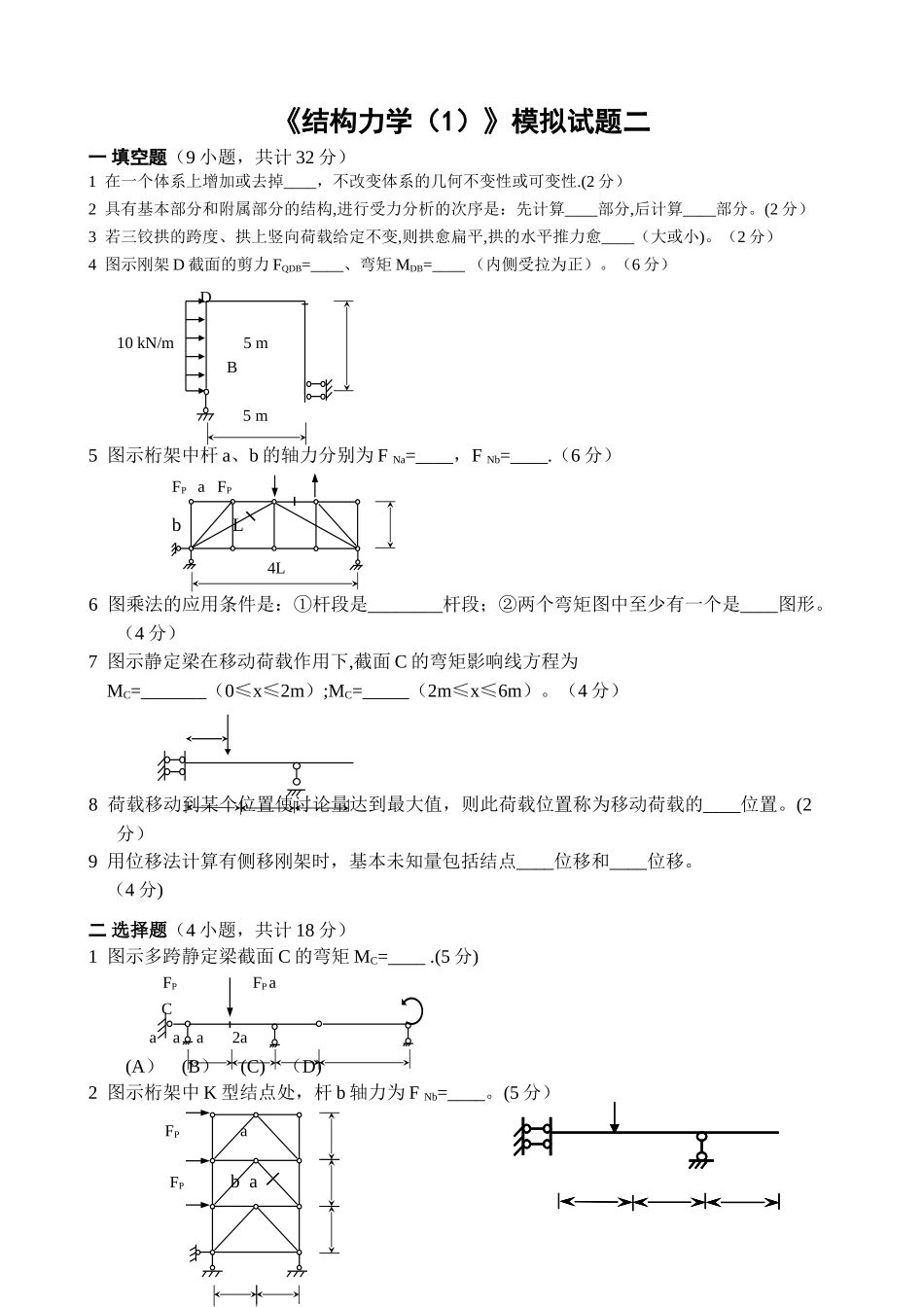

《结构力学（1）》模拟试题二一 填空题（9 小题，共计 32 分）1 在一个体系上增加或去掉____，不改变体系的几何不变性或可变性.(2 分）2 具有基本部分和附属部分的结构,进行受力分析的次序是：先计算____部分,后计算____部分。(2 分）3 若三铰拱的跨度、拱上竖向荷载给定不变,则拱愈扁平,拱的水平推力愈____（大或小)。（2 分）4 图示刚架 D 截面的剪力 FQDB=____、弯矩 MDB=____ （内侧受拉为正）。（6 分） D 10 kN/m 5 m B5 m 5 图示桁架中杆 a、b 的轴力分别为 F Na=____，F Nb=____.（6 分） FP a FP b L4L6 图乘法的应用条件是：①杆段是________杆段；②两个弯矩图中至少有一个是____图形。（4 分）7 图示静定梁在移动荷载作用下,截面 C 的弯矩影响线方程为MC=_______（0≤x≤2m）;MC=_____（2m≤x≤6m）。（4 分） 8 荷载移动到某个位置使讨论量达到最大值，则此荷载位置称为移动荷载的____位置。(2分）9 用位移法计算有侧移刚架时，基本未知量包括结点____位移和____位移。（4 分)二 选择题（4 小题，共计 18 分）1 图示多跨静定梁截面 C 的弯矩 MC=____ .(5 分) FP FP a C a a a 2a(A） (B） (C) （D) 2 图示桁架中 K 型结点处，杆 b 轴力为 F Nb=____。(5 分）FP a FP b aFP a a a (A) 0 （B) (C) (D） (E) 3 图示结构用力法计算时，不能选作基本结构的是______。（A) （B) (C） (D) 4 图示对称结构在对称荷载作用下取半边结构计算时，其等代结构为图____。 (A） (B) （C) （D）三 分析计算题（4 小题，共计 50 分）1 分析图示体系的几何组成，说明分析过程并作出结论。(5 分）2 作图示简支梁 MC、FQC影响线，并求图示移动荷载作用下截面Ｃ的最大弯矩值.(13 分） 40kN 60kN 20kN 30kN 2m 2m 2m C 3m 9m3用力法计算图示刚架，并绘其 M 图，EI 为常数。（18 分） 20kN/m 40kN 6m 6m4 用位移法计算图示结构 D 点水平位移 Δ，EI 为常数。（14 分) L EI FP EI1 =∞ D L EIL 《结构力学(1)》模拟试题二参考答案一 填空题（9 小题，共计 32 分）1、二元体(2 分） 2、附属部分，基本部分（1+1 分） 3、大（2 分） 4、50kN，-125kN。m（3+3 分）5、FNa=FP，FNb=—（3+3 分）6、①等截面直 ②直线（2+2 分） 7、2m,4—x （2+2 分） 8、最不利（2 分） 9、角位移,独立结点...
