结构识图总结报告-魏飞

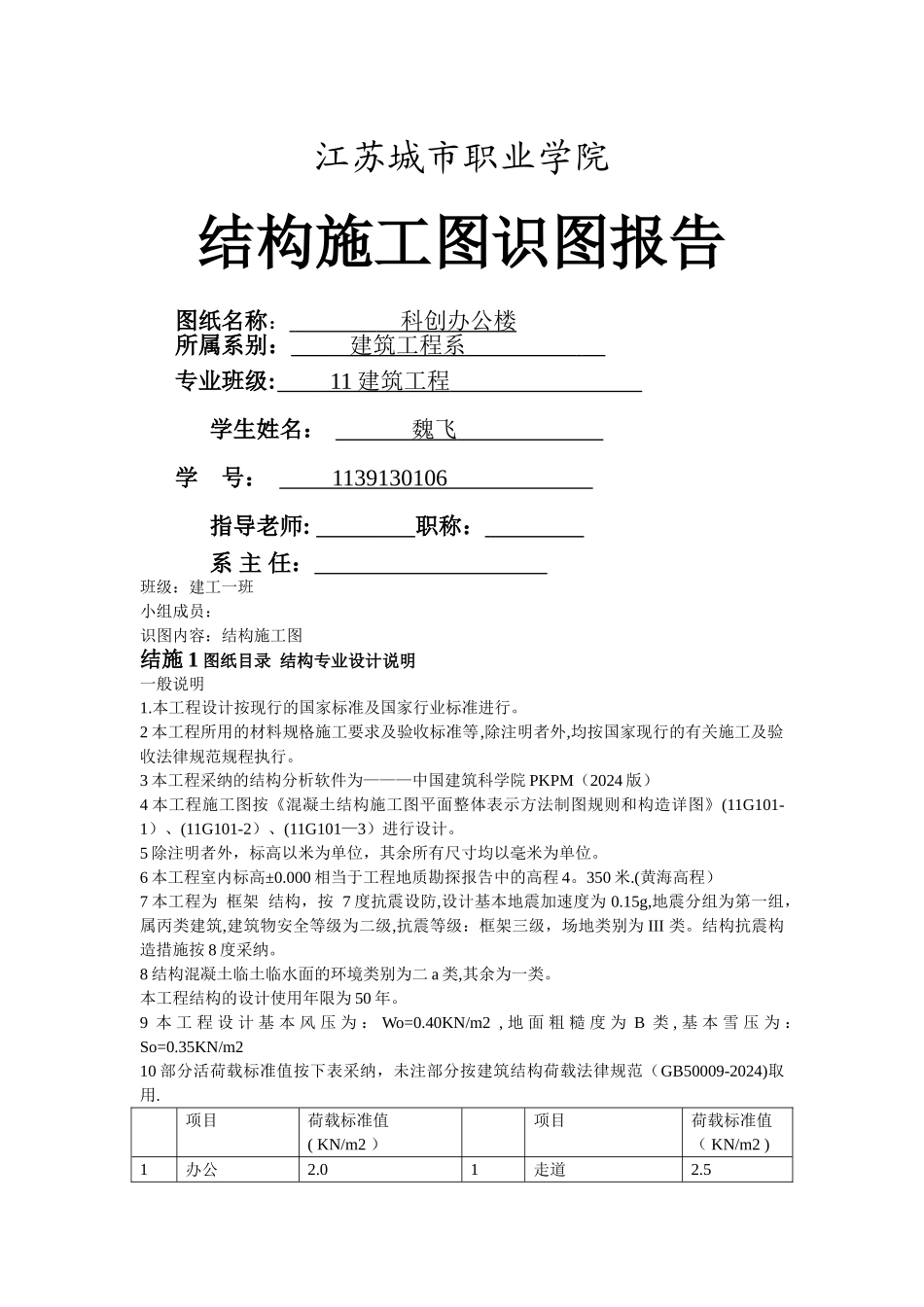

结构识图总结报告-魏飞_第1页
1/15

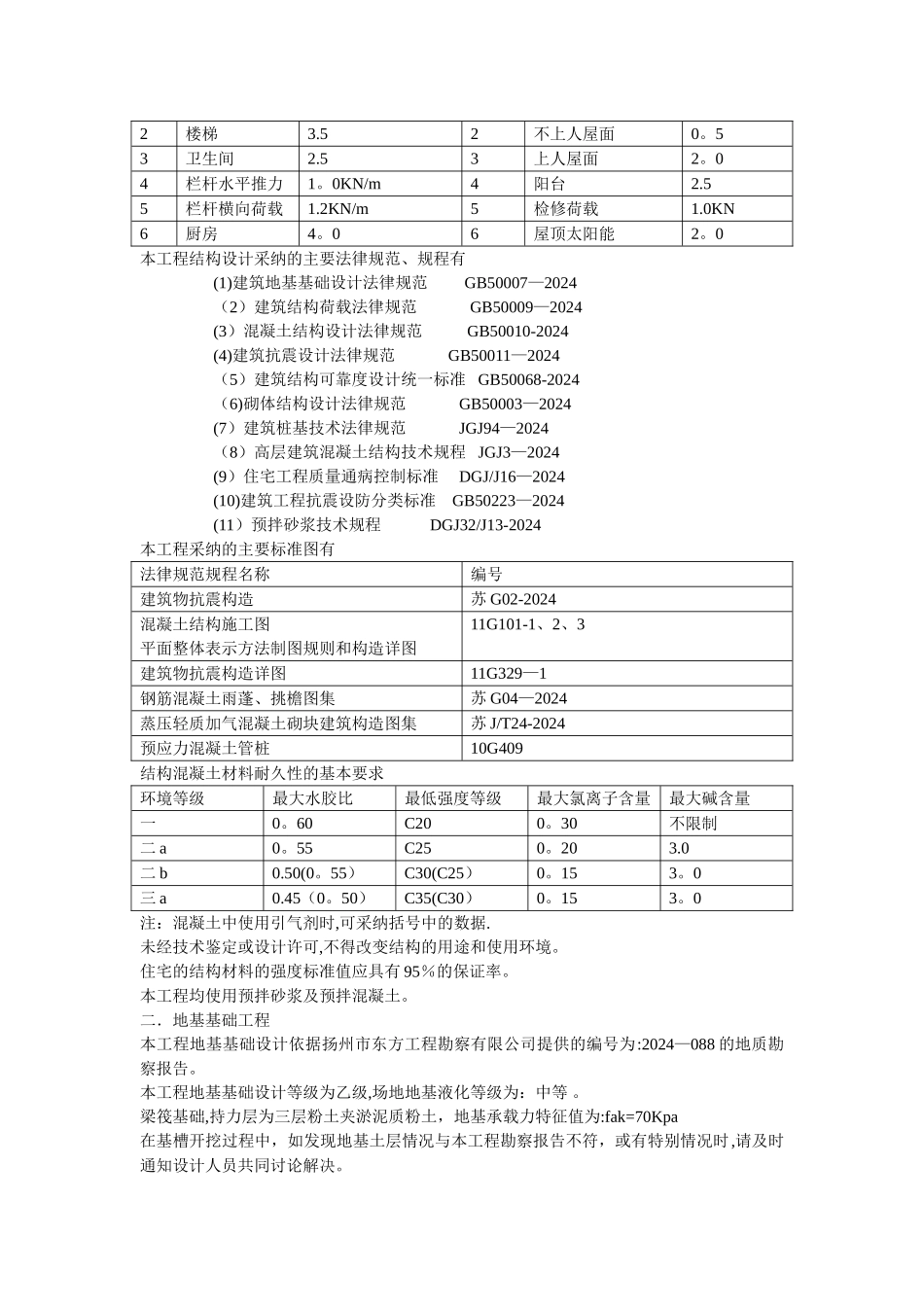

结构识图总结报告-魏飞_第2页
2/15

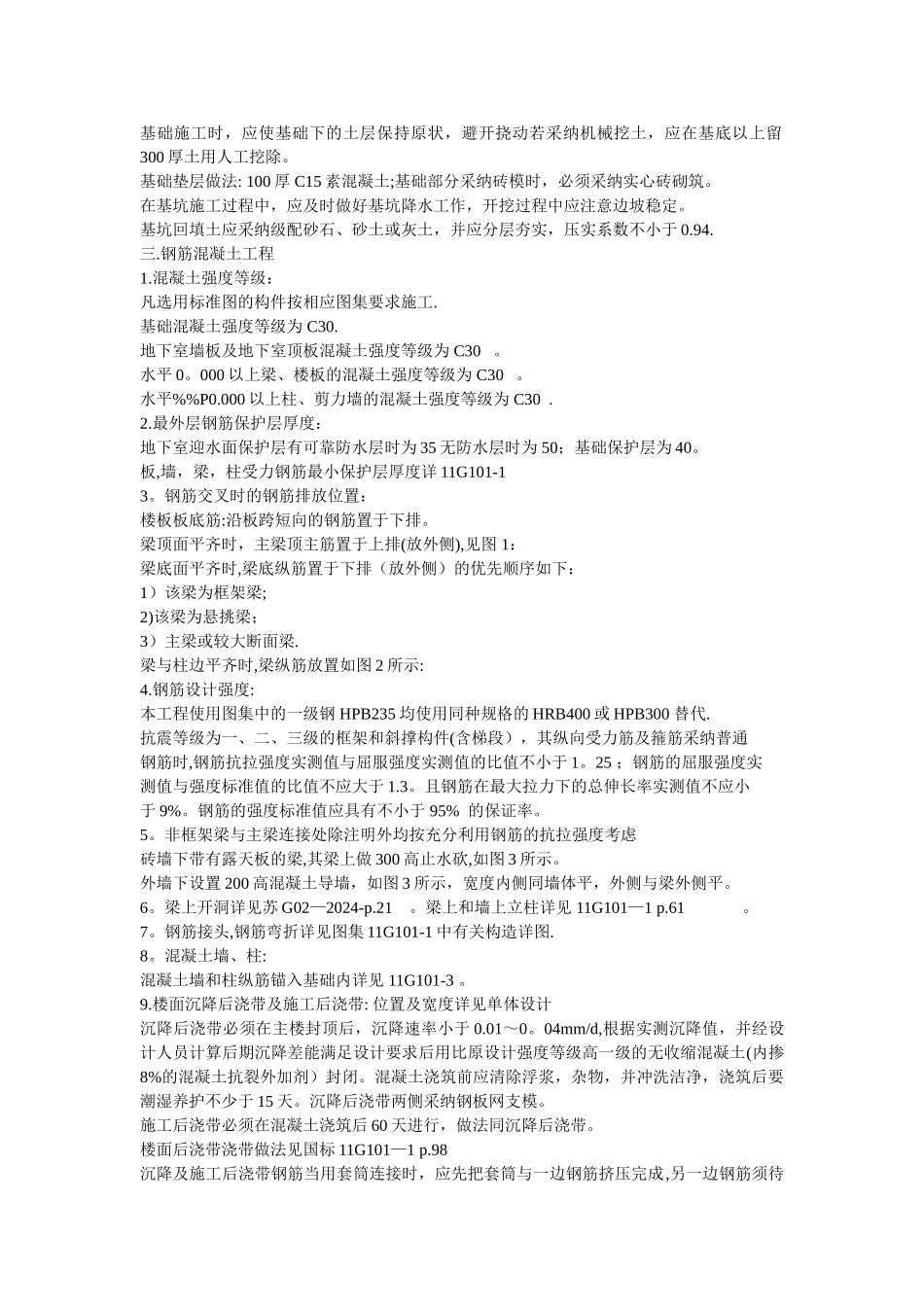

结构识图总结报告-魏飞_第3页
3/15
江苏城市职业学院结构施工图识图报告 图纸名称: 科创办公楼 所属系别: 建筑工程系 专业班级: 11 建筑工程 学生姓名: 魏飞 学 号: 1139130106 指导老师: 职称: 系 主 任: 班级:建工一班小组成员: 识图内容:结构施工图结施 1 图纸目录 结构专业设计说明一般说明1.本工程设计按现行的国家标准及国家行业标准进行。2 本工程所用的材料规格施工要求及验收标准等,除注明者外,均按国家现行的有关施工及验收法律规范规程执行。3 本工程采纳的结构分析软件为———中国建筑科学院 PKPM(2024 版)4 本工程施工图按《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1)、(11G101-2)、(11G101—3)进行设计。5 除注明者外,标高以米为单位,其余所有尺寸均以毫米为单位。6 本工程室内标高±0.000 相当于工程地质勘探报告中的高程 4。350 米.(黄海高程)7 本工程为 框架 结构,按 7 度抗震设防,设计基本地震加速度为 0.15g,地震分组为第一组,属丙类建筑,建筑物安全等级为二级,抗震等级:框架三级,场地类别为 III 类。结构抗震构造措施按 8 度采纳。8 结构混凝土临土临水面的环境类别为二 a 类,其余为一类。本工程结构的设计使用年限为 50 年。9 本 工 程 设 计 基 本 风 压 为 : Wo=0.40KN/m2 , 地 面 粗 糙 度 为 B 类 , 基 本 雪 压 为 :So=0.35KN/m210 部分活荷载标准值按下表采纳,未注部分按建筑结构荷载法律规范(GB50009-2024)取用.项目荷载标准值( KN/m2 )项目荷载标准值( KN/m2 )1办公2.01走道2.52楼梯3.52不上人屋面0。53卫生间2.53上人屋面2。04栏杆水平推力1。0KN/m4阳台2.55栏杆横向荷载1.2KN/m5检修荷载1.0KN6厨房4。06屋顶太阳能2。0本工程结构设计采纳的主要法律规范、规程有 (1)建筑地基基础设计法律规范 GB50007—2024 (2)建筑结构荷载法律规范 GB50009—2024 (3)混凝土结构设计法律规范 GB50010-2024 (4)建筑抗震设计法律规范 GB50011—2024 (5)建筑结构可靠度设计统一标准 GB50068-2024 (6)砌体结构设计法律规范 GB50003—2024 (7)建筑桩基技术法律规范 JGJ94—2024 (8)高层建筑混凝土结构技术规程 JGJ3—2024 (9)住宅工程质量通病控制标准 DGJ/J16—2024 (10)建筑工程抗震设防分类标准 GB50223—2024 (11)预拌砂浆技术规程 DGJ32/J13-2024本工程采纳的主要标准图有法律规范规程名称编...
