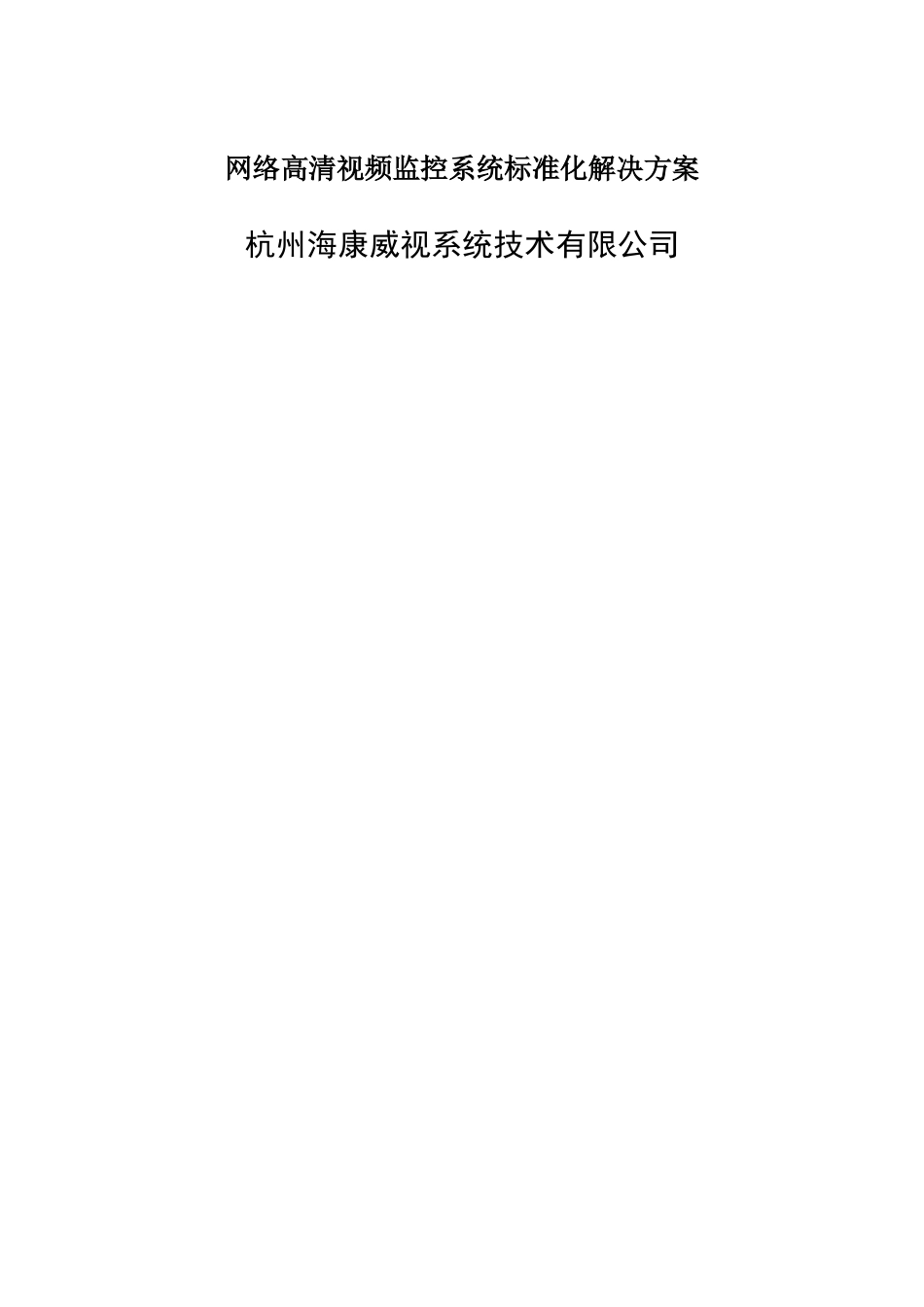

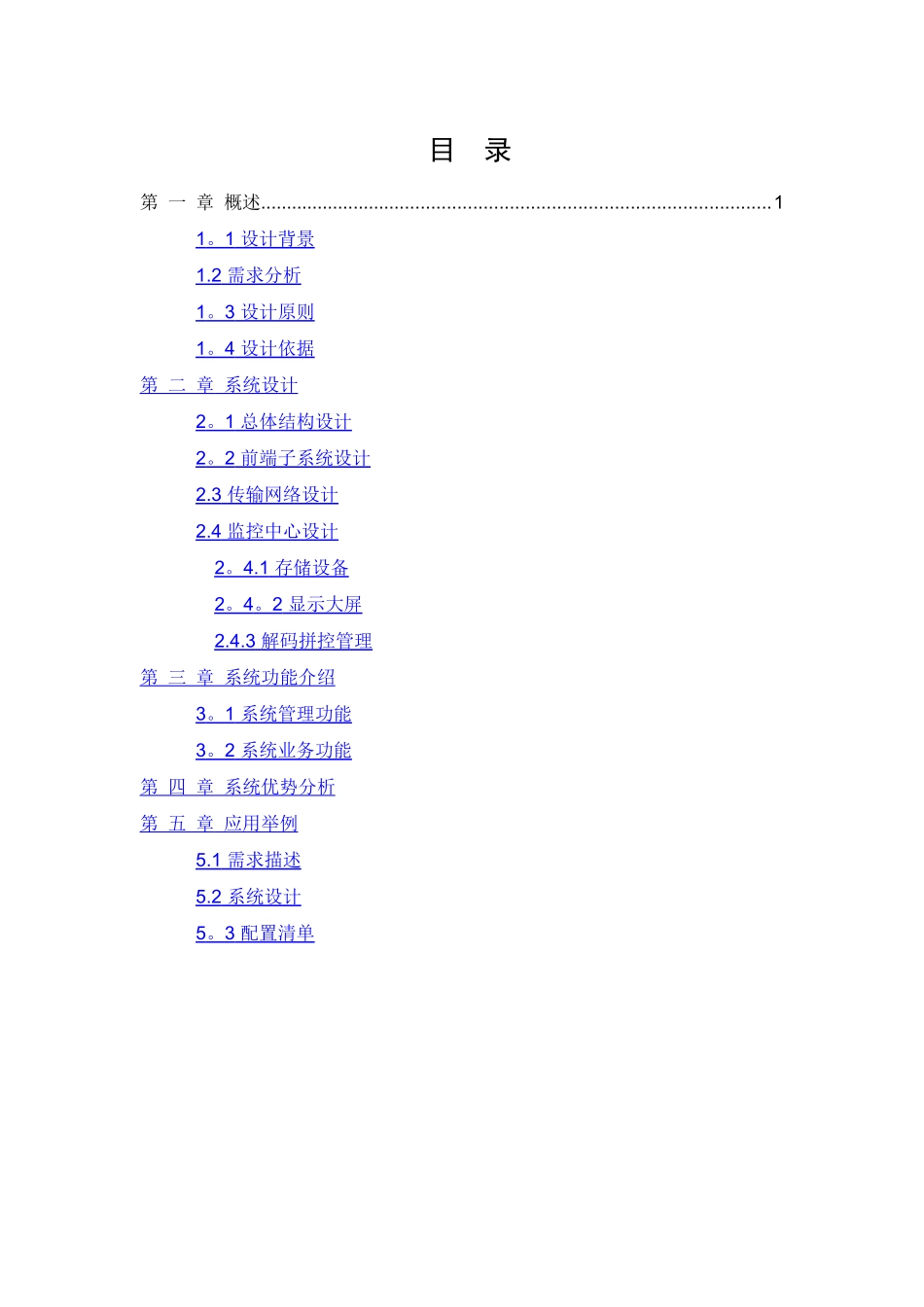

网络高清视频监控系统标准化解决方案杭州海康威视系统技术有限公司目 录第 一 章 概述..................................................................................................11 。 1 设计背景 1.2 需求分析 1 。 3 设计原则 1 。 4 设计依据 第 二 章 系统设计 2 。 1 总体结构设计 2 。 2 前端子系统设计 2.3 传输网络设计 2.4 监控中心设计 2 。 4.1 存储设备 2 。 4 。 2 显示大屏 2.4.3 解码拼控管理 第 三 章 系统功能介绍 3 。 1 系统管理功能 3 。 2 系统业务功能 第 四 章 系统优势分析 第 五 章 应用举例 5.1 需求描述 5.2 系统设计 5 。 3 配置清单 第 一 章 概述一.1 设计背景从模拟到网络,从标清到高清,随着安防监控技术的不断进展,用户对监控系统的要求越来越高。为了解决监控系统的视频图像分辨率低、存储可靠性差、视频上墙显示复杂及系统管理性能差等方面的问题,海康威视从系统的先进性、可靠性、有用性、经济性、扩展性等方面出发,推出了一套集前端采集、后端存储、上墙显示及应用管理于一体的网络高清视频监控系统标准化解决方案。一.2 需求分析经过近几年的努力,以视频监控为核心的安防体系建设取得了显著的成绩,在提高防控管理方面发挥了积极作用。但同时我们也应该清楚地认识到前期视频监控产品普遍存在一些不足,制约了视频资源的共享和应用业务的整合,限制了防控体系技术的进展,主要表现在以下几个方面:系统结构复杂:系统管理、解码、拼控、上墙等功能实现非常复杂,涉及多个设备,占用较多空间,不便于部署和维护。系统运行维护:系统设备数量和种类繁多,不利于快速部署,增加了故障几率;缺乏对前端设备故障的自动侦测与预警,无法及时掌握前端摄像机损坏情况。系统组网性能:模拟监控系统的组网和应用受地域限制的影响较大,管理性和资源共享性较差;另外系统的扩展性和灵活性较差,不利于远距离传输.系统智能化:传统视频监控系统难以对事件提前防控和及时响应,事后对海量存储信息的检索采纳纯人工方式,效率低下。视频成像质量: 由于缺乏系统性考虑,现有的视频监控系统在采集、传输、存储及显示中的某些环节容易出现高清化瓶颈,导致最终显示质量不高,只能解决“看得见”,无法实现“看得清”,降低了视频资源的使用价值.视频码流:视频码流高,占用较大网络带宽和存储空间,预览时容易出现卡、顿等现象...
