草酸二甲酯制乙二醇的工艺流程

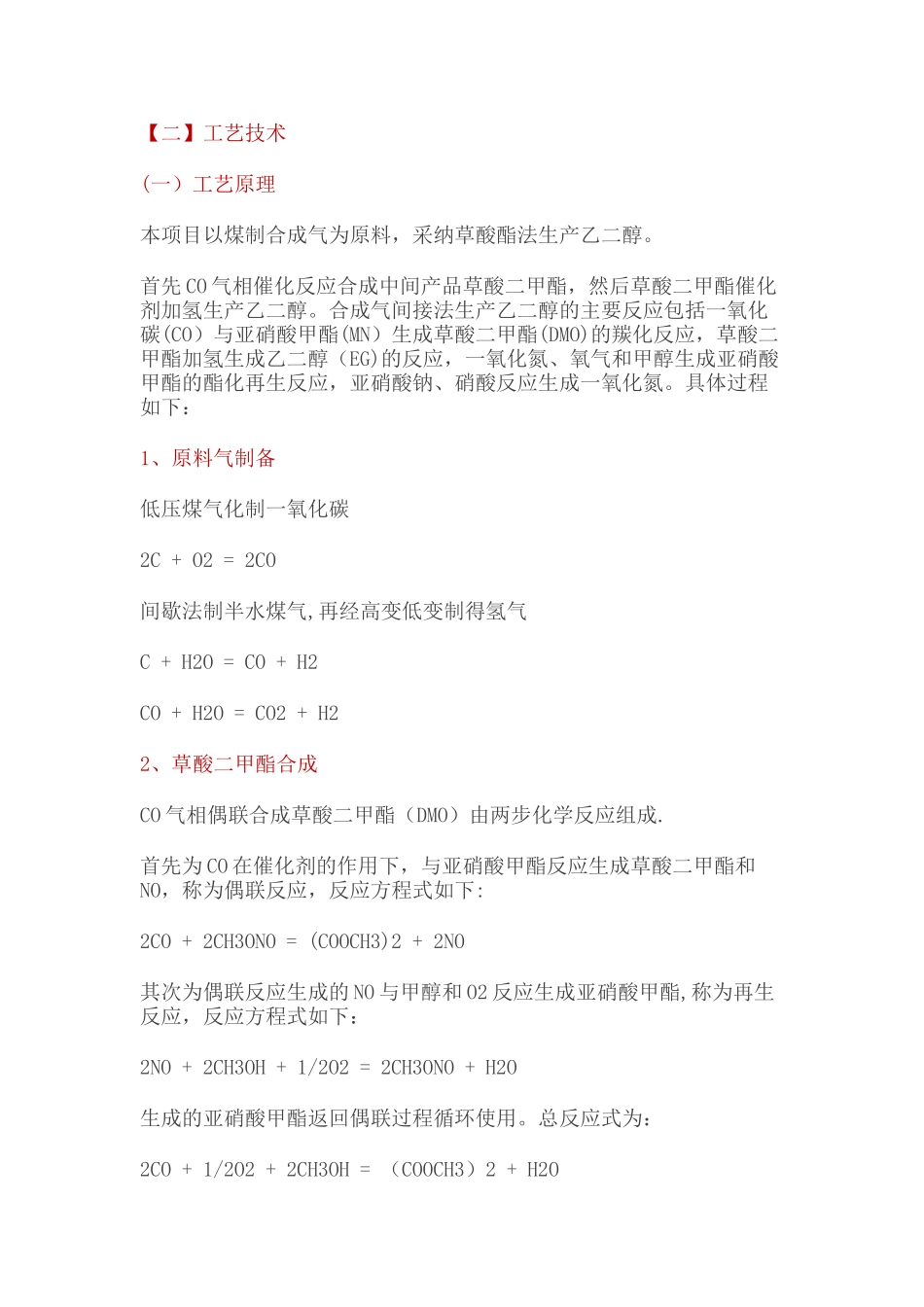

草酸二甲酯制乙二醇的工艺流程_第1页
1/4

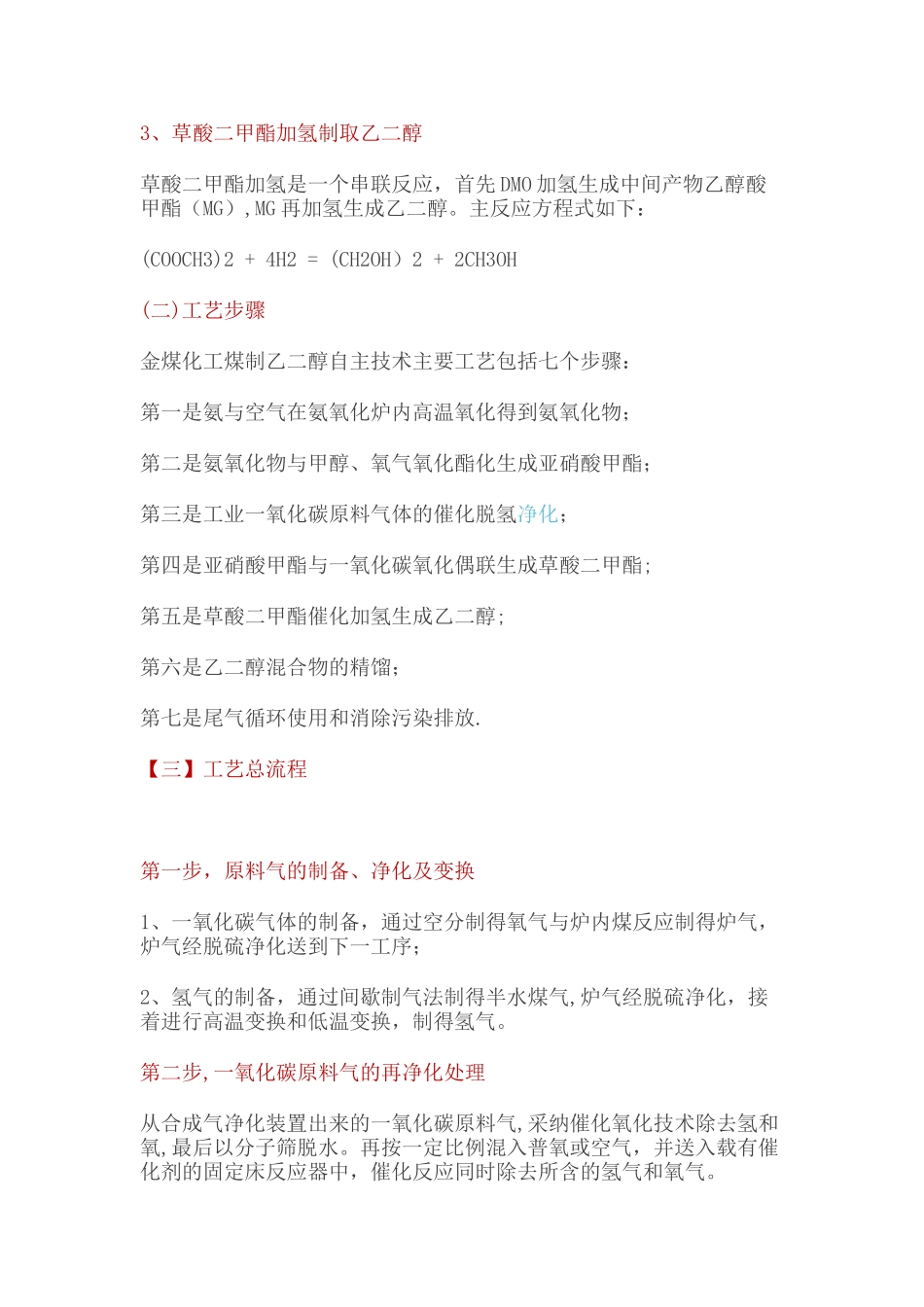

草酸二甲酯制乙二醇的工艺流程_第2页
2/4
草酸二甲酯制乙二醇的工艺流程_第3页
3/4
【二】工艺技术(一)工艺原理本项目以煤制合成气为原料,采纳草酸酯法生产乙二醇。首先 CO 气相催化反应合成中间产品草酸二甲酯,然后草酸二甲酯催化剂加氢生产乙二醇。合成气间接法生产乙二醇的主要反应包括一氧化碳(CO)与亚硝酸甲酯(MN)生成草酸二甲酯(DMO)的羰化反应,草酸二甲酯加氢生成乙二醇(EG)的反应,一氧化氮、氧气和甲醇生成亚硝酸甲酯的酯化再生反应,亚硝酸钠、硝酸反应生成一氧化氮。具体过程如下:1、原料气制备低压煤气化制一氧化碳2C + O2 = 2CO间歇法制半水煤气,再经高变低变制得氢气C + H2O = CO + H2CO + H2O = CO2 + H22、草酸二甲酯合成CO 气相偶联合成草酸二甲酯(DMO)由两步化学反应组成.首先为 CO 在催化剂的作用下,与亚硝酸甲酯反应生成草酸二甲酯和NO,称为偶联反应,反应方程式如下:2CO + 2CH3ONO = (COOCH3)2 + 2NO其次为偶联反应生成的 NO 与甲醇和 O2 反应生成亚硝酸甲酯,称为再生反应,反应方程式如下:2NO + 2CH3OH + 1/2O2 = 2CH3ONO + H2O生成的亚硝酸甲酯返回偶联过程循环使用。总反应式为:2CO + 1/2O2 + 2CH3OH = (COOCH3)2 + H2O3、草酸二甲酯加氢制取乙二醇草酸二甲酯加氢是一个串联反应,首先 DMO 加氢生成中间产物乙醇酸甲酯(MG),MG 再加氢生成乙二醇。主反应方程式如下:(COOCH3)2 + 4H2 = (CH2OH)2 + 2CH3OH(二)工艺步骤金煤化工煤制乙二醇自主技术主要工艺包括七个步骤:第一是氨与空气在氨氧化炉内高温氧化得到氨氧化物;第二是氨氧化物与甲醇、氧气氧化酯化生成亚硝酸甲酯;第三是工业一氧化碳原料气体的催化脱氢净化;第四是亚硝酸甲酯与一氧化碳氧化偶联生成草酸二甲酯;第五是草酸二甲酯催化加氢生成乙二醇;第六是乙二醇混合物的精馏;第七是尾气循环使用和消除污染排放.【三】工艺总流程 第一步,原料气的制备、净化及变换1、一氧化碳气体的制备,通过空分制得氧气与炉内煤反应制得炉气,炉气经脱硫净化送到下一工序;2、氢气的制备,通过间歇制气法制得半水煤气,炉气经脱硫净化,接着进行高温变换和低温变换,制得氢气。第二步,一氧化碳原料气的再净化处理从合成气净化装置出来的一氧化碳原料气,采纳催化氧化技术除去氢和氧,最后以分子筛脱水。再按一定比例混入普氧或空气,并送入载有催化剂的固定床反应器中,催化反应同时除去所含的氢气和氧气。其催化剂是负载有铂族金属或它们的盐的载体催化剂.金属主要是铂、钯或铂-...
