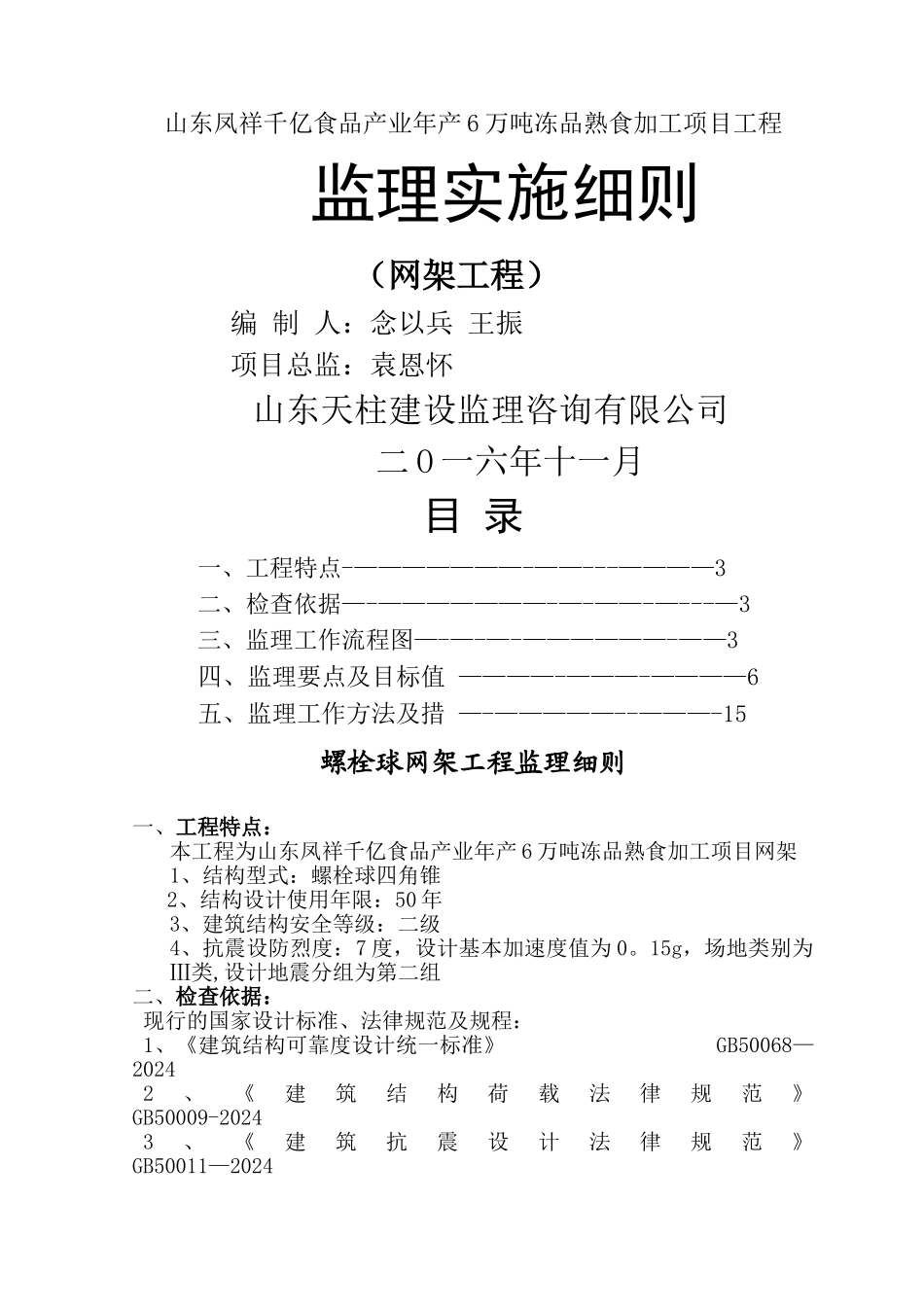

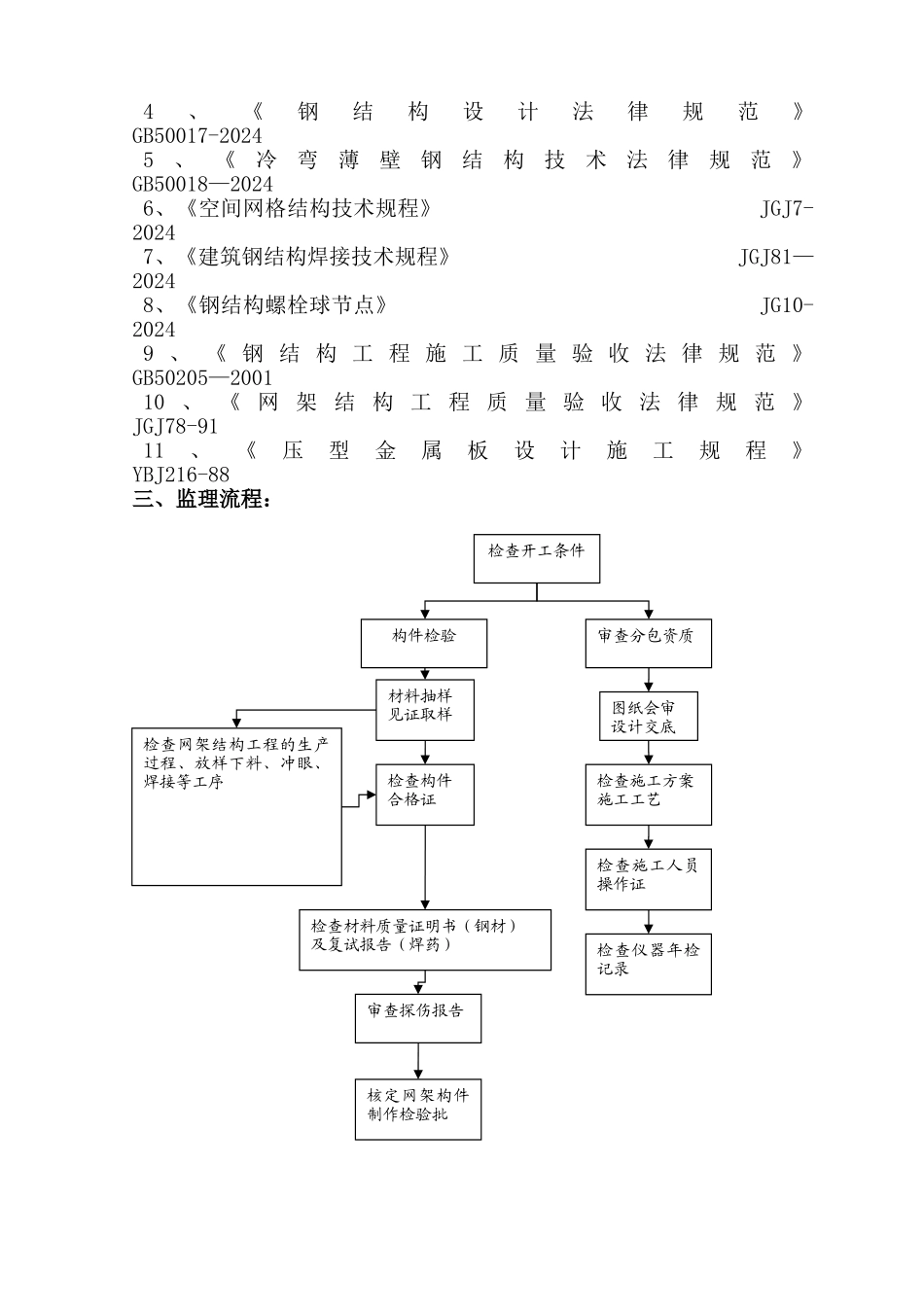

山东凤祥千亿食品产业年产 6 万吨冻品熟食加工项目工程监理实施细则（网架工程） 编 制 人：念以兵 王振 项目总监：袁恩怀山东天柱建设监理咨询有限公司二 O 一六年十一月目 录一、工程特点-———————-——---————3二、检查依据—-———————-—-——-—---—3三、监理工作流程图—-—-—-——————-——3四、监理要点及目标值 ————-———-————6五、监理工作方法及措 —-—————--———-15螺栓球网架工程监理细则一、工程特点：本工程为山东凤祥千亿食品产业年产 6 万吨冻品熟食加工项目网架1、结构型式：螺栓球四角锥 2、结构设计使用年限：50 年3、建筑结构安全等级：二级4、抗震设防烈度：7 度，设计基本加速度值为 0。15g，场地类别为Ⅲ类,设计地震分组为第二组二、检查依据：现行的国家设计标准、法律规范及规程：1、《建筑结构可靠度设计统一标准》 GB50068—20242、《建筑结构荷载法律规范》 GB50009-20243、《建筑抗震设计法律规范》 GB50011—20244、《钢结构设计法律规范》 GB50017-20245、《冷弯薄壁钢结构技术法律规范》 GB50018—20246、《空间网格结构技术规程》 JGJ7-20247、《建筑钢结构焊接技术规程》 JGJ81—20248、《钢结构螺栓球节点》 JG10-20249 、 《 钢 结 构 工 程 施 工 质 量 验 收 法 律 规 范 》 GB50205—2001 10 、 《 网 架 结 构 工 程 质 量 验 收 法 律 规 范 》 JGJ78-9111、《压型金属板设计施工规程》 YBJ216-88三、监理流程：检查开工条件审查分包资质图纸会审设计交底检查施工方案施工工艺构件检验检查施工人员操作证检查仪器年检记录材料抽样见证取样检查构件合格证检查材料质量证明书（钢材）及复试报告（焊药）审查探伤报告核定网架构件制作检验批检查网架结构工程的生产过程、放样下料、冲眼、焊接等工序四、监理要点及目标值：网架结构安装检查砼柱轴线及垂直度检查定位轴线及标高检查钢梁侧向平直及标高检查高强螺栓合格证及检验报告检查扭矩搬手检测报告旁站监理检 查 厂 家试 验 报 告和 安 装 前的 复 试 报告检查初拧及施工记录检查钢梁安装轴线检查梁柱连接及螺栓终拧质量现场部分焊接探伤检验检查钢肋与梁焊接质量检查网架结构外观质量检查抛射除锈设备及除锈质量（按设计要求）审查防火涂料合格证及见证取样审查复试报告检查网架结构涂装材料厚度和外观质量核定网架结构检验批...
