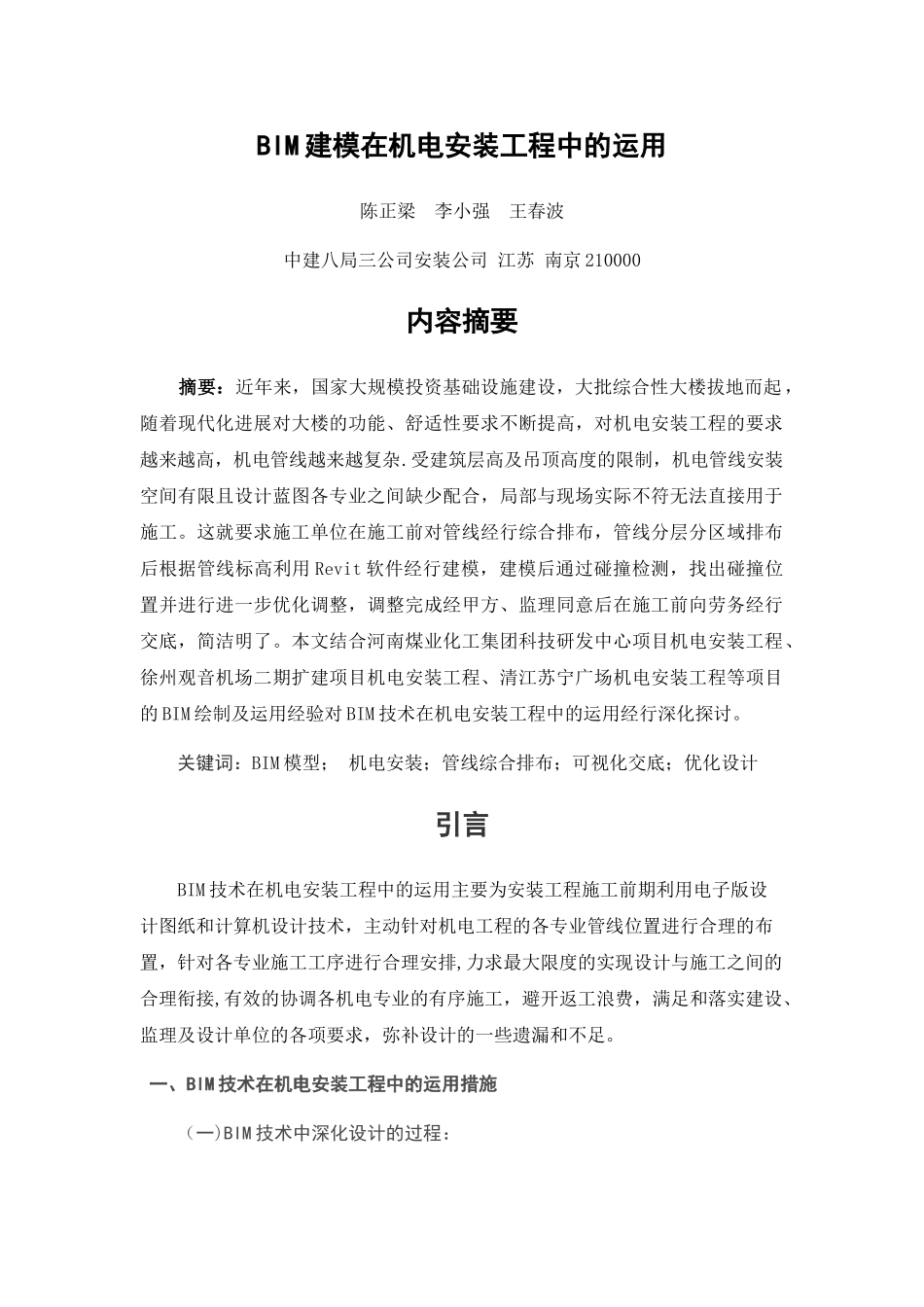

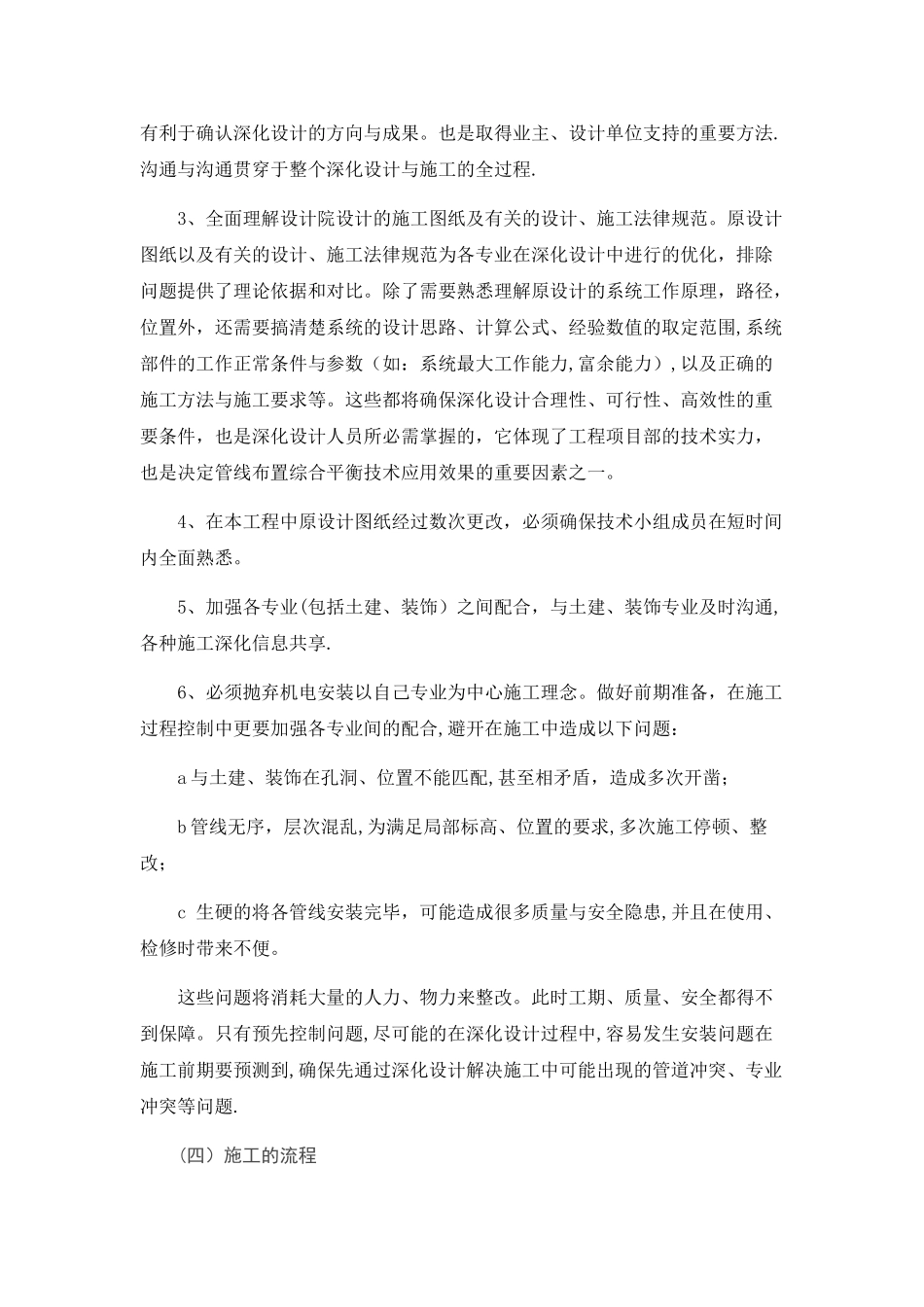

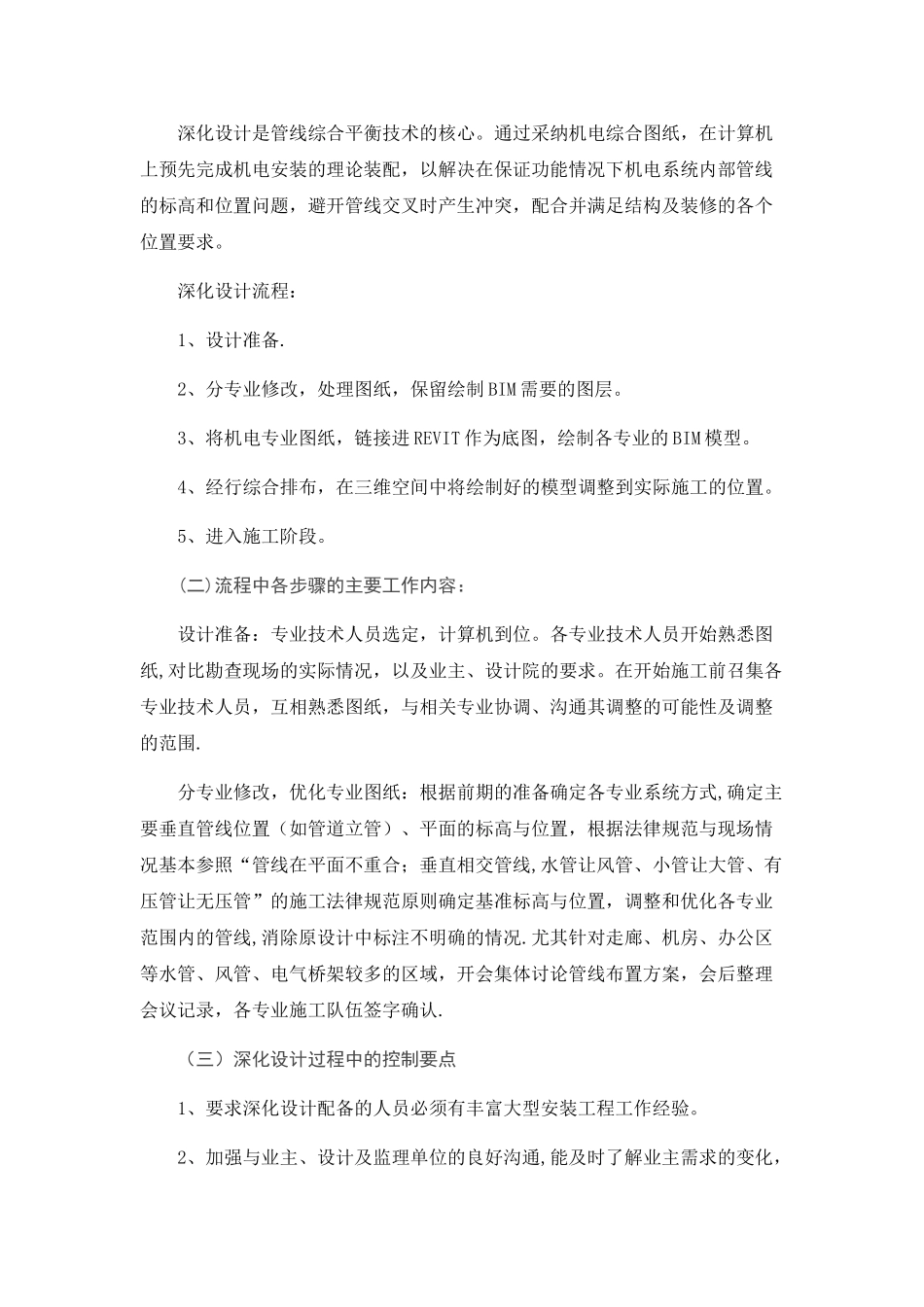

BIM 建模在机电安装工程中的运用陈正梁 李小强 王春波中建八局三公司安装公司 江苏 南京 210000 内容摘要 摘要:近年来,国家大规模投资基础设施建设,大批综合性大楼拔地而起,随着现代化进展对大楼的功能、舒适性要求不断提高,对机电安装工程的要求越来越高,机电管线越来越复杂.受建筑层高及吊顶高度的限制,机电管线安装空间有限且设计蓝图各专业之间缺少配合,局部与现场实际不符无法直接用于施工。这就要求施工单位在施工前对管线经行综合排布,管线分层分区域排布后根据管线标高利用 Revit 软件经行建模,建模后通过碰撞检测,找出碰撞位置并进行进一步优化调整,调整完成经甲方、监理同意后在施工前向劳务经行交底,简洁明了。本文结合河南煤业化工集团科技研发中心项目机电安装工程、徐州观音机场二期扩建项目机电安装工程、清江苏宁广场机电安装工程等项目的 BIM 绘制及运用经验对 BIM 技术在机电安装工程中的运用经行深化探讨。 关键词:BIM 模型; 机电安装;管线综合排布;可视化交底;优化设计 引言BIM 技术在机电安装工程中的运用主要为安装工程施工前期利用电子版设计图纸和计算机设计技术,主动针对机电工程的各专业管线位置进行合理的布置,针对各专业施工工序进行合理安排,力求最大限度的实现设计与施工之间的合理衔接,有效的协调各机电专业的有序施工,避开返工浪费,满足和落实建设、监理及设计单位的各项要求,弥补设计的一些遗漏和不足。 一、BIM 技术在机电安装工程中的运用措施 (一)BIM 技术中深化设计的过程:深化设计是管线综合平衡技术的核心。通过采纳机电综合图纸,在计算机上预先完成机电安装的理论装配,以解决在保证功能情况下机电系统内部管线的标高和位置问题,避开管线交叉时产生冲突,配合并满足结构及装修的各个位置要求。深化设计流程:1、设计准备.2、分专业修改,处理图纸,保留绘制 BIM 需要的图层。3、将机电专业图纸,链接进 REVIT 作为底图,绘制各专业的 BIM 模型。4、经行综合排布,在三维空间中将绘制好的模型调整到实际施工的位置。5、进入施工阶段。(二)流程中各步骤的主要工作内容:设计准备:专业技术人员选定,计算机到位。各专业技术人员开始熟悉图纸,对比勘查现场的实际情况,以及业主、设计院的要求。在开始施工前召集各专业技术人员,互相熟悉图纸,与相关专业协调、沟通其调整的可能性及调整的范围.分专业修改,优化专业图纸:根据前期的准备确定各专业...
