110KV线路继电保护课程设计报告书

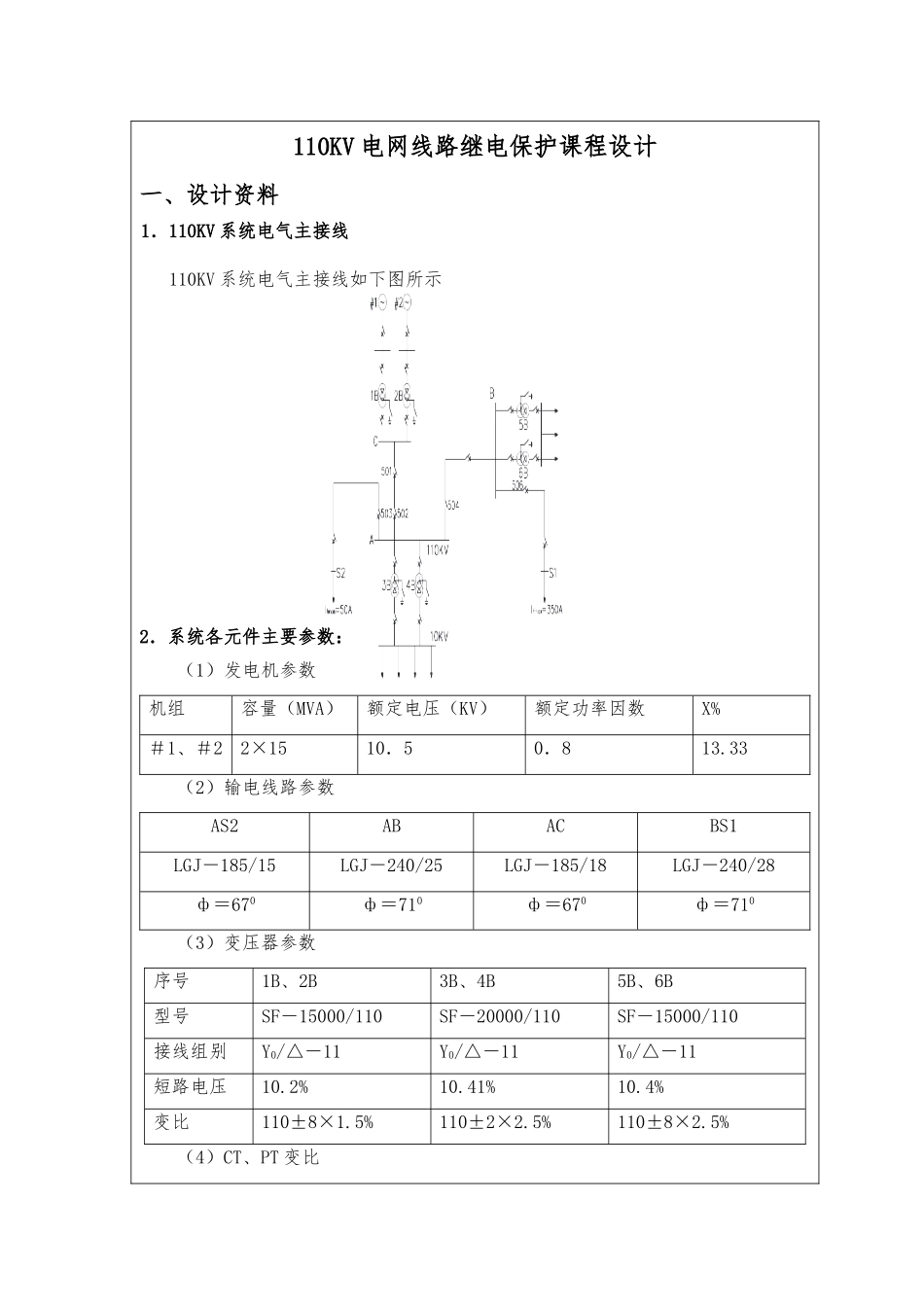

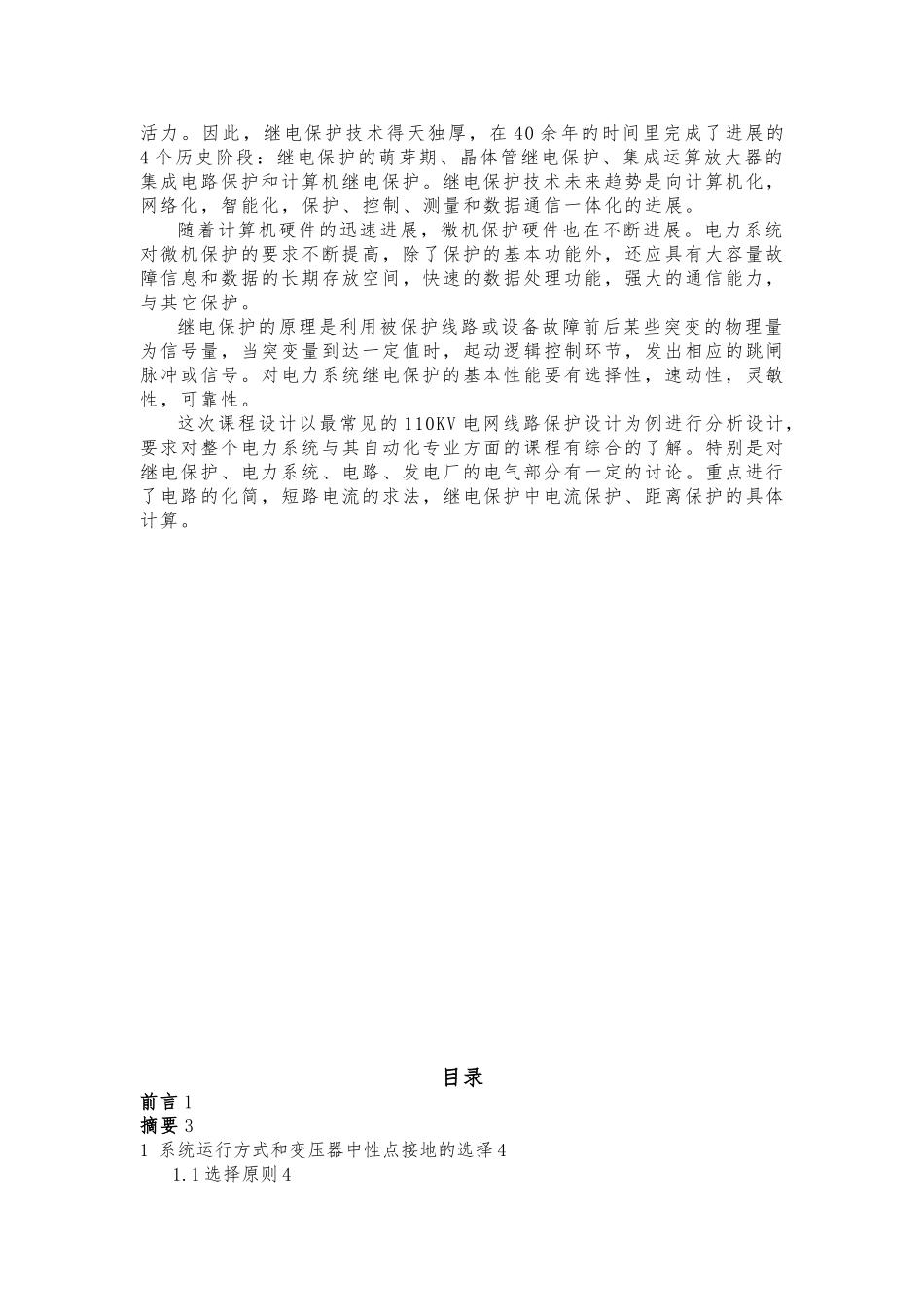

110KV 电网线路继电保护课程设计一、设计资料1．110KV 系统电气主接线110KV 系统电气主接线如下图所示2．系统各元件主要参数：（1）发电机参数 机组容量（MVA）额定电压（KV）额定功率因数X%＃1、＃22×1510．50．813.33（2）输电线路参数 AS2ABACBS1LGJ－185/15LGJ－240/25LGJ－185/18LGJ－240/28ф＝670ф＝710ф＝670ф＝710（3）变压器参数 序号1B、2B3B、4B5B、6B型号SF－15000/110SF－20000/110SF－15000/110接线组别Y0/△－11Y0/△－11Y0/△－11短路电压10.2%10.41%10.4%变比110±8×1.5%110±2×2.5%110±8×2.5%（4）CT、PT 变比 AB 线AC 线AS2 线BS1 线CT 变比600/5150/5600/5600/5PT 变比110000/100110000/100110000/100110000/100变压器绝缘采纳分段绝缘。中性点不允许过电压，经动稳定计算，110KV 线路切除故障时间<0.5 秒可满足系统稳定要求。二、设计容1. CA 线路保护设计2. 、AC、AB 线路保护设计3. BA、线路保护设计三、设计任务1. 系统运行方式和变压器中性点接地的选择2. 故障点的选择与正、负、零序网络的制定3. 短路电流计算4．线路保护方式的选择、配置与整定计算（选屏）*5．主变与线路微机保护的实现方案6．线路自动综合重合闸7．保护的综合评价8、110KV 系统线路保护配置图 ，*主变保护交、直流回路图参考资料:[1]笑.电气工程专业毕业设计指南继电保护分册[M].:中国水利电力，2024[2]何仰赞，温增银.电力系统分析上、下册[M].:华中科技大学，2024[3]贺家，宋从矩.电力系统继电保护原理[M].:中国电力，1994[4]项根，曾克娥.电力系统继电保护原理与应用上册 [M].:华中科技大学，2001[5]德树.计算机继电保护原理与技术[M].:中国水利,1992[6]国凯，霍利民.电力系统继电保护原理[M].:中国水利，2024[7]有关国家标准、设计规程与规、图纸前言电力系统的飞速进展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速进展又为继电保护技术的进展不断地注入了新的活力。因此，继电保护技术得天独厚，在 40 余年的时间里完成了进展的4 个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的进展。随着计算机硬件的迅速进展，微机保护硬件也在不断进展。电力系统对微机保护的要求不断提高，除了保护的基本功能外，还应具有大容量故障信息和数据的长期...
