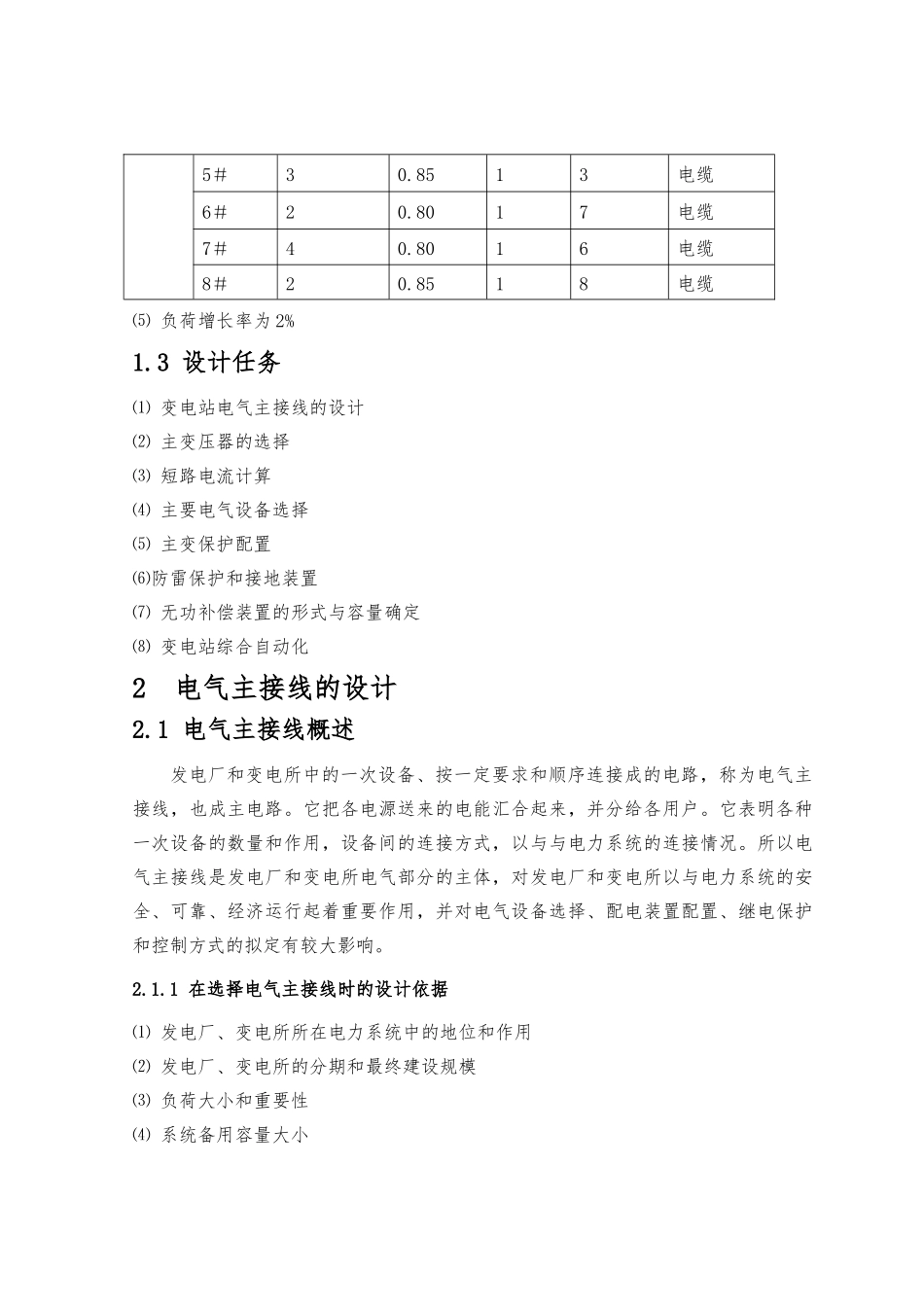

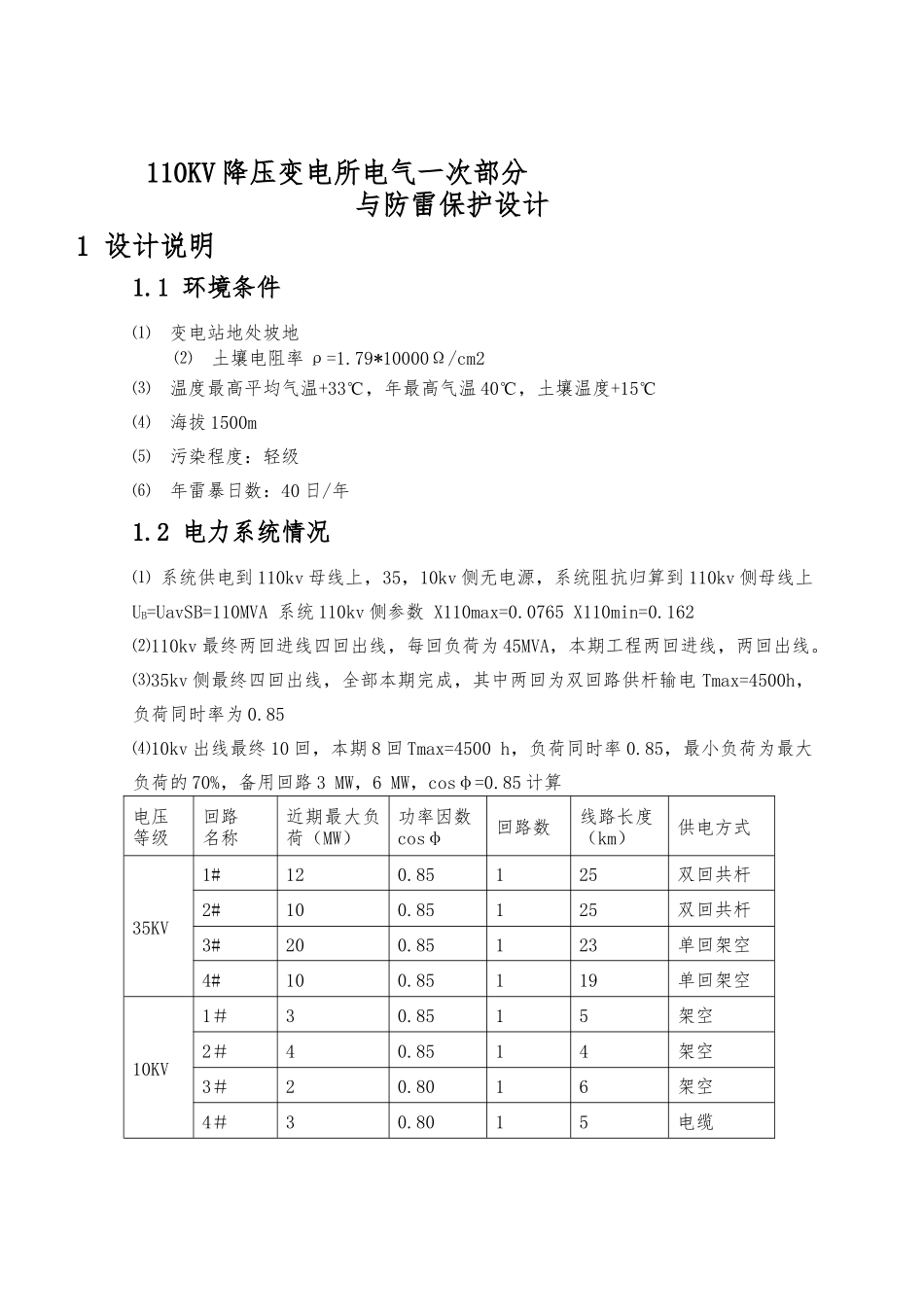

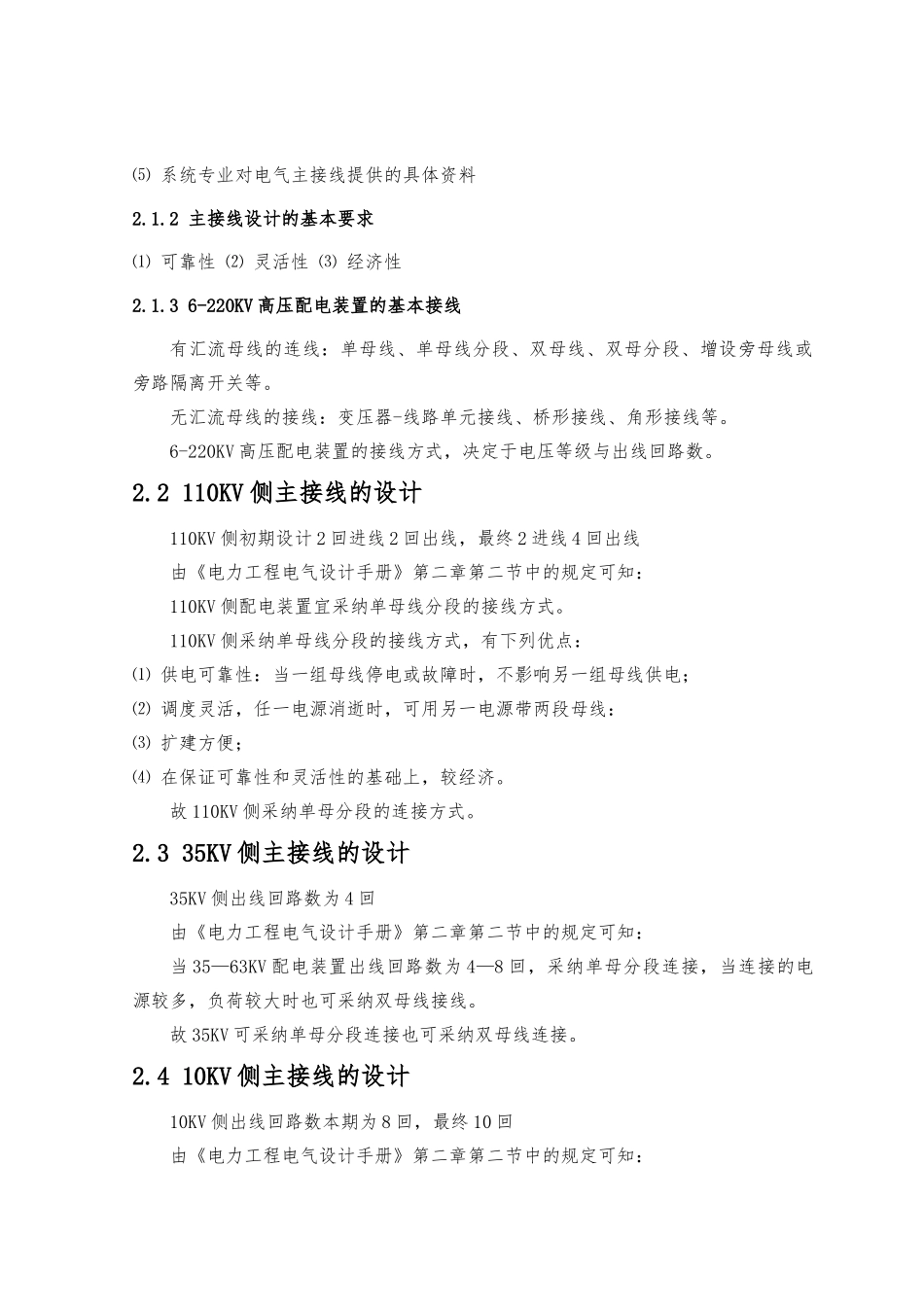

110KV 降压变电所电气一次部分与防雷保护设计1 设计说明1.1 环境条件⑴ 变电站地处坡地⑵ 土壤电阻率 ρ=1.79*10000Ω/cm2⑶ 温度最高平均气温+33℃，年最高气温 40℃，土壤温度+15℃⑷ 海拔 1500m⑸ 污染程度：轻级⑹ 年雷暴日数：40 日/年1.2 电力系统情况⑴ 系统供电到 110kv 母线上，35，10kv 侧无电源，系统阻抗归算到 110kv 侧母线上UB=UavSB=110MVA 系统 110kv 侧参数 X110max=0.0765 X110min=0.162⑵110kv 最终两回进线四回出线，每回负荷为 45MVA，本期工程两回进线，两回出线。⑶35kv 侧最终四回出线，全部本期完成，其中两回为双回路供杆输电 Tmax=4500h，负荷同时率为 0.85⑷10kv 出线最终 10 回，本期 8 回 Tmax=4500 h，负荷同时率 0.85，最小负荷为最大负荷的 70%，备用回路 3 MW，6 MW，cosφ=0.85 计算电压等级回路名称近期最大负荷（MW）功率因数cosφ回路数线路长度（km）供电方式35KV1#120.85125双回共杆2#100.85125双回共杆3#200.85123单回架空4#100.85119单回架空10KV1＃30.8515架空2＃40.8514架空3＃20.8016架空4＃30.8015电缆5＃30.8513电缆6＃20.8017电缆7＃40.8016电缆8＃20.8518电缆⑸ 负荷增长率为 2%1.3 设计任务⑴ 变电站电气主接线的设计⑵ 主变压器的选择⑶ 短路电流计算⑷ 主要电气设备选择⑸ 主变保护配置⑹防雷保护和接地装置⑺ 无功补偿装置的形式与容量确定⑻ 变电站综合自动化2 电气主接线的设计2.1 电气主接线概述 发电厂和变电所中的一次设备、按一定要求和顺序连接成的电路，称为电气主接线，也成主电路。它把各电源送来的电能汇合起来，并分给各用户。它表明各种一次设备的数量和作用，设备间的连接方式，以与与电力系统的连接情况。所以电气主接线是发电厂和变电所电气部分的主体，对发电厂和变电所以与电力系统的安全、可靠、经济运行起着重要作用，并对电气设备选择、配电装置配置、继电保护和控制方式的拟定有较大影响。2.1.1 在选择电气主接线时的设计依据⑴ 发电厂、变电所所在电力系统中的地位和作用⑵ 发电厂、变电所的分期和最终建设规模⑶ 负荷大小和重要性⑷ 系统备用容量大小⑸ 系统专业对电气主接线提供的具体资料2.1.2 主接线设计的基本要求⑴ 可靠性 ⑵ 灵活性 ⑶ 经济性2.1.3 6-220KV 高压配电装置的基本接线有汇流母线的连线：单母线、单母线分段、双母线、双母分段、增设旁母线或旁路隔离开关等。无汇流母线...
