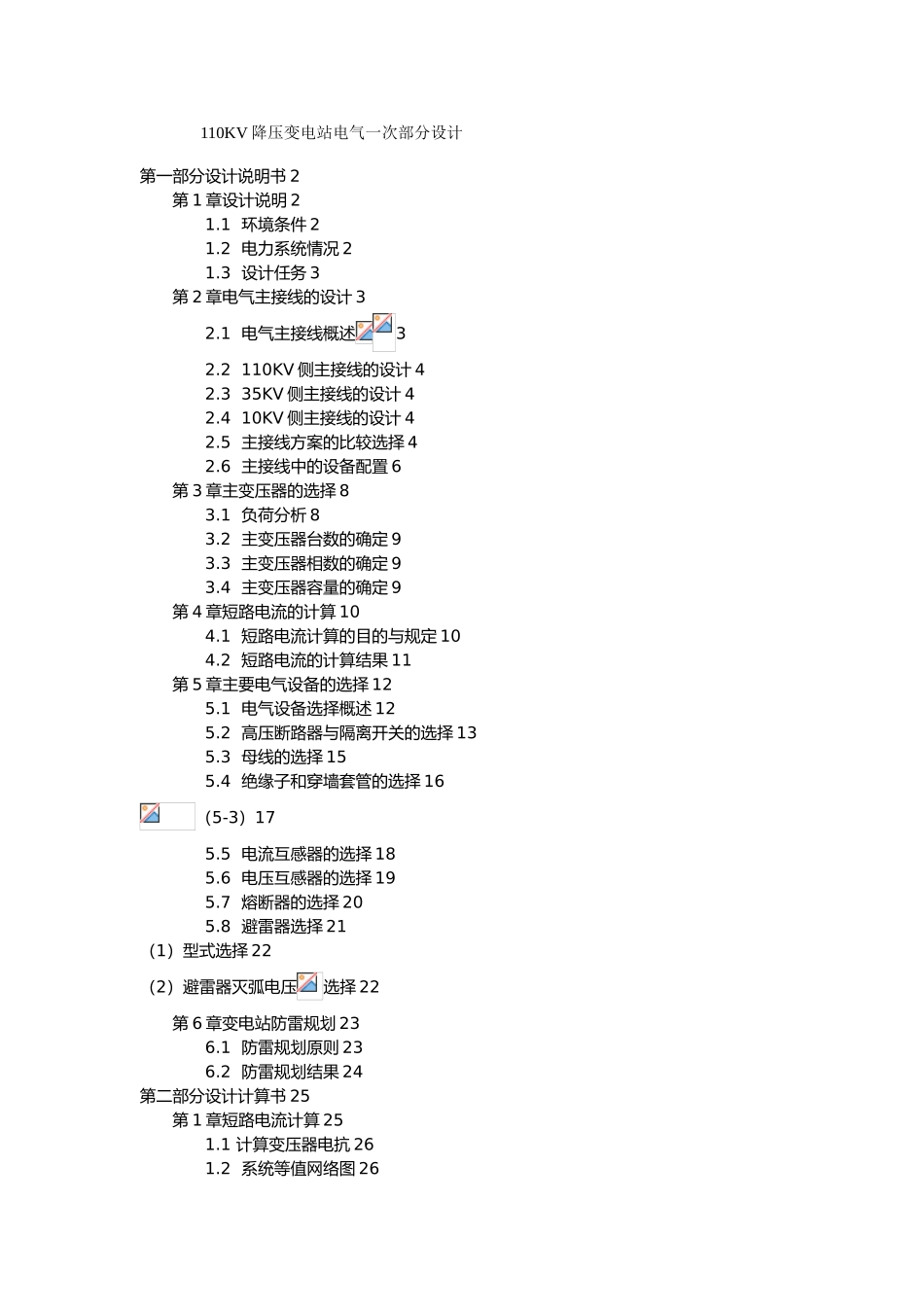

110KV 降压变电站电气一次部分设计第一部分设计说明书 2第 1 章设计说明 21.1 环境条件 21.2 电力系统情况 21.3 设计任务 3第 2 章电气主接线的设计 32.1 电气主接线概述32.2 110KV 侧主接线的设计 42.3 35KV 侧主接线的设计 42.4 10KV 侧主接线的设计 42.5 主接线方案的比较选择 42.6 主接线中的设备配置 6第 3 章主变压器的选择 83.1 负荷分析 83.2 主变压器台数的确定 93.3 主变压器相数的确定 93.4 主变压器容量的确定 9第 4 章短路电流的计算 104.1 短路电流计算的目的与规定 104.2 短路电流的计算结果 11第 5 章主要电气设备的选择 125.1 电气设备选择概述 125.2 高压断路器与隔离开关的选择 135.3 母线的选择 155.4 绝缘子和穿墙套管的选择 16(5-3)175.5 电流互感器的选择 185.6 电压互感器的选择 195.7 熔断器的选择 205.8 避雷器选择 21(1)型式选择 22(2)避雷器灭弧电压选择 22第 6 章变电站防雷规划 236.1 防雷规划原则 236.2 防雷规划结果 24第二部分设计计算书 25第 1 章短路电流计算 251.1 计算变压器电抗 261.2 系统等值网络图 261.3 短路计算点的选择 271.4 短路电流计算27第 2 章电气设备选型 322.1 断路器与隔离开关选择 322.2 母线选择 392.3 绝缘子和穿墙套管的选择 432.4 电流互感器的选择 452.5 高压熔断器的选择 472.6 避雷器的选择 482.7 电容电流计算492.8 消弧线圈的选择 49结束语 50参考文献 51致 52附录Ⅰ:专业相关文献翻译 53中文译文:59附录Ⅱ:电气主接线图 63第一部分 设计说明书第 1 章 设计说明1.1 环境条件(1)变电站所在高度 70M(2)最高年平均气温 19 摄氏度,月平均气温 27 摄氏度1.2 电力系统情况(1)110KV 变电站,向该地区用 35KV 和 10KV 两个电压等级供电110KV 以双回路与 35km 外的系统相连。系统最大方式的容量为 2900 MVA,相应的系统电抗为 0.518;系统最小的方式为 2100 MVA,相应的系统电抗为 0.584,(一系统容量与电压为基准的标么值)。系统最大负荷利用小时数为 TM=5660h。(2) 35KV 电压级,架空线 6 回,3 回输送功率 12MVA;3 回输送功率8MVA。(3) 10KV 电压级,电缆出线 3 回,每回输送功率 3MW;架空输电线 4回,每回输送功率 4MW。1.3 设计任务(1)变电站电气主接线的设计(2)主变压器的选择(3)短路电流计...
