30tLF钢包炉电气使用调试手册

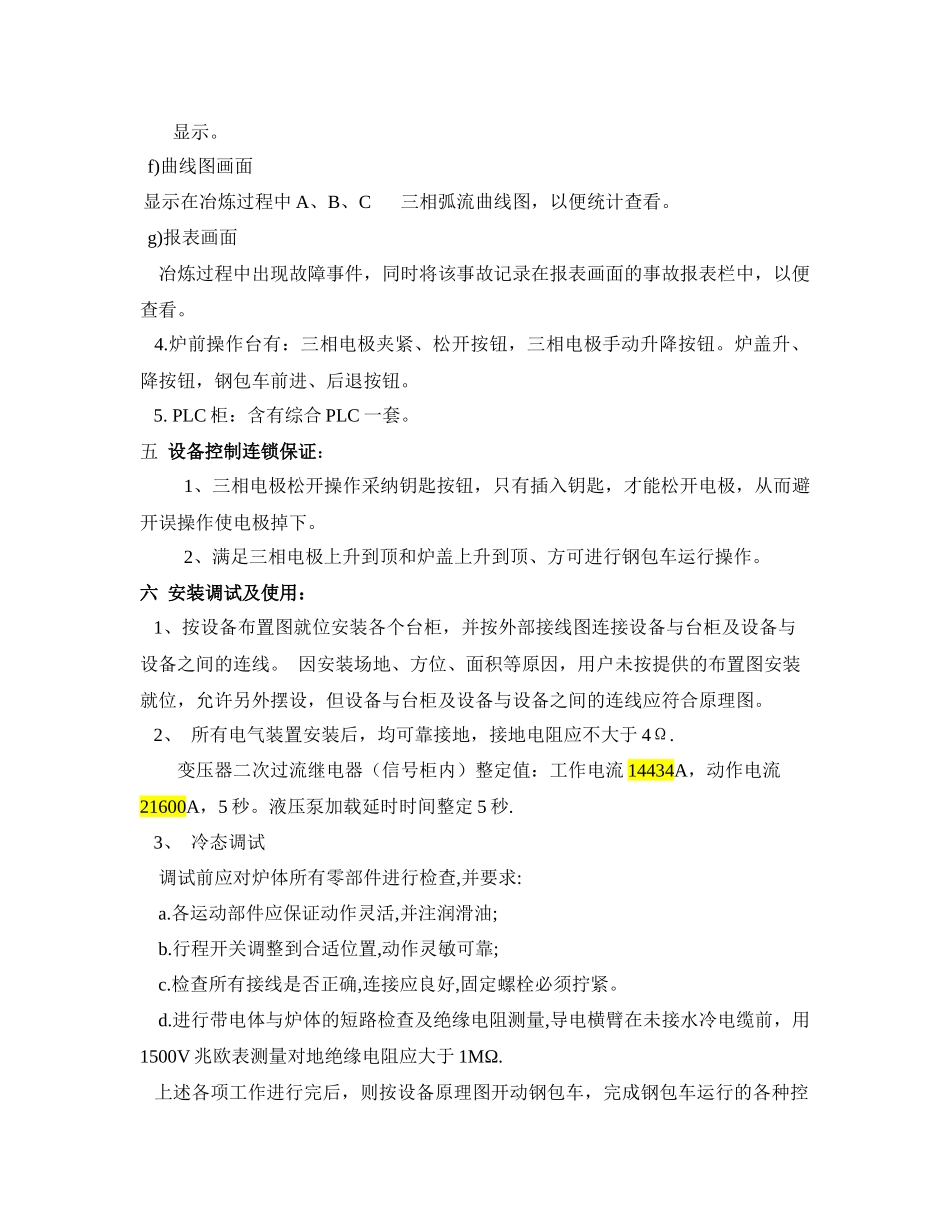

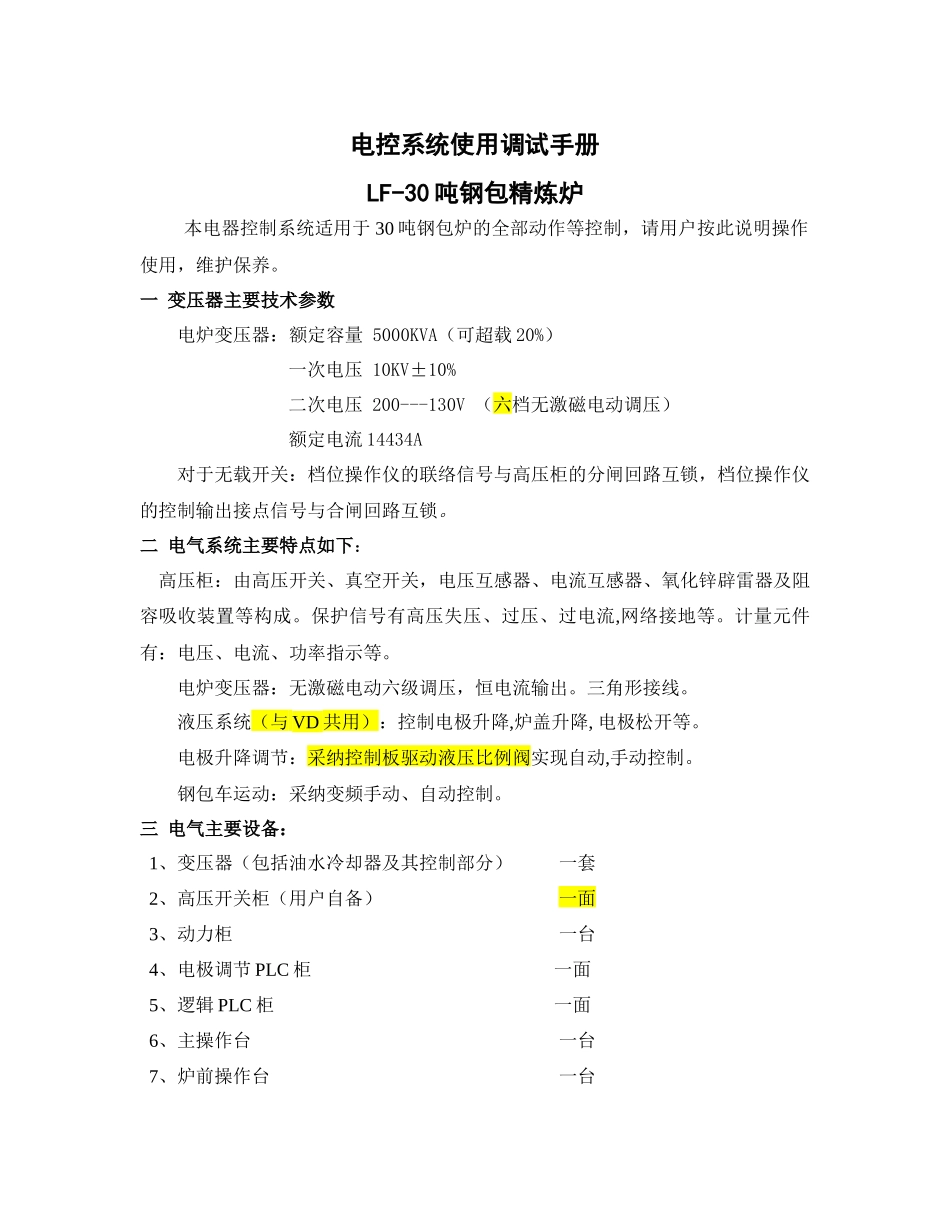

电控系统使用调试手册LF-30 吨钢包精炼炉本电器控制系统适用于 30 吨钢包炉的全部动作等控制，请用户按此说明操作使用，维护保养。一 变压器主要技术参数电炉变压器：额定容量 5000KVA（可超载 20%） 一次电压 10KV±10% 二次电压 200---130V （六档无激磁电动调压）额定电流 14434A对于无载开关：档位操作仪的联络信号与高压柜的分闸回路互锁，档位操作仪的控制输出接点信号与合闸回路互锁。二 电气系统主要特点如下： 高压柜：由高压开关、真空开关，电压互感器、电流互感器、氧化锌辟雷器及阻容吸收装置等构成。保护信号有高压失压、过压、过电流,网络接地等。计量元件有：电压、电流、功率指示等。电炉变压器：无激磁电动六级调压，恒电流输出。三角形接线。液压系统（与 VD 共用）：控制电极升降,炉盖升降, 电极松开等。电极升降调节：采纳控制板驱动液压比例阀实现自动,手动控制。钢包车运动：采纳变频手动、自动控制。三 电气主要设备： 1、变压器（包括油水冷却器及其控制部分） 一套 2、高压开关柜（用户自备） 一面 3、动力柜 一台 4、电极调节 PLC 柜 一面 5、逻辑 PLC 柜 一面 6、主操作台 一台 7、炉前操作台 一台 设备布置：高压开关柜安装与高压配电室，变压器及其附带设备位于变压器室。炉前操作台置于炉体前便于观察设备的位置。主操作台、动力柜、PLC 柜置于主控制室。四 设备功能简述：1.动力柜：从车间引来 3 相 4 线制 380V，50Hz 电源，在动力柜进行分配后，提供本设备所有电气部分的动力电源，控制电源，以及液压系统的工作控制和其它事故指示等。 2.主操作台：有 PLC 控制系统，有变压器调压档位显示，三相弧压瞬时值显示，三相弧流瞬时值显示，高压电压瞬时值显示，高压开关的分合指示灯显示，电极升降控制阀驱动电压显示，三相电极到顶指示，炉盖到顶到底指示，电极和炉盖操作主台和炉前台控制转换开关，各相电极手动升降操作按钮，变压器升压、降压操作控制按钮，炉盖升降操作按钮。 3.工控机：标题栏中都有各系统名称，画面名称，钢水温度，及当前系统时间等内容，画面的右边标题栏中有画面切换按钮，可用鼠标点击切换。当系统出现事故时，显示当前最新发生的事故名称，以便查看及打印。a)主画面电极调节器系统数据：三相弧流，三相弧压，电极升降控制弧流整定、电极升降控制弧流的灵敏度等控制，出钢温度，弧流及弧压趋势图。 b)高压系统画面高压系统主要数据：高...
