32K1智能电子小产品的单片机开发系统使用说明书

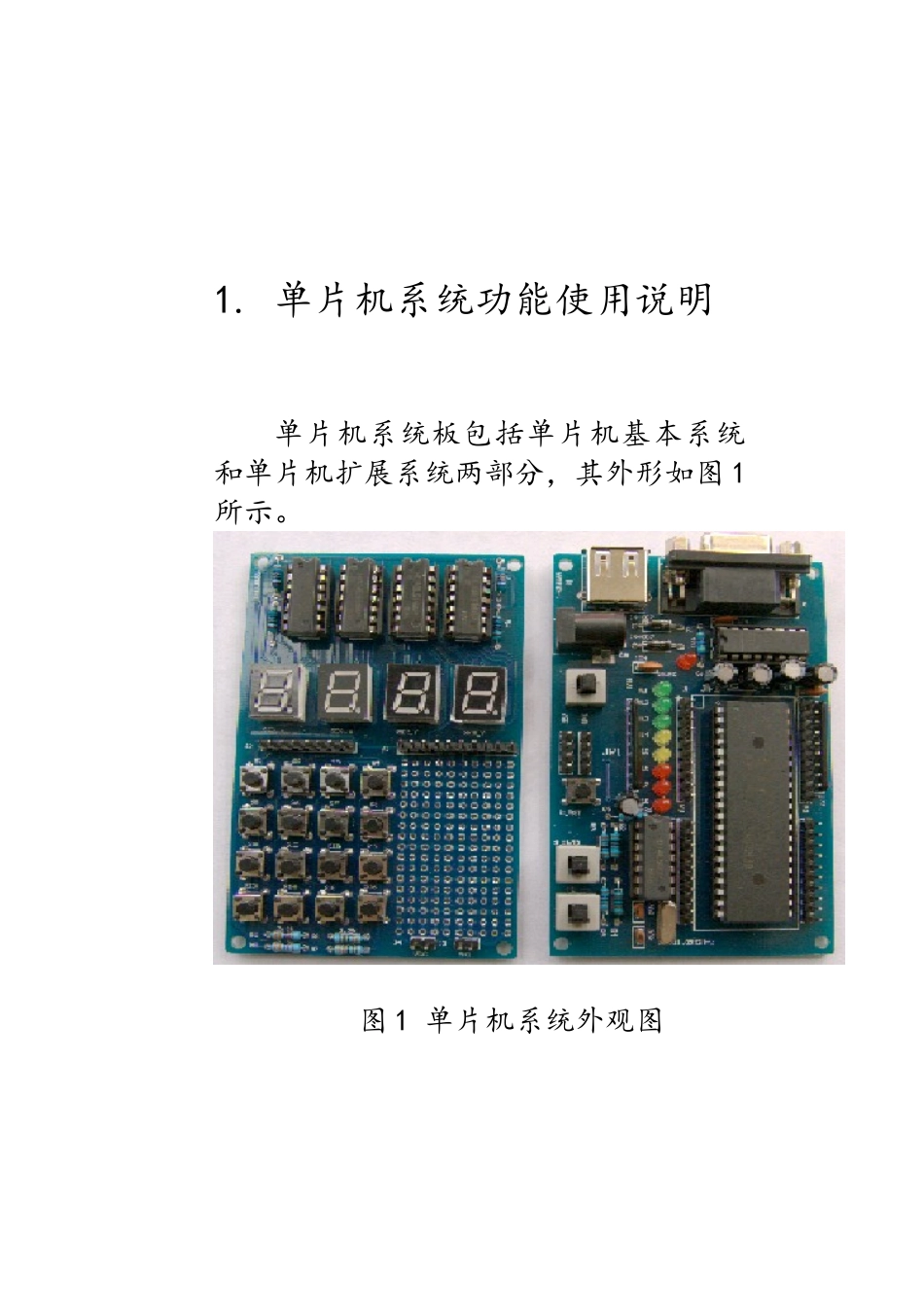

32K1智能电子小产品的单片机开发系统使用说明书_第1页
1/26

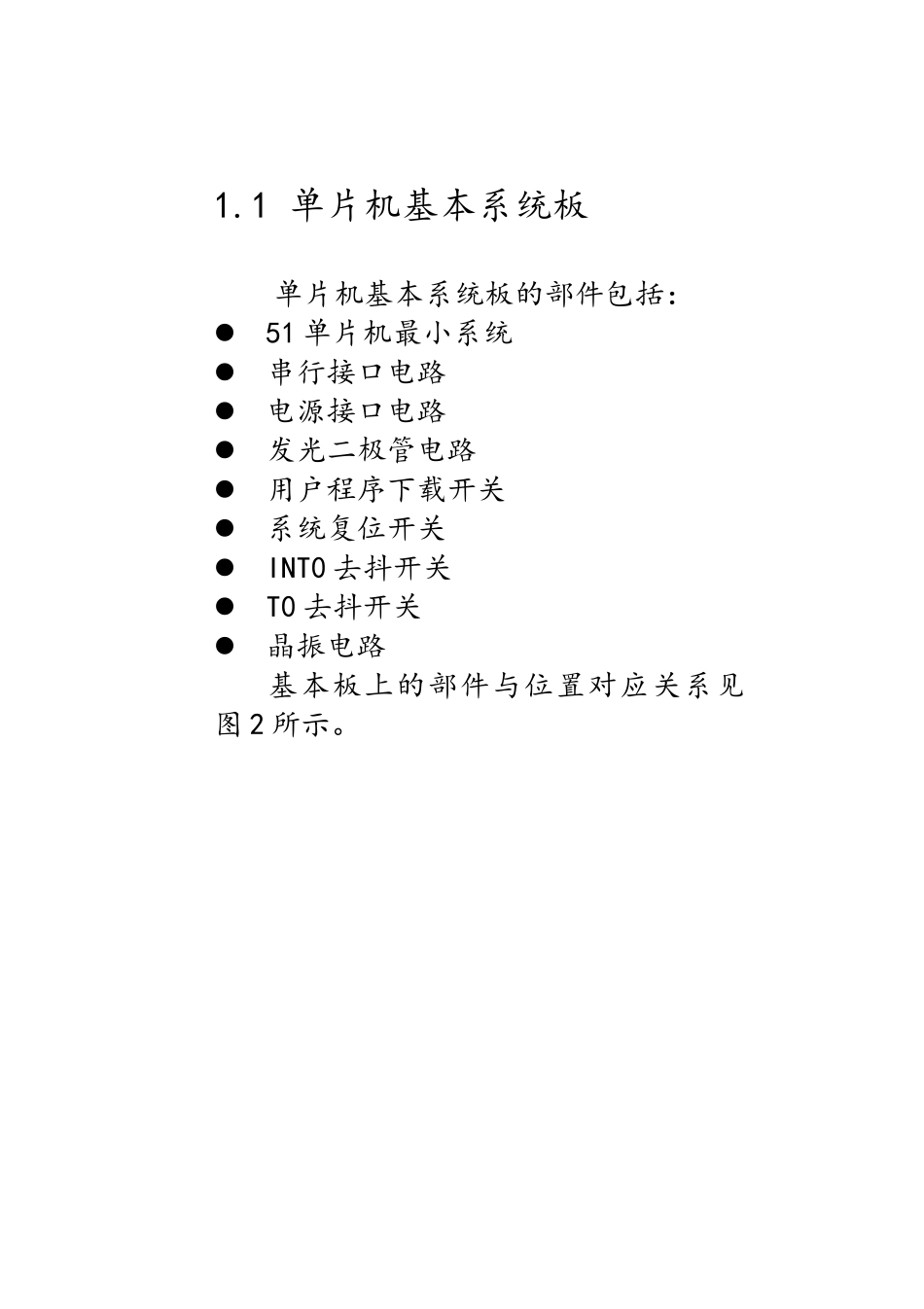

32K1智能电子小产品的单片机开发系统使用说明书_第2页
2/26

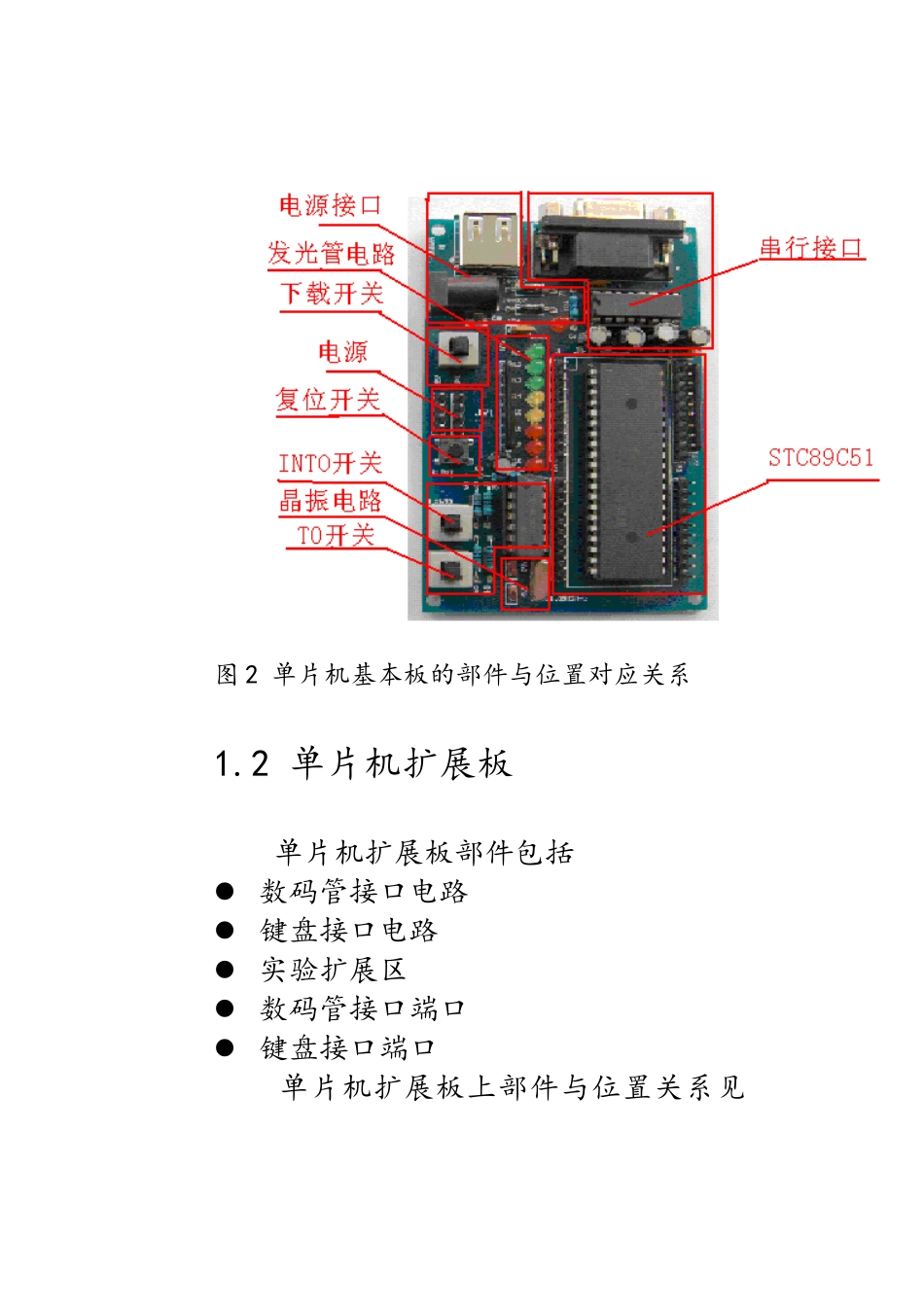

32K1智能电子小产品的单片机开发系统使用说明书_第3页
3/26
1. 单片机系统功能使用说明单片机系统板包括单片机基本系统和单片机扩展系统两部分,其外形如图 1所示。 图 1 单片机系统外观图1.1 单片机基本系统板单片机基本系统板的部件包括:51 单片机最小系统串行接口电路电源接口电路发光二极管电路用户程序下载开关系统复位开关INT0 去抖开关T0 去抖开关晶振电路基本板上的部件与位置对应关系见图 2 所示。图 2 单片机基本板的部件与位置对应关系1.2 单片机扩展板单片机扩展板部件包括 数码管接口电路 键盘接口电路 实验扩展区 数码管接口端口 键盘接口端口 单片机扩展板上部件与位置关系见图 3 所示图 3 单片机扩展板上部件与位置关系1.3 主要功能学生利用单片机系统可以开展各种课堂实验和应用实验,可以在此基础上扩展制作,也可以利用本系统进行课程设计、毕业设计或参加电子竞赛等。演示功能有:跑马灯实验发光管闪动实验 发光管二进制计数实验 数码管固定显示实验 按键和数码管显示实验1.4 演示步骤系统上电复位后,发光管全熄;第一次按下 INT0 中断,系统进入跑马灯实验,发光管从下到上轮流点亮,每个发光管导通时间约 0.5 秒第二次按下 INT0 中断键,系统进入发光管闪动实验,每按 T0 一次,八个发光管同时改变显示状态,由亮变熄或由熄变亮。第三次按下 INT0 中断键,系统进入发光管二进制计数实验,开始八个发光管全熄,每按下 T0 一次 ,发光管按二进制计数方式点亮。第四次按下 INT0 中断键,系统进入数码管固定显示实验,此时四位数码管显示 0、1、2、3。第五次按下 INT0 中断键,系统进入按键和数码管显示实验,此时按下任何键盘按键,其对于键值均可以在数码管上显示。1.5 系统板电路原理图 单片机基本系统原理图如图 4 所示。图 4 单片机基本系统原理图1.6 扩展板电路原理图 单片机扩展板原理图如图 5 所示。图 5. 单片机扩展板原理图1.7 单片机系统板元件清单分类元件编号元件容数量电容电阻C510uf(电解)1C1-C31uf(电解)41040.1(瓷)330P30pf2R1(系统板)470Ω1R1-R4(扩展板)100Ω4R5-R8(扩展板)3.3K4R2-R6(系统板)1K5RJ1-RJ21K 排阻(9 口)2芯片U1STC89C511U374LS001U1-U41644U2MAX232CPE1按键K、S1-S166×6 小按键17K1-K48×8 不带锁按键3LEDL1-L8、POWER红黄绿各 3 个9SEG1-SEG4共阳数码管4二极管1N40071N40072接插件J2USB 延长线1USB 供电口1J1串口线1DB9 串口...
