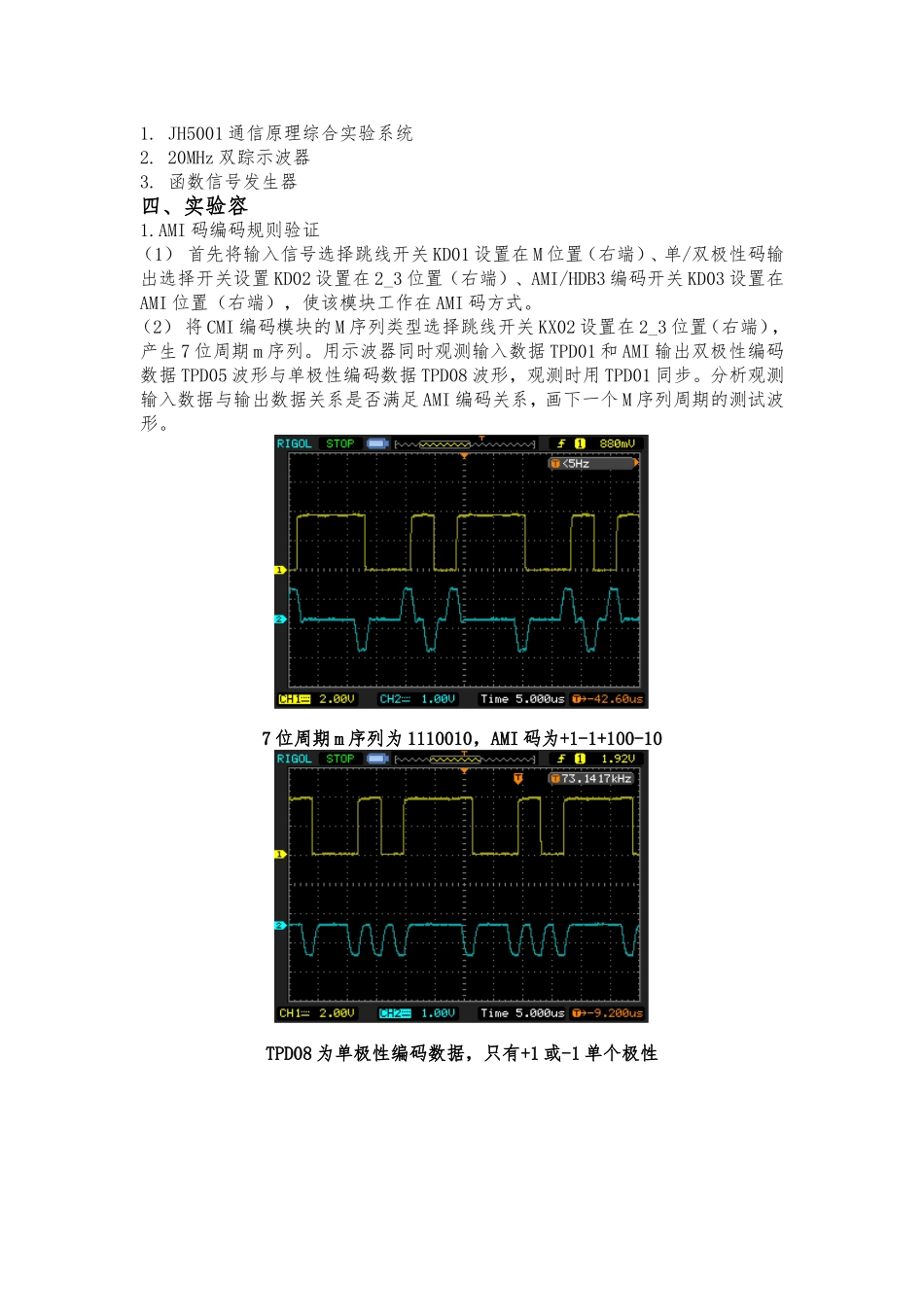

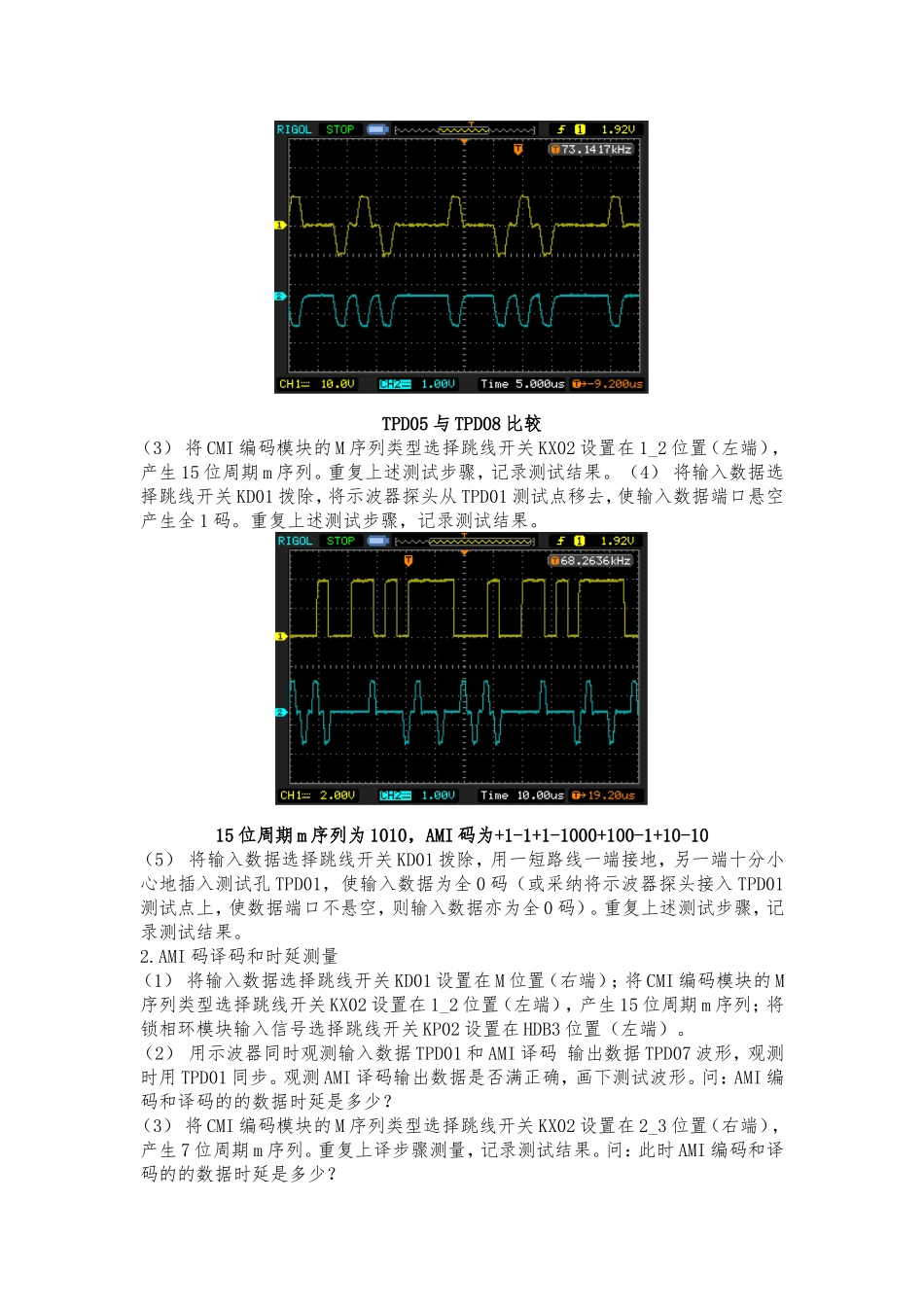

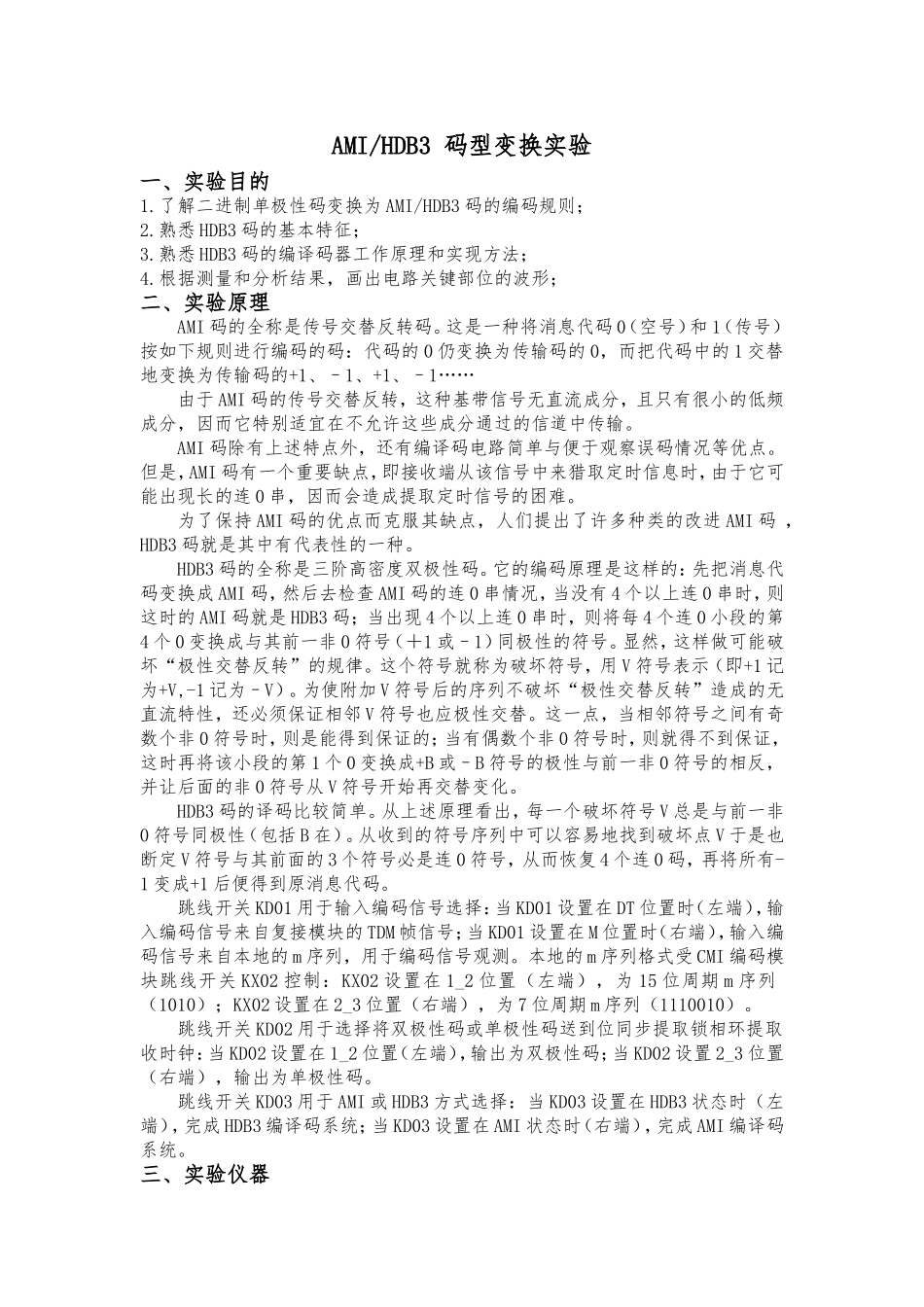

AMI/HDB3 码型变换实验一、实验目的1.了解二进制单极性码变换为 AMI/HDB3 码的编码规则；2.熟悉 HDB3 码的基本特征；3.熟悉 HDB3 码的编译码器工作原理和实现方法；4.根据测量和分析结果，画出电路关键部位的波形；二、实验原理AMI 码的全称是传号交替反转码。这是一种将消息代码 0（空号）和 1（传号）按如下规则进行编码的码：代码的 0 仍变换为传输码的 0，而把代码中的 1 交替地变换为传输码的+1、–1、+1、–1……由于 AMI 码的传号交替反转，这种基带信号无直流成分，且只有很小的低频成分，因而它特别适宜在不允许这些成分通过的信道中传输。AMI 码除有上述特点外，还有编译码电路简单与便于观察误码情况等优点。但是，AMI 码有一个重要缺点，即接收端从该信号中来猎取定时信息时，由于它可能出现长的连 0 串，因而会造成提取定时信号的困难。为了保持 AMI 码的优点而克服其缺点，人们提出了许多种类的改进 AMI 码 ，HDB3 码就是其中有代表性的一种。HDB3 码的全称是三阶高密度双极性码。它的编码原理是这样的：先把消息代码变换成 AMI 码，然后去检查 AMI 码的连 0 串情况，当没有 4 个以上连 0 串时，则这时的 AMI 码就是 HDB3 码；当出现 4 个以上连 0 串时，则将每 4 个连 0 小段的第4 个 0 变换成与其前一非 0 符号（＋1 或–1）同极性的符号。显然，这样做可能破坏“极性交替反转”的规律。这个符号就称为破坏符号，用 V 符号表示（即+1 记为+V,-1 记为–V）。为使附加 V 符号后的序列不破坏“极性交替反转”造成的无直流特性，还必须保证相邻 V 符号也应极性交替。这一点，当相邻符号之间有奇数个非 0 符号时，则是能得到保证的；当有偶数个非 0 符号时，则就得不到保证，这时再将该小段的第 1 个 0 变换成+B 或–B 符号的极性与前一非 0 符号的相反，并让后面的非 0 符号从 V 符号开始再交替变化。HDB3 码的译码比较简单。从上述原理看出，每一个破坏符号 V 总是与前一非0 符号同极性（包括 B 在）。从收到的符号序列中可以容易地找到破坏点 V 于是也断定 V 符号与其前面的 3 个符号必是连 0 符号，从而恢复 4 个连 0 码，再将所有-1 变成+1 后便得到原消息代码。 跳线开关 KD01 用于输入编码信号选择：当 KD01 设置在 DT 位置时（左端），输入编码信号来自复接模块的 TDM 帧信号；当 KD01 设置在 M 位置时（右...
