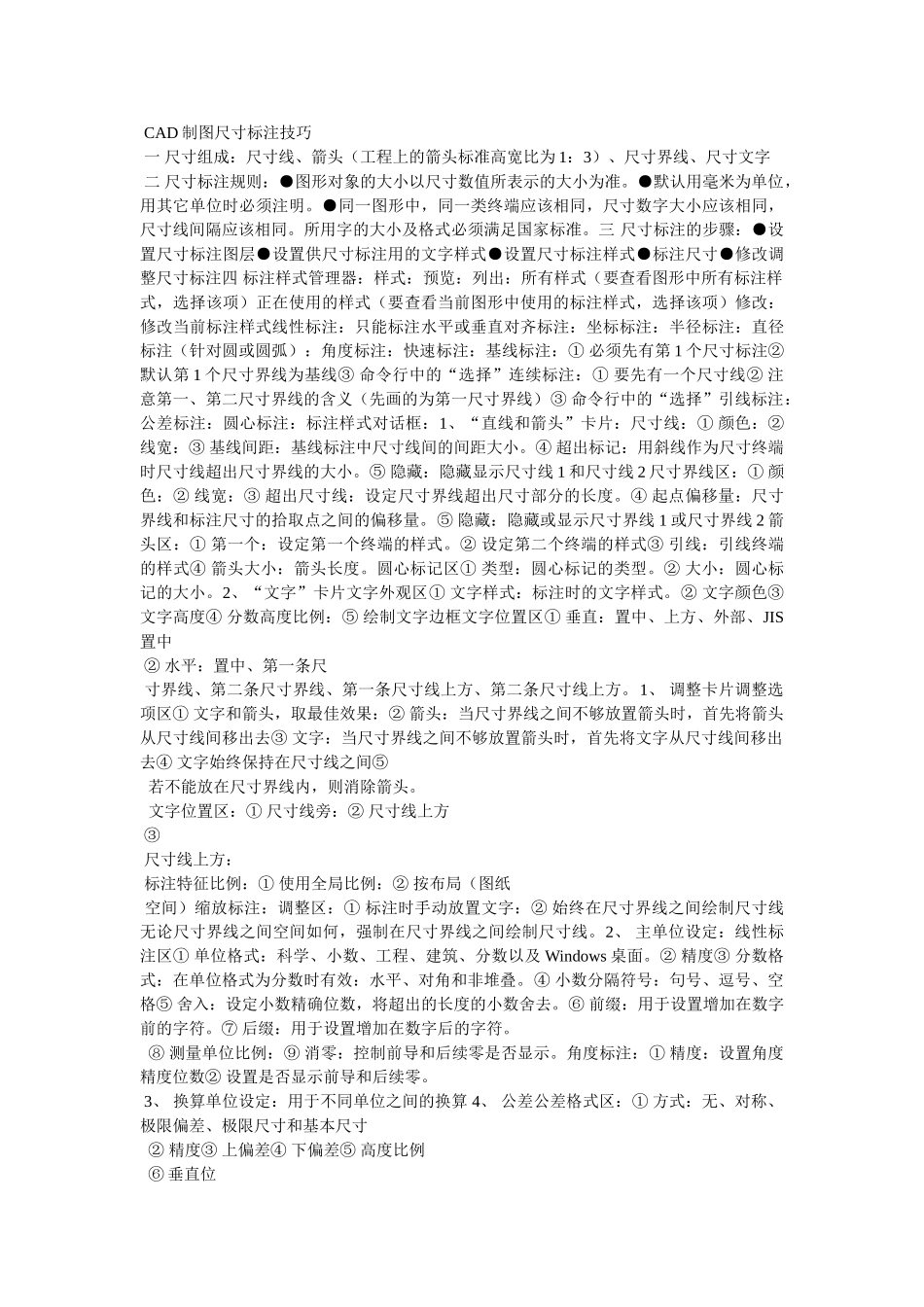

cad 尺寸标注线怎么变短 篇一:CAD 制图建筑标记标注小距离尺寸线范围 CAD 制图---建筑标记---尺寸线范围---标记消逝---标注小距离 本人也是 CAD 初学者,自己也遇到了一些小问题。比如在建筑标记中,尺寸线范围明明调的是“0”,可图上就是多出来一小段。还有建筑标记莫名消逝的问题。可能这只是一个很小、很简单的问题,可能还有其他更简单的方法,在这里我也是提供一个自己的解决方法,可能也有错误与不足,仅供学习参考! 详情(CAD2024 版): 如图 用建筑标记标注一段距离,要求尺寸线范围设为 发现标注文字离尺寸线太近了。打开 标注样式—修改—文字—“从尺寸线偏移”设为10(注意此处的关键一步“10”):调整后,标注数字离尺寸线稍稍有了些距离: 现在还没有什么问题,现在我们来标注一个很小距离的长度:标注并放大:注意与上图标注的 100 的区别:标注文字没在尺寸界线之间(因为标注距离太小了,容不下标注的数字),还有尺寸线范围多出来一小段(左右都有) 现在先把“15”调到尺寸界线之间:调整---点“文字始终保持在尺寸界线之间”调整后发现“15”是到尺寸界线之间了,但两边还是多出来一小段。 下面要把它们去掉:调整—将“若不能放在尺寸界线内,则消除箭头”前打上对勾调整后的样子:发现多出来的两小段是没了,连建筑标记都没了! 这是因为前面“从尺寸线偏移”设为 10,这个“10”太大了,我们可以把它设的小点如“7”。(最关键的一步!!!!!自己就是“从尺寸线偏移”值若为 X,则当标记距离小于 2X 时,就会出现这种建筑标记消逝的情况)篇二:CAD 尺寸标注怎么改变标注数字大小 CAD 尺寸标注怎么改变标注数字大小 CAD 尺寸标注怎么改变标注数字大小? 我画的图尺寸比较大,有 1000mm 以上,标注后数字很小,我要在 A4 图纸里打出来,怎么使标注数字变大一点啊,能够在 A4 纸上看得比较清楚,请高手赐教! 设成 50 就差不多了,假如大了,适当的设小一点,两次一过你就知道什么样的文字样式、比例....等先设好,这样一旦要改时就方便多了,比如文字想改大,只要更新就可以了,而且一旦多人合作时,图纸的对接等工作就容易多了 2024CAD 标注尺寸数字大小怎么调整 在标注工具栏中单击标注样式按钮,在标注样式管理器中单击修改,在修改标注样式对话框中将文字高度的值增加或减小,单击确定,在当前标注样式中,单击置为当前,关闭 。OK 如何改变CAD中标注数字显示的大...
