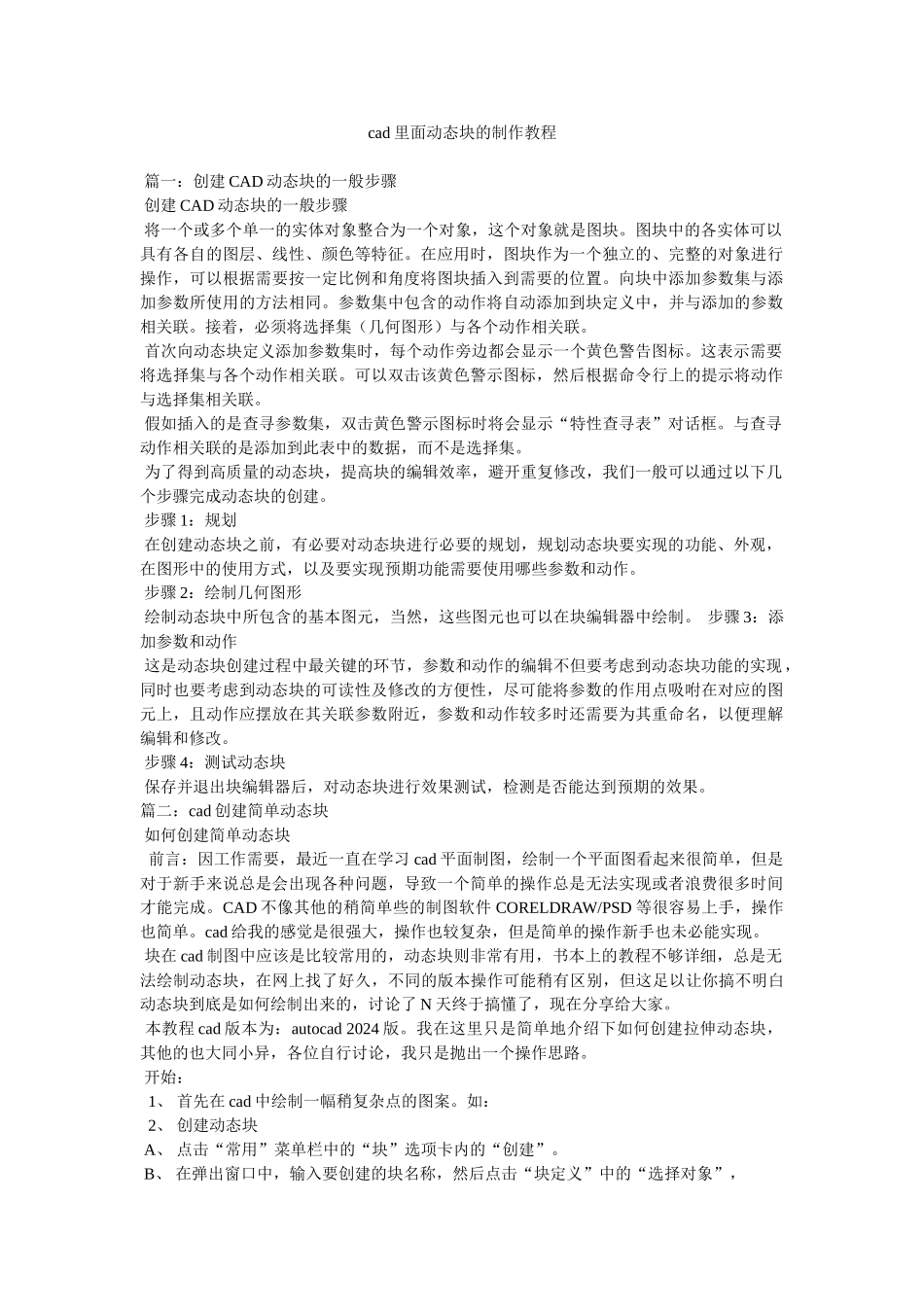

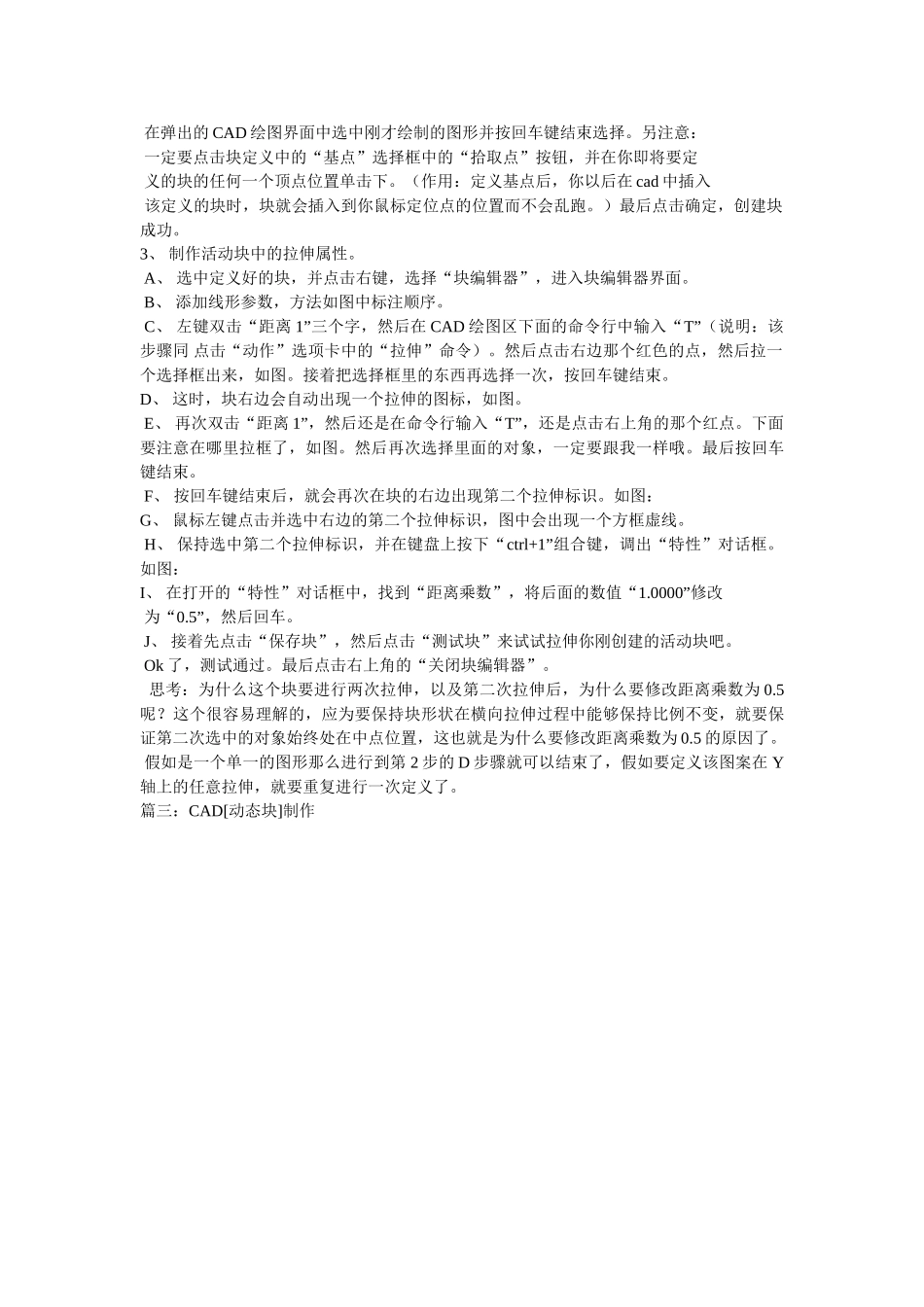

cad 里面动态块的制作教程 篇一：创建 CAD 动态块的一般步骤 创建 CAD 动态块的一般步骤 将一个或多个单一的实体对象整合为一个对象，这个对象就是图块。图块中的各实体可以具有各自的图层、线性、颜色等特征。在应用时，图块作为一个独立的、完整的对象进行操作，可以根据需要按一定比例和角度将图块插入到需要的位置。向块中添加参数集与添加参数所使用的方法相同。参数集中包含的动作将自动添加到块定义中，并与添加的参数相关联。接着，必须将选择集（几何图形）与各个动作相关联。 首次向动态块定义添加参数集时，每个动作旁边都会显示一个黄色警告图标。这表示需要将选择集与各个动作相关联。可以双击该黄色警示图标，然后根据命令行上的提示将动作与选择集相关联。 假如插入的是查寻参数集，双击黄色警示图标时将会显示“特性查寻表”对话框。与查寻动作相关联的是添加到此表中的数据，而不是选择集。 为了得到高质量的动态块，提高块的编辑效率，避开重复修改，我们一般可以通过以下几个步骤完成动态块的创建。 步骤 1：规划 在创建动态块之前，有必要对动态块进行必要的规划，规划动态块要实现的功能、外观，在图形中的使用方式，以及要实现预期功能需要使用哪些参数和动作。 步骤 2：绘制几何图形 绘制动态块中所包含的基本图元，当然，这些图元也可以在块编辑器中绘制。 步骤 3：添加参数和动作 这是动态块创建过程中最关键的环节，参数和动作的编辑不但要考虑到动态块功能的实现，同时也要考虑到动态块的可读性及修改的方便性，尽可能将参数的作用点吸咐在对应的图元上，且动作应摆放在其关联参数附近，参数和动作较多时还需要为其重命名，以便理解编辑和修改。 步骤 4：测试动态块 保存并退出块编辑器后，对动态块进行效果测试，检测是否能达到预期的效果。篇二：cad 创建简单动态块 如何创建简单动态块 前言：因工作需要，最近一直在学习 cad 平面制图，绘制一个平面图看起来很简单，但是对于新手来说总是会出现各种问题，导致一个简单的操作总是无法实现或者浪费很多时间才能完成。CAD 不像其他的稍简单些的制图软件 CORELDRAW/PSD 等很容易上手，操作也简单。cad 给我的感觉是很强大，操作也较复杂，但是简单的操作新手也未必能实现。 块在 cad 制图中应该是比较常用的，动态块则非常有用，书本上的教程不够详细，总是无法绘制动态块，在网上找了好久，不同的版本操作可能稍有区别，但这足以让...
