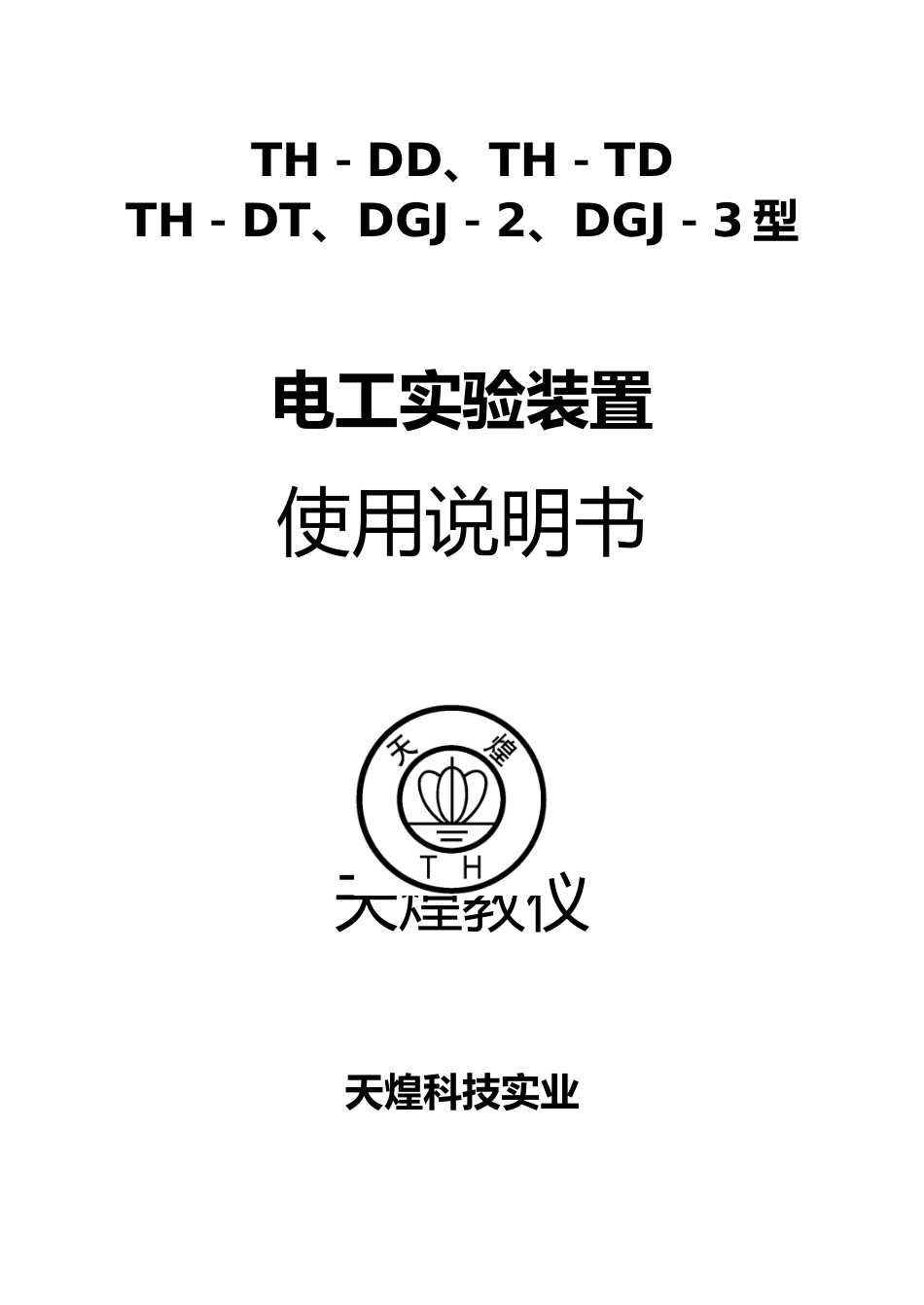

1/16
DGJ_2型电工电子实验台使用说明书3_第2页

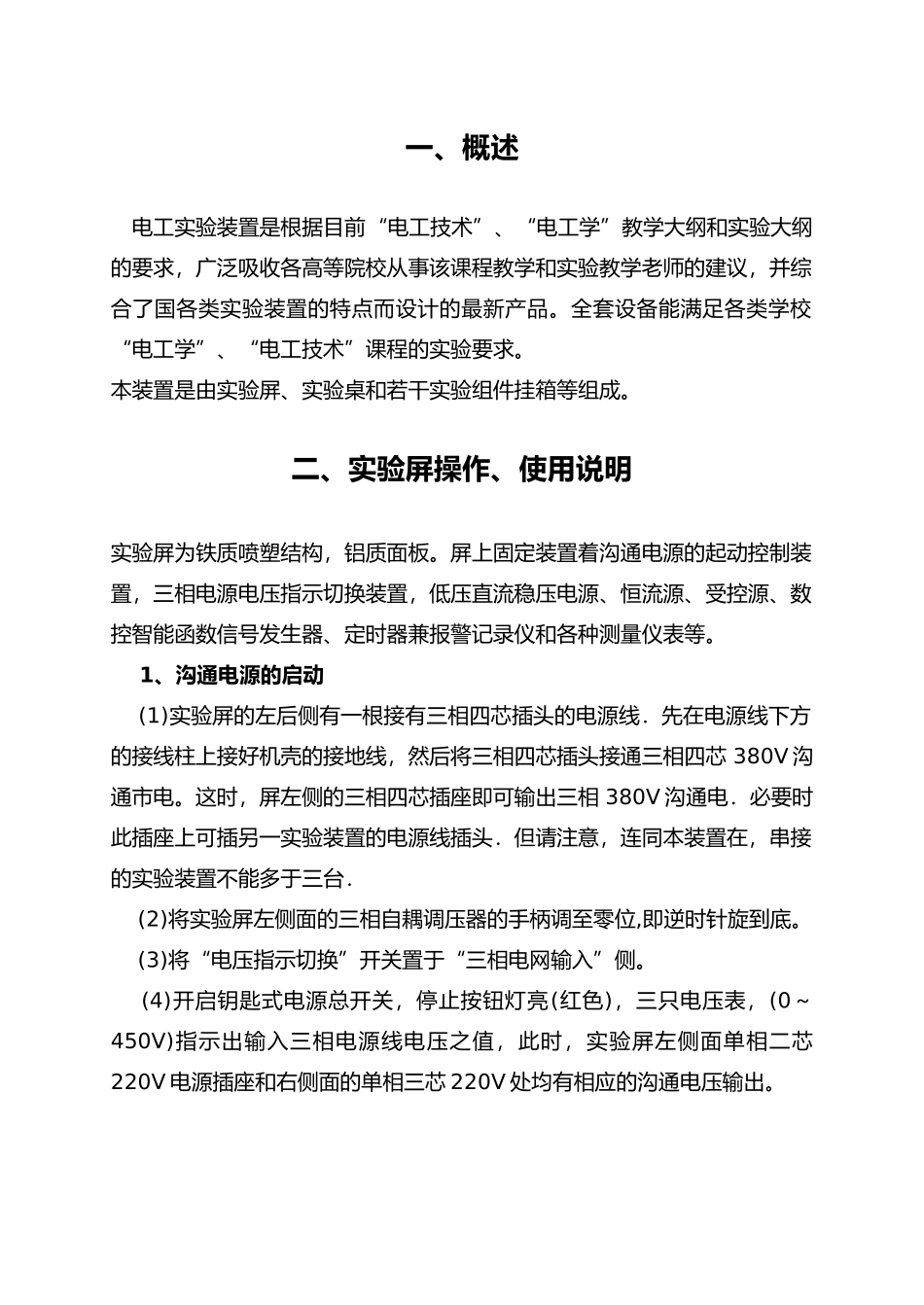

2/16
DGJ_2型电工电子实验台使用说明书3_第3页

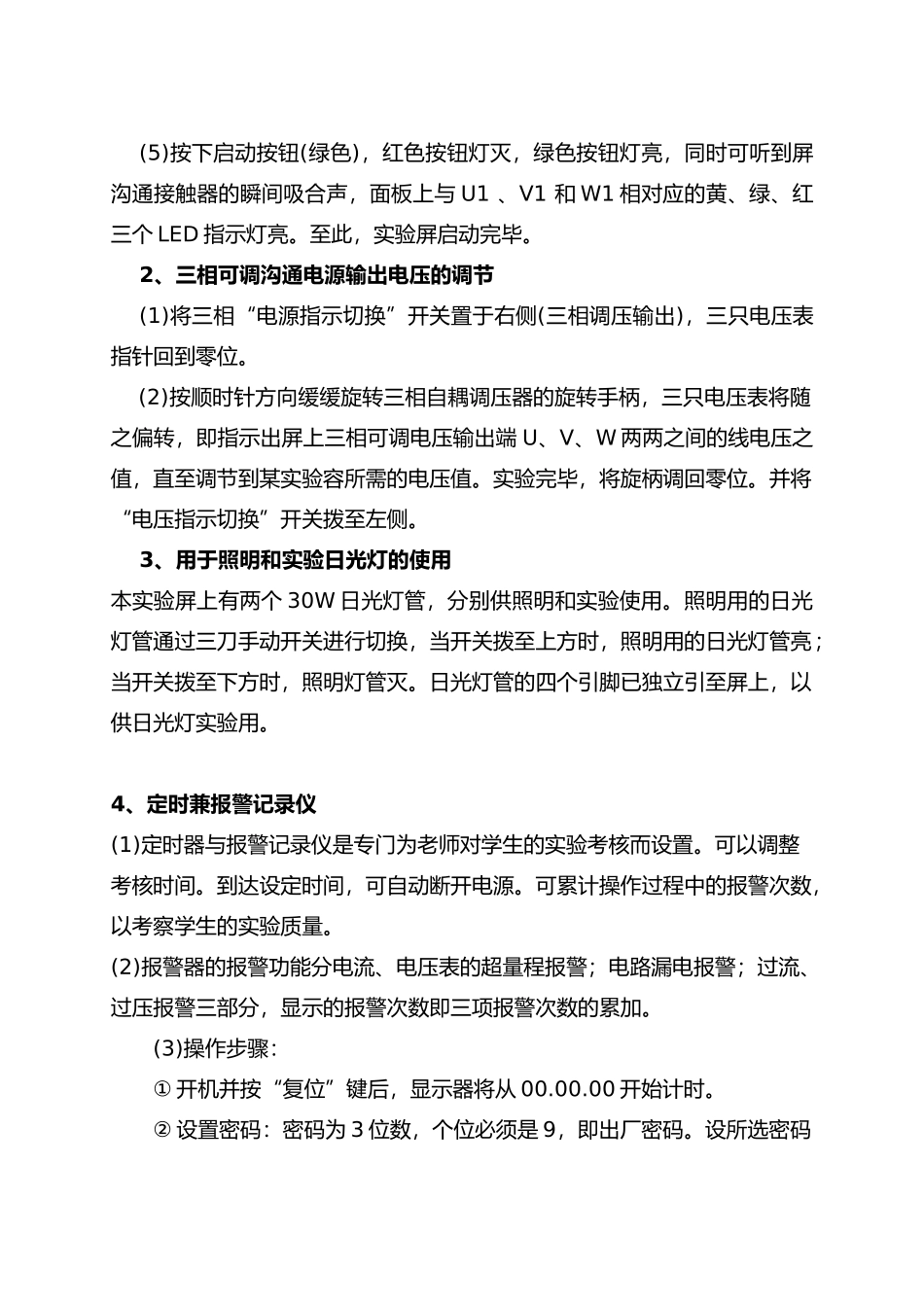

3/16
TH-DD、TH-TDTH-DT、DGJ-2、DGJ-3 型电工实验装置使用说明书天煌教仪天煌科技实业一、概述 电工实验装置是根据目前“电工技术”、“电工学”教学大纲和实验大纲的要求,广泛吸收各高等院校从事该课程教学和实验教学老师的建议,并综合了国各类实验装置的特点而设计的最新产品。全套设备能满足各类学校“电工学”、“电工技术”课程的实验要求。本装置是由实验屏、实验桌和若干实验组件挂箱等组成。二、实验屏操作、使用说明实验屏为铁质喷塑结构,铝质面板。屏上固定装置着沟通电源的起动控制装置,三相电源电压指示切换装置,低压直流稳压电源、恒流源、受控源、数控智能函数信号发生器、定时器兼报警记录仪和各种测量仪表等。 1、沟通电源的启动 (1)实验屏的左后侧有一根接有三相四芯插头的电源线.先在电源线下方的接线柱上接好机壳的接地线,然后将三相四芯插头接通三相四芯 380V 沟通市电。这时,屏左侧的三相四芯插座即可输出三相 380V 沟通电.必要时此插座上可插另一实验装置的电源线插头.但请注意,连同本装置在,串接的实验装置不能多于三台. (2)将实验屏左侧面的三相自耦调压器的手柄调至零位,即逆时针旋到底。 (3)将“电压指示切换”开关置于“三相电网输入”侧。 (4)开启钥匙式电源总开关,停止按钮灯亮(红色),三只电压表,(0~450V)指示出输入三相电源线电压之值,此时,实验屏左侧面单相二芯220V 电源插座和右侧面的单相三芯 220V 处均有相应的沟通电压输出。 (5)按下启动按钮(绿色),红色按钮灯灭,绿色按钮灯亮,同时可听到屏沟通接触器的瞬间吸合声,面板上与 U1 、V1 和 W1 相对应的黄、绿、红三个 LED 指示灯亮。至此,实验屏启动完毕。 2、三相可调沟通电源输出电压的调节 (1)将三相“电源指示切换”开关置于右侧(三相调压输出),三只电压表指针回到零位。 (2)按顺时针方向缓缓旋转三相自耦调压器的旋转手柄,三只电压表将随之偏转,即指示出屏上三相可调电压输出端 U、V、W 两两之间的线电压之值,直至调节到某实验容所需的电压值。实验完毕,将旋柄调回零位。并将“电压指示切换”开关拨至左侧。 3、用于照明和实验日光灯的使用本实验屏上有两个 30W 日光灯管,分别供照明和实验使用。照明用的日光灯管通过三刀手动开关进行切换,当开关拨至上方时,照明用的日光灯管亮;当开关拨至下方时,照明灯管灭。日光灯管的四个引脚已独立引至屏上,以供日光灯实验用。4、定时兼报警记录仪(1)...
