F1_F6阶梯垫检验完全手册范本

F1_F6阶梯垫检验完全手册范本_第1页
1/21
F1_F6阶梯垫检验完全手册范本_第2页
2/21
F1_F6阶梯垫检验完全手册范本_第3页
3/21

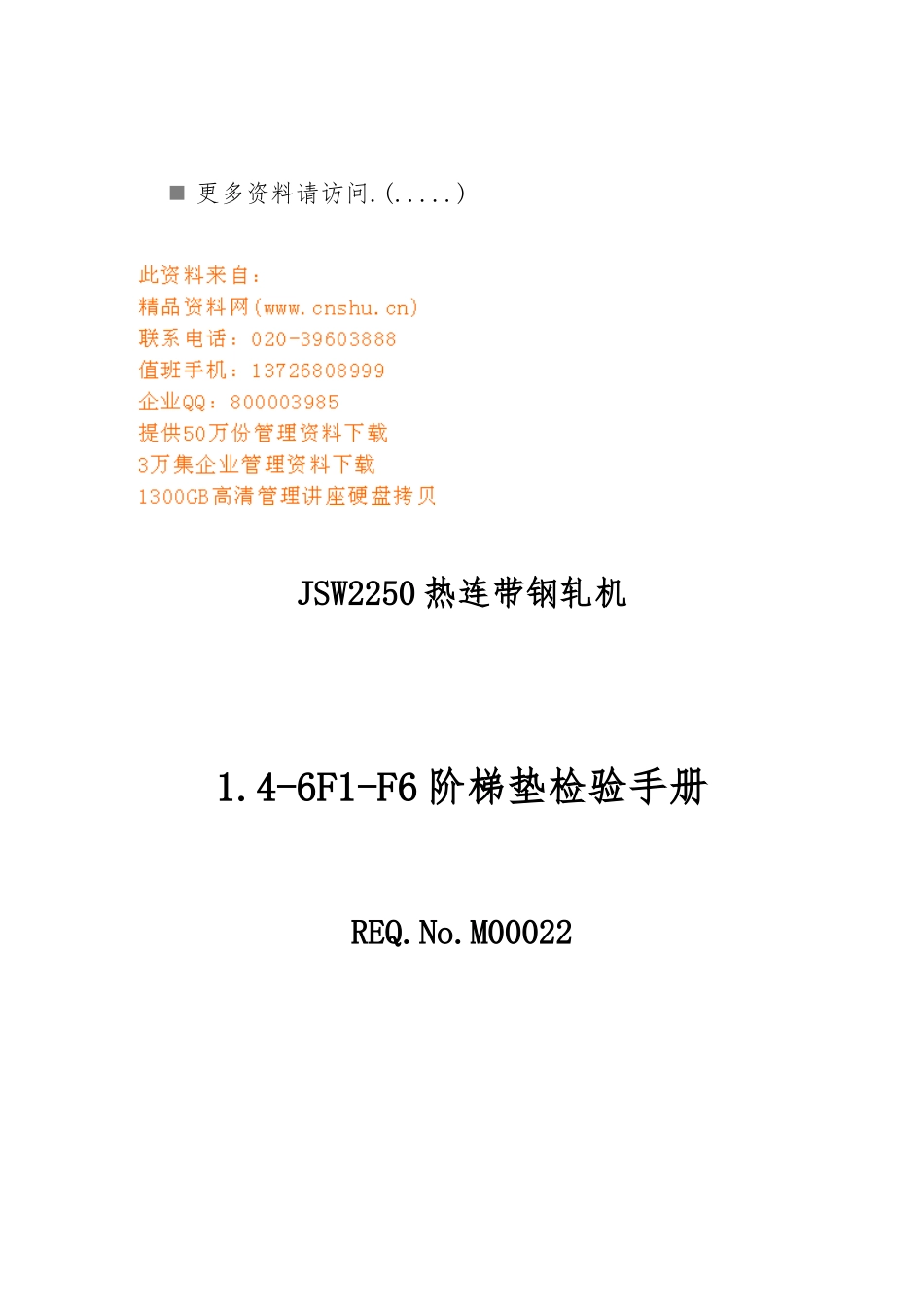

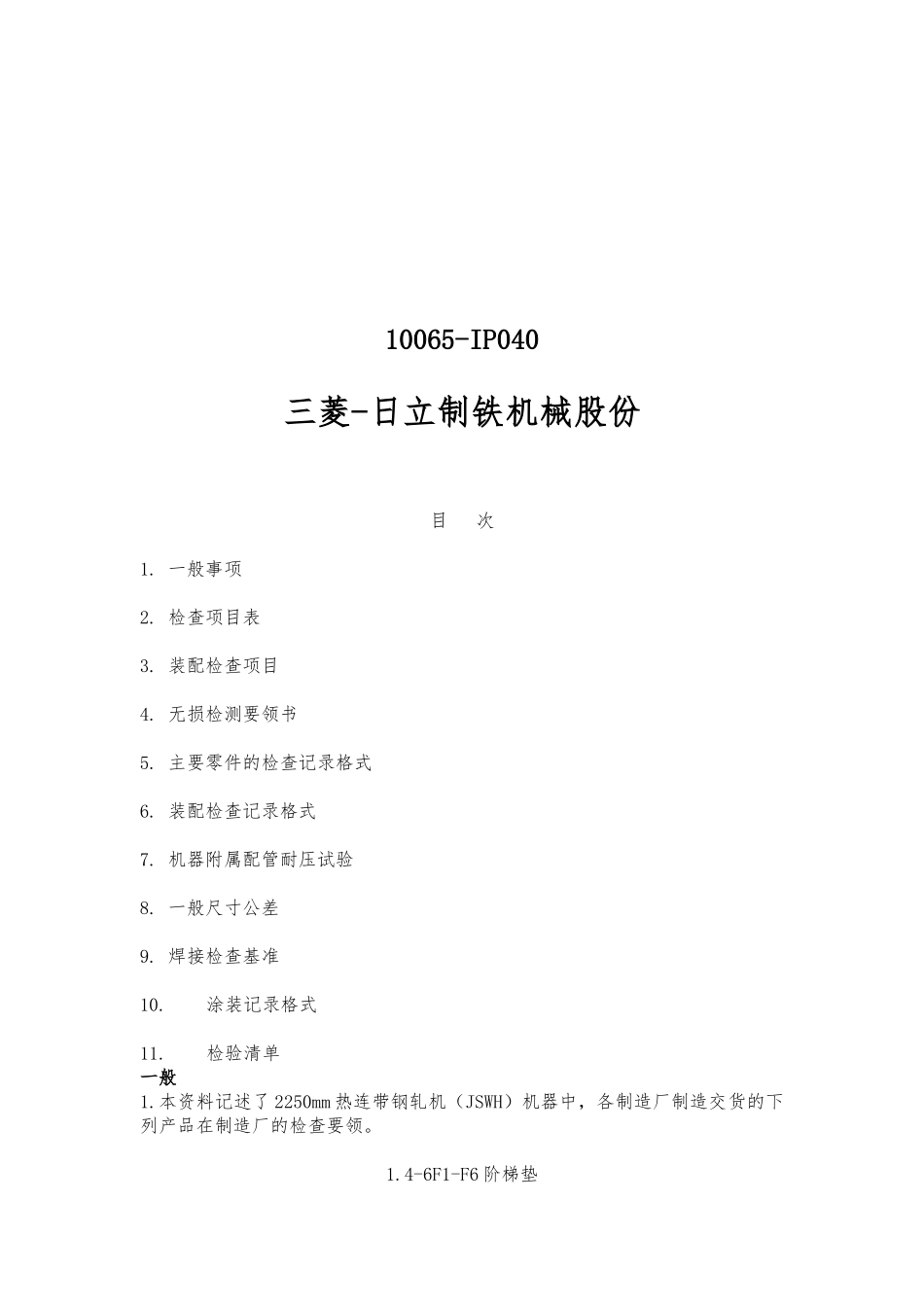

 更多资料请访问.(.....)JSW2250 热连带钢轧机1.4-6F1-F6 阶梯垫检验手册REQ.No.M0002210065-IP040三菱-日立制铁机械股份目 次1. 一般事项2. 检查项目表3. 装配检查项目4. 无损检测要领书5. 主要零件的检查记录格式6. 装配检查记录格式7. 机器附属配管耐压试验8. 一般尺寸公差9. 焊接检查基准10.涂装记录格式11.检验清单一般1.本资料记述了 2250mm 热连带钢轧机(JSWH)机器中,各制造厂制造交货的下列产品在制造厂的检查要领。1.4-6F1-F6 阶梯垫2.检查要领除本要领书以外,还应按下述相关文件进行质量确认,编成所提供的文件。(1)锻造材料技术规(2)铸造材料技术规(3)设备涂色和涂装规(4)涂装手册(5)防锈和个别包装手册(6)一般配管制作要领书(7)机械加工要领书(8)焊接技术制作要领书(9)耐压、酸洗、冲洗要领书(10)一般检查要领书(11)一般无损检验要领书(12)润滑点明细(13)骑缝印打刻基准书3.各零件的尺寸公差按零件图,在零件图与相关标准无指示时按所附“一般尺寸公差”。4.由日方另外提供的图纸所述容与本资料容不同时,以前者优先。但无损检验时,除图纸指示外一般无损检验要领书与各机器检查要领书的无损检验要领书中所述零件部、部位也要进行无损检验。5.所附记录格式为样件,各制造厂根据图纸与记录格式样件在编制检验大纲的基础上进行检查。6.其它应特别注意的项目1)各零件检验等,应用定期校验的有规管理的测量仪器进行测量,确认符合图纸所示尺寸与尺寸公差合格后留存记录。2)测量有尺寸精度要求的零件(例如轧机机架等)的尺寸时,根据需要应充分注意温度条件,以避开因被测物体和测量仪器间的温度差所带来的测量误差,或进行温度补正。3)用测量仪器直接测量困难的尺寸,可用机床所设置的光学导杆等进行测量。但应确认机床测量系统的校正管理是规的。4)薄壁产品之类的低刚性零件的尺寸测量中,为防止变形影响测量精度,应松开加工时产品的固定夹且呈适当的支撑状态。5)图纸、检查要领书中有测量表面粗糙度的指示的零件,用表面粗糙度测量仪取表面粗糙度曲线记录,确认是否按图纸要求。6)对于动作油、润滑油配管,图纸或技术说明书有要求时应以最高使用压力的1.5 倍的试验压力在升压后保持 30 分钟以上,确认有无泄漏。7)动作油、润滑油配管在焊接完后进行酸洗、冲洗保持面的清洁度。8)各机器的供脂(轴承、滑动部、供脂配管等)根据要领书(供脂明细表)确认干油的种类与是否充...
