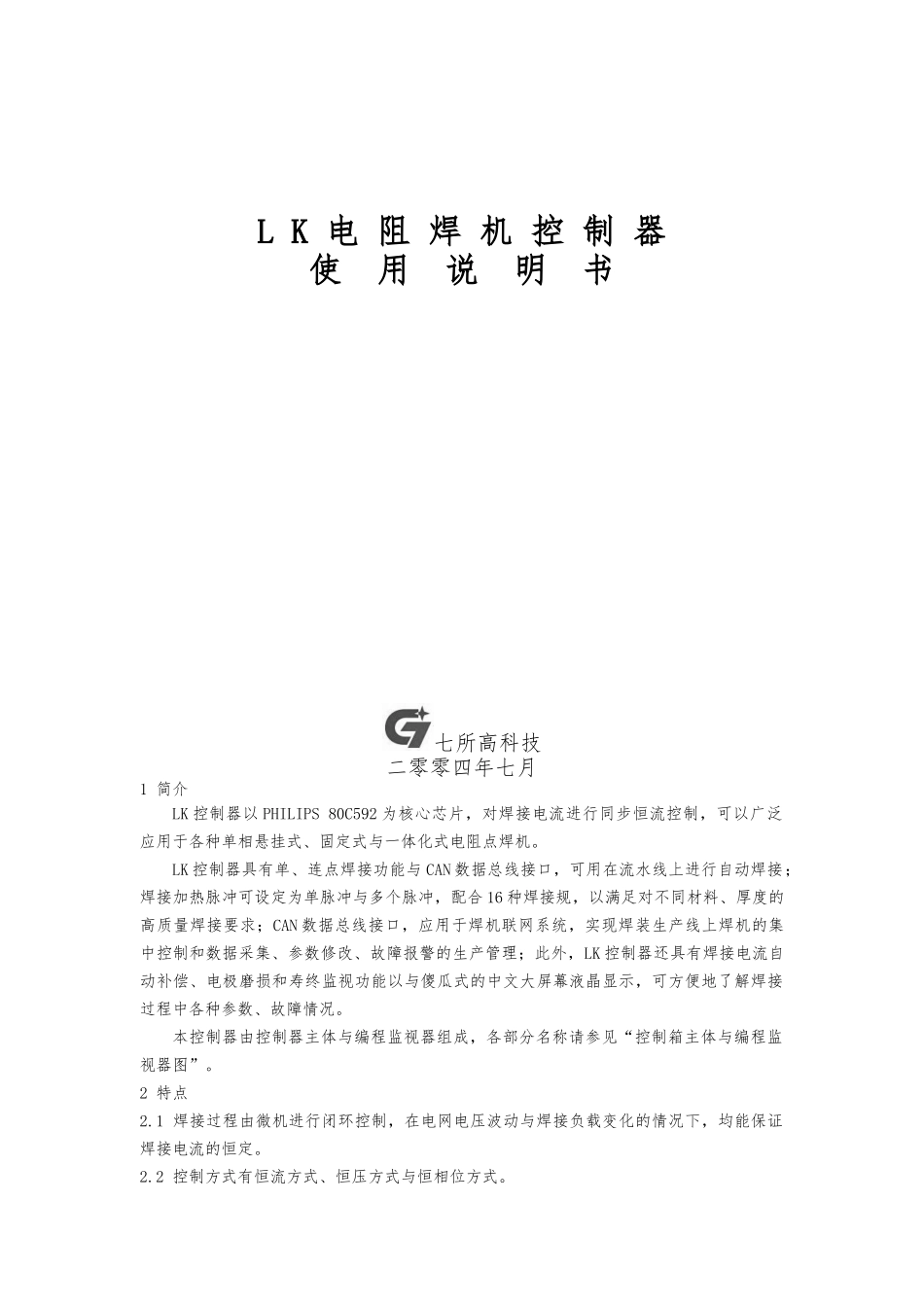

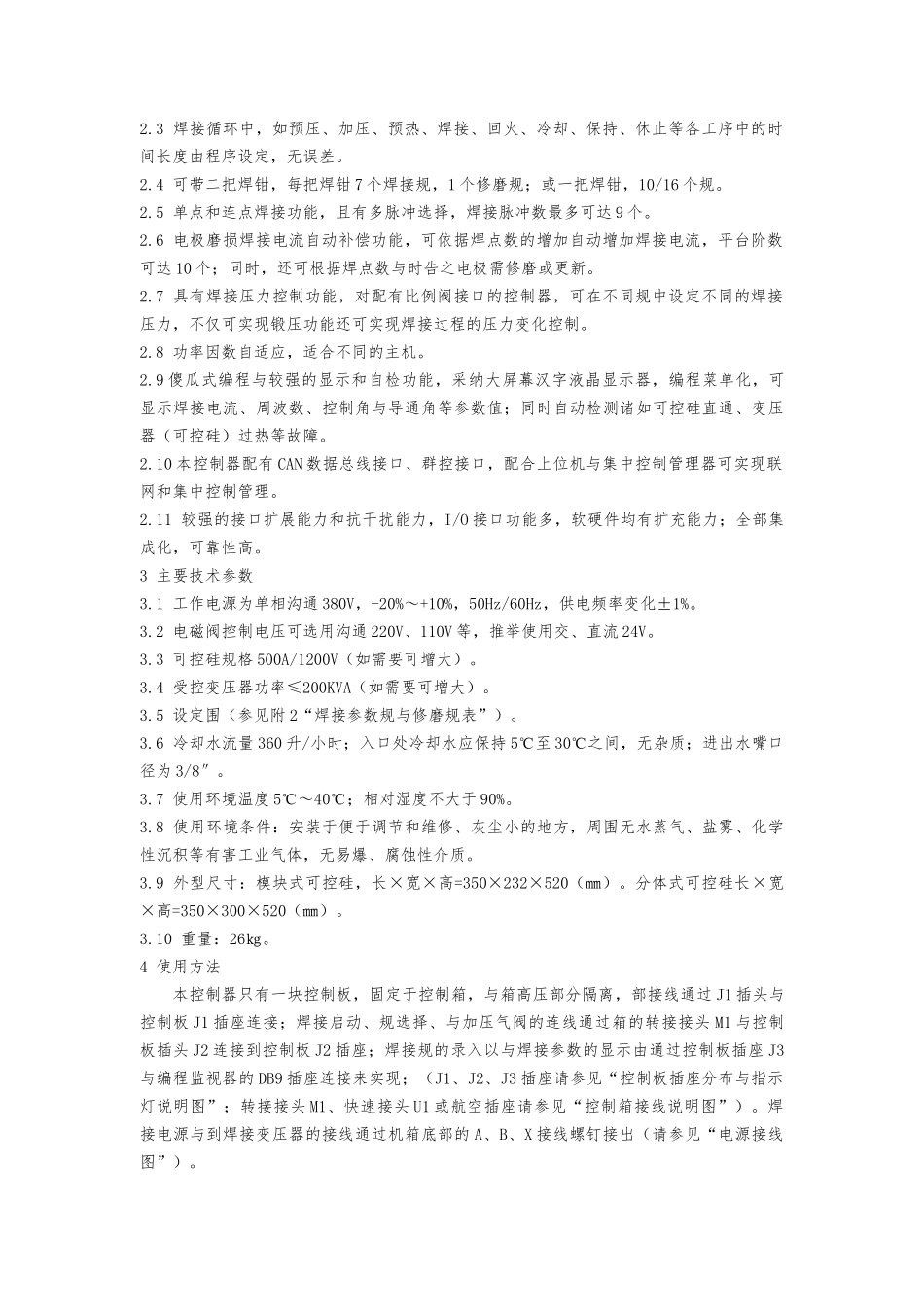

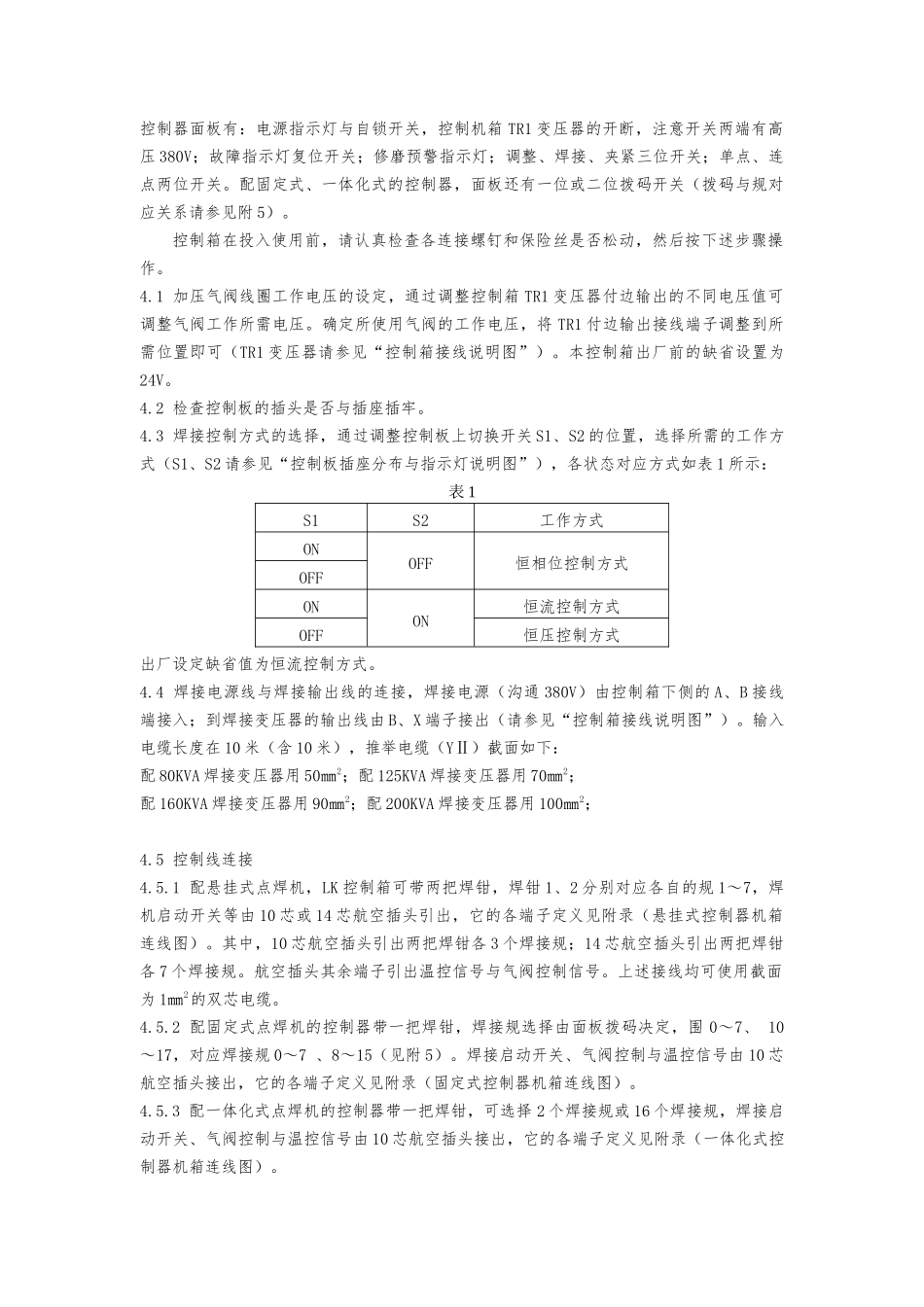

L K 电 阻 焊 机 控 制 器使 用 说 明 书七所高科技二零零四年七月1 简介LK 控制器以 PHILIPS 80C592 为核心芯片，对焊接电流进行同步恒流控制，可以广泛应用于各种单相悬挂式、固定式与一体化式电阻点焊机。LK 控制器具有单、连点焊接功能与 CAN 数据总线接口，可用在流水线上进行自动焊接；焊接加热脉冲可设定为单脉冲与多个脉冲，配合 16 种焊接规，以满足对不同材料、厚度的高质量焊接要求；CAN 数据总线接口，应用于焊机联网系统，实现焊装生产线上焊机的集中控制和数据采集、参数修改、故障报警的生产管理；此外，LK 控制器还具有焊接电流自动补偿、电极磨损和寿终监视功能以与傻瓜式的中文大屏幕液晶显示，可方便地了解焊接过程中各种参数、故障情况。本控制器由控制器主体与编程监视器组成，各部分名称请参见“控制箱主体与编程监视器图”。2 特点2.1 焊接过程由微机进行闭环控制，在电网电压波动与焊接负载变化的情况下，均能保证焊接电流的恒定。2.2 控制方式有恒流方式、恒压方式与恒相位方式。2.3 焊接循环中，如预压、加压、预热、焊接、回火、冷却、保持、休止等各工序中的时间长度由程序设定，无误差。2.4 可带二把焊钳，每把焊钳 7 个焊接规，1 个修磨规；或一把焊钳，10/16 个规。2.5 单点和连点焊接功能，且有多脉冲选择，焊接脉冲数最多可达 9 个。2.6 电极磨损焊接电流自动补偿功能，可依据焊点数的增加自动增加焊接电流，平台阶数可达 10 个；同时，还可根据焊点数与时告之电极需修磨或更新。2.7 具有焊接压力控制功能，对配有比例阀接口的控制器，可在不同规中设定不同的焊接压力，不仅可实现锻压功能还可实现焊接过程的压力变化控制。2.8 功率因数自适应，适合不同的主机。2.9 傻瓜式编程与较强的显示和自检功能，采纳大屏幕汉字液晶显示器，编程菜单化，可显示焊接电流、周波数、控制角与导通角等参数值；同时自动检测诸如可控硅直通、变压器（可控硅）过热等故障。2.10 本控制器配有 CAN 数据总线接口、群控接口，配合上位机与集中控制管理器可实现联网和集中控制管理。2.11 较强的接口扩展能力和抗干扰能力，I/O 接口功能多，软硬件均有扩充能力；全部集成化，可靠性高。3 主要技术参数3.1 工作电源为单相沟通 380V，-20%～+10%，50Hz/60Hz，供电频率变化±1%。3.2 电磁阀控制电压可选用沟通 220V、110V 等，推举使用交、直流 24V。3.3 可控硅规格 500A/1200V...
