N接头连接器检验指导书

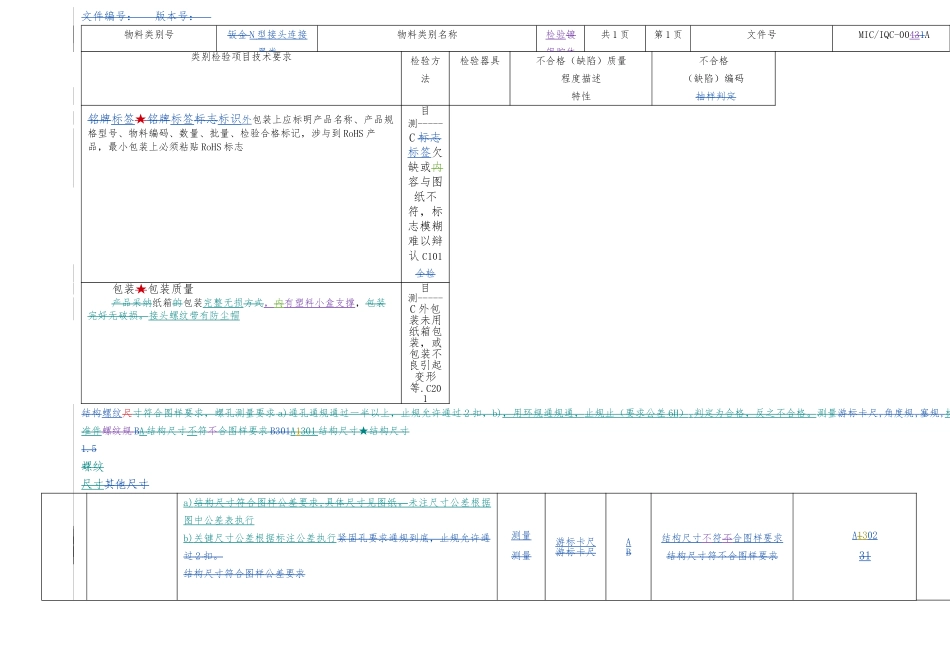

N接头连接器检验指导书_第1页
1/3

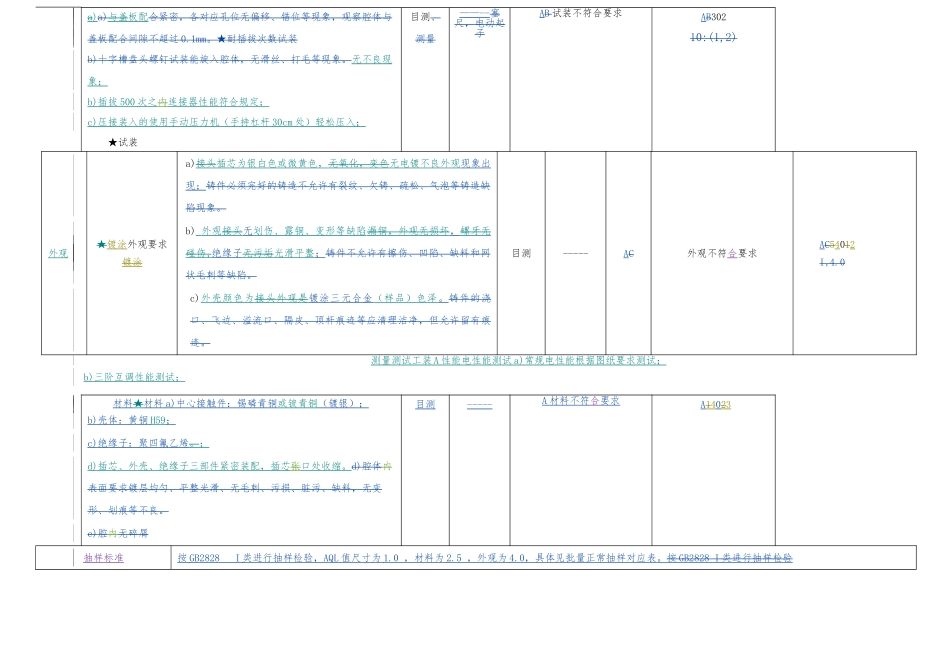

N接头连接器检验指导书_第2页
2/3

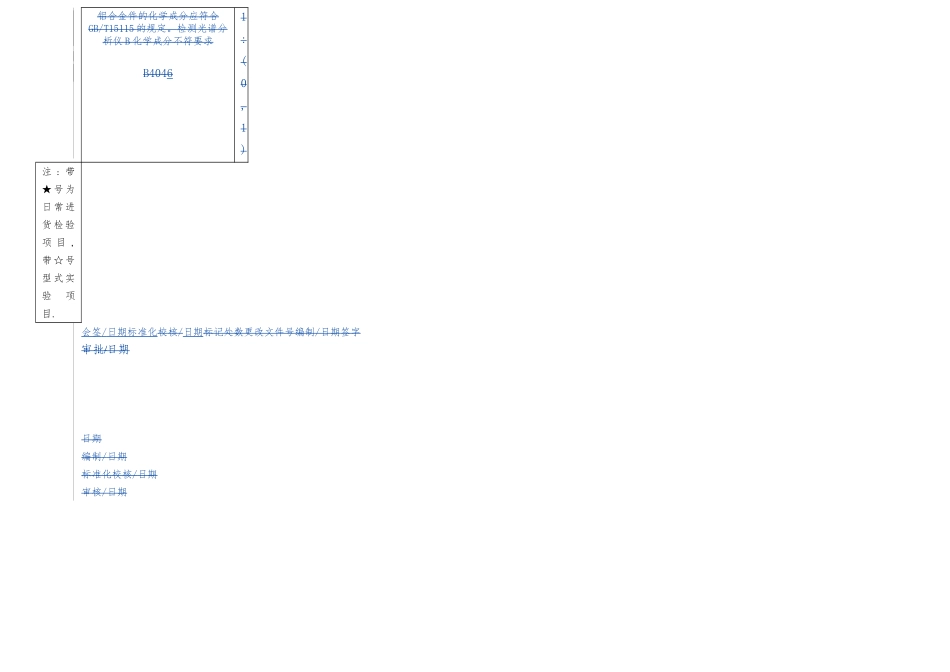

N接头连接器检验指导书_第3页
3/3
文件编号: 版本号: 物料类别号钣金 N 型接头连接器类物料类别名称检验镀银腔体共 1 页第 1 页文件号MIC/IQC-00431A类别检验项目技术要求检验方法检验器具不合格(缺陷)质量程度描述特性不合格(缺陷)编码抽样判定铭牌标签★铭牌标签标志标识外包装上应标明产品名称、产品规格型号、物料编码、数量、批量、检验合格标记,涉与到 RoHS 产品,最小包装上必须粘贴 RoHS 标志目测-----C 标志标签欠缺或内容与图纸不符,标志模糊难以辩认 C101全检包装★包装质量产品采纳纸箱的包装完整无损方式,内有塑料小盒支撑,包装完好无破损。接头螺纹带有防尘帽目测-----C 外包装未用纸箱包装,或包装不良引起变形等.C201结构螺纹尺寸符合图样要求,螺孔测量要求 a)通孔通规通过一半以上,止规允许通过 2 扣,b),用环规通规通,止规止(要求公差 6H),判定为合格,反之不合格。测量游标卡尺,角度规,塞规,标准件螺纹规 BA 结构尺寸不符不合图样要求 B301A1301 结构尺寸★结构尺寸1.5螺纹尺寸其他尺寸a)结构尺寸符合图样公差要求,具体尺寸见图纸。未注尺寸公差根据图中公差表执行b)关键尺寸公差根据标注公差执行紧固孔要求通规到底,止规允许通过 2 扣。结构尺寸符合图样公差要求测量测量游标卡尺游标卡尺AB结构尺寸不符不合图样要求结构尺寸符不合图样要求A130231a)a)与盖板配合紧密,各对应孔位无偏移、错位等现象,观察腔体与盖板配合间隙不超过 0.1mm。★耐插拔次数试装b)十字槽盘头螺钉试装能旋入腔体,无滑丝、打毛等现象。无不良现象;b)插拔 500 次之内连接器性能符合规定;c)压接装入的使用手动压力机(手持杠杆 30cm 处)轻松压入;★试装目测、测量——--塞尺,电动起子AB 试装不符合要求AB30210:(1,2)外观★镀涂外观要求镀涂a)接头插芯为银白色或微黄色,无氧化,变色无电镀不良外观现象出现;铸件必须完好的铸造不允许有裂纹、欠铸、疏松、气泡等铸造缺陷现象。b) 外观接头无划伤、露铜、变形等缺陷漏铜,外观无损坏,螺牙无碰伤,绝缘子无污垢光滑平整;铸件不允许有擦伤、凹陷、缺料和网状毛刺等缺陷。c)外壳颜色为接头外观是镀涂三元合金(样品)色泽。铸件的浇口、飞边、溢流口、隔皮、顶杆痕迹等应清理洁净,但允许留有痕迹。目测-----AC外观不符合要求AC54012I,4.0测量测试工装 A 性能电性能测试 a)常规电性能根据图纸要求测试;b)三阶互调性能测试;材料★材料 a)中心接触件:锡磷青铜或铍青铜(镀银...
