PE聚乙烯管道热熔焊接作业指导书

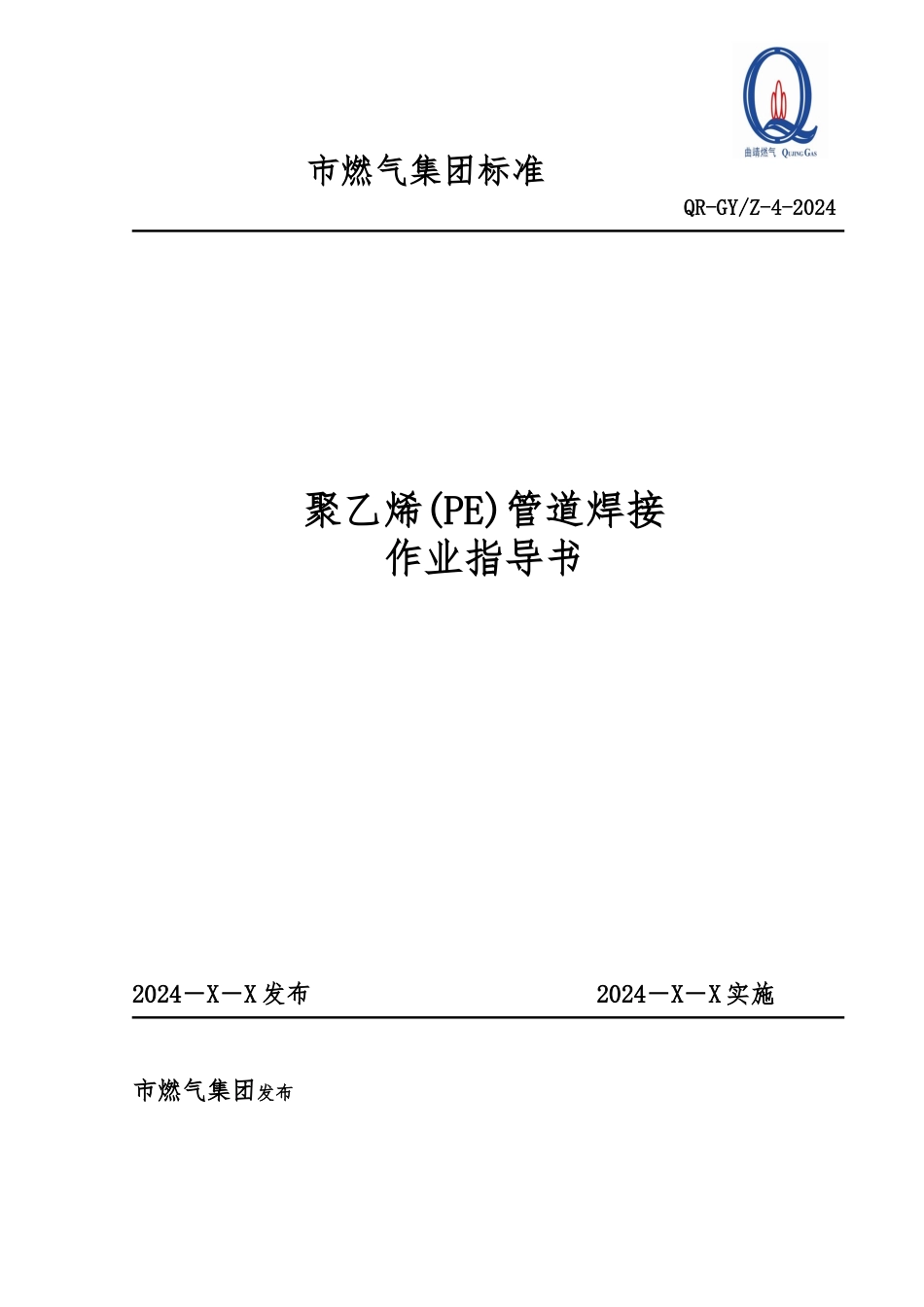

PE聚乙烯管道热熔焊接作业指导书_第1页
1/9

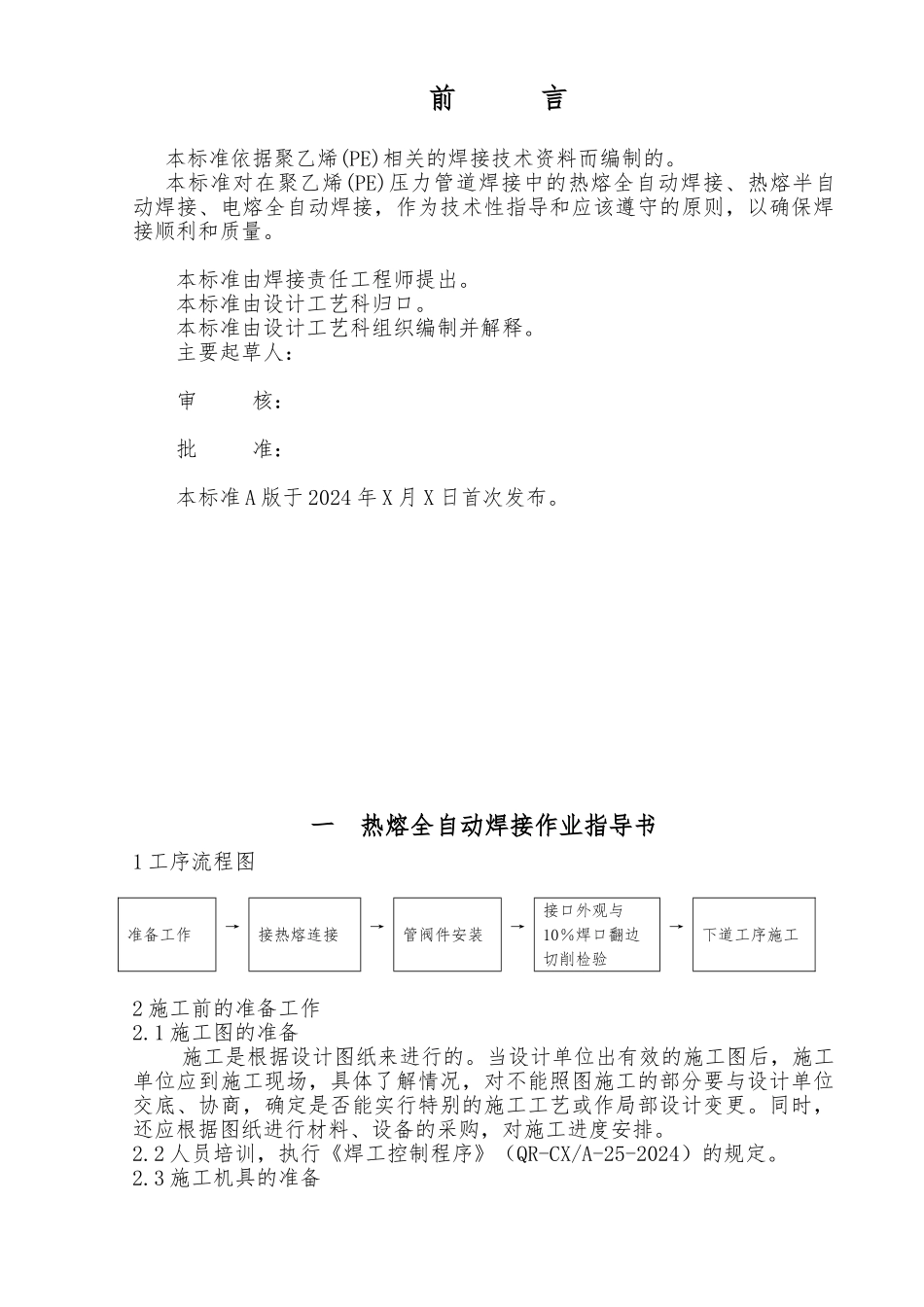

PE聚乙烯管道热熔焊接作业指导书_第2页
2/9
PE聚乙烯管道热熔焊接作业指导书_第3页
3/9
市燃气集团标准QR-GY/Z-4-2024聚乙烯(PE)管道焊接作业指导书2024-X-X 发布 2024-X-X 实施市燃气集团发布前 言本标准依据聚乙烯(PE)相关的焊接技术资料而编制的。本标准对在聚乙烯(PE)压力管道焊接中的热熔全自动焊接、热熔半自动焊接、电熔全自动焊接,作为技术性指导和应该遵守的原则,以确保焊接顺利和质量。本标准由焊接责任工程师提出。本标准由设计工艺科归口。本标准由设计工艺科组织编制并解释。主要起草人:审 核: 批 准: 本标准 A 版于 2024 年 X 月 X 日首次发布。一 热熔全自动焊接作业指导书1 工序流程图 准备工作→ 接热熔连接→ 管阀件安装→接口外观与10%焊口翻边切削检验→ 下道工序施工2 施工前的准备工作2.1 施工图的准备施工是根据设计图纸来进行的。当设计单位出有效的施工图后,施工单位应到施工现场,具体了解情况,对不能照图施工的部分要与设计单位交底、协商,确定是否能实行特别的施工工艺或作局部设计变更。同时,还应根据图纸进行材料、设备的采购,对施工进度安排。2.2 人员培训,执行《焊工控制程序》(QR-CX/A-25-2024)的规定。2.3 施工机具的准备 根据施工工艺的要求,准备相应的施工机具。即全自动热熔焊机、30Kw 柴油发电机、焊缝外观检验尺。3 管材、管件的验收3.1 检查产品有无出厂合格证,出厂检验报告。3.2 对外观进行检查。检查管材外表面是否清洁光滑,是否有沟槽、画上、凹陷、杂质和颜色不均匀等。3.3 长度检查。管的长度应均匀一致,误差不超过正负 20 mm。逐一检查管口端面是否与管材的轴线垂直,是否存在有气孔。凡长短不同的管材,在未查明原因前应不予验收。3.4 燃气用聚乙烯管应为黄色和黑色,当为黑色时管口必须有醒目的黄色色条,同时管材上应有连续的、间距不超过 2m 的永久性标志,写明用途、原材料牌号、标准尺寸比、规格尺寸、标准代号和顺序号、生产厂名或商标、生产日期。3.5 不园度检查:取三个试样的实验结果的算术平均数作为该管材的不圆度,其值大于 5%为不合格。3.6 管材直径和璧厚的检查。管材直径的检查用圆周尺进行,测其两端的直径,任意一处不合格为不合格。璧厚的检查用千分尺来进行,测圆周的上下四点,任意一处不合格为不合格。4 管材、管件运输与保管在聚乙烯产品的运输和保管中应按下述方法进行:1)应用非金属绳捆扎和吊装。2)不得抛摔和受剧烈撞击,也不得拖拽。 3)不得暴晒,雨淋,也不得与油类、酸碱、盐、活性剂等...
