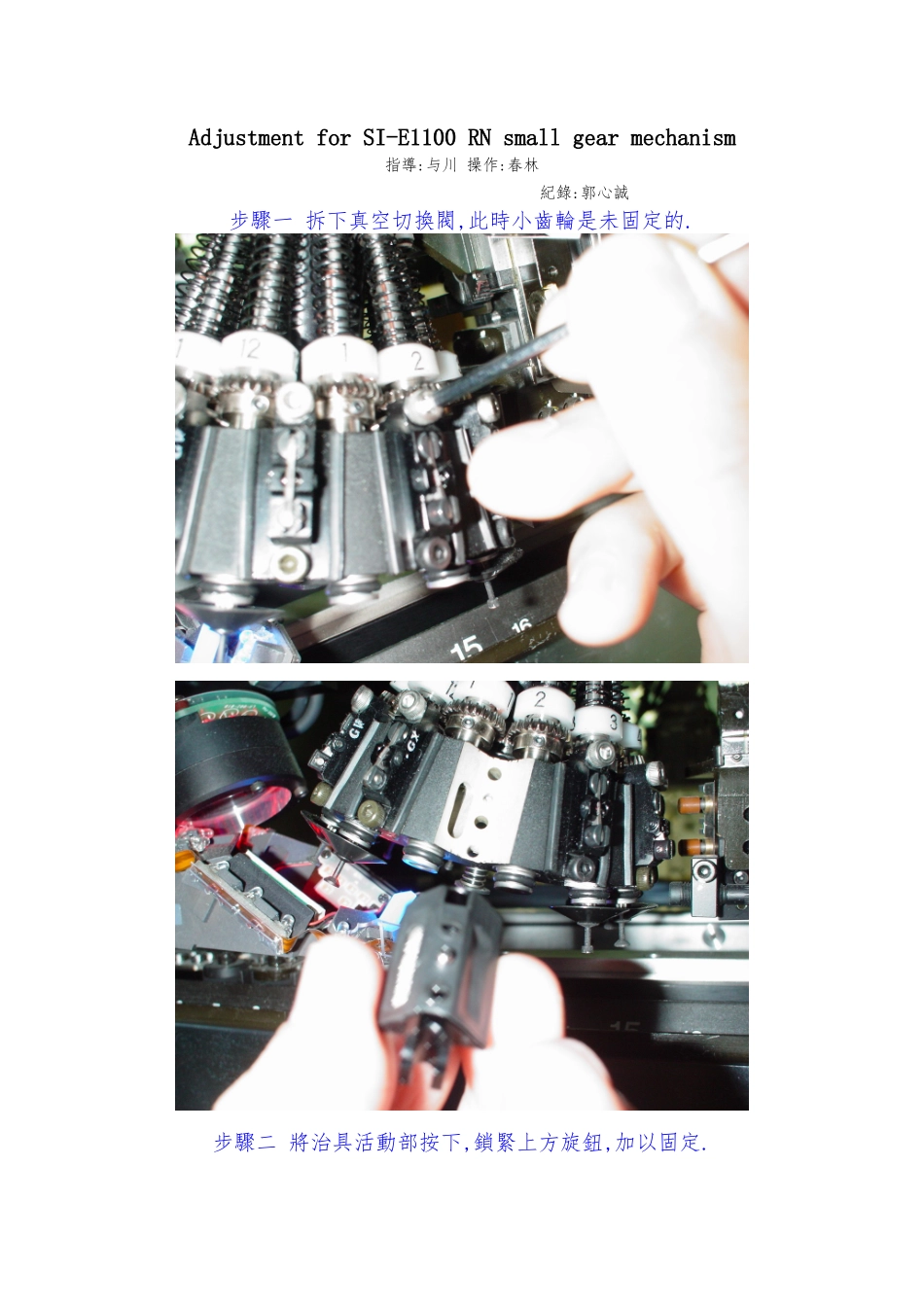

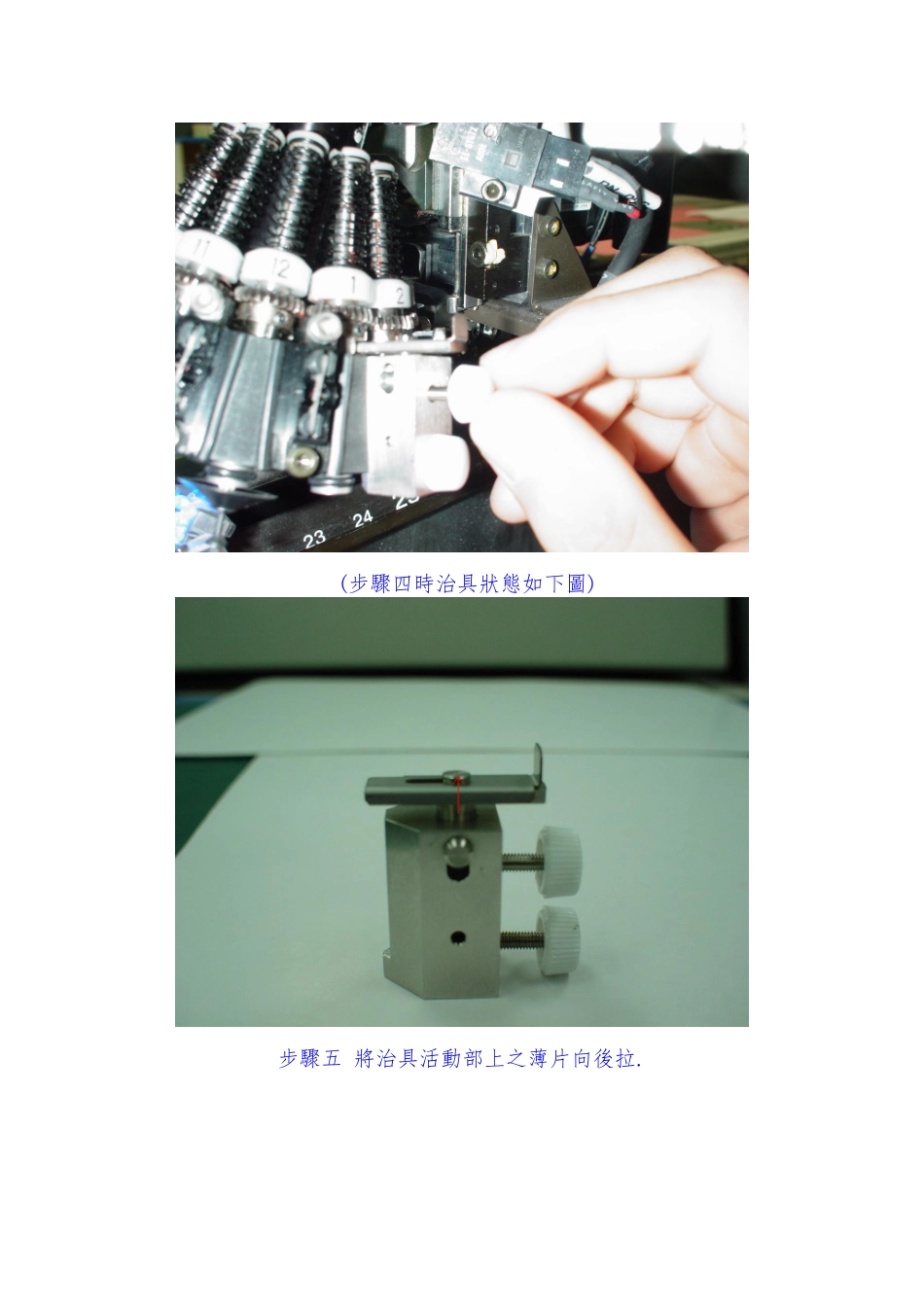

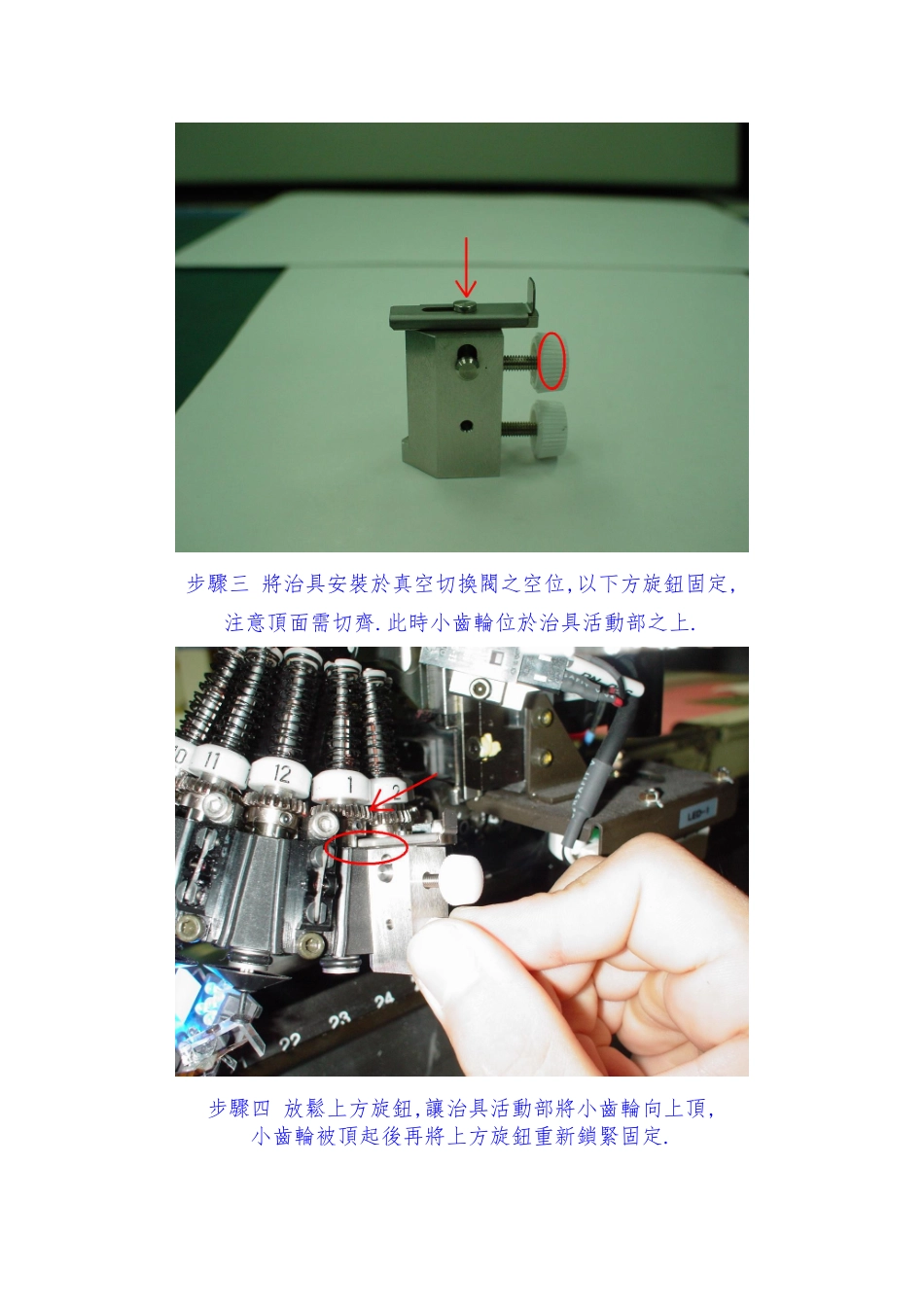

Adjustment for SI-E1100 RN small gear mechanism指導:与川操作:春林紀錄:郭心誠步驟一拆下真空切換閥,此時小齒輪是未固定的.步驟二將治具活動部按下,鎖緊上方旋鈕,加以固定.步驟三將治具安裝於真空切換閥之空位,以下方旋鈕固定,注意頂面需切齊.此時小齒輪位於治具活動部之上.步驟四放鬆上方旋鈕,讓治具活動部將小齒輪向上頂,小齒輪被頂起後再將上方旋鈕重新鎖緊固定. (步驟四時治具狀態如下圖)步驟五將治具活動部上之薄片向後拉.(步驟五時治具狀態如下圖)步驟六將小齒輪向下壓,取得應有之間隙.步驟七鎖上小齒輪固定螺絲,完成小齒輪安裝.2024.8.8.
