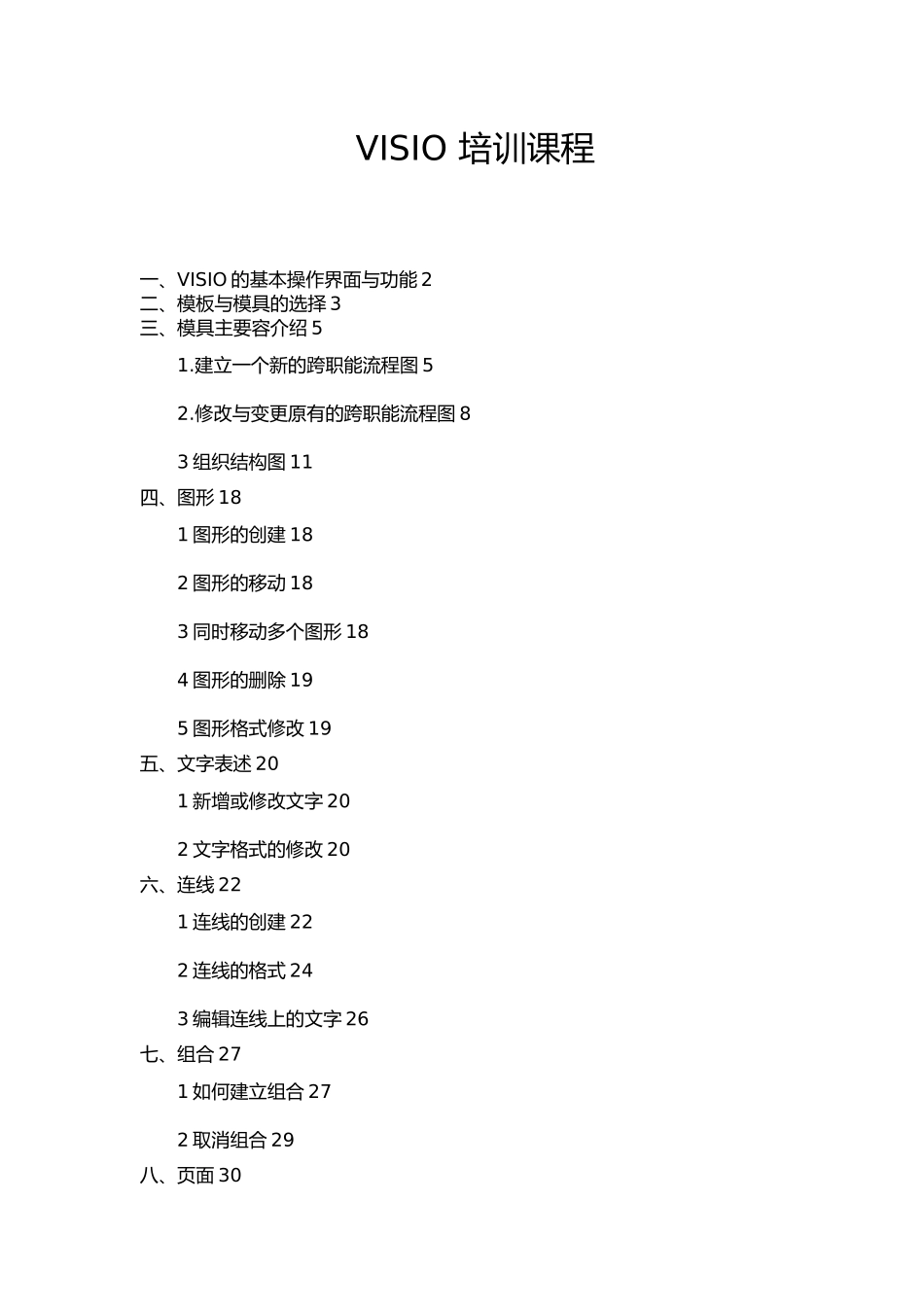

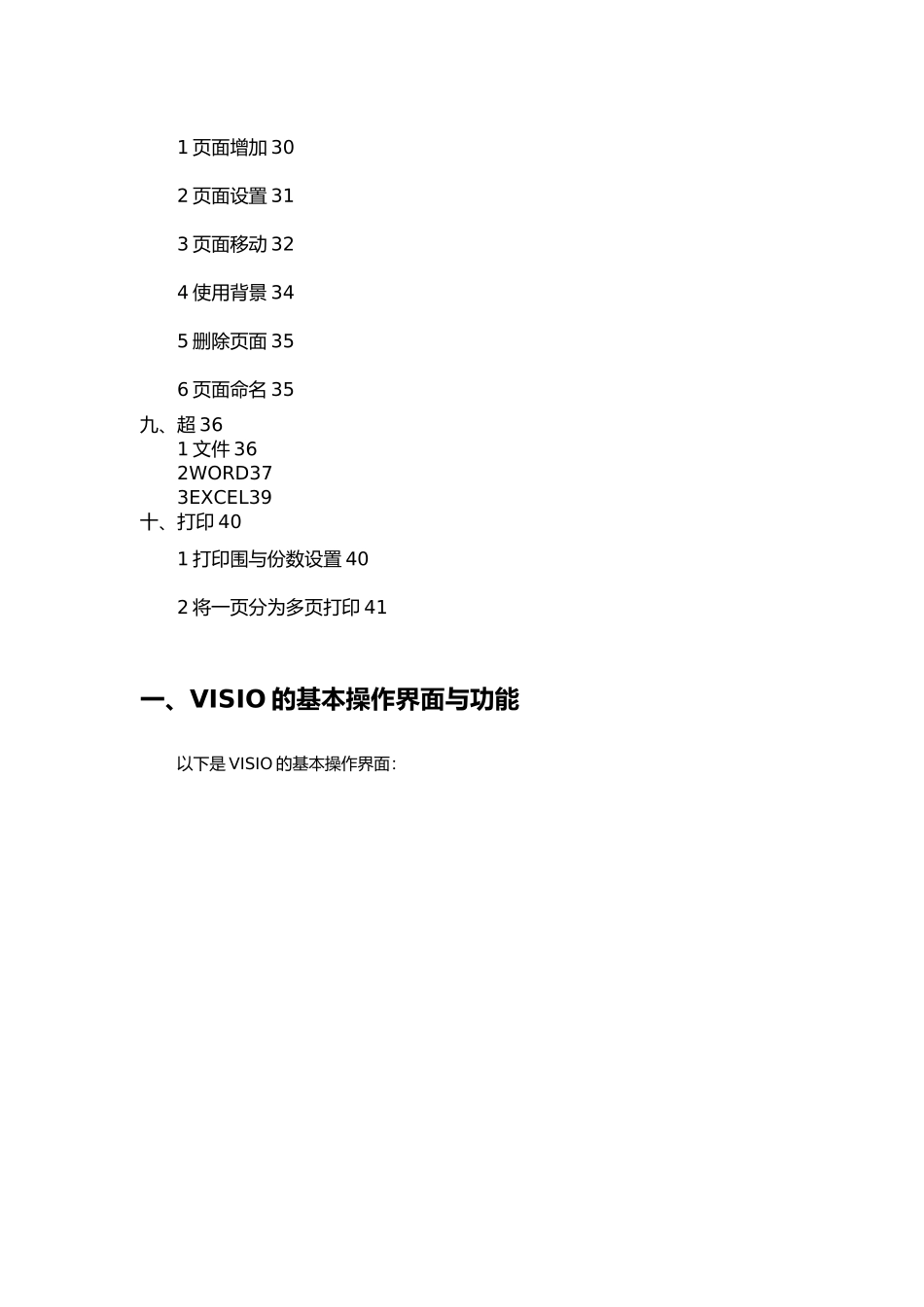

VISIO 培训课程一、VISIO 的基本操作界面与功能 2二、模板与模具的选择 3三、模具主要容介绍 51.建立一个新的跨职能流程图 52.修改与变更原有的跨职能流程图 83 组织结构图 11四、图形 181 图形的创建 182 图形的移动 183 同时移动多个图形 184 图形的删除 195 图形格式修改 19五、文字表述 201 新增或修改文字 202 文字格式的修改 20六、连线 221 连线的创建 222 连线的格式 243 编辑连线上的文字 26七、组合 271 如何建立组合 272 取消组合 29八、页面 301 页面增加 302 页面设置 313 页面移动 324 使用背景 345 删除页面 356 页面命名 35九、超 361 文件 362WORD373EXCEL39十、打印 401 打印围与份数设置 402 将一页分为多页打印 41一、VISIO 的基本操作界面与功能以下是 VISIO 的基本操作界面：A表示菜单和工具栏，使用方法同 word 和 excel。B在打开页面时，会出现最适当的尺寸、方位、比例、格线以与刻度等。C 点选工具栏上按钮旁边的下拉箭头时，会出现与该钮有关的工具。D 可以利用格线来把图形排列整齐。E 当鼠标指向工具栏上的按钮时，会在旁边出现一个说明，显示该按钮的功能。F 页面左侧表示模具中预设的图形。G 在页面标签列中，您可以快速地新增、删除、更名或排序页面，按下鼠标右键即可选择。H 当鼠标指向左边功能区上的图形时，会出现该图形的说明。I 假如档案包含很多页，您可以利用下方的水平卷动轴来阅览所有的页面。接着，我们将对 VISIO 的功能与使用做更详细的说明。二、模板与模具的选择在 Visio 2024 中，可以用现成的模板来完成您想要制作的成品，其方法如下：1. 打开 VISIO，会出现如下画面：2. 只需用鼠标双击右侧预览区中的模板，便能打开模板，接着会出现全新的页面以与一些模具。3. 对于中国石油部控制项目，我们设计了专门的模板。只要打开 VISIO 文件“中国石油流程图”，则自动跳出该模板。三、模具主要容介绍跨职能流程图可以让我们很清楚的了解流程与部门之间的关系。1. 建立一个新的跨职能流程图建立一个新的跨职能流程图，可以从模板中选择中国石油流程图或从跨职能流程图模具中拖拽“职能带区”。要建立一个水平或垂直跨职能流程图的方法如下：1) 此时会出现“跨职能流程图”对话框，选择以垂直或水平方式出现，再输入职能带区的数目（最高五层），以与是否要在职能带区的最顶端加入标题。2) 选...
