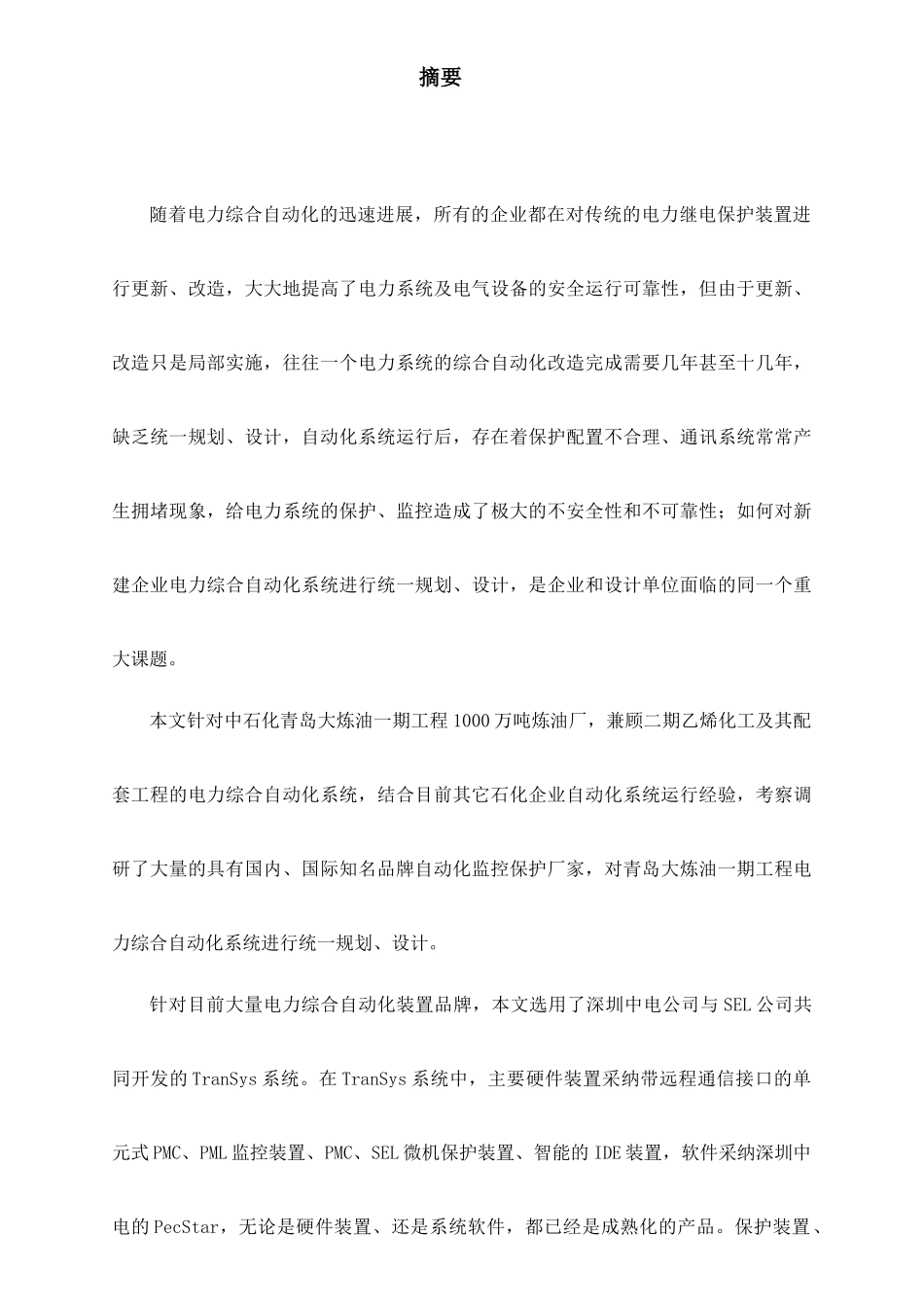

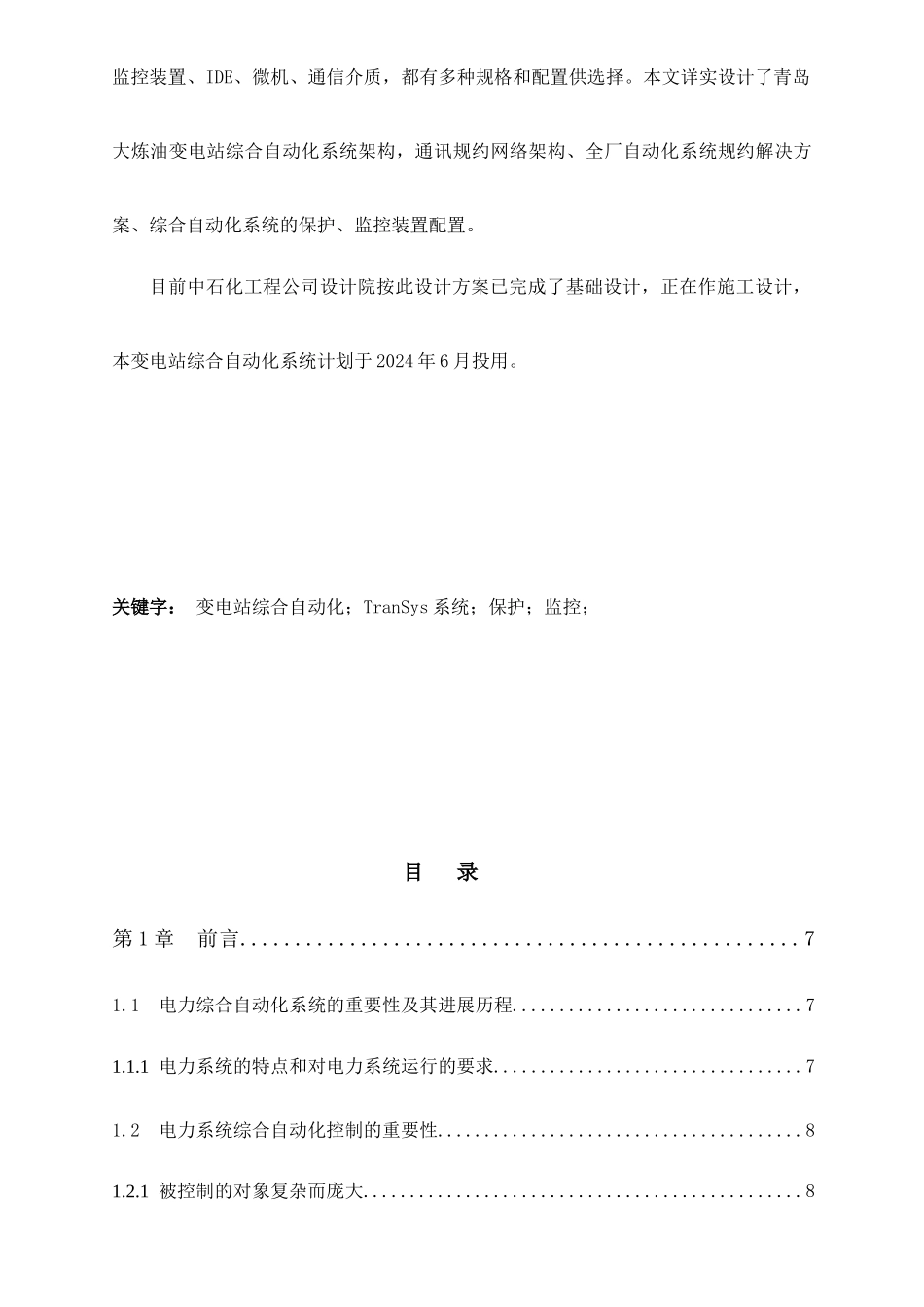

中石化青岛大炼油工程全厂电力综合自动化系统设计二○○六年五月中石化青岛大炼油工程全厂电力综合自动化系统设计摘要随着电力综合自动化的迅速进展，所有的企业都在对传统的电力继电保护装置进行更新、改造，大大地提高了电力系统及电气设备的安全运行可靠性，但由于更新、改造只是局部实施，往往一个电力系统的综合自动化改造完成需要几年甚至十几年，缺乏统一规划、设计，自动化系统运行后，存在着保护配置不合理、通讯系统常常产生拥堵现象，给电力系统的保护、监控造成了极大的不安全性和不可靠性；如何对新建企业电力综合自动化系统进行统一规划、设计，是企业和设计单位面临的同一个重大课题。本文针对中石化青岛大炼油一期工程 1000 万吨炼油厂，兼顾二期乙烯化工及其配套工程的电力综合自动化系统，结合目前其它石化企业自动化系统运行经验，考察调研了大量的具有国内、国际知名品牌自动化监控保护厂家，对青岛大炼油一期工程电力综合自动化系统进行统一规划、设计。针对目前大量电力综合自动化装置品牌，本文选用了深圳中电公司与 SEL 公司共同开发的 TranSys 系统。在 TranSys 系统中，主要硬件装置采纳带远程通信接口的单元式 PMC、PML 监控装置、PMC、SEL 微机保护装置、智能的 IDE 装置，软件采纳深圳中电的 PecStar，无论是硬件装置、还是系统软件，都已经是成熟化的产品。保护装置、监控装置、IDE、微机、通信介质，都有多种规格和配置供选择。本文详实设计了青岛大炼油变电站综合自动化系统架构，通讯规约网络架构、全厂自动化系统规约解决方案、综合自动化系统的保护、监控装置配置。目前中石化工程公司设计院按此设计方案已完成了基础设计，正在作施工设计，本变电站综合自动化系统计划于 2024 年 6 月投用。关键字： 变电站综合自动化；TranSys 系统；保护；监控；目 录第 1 章 前言...................................................71.1 电力综合自动化系统的重要性及其进展历程...............................71.1.1 电力系统的特点和对电力系统运行的要求.................................71.2 电力系统综合自动化控制的重要性.......................................81.2.1 被控制的对象复杂而庞大...............................................81.2.2 被控制的参数很多.....................................................81.2.3 干扰严重.....................................
