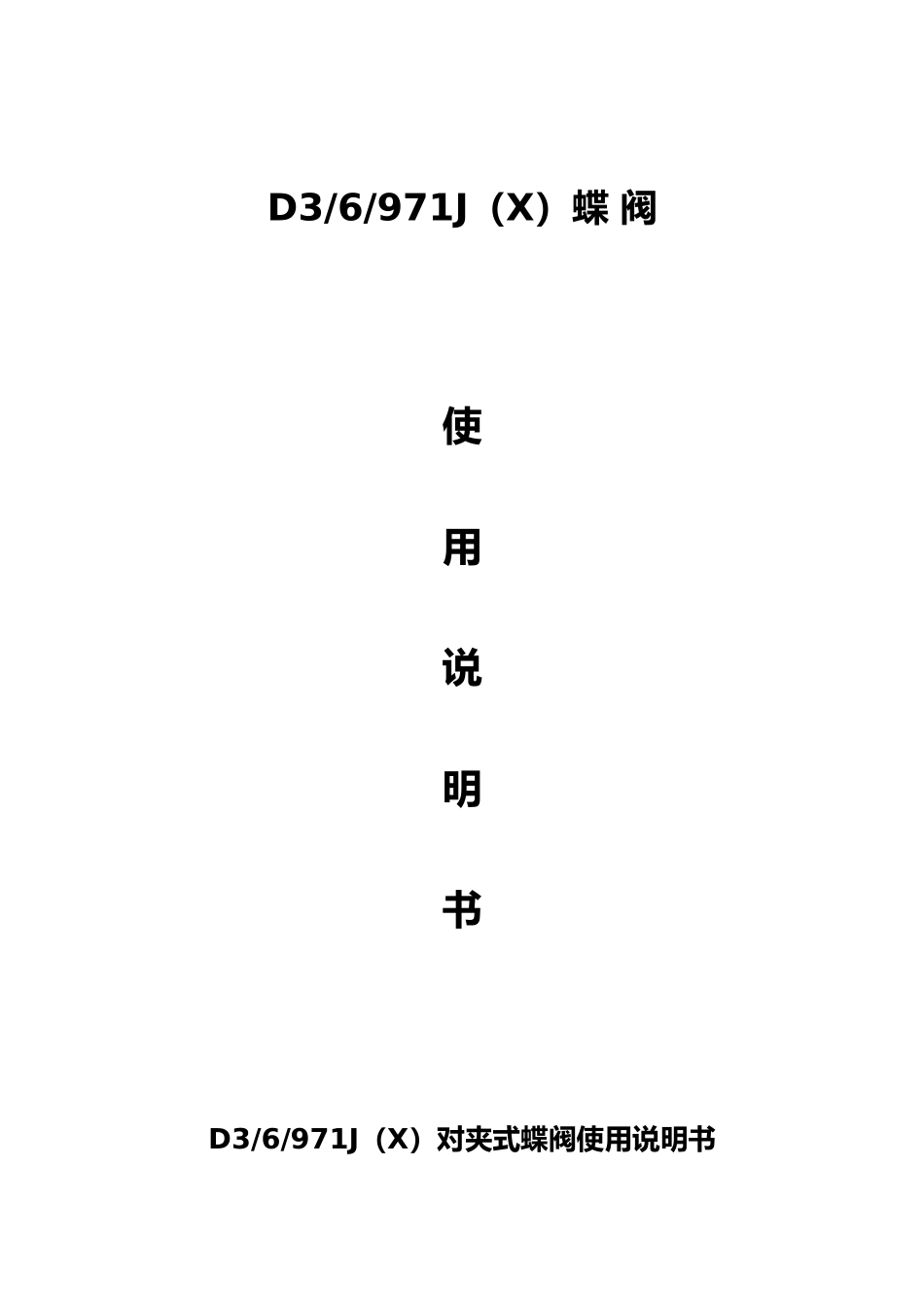

D3/6/971J（X）蝶 阀使用说明书D3/6/971J（X）对夹式蝶阀使用说明书 该系列蝶阀为软密封对夹式，驱动装置通过阀轴带动阀板作 0-90゜围旋转，作起闭和调节动作。1.压力级：1.0MPa，1.6 MPa;2.使用温度：-15℃---75℃；3.适用介质：水、蒸汽、天然气、食品、药品、油类。一、结构特点：1、结构简单紧凑，90゜围旋转起闭迅速、准确；2、操作扭矩小，省力轻巧；3、双向密封、泄漏量为零。二、安装使用注意事项：1、该系列蝶阀可以安装在任意位置的管道上，客户根据自动控制系统的要求，结合驱动装置进行安装，安装位置应保证使用、维修方便；2、该系列蝶阀可双向使用无需考虑介质流向；3、存放应保持干燥，阀板处于微闭状态（约 3～5°）；4、安装前应清理阀门腔，不允许有污物附着。5、驱动装置具体安装、使用、贮存、保管等注意事项，按相关要求执行。三、常见故障与排除方法：常见故障产生原因排除方法关闭不严1、管道有杂物；2、管道法兰选用错误，安装有错位1、清除杂物2、选用蝶式专用法兰无法开起1、驱动装置与阀轴之间的连接平键损坏；2、阀轴与阀板连接锥销断裂或脱落1、更换连接平键；2、更换连接锥销Z41H 闸 阀使用说明书Z41H 闸阀使用说明书 Z41H 闸阀为阀板在阀杆的带动下，沿阀座密封面作升降运动而达到启闭的目的。 1 、 压 力 级 ： 1.0MPa, 1.6MPa, 2.5 MPa, 4.0MPa,6.4 MPa,10 MPa; 2、使用温度：-29℃---425℃ 3、使用介质：水、蒸汽、油品等非腐蚀性介质。一、结构特点 1、阀体通道为全通径，流体阻力小。 2、介质可从闸阀二侧任意方向流过，不受介质流动方向的限制。 3、全开对密封面受冲蚀性较小，密封性能好。二、维护保养 1、运输途中的维护阀门在运输途中应注意要轻装轻卸，以防止法兰密封面磕碰损坏，应将密封面擦洁净后再关闭。要确保油漆、铭牌和法兰密封面的完好，现场要作好防雨、防尘工作。 2、保管中的维护对入库的阀门，要仔细擦拭、清洗阀门在运输过程中的积水和灰尘，对容易生锈的加工面、阀杆、密封面应涂上一层防锈剂或贴上一层防锈纸加以保护。阀门进出口通道的密封盖要封好，以免赃物进入。对在运输中损坏、丢失的阀门零件，应与时配齐。 3、阀门安装注意事项 3.1、阀门搬运时要小心轻放，更不允许丢掷，以免阀杆扭断与各部件损伤。 3.2、在安装时应清除阀腔部和管道中尘屑杂物，以避开擦伤阀体与阀板密封面，以致发生渗漏。 3.3、带传动机构的闸阀（如齿轮传动、电动、气动...
