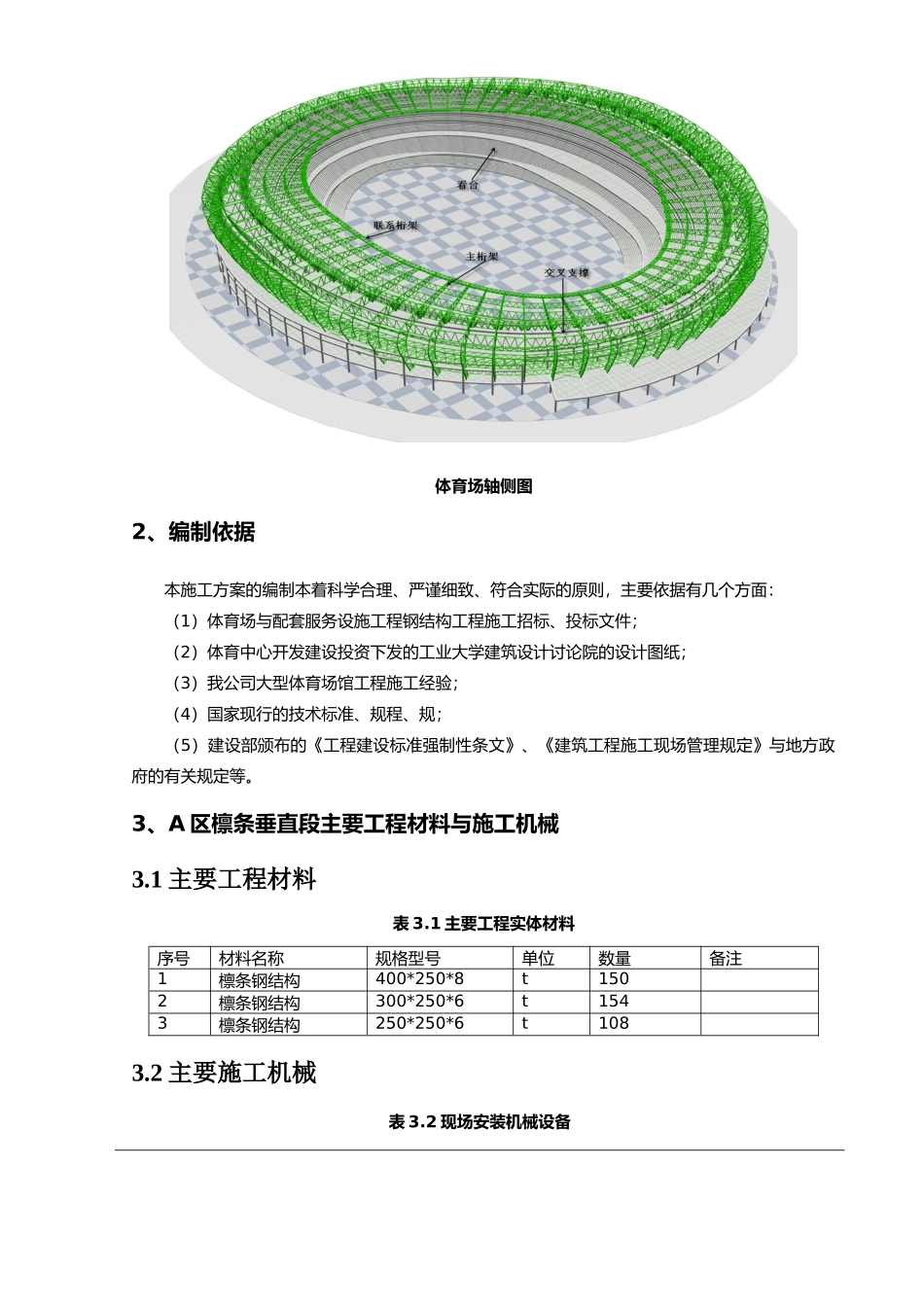

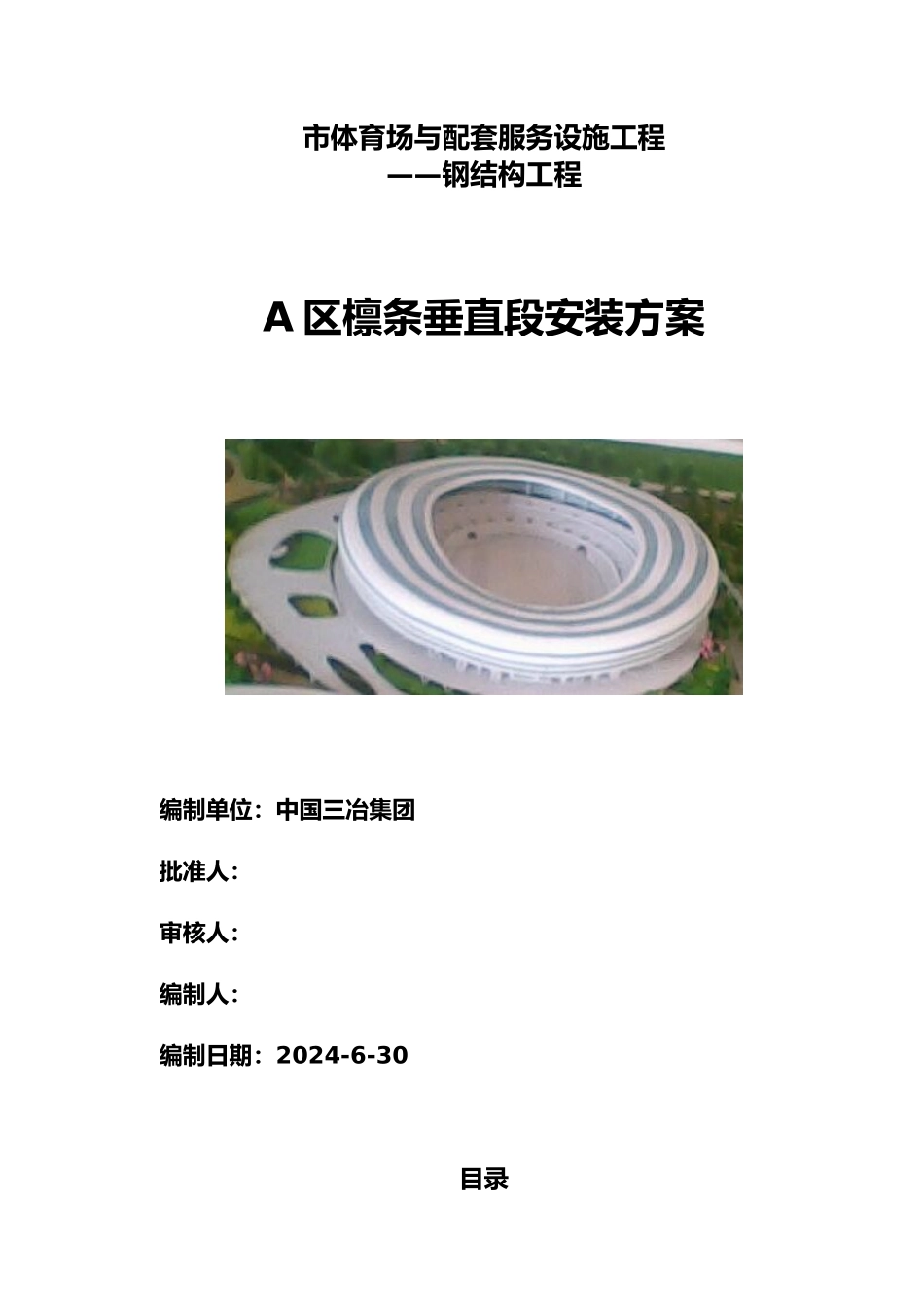

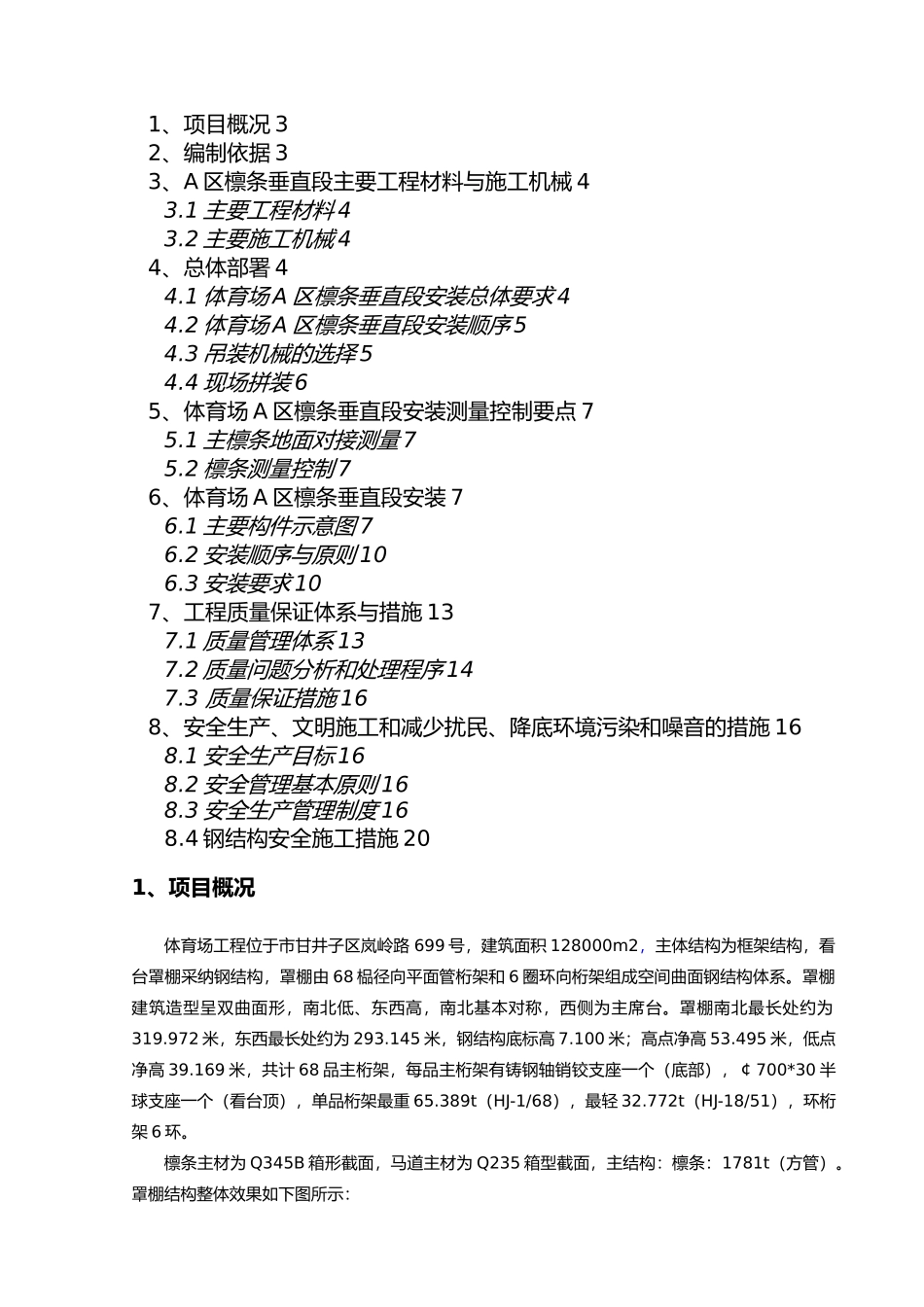

市体育场与配套服务设施工程——钢结构工程A 区檩条垂直段安装方案编制单位:中国三冶集团批准人:审核人:编制人:编制日期:2024-6-30目录1、项目概况 32、编制依据 33、A 区檩条垂直段主要工程材料与施工机械 43.1 主要工程材料 43.2 主要施工机械 44、总体部署 44.1 体育场 A 区檩条垂直段安装总体要求 44.2 体育场 A 区檩条垂直段安装顺序 54.3 吊装机械的选择 54.4 现场拼装 65、体育场 A 区檩条垂直段安装测量控制要点 75.1 主檩条地面对接测量 75.2 檩条测量控制 76、体育场 A 区檩条垂直段安装 76.1 主要构件示意图 76.2 安装顺序与原则 106.3 安装要求 107、工程质量保证体系与措施 137.1 质量管理体系 137.2 质量问题分析和处理程序 147.3 质量保证措施 168、安全生产、文明施工和减少扰民、降底环境污染和噪音的措施 168.1 安全生产目标 168.2 安全管理基本原则 168.3 安全生产管理制度 168.4 钢结构安全施工措施 201、项目概况体育场工程位于市甘井子区岚岭路 699 号,建筑面积 128000m2,主体结构为框架结构,看台罩棚采纳钢结构,罩棚由 68 榀径向平面管桁架和 6 圈环向桁架组成空间曲面钢结构体系。罩棚建筑造型呈双曲面形,南北低、东西高,南北基本对称,西侧为主席台。罩棚南北最长处约为319.972 米,东西最长处约为 293.145 米,钢结构底标高 7.100 米;高点净高 53.495 米,低点净高 39.169 米,共计 68 品主桁架,每品主桁架有铸钢轴销铰支座一个(底部),¢700*30 半球支座一个(看台顶),单品桁架最重 65.389t(HJ-1/68),最轻 32.772t(HJ-18/51),环桁架 6 环。檩条主材为 Q345B 箱形截面,马道主材为 Q235 箱型截面,主结构:檩条:1781t(方管)。罩棚结构整体效果如下图所示:体育场轴侧图2、编制依据本施工方案的编制本着科学合理、严谨细致、符合实际的原则,主要依据有几个方面: (1)体育场与配套服务设施工程钢结构工程施工招标、投标文件;(2)体育中心开发建设投资下发的工业大学建筑设计讨论院的设计图纸;(3)我公司大型体育场馆工程施工经验;(4)国家现行的技术标准、规程、规;(5)建设部颁布的《工程建设标准强制性条文》、《建筑工程施工现场管理规定》与地方政府的有关规定等。3、A 区檩条垂直段主要工程材料与施工机械3.1 主要工程材料表 3.1 主要工程实体材料序号材料名称规格型号单位数量备注1檩...
