化工原理课程设计分离苯-甲苯筛板精馏塔的设计

化工原理课程设计分离苯-甲苯筛板精馏塔的设计_第1页
1/31
化工原理课程设计分离苯-甲苯筛板精馏塔的设计_第2页
2/31
化工原理课程设计分离苯-甲苯筛板精馏塔的设计_第3页
3/31

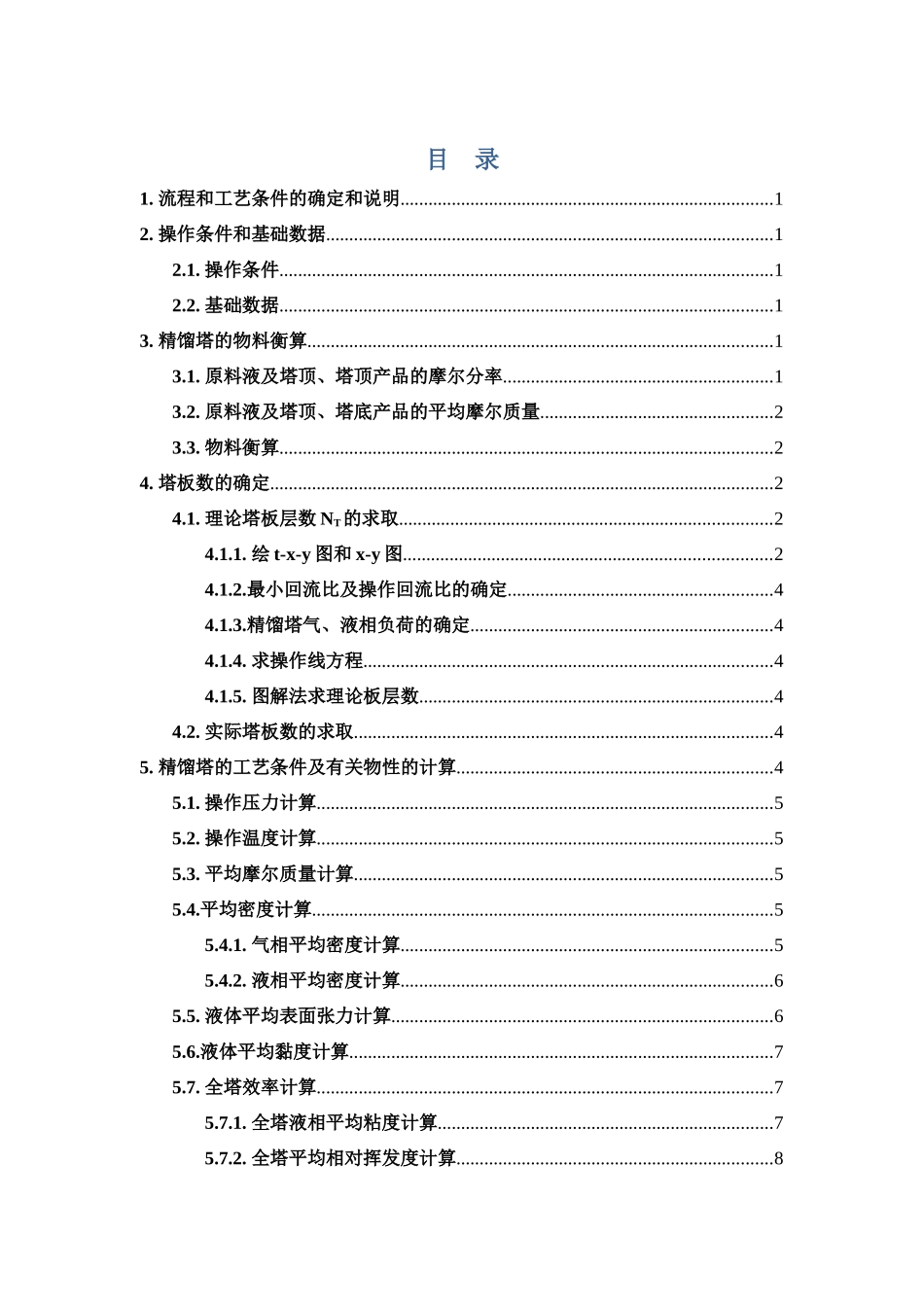

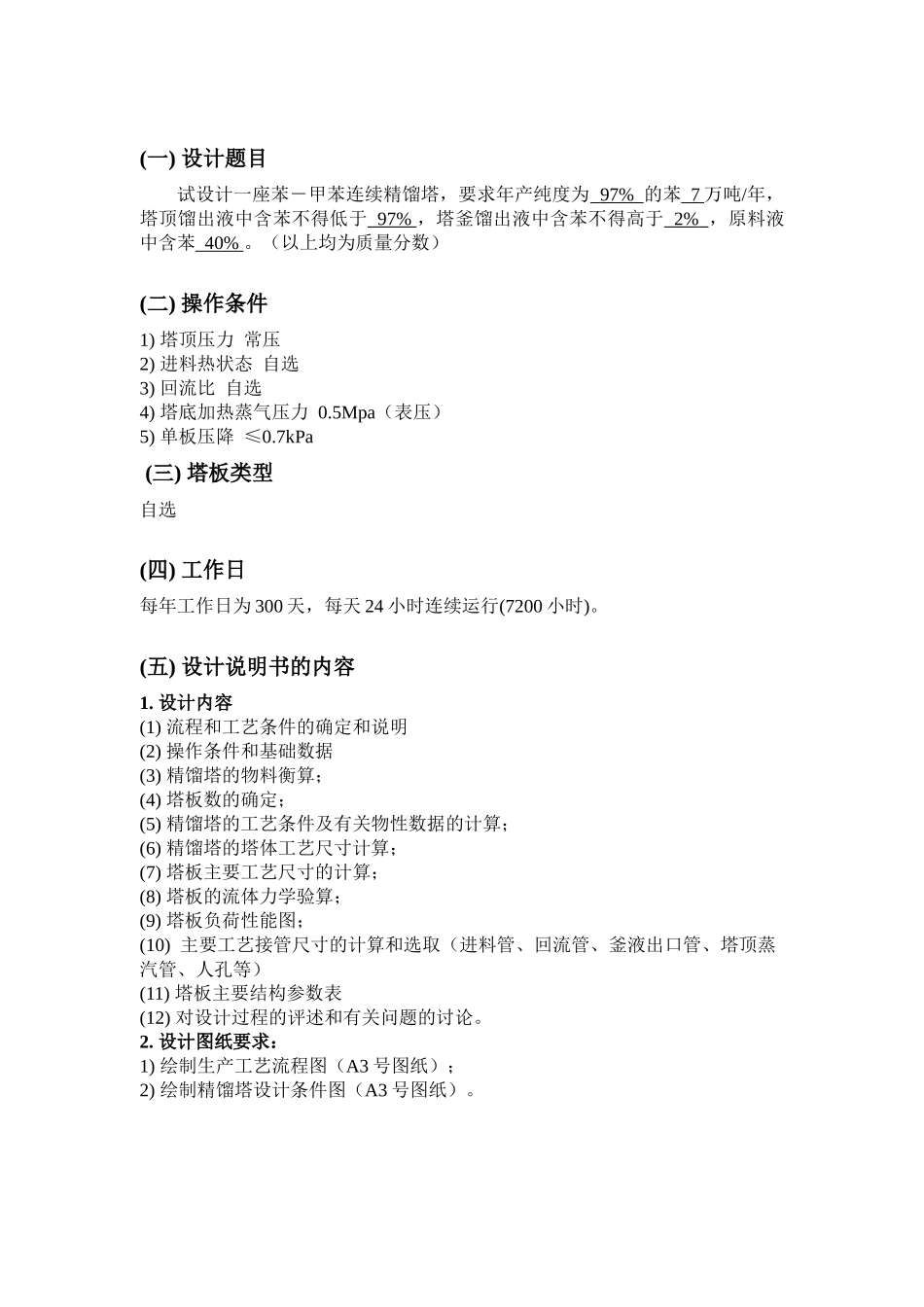

Xx 学 院化工原理课程设计题 目 分离苯 - 甲苯筛板精馏塔的设计 系 (院) 化学与化工系 专 业 应用化工技术 班 级 2024 级 5 班 学生姓名 学 号 指导老师 职 称 2024 年 6 月 6 日设计任务书(一) 设计题目试设计一座苯-甲苯连续精馏塔,要求年产纯度为 97% 的苯 7 万吨/年,塔顶馏出液中含苯不得低于 97% ,塔釜馏出液中含苯不得高于 2% ,原料液中含苯 40% 。(以上均为质量分数)(二) 操作条件1) 塔顶压力 常压 2) 进料热状态 自选 3) 回流比 自选 4) 塔底加热蒸气压力 0.5Mpa(表压) 5) 单板压降 ≤0.7kPa (三) 塔板类型自选(四) 工作日每年工作日为 300 天,每天 24 小时连续运行(7200 小时)。(五) 设计说明书的内容1. 设计内容(1) 流程和工艺条件的确定和说明(2) 操作条件和基础数据(3) 精馏塔的物料衡算; (4) 塔板数的确定; (5) 精馏塔的工艺条件及有关物性数据的计算; (6) 精馏塔的塔体工艺尺寸计算; (7) 塔板主要工艺尺寸的计算; (8) 塔板的流体力学验算; (9) 塔板负荷性能图; (10) 主要工艺接管尺寸的计算和选取(进料管、回流管、釜液出口管、塔顶蒸汽管、人孔等)(11) 塔板主要结构参数表(12) 对设计过程的评述和有关问题的讨论。2. 设计图纸要求: 1) 绘制生产工艺流程图(A3 号图纸); 2) 绘制精馏塔设计条件图(A3 号图纸)。目 录1. 流程和工艺条件的确定和说明................................................................................12. 操作条件和基础数据................................................................................................12.1. 操作条件..........................................................................................................12.2. 基础数据..........................................................................................................13. 精馏塔的物料衡算....................................................................................................13.1. 原料液及塔顶、塔顶产品的摩尔分率..........................................................13.2. 原料液及塔顶、塔底产品的平均摩尔质量..................................................23.3. 物料衡算..................................
