单相本地费控智能电能表载波使用说明书

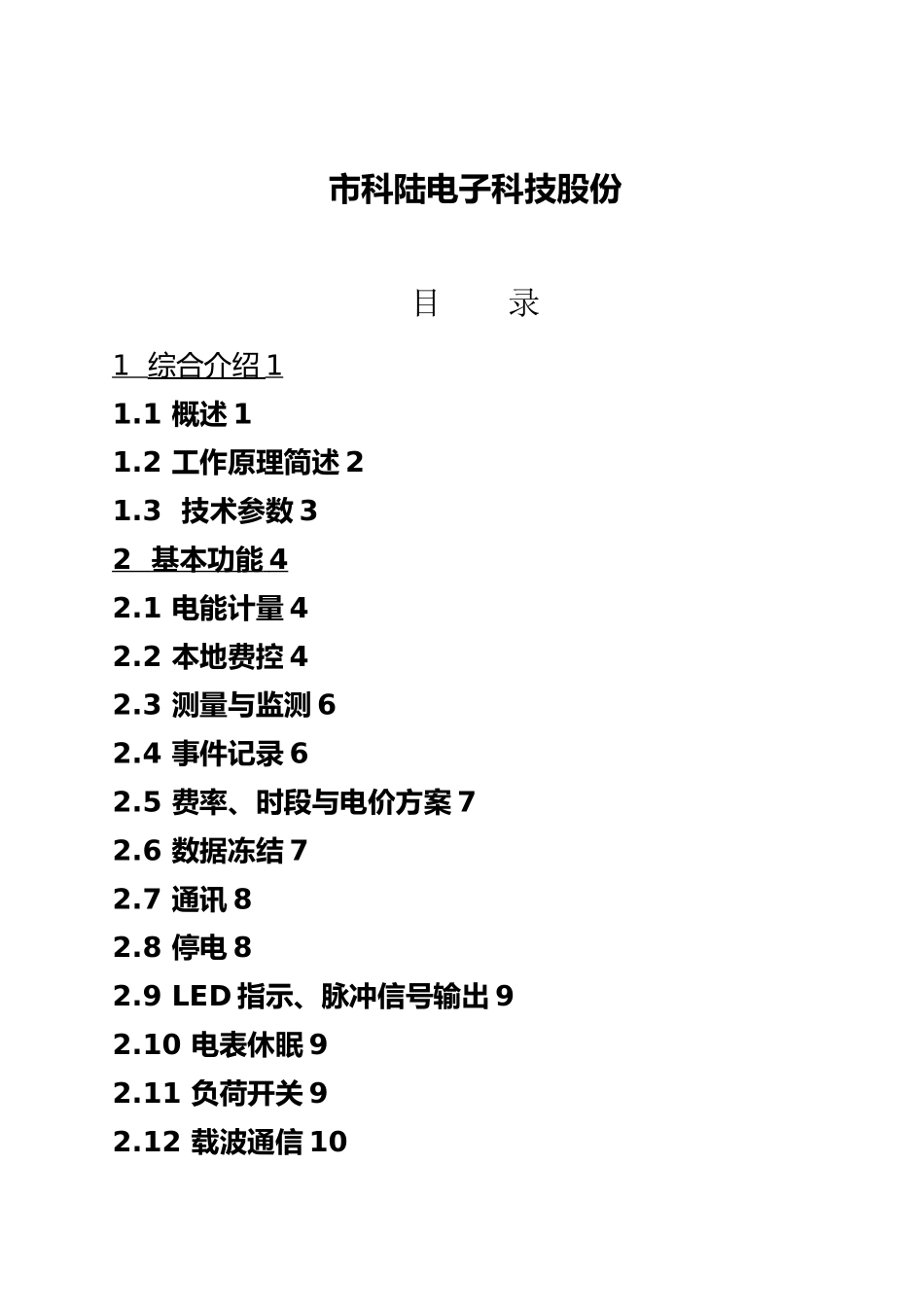

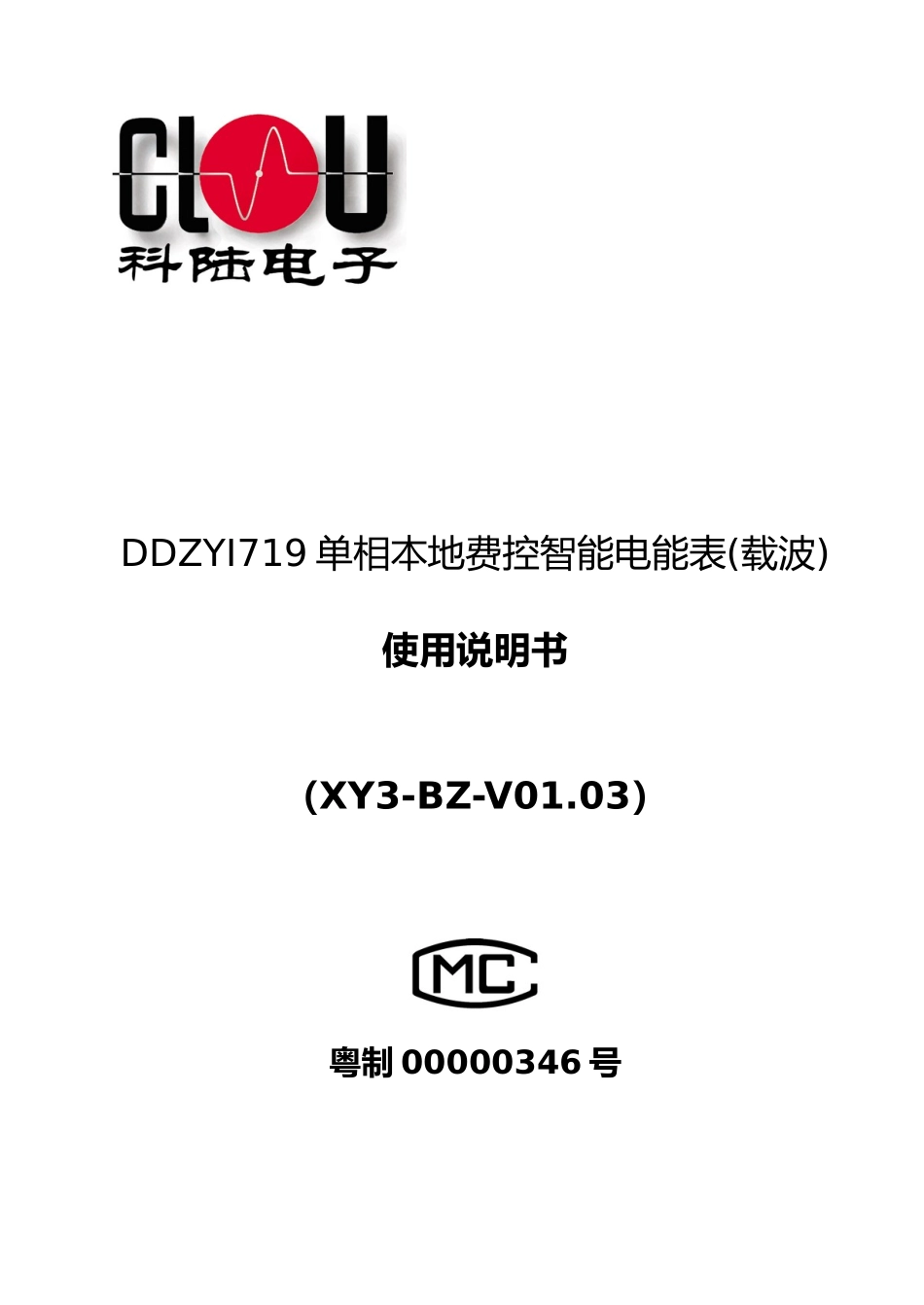

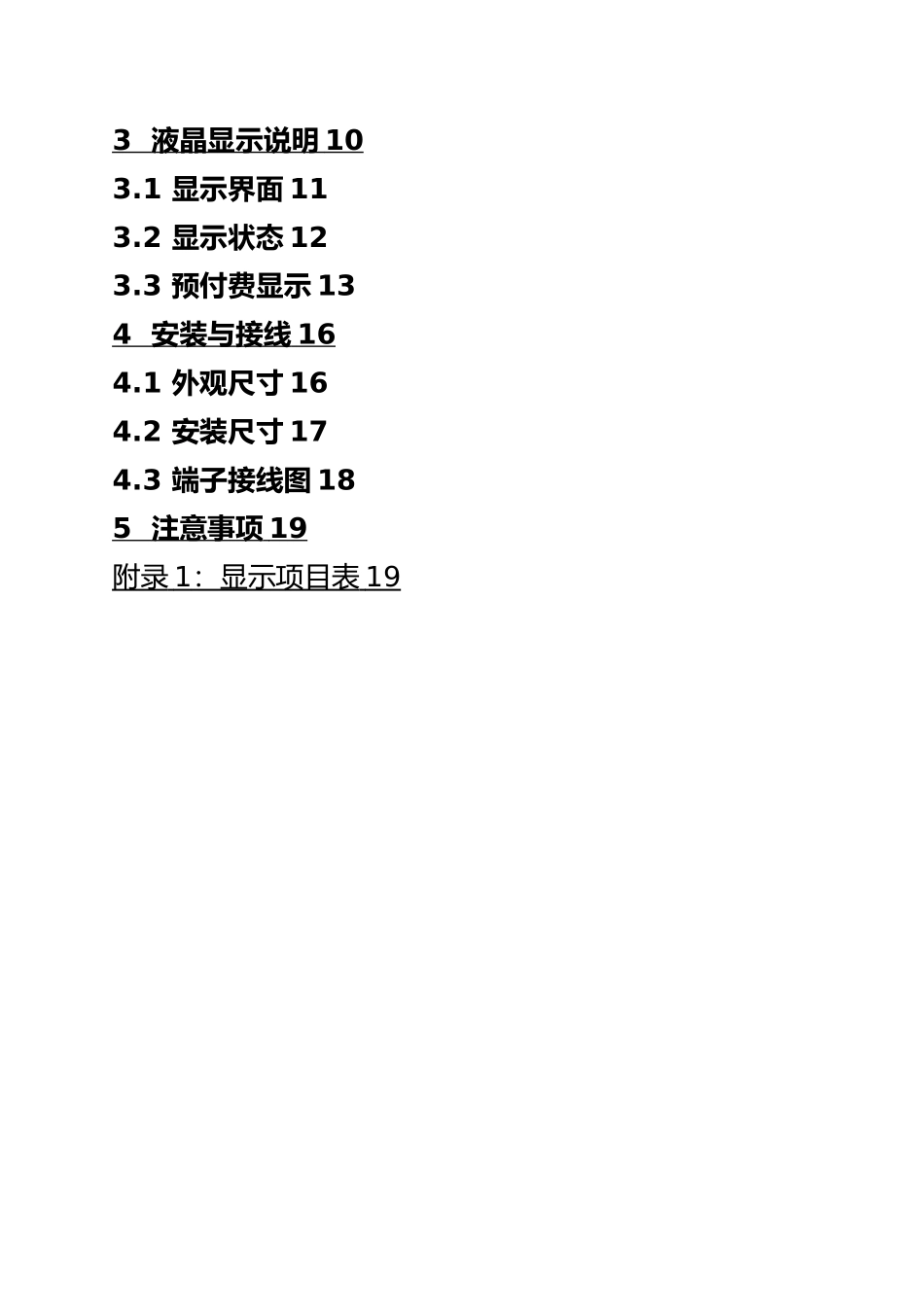

DDZYI719 单相本地费控智能电能表(载波)使用说明书（XY3-BZ-V01.03）粤制 00000346 号市科陆电子科技股份目 录1 综合介绍 1 1.1 概述 11.2 工作原理简述 21.3 技术参数 32 基本功能 4 2.1 电能计量 42.2 本地费控 42.3 测量与监测 62.4 事件记录 62.5 费率、时段与电价方案 72.6 数据冻结 72.7 通讯 82.8 停电 82.9 LED 指示、脉冲信号输出 92.10 电表休眠 92.11 负荷开关 92.12 载波通信 103 液晶显示说明 10 3.1 显示界面 113.2 显示状态 123.3 预付费显示 134 安装与接线 16 4.1 外观尺寸 164.2 安装尺寸 174.3 端子接线图 185 注意事项 19 附录 1 ：显示项目表 19 1 综合介绍1.1 概述DDZYI719 单相本地费控智能电能表(载波)是市科陆电子科技股份研制生产的新一代智能型高科技电能计量产品。它以 MCU+计量芯片技术为基础，采纳当今最新集成电路技术，根据电能表有关国际(IEC)标准和我国电力标准DL/T614-2024《多功能电能表》、DL/T645-2024《多功能电能表通信协议》、GB/T 17215.321-2024 《沟通电测量设备 特别要求-第 21 部分静止式有功电能表（1 级和 2 级）》、GB/T15284-2024《多费率电能表 特别要求》、Q／GDW 364-2024《单相智能电能表技术规》、Q／GDW 354-2024《智能电能表功能规》、Q／GDW 355-2024《单相智能电能表型式规》、Q／GDW 365-2024《智能电能表信息交换安全认证技术规》等设计制造。它 集 计 量 、 费 控 、 监 控 、 报 警 、 显 示 、 费 控 、 冻 结 、RS485 通讯、红外通讯、载波通讯功能于一身，实现单个居民用户的用电计量和用电信息采集存储。本地费控电能表是在本地实现费控功能的电能表。本地费控电能表支持 CPU 卡、射频卡等固态介质进行充值与参数设置，同时也支持通过虚拟介质远程实现充值、参数设置与控制功能的电能表，即本地付费功能与远程付费功能是本地费控电能表所具有的两种付费方式， 其费控功能都是在智能电能表部实现。1.2 工作原理简述本产品由计量芯片、高速数据处理器、实时时钟、数据接口等设备组成。在高速数据处理器的控制下，通过计量芯片准确获得电网运行各实时参数，并依据相应费率等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换，其原理框图如图 1所示。图 1 原理方框图1.3 技术参数1.3.1 主要技术参数型号DDZYI719精度...
