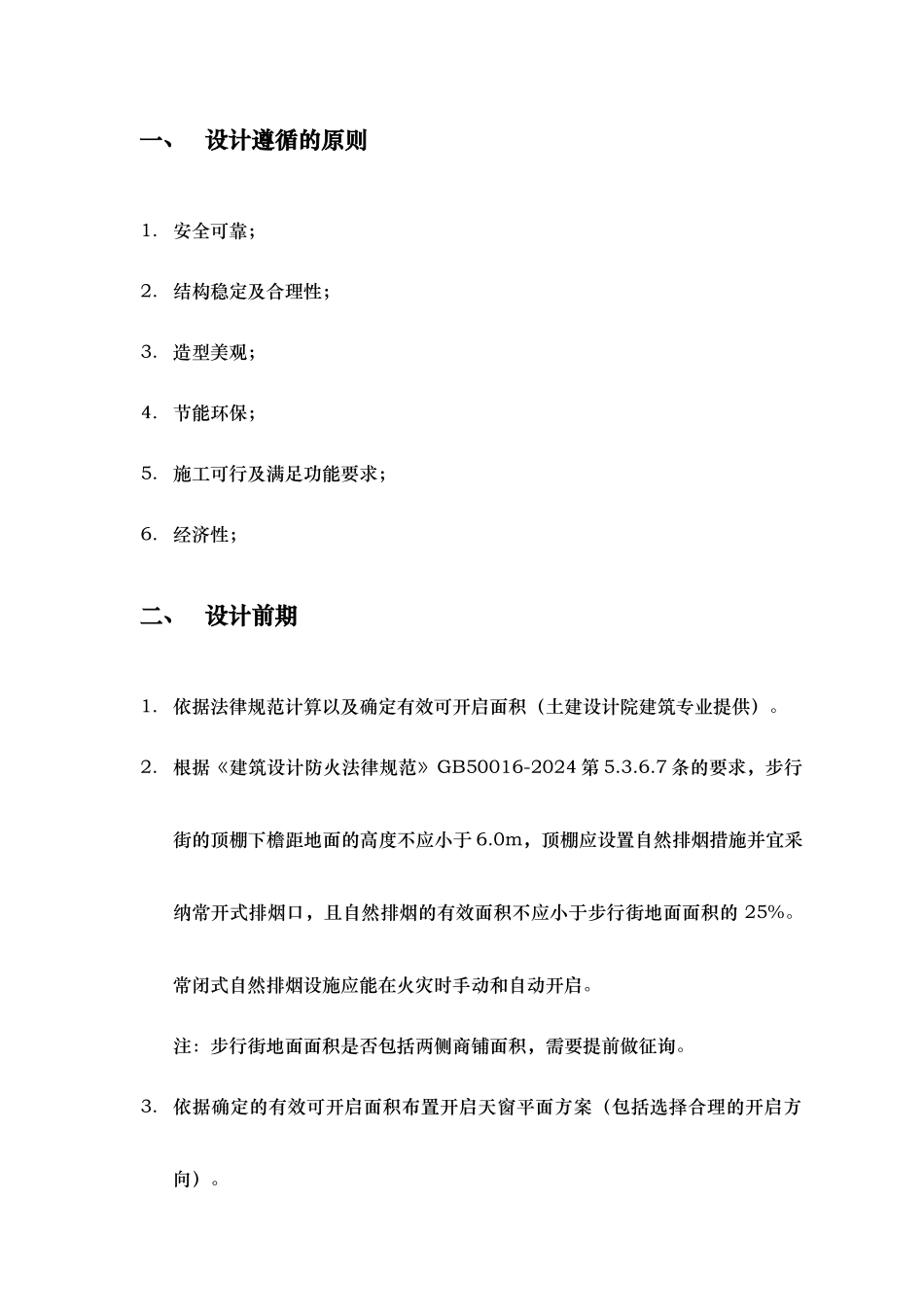

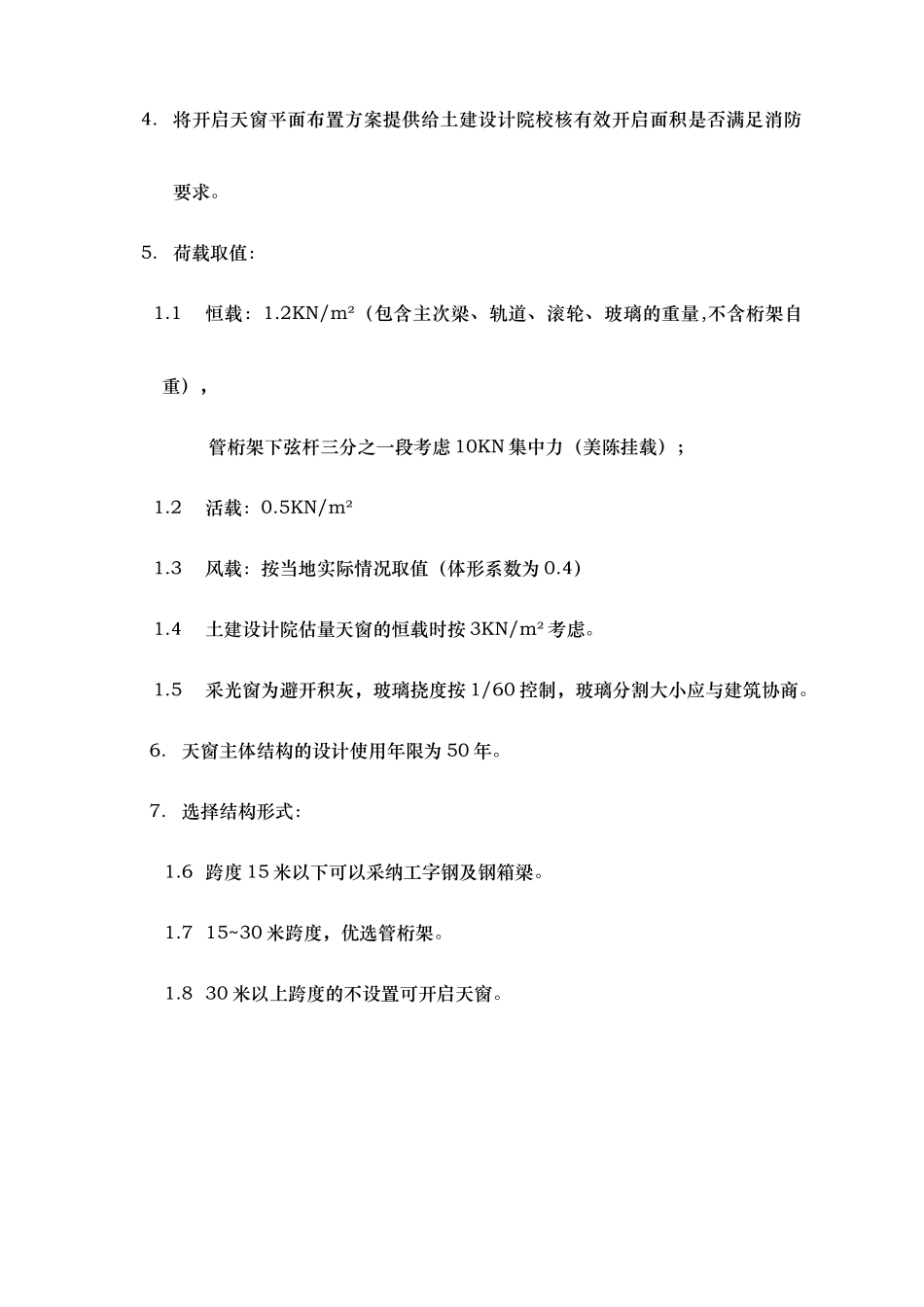

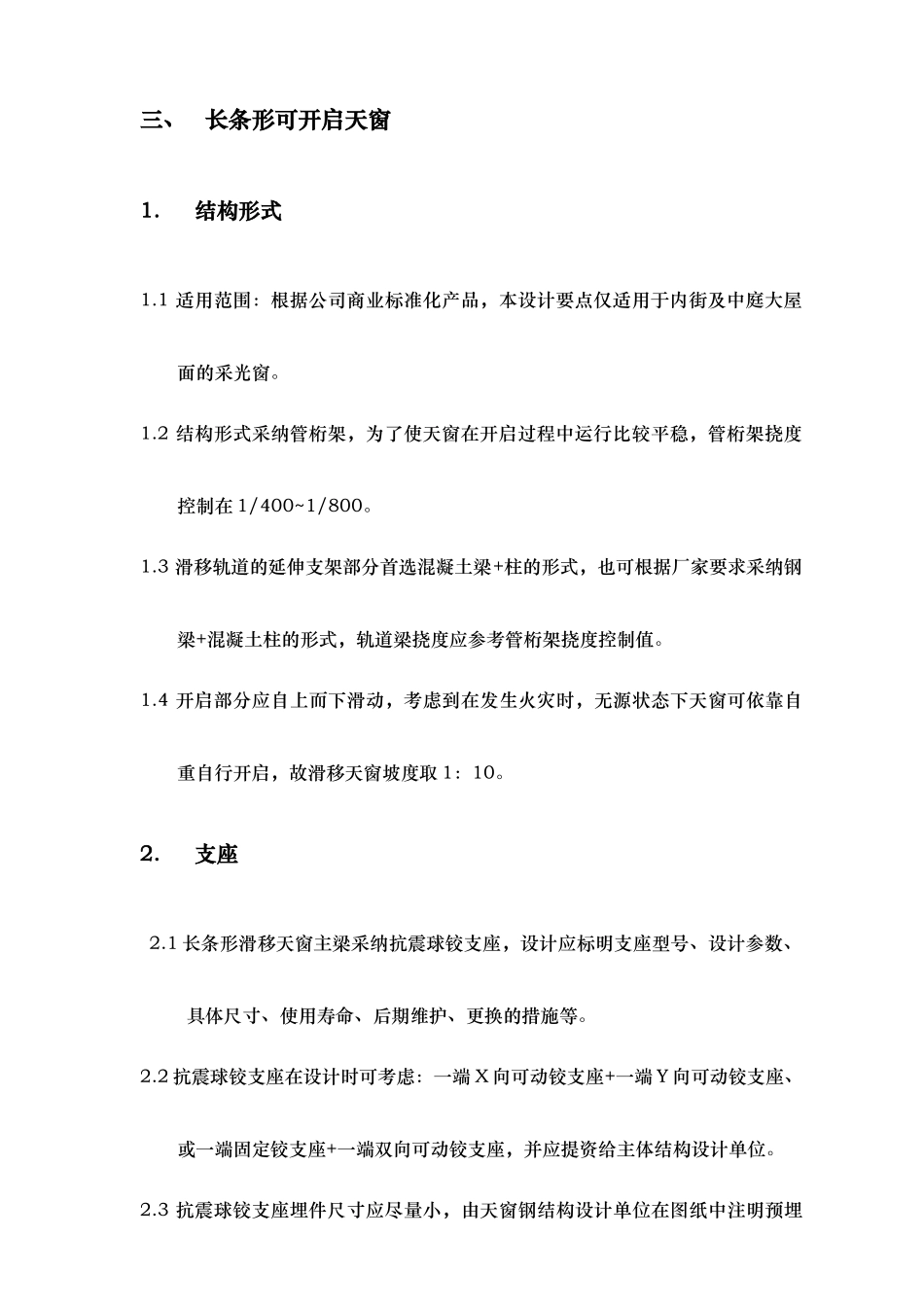

一、设计遵循的原则1.安全可靠；2.结构稳定及合理性； 3.造型美观；4.节能环保； 5.施工可行及满足功能要求；6.经济性；二、设计前期1.依据法律规范计算以及确定有效可开启面积（土建设计院建筑专业提供）。2.根据《建筑设计防火法律规范》GB50016-2024 第 5.3.6.7 条的要求，步行街的顶棚下檐距地面的高度不应小于 6.0m，顶棚应设置自然排烟措施并宜采纳常开式排烟口，且自然排烟的有效面积不应小于步行街地面面积的 25%。常闭式自然排烟设施应能在火灾时手动和自动开启。 注：步行街地面面积是否包括两侧商铺面积，需要提前做征询。3.依据确定的有效可开启面积布置开启天窗平面方案（包括选择合理的开启方向）。4.将开启天窗平面布置方案提供给土建设计院校核有效开启面积是否满足消防要求。5.荷载取值：1.1恒载：1.2KN/m²（包含主次梁、轨道、滚轮、玻璃的重量,不含桁架自重）， 管桁架下弦杆三分之一段考虑 10KN 集中力（美陈挂载）；1.2活载：0.5KN/m²1.3风载：按当地实际情况取值（体形系数为 0.4）1.4土建设计院估量天窗的恒载时按 3KN/m² 考虑。1.5采光窗为避开积灰，玻璃挠度按 1/60 控制，玻璃分割大小应与建筑协商。6.天窗主体结构的设计使用年限为 50 年。7.选择结构形式：1.6 跨度 15 米以下可以采纳工字钢及钢箱梁。1.7 15~30 米跨度，优选管桁架。1.8 30 米以上跨度的不设置可开启天窗。三、长条形可开启天窗1.结构形式1.1 适用范围：根据公司商业标准化产品，本设计要点仅适用于内街及中庭大屋面的采光窗。1.2 结构形式采纳管桁架，为了使天窗在开启过程中运行比较平稳，管桁架挠度控制在 1/400~1/800。1.3 滑移轨道的延伸支架部分首选混凝土梁+柱的形式，也可根据厂家要求采纳钢梁+混凝土柱的形式，轨道梁挠度应参考管桁架挠度控制值。1.4 开启部分应自上而下滑动，考虑到在发生火灾时，无源状态下天窗可依靠自重自行开启，故滑移天窗坡度取 1：10。2.支座2.1 长条形滑移天窗主梁采纳抗震球铰支座，设计应标明支座型号、设计参数、具体尺寸、使用寿命、后期维护、更换的措施等。2.2 抗震球铰支座在设计时可考虑：一端 X 向可动铰支座+一端 Y 向可动铰支座、或一端固定铰支座+一端双向可动铰支座，并应提资给主体结构设计单位。2.3 抗震球铰支座埋件尺寸应尽量小，由天窗钢结构设计单位在图纸中注明预埋件的定位和做法；预埋件应与混凝土柱墩一起浇注不得后埋入，应在图中注明。2.4 支...
