制冷 实验讲义

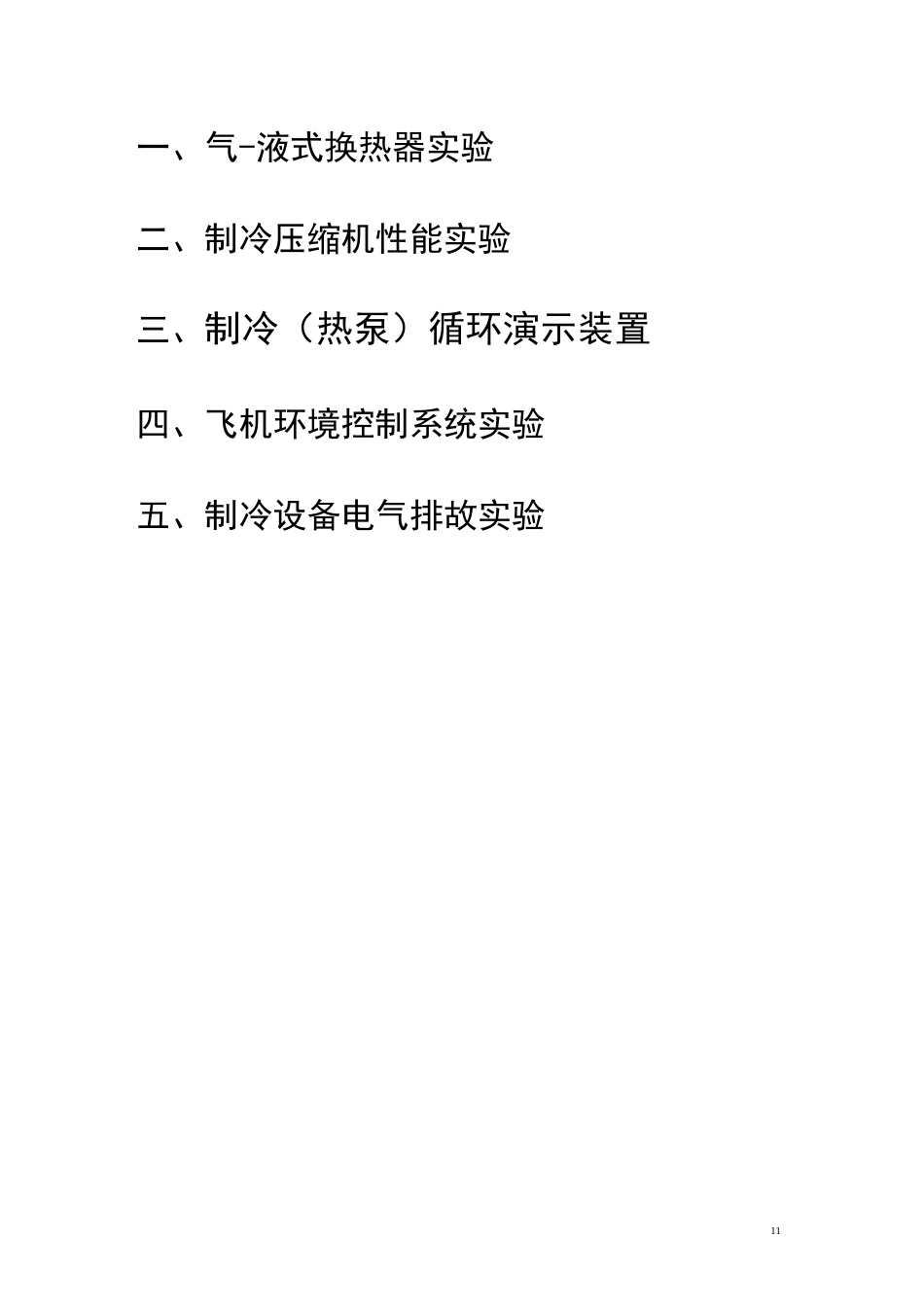

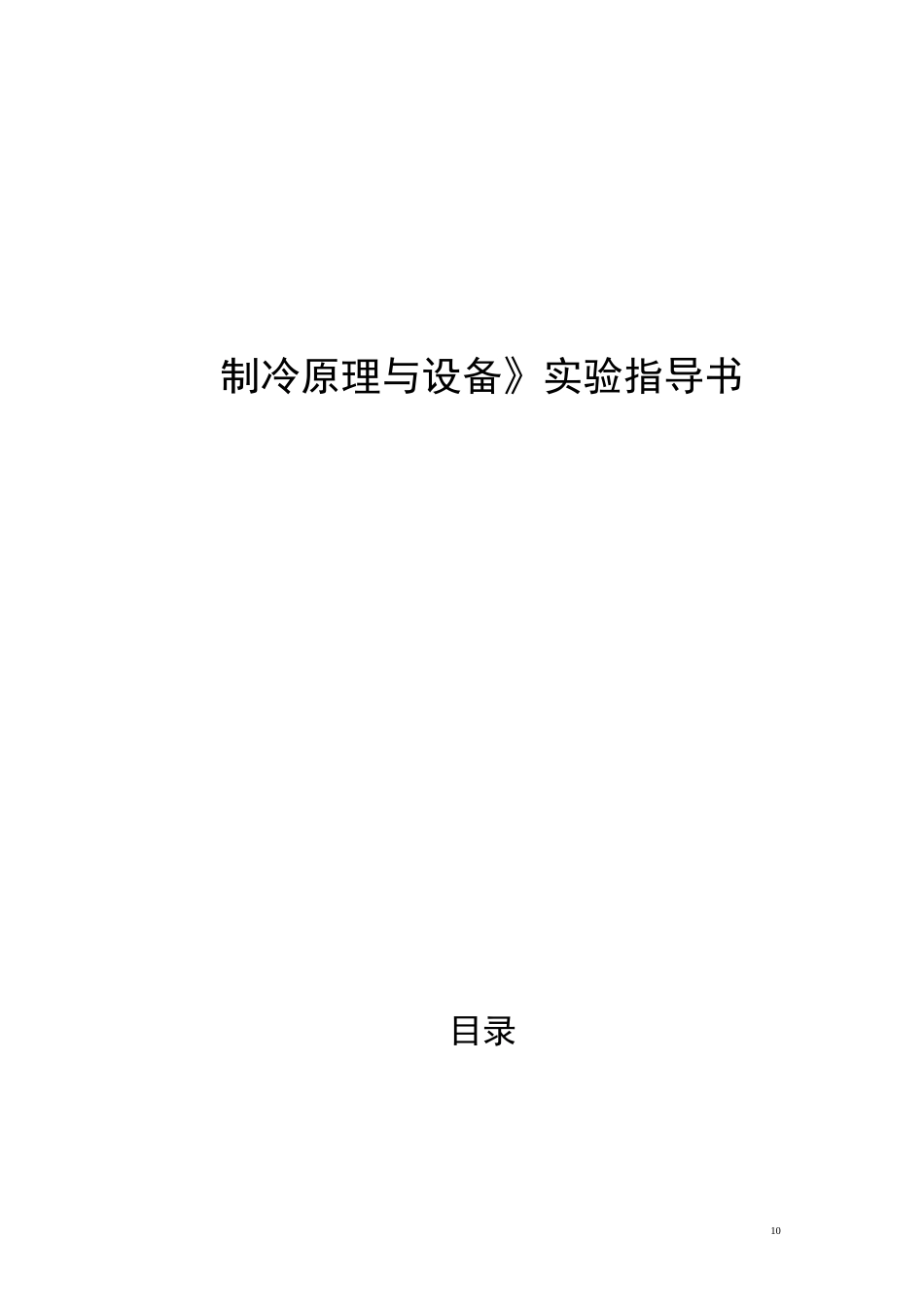

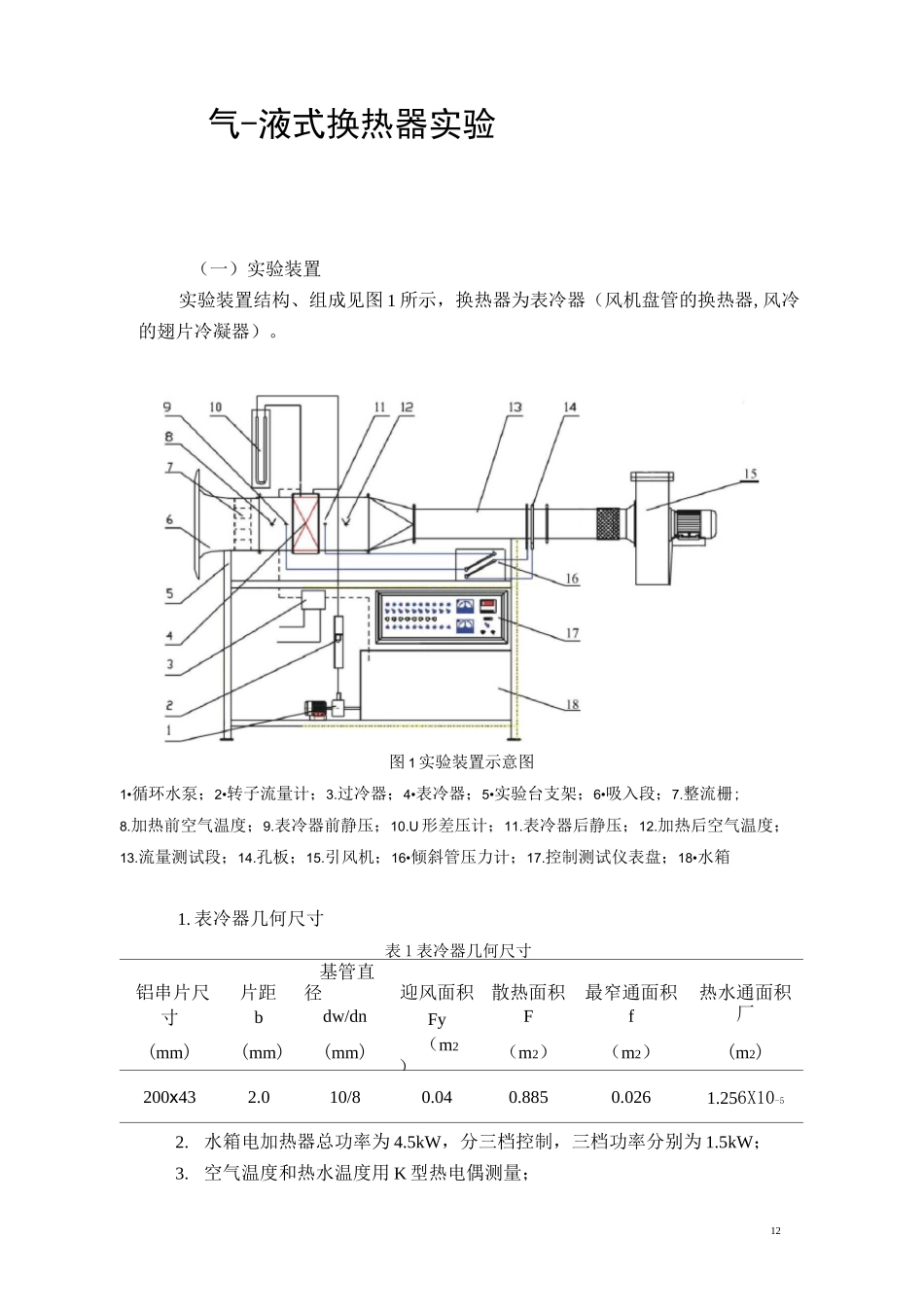

10制冷原理与设备》实验指导书目录11一、气-液式换热器实验二、制冷压缩机性能实验三、制冷（热泵）循环演示装置四、飞机环境控制系统实验五、制冷设备电气排故实验12气-液式换热器实验（一）实验装置实验装置结构、组成见图 1 所示，换热器为表冷器（风机盘管的换热器,风冷的翅片冷凝器）。图 1 实验装置示意图1•循环水泵；2•转子流量计；3.过冷器；4•表冷器；5•实验台支架；6•吸入段；7.整流栅;8.加热前空气温度；9.表冷器前静压；10.U 形差压计；11.表冷器后静压；12.加热后空气温度；13.流量测试段；14.孔板；15.引风机；16•倾斜管压力计；17.控制测试仪表盘；18•水箱1. 表冷器几何尺寸表 1 表冷器几何尺寸铝串片尺片距基管直径迎风面积散热面积最窄通面积热水通面积寸bdw/dnFyFf厂(mm)(mm)(mm)（m2）（m2）（m2）(m2)200x432.010/80.040.8850.0261.256X10-52.水箱电加热器总功率为 4.5kW，分三档控制，三档功率分别为 1.5kW；3.空气温度和热水温度用 K 型热电偶测量；134．空气流量用孔板配倾斜式微压计测量；5．空气通过换热器的流通阻力，在换热器前后的风管上设静压测嘴，配倾斜式微压计测量；热水通过换热器的流通阻力，在换热器进出口处设阻力测嘴，配压力表和 U 型管测量。6．热水流量用转子流量计测量。（二）实验步骤1.联接电源（220V,四线，50HZ，5kW）；2．向电热水箱内注水至水箱净高 5/6 处；3．用耐压胶管连接换热器进出口处的阻力测嘴和差压计的管口；4．连接倾斜式微压计及其相应的接口；5．工况调节（1）全开水箱电加热器开关，待水温接近试验温度时，打开水泵开关，利用水泵出口阀门调节热水流量；（2）视换热器情况，调节水箱电加热器功率（改变加热器投入，并利用调压器改变第三组加热器工作电压），使热水温度稳定于试验工况附近。6．停机注意事项（1）先关闭全部电热器开关；（2）十分钟后关闭水泵和风机开关；（3）最后切断电源。（三）试验方法和数据处理1．实验方法（1）拟定试验热水温度（可取 T1=50~65r）;（2）在固定热水流速，改变空气流速的工况下，进行一组试验（5 个以上工况）；（3）在固定空气流速，改变热水流速的工况下，进行一组试验（5 个以上工况）；（4）每一工况的试验，均需测定以下参数：空气进口温度（或室温）；空气出口温度及空气流量；热水进出口温度及热水流量；空气和热水通过换热器的阻力等。［注］：孔板的流量系数可事先用皮托管或风速仪进行标定。2．数据处理...
