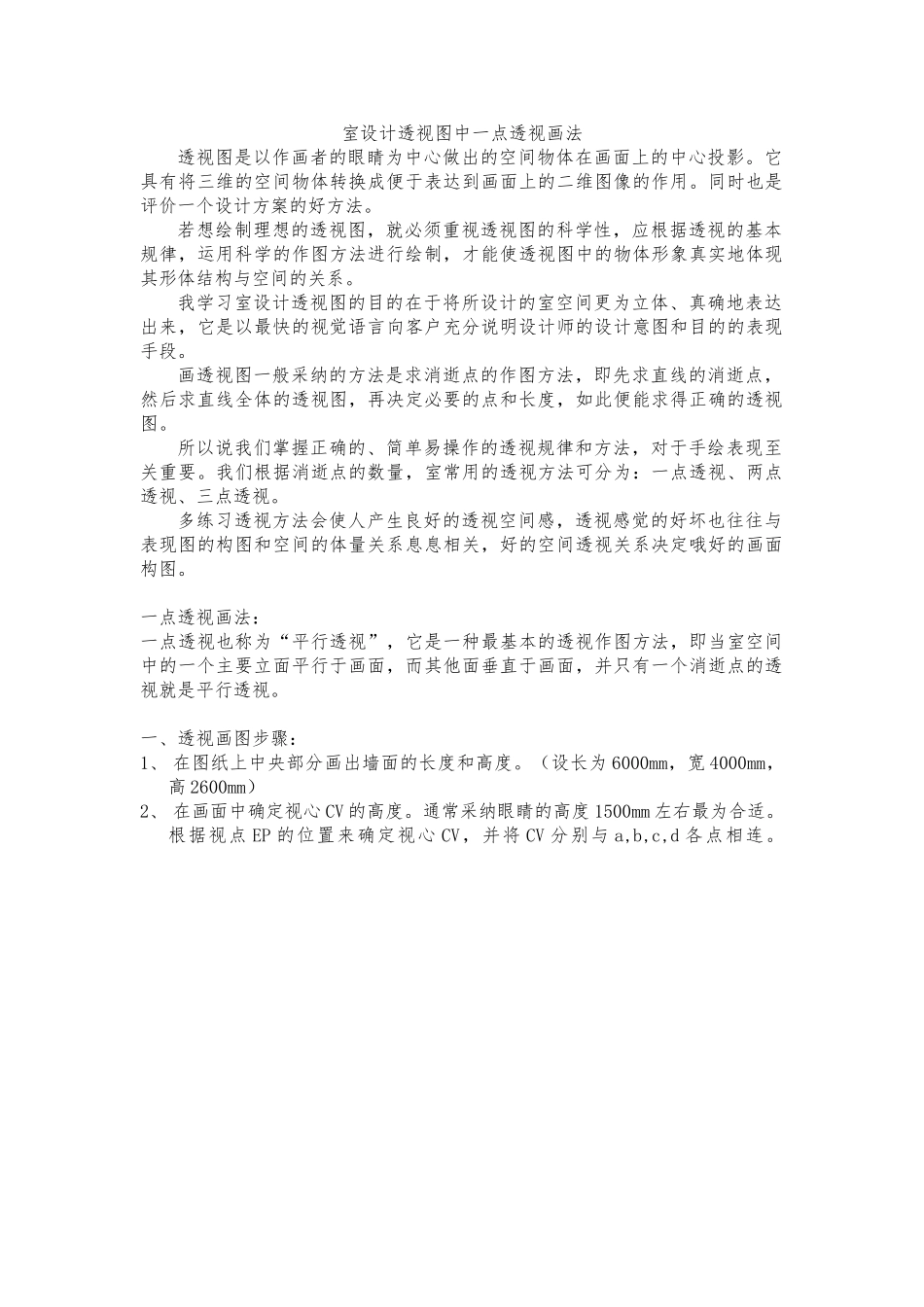

室内设计透视图中一点透视画法_第1页
1/9

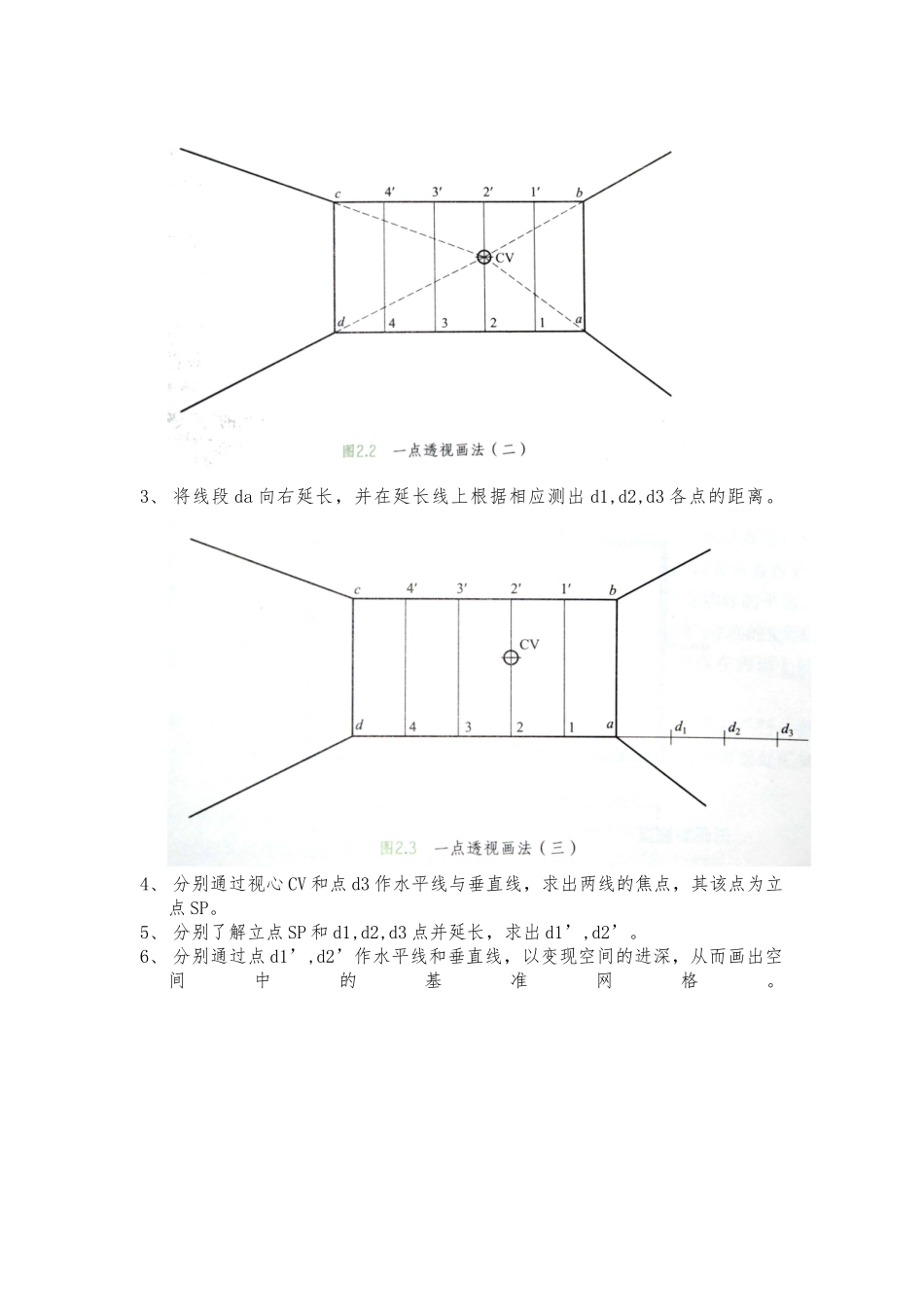

室内设计透视图中一点透视画法_第2页
2/9

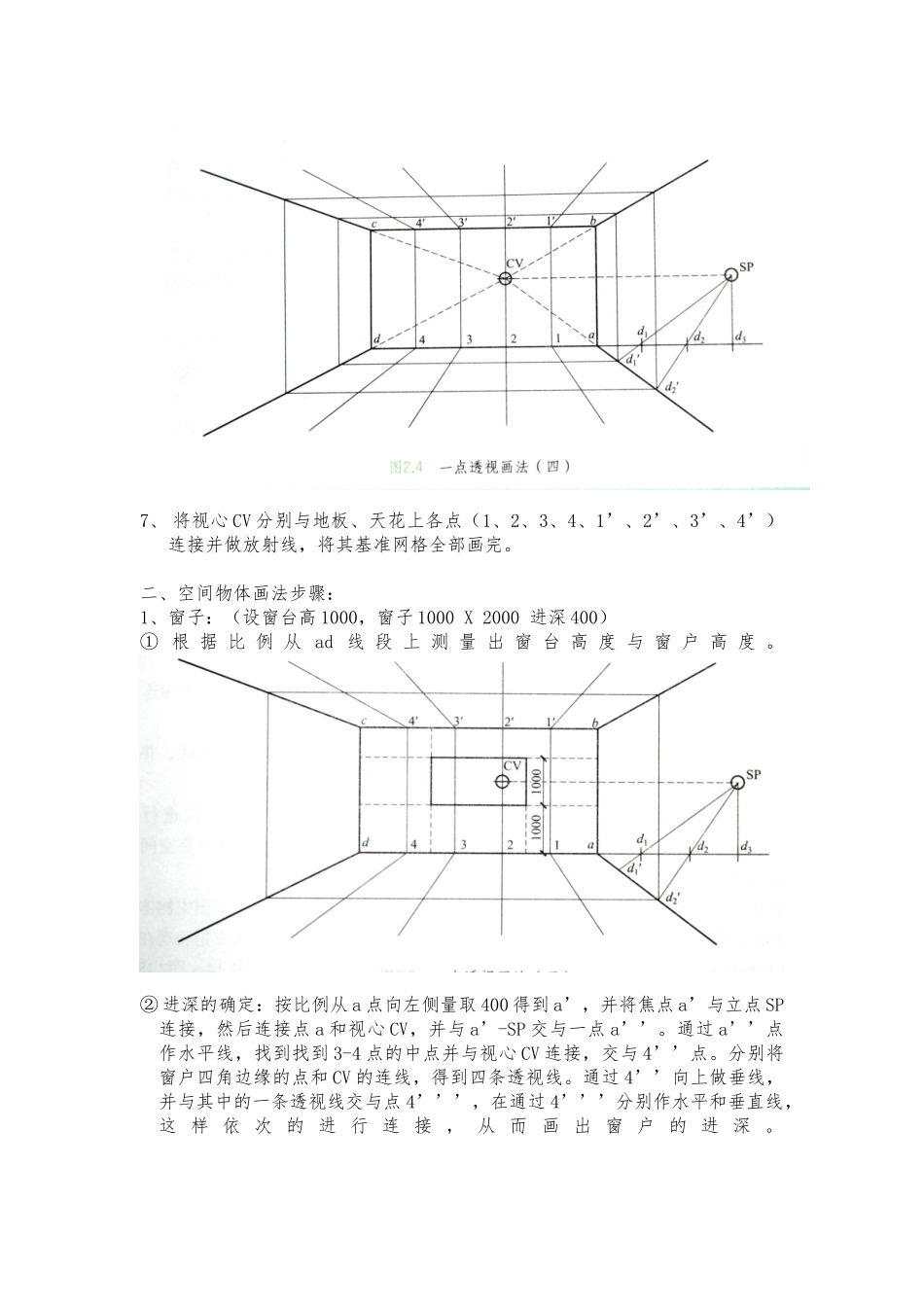

室内设计透视图中一点透视画法_第3页
3/9
室设计透视图中一点透视画法透视图是以作画者的眼睛为中心做出的空间物体在画面上的中心投影。它具有将三维的空间物体转换成便于表达到画面上的二维图像的作用。同时也是评价一个设计方案的好方法。若想绘制理想的透视图,就必须重视透视图的科学性,应根据透视的基本规律,运用科学的作图方法进行绘制,才能使透视图中的物体形象真实地体现其形体结构与空间的关系。我学习室设计透视图的目的在于将所设计的室空间更为立体、真确地表达出来,它是以最快的视觉语言向客户充分说明设计师的设计意图和目的的表现手段。画透视图一般采纳的方法是求消逝点的作图方法,即先求直线的消逝点,然后求直线全体的透视图,再决定必要的点和长度,如此便能求得正确的透视图。所以说我们掌握正确的、简单易操作的透视规律和方法,对于手绘表现至关重要。我们根据消逝点的数量,室常用的透视方法可分为:一点透视、两点透视、三点透视。多练习透视方法会使人产生良好的透视空间感,透视感觉的好坏也往往与表现图的构图和空间的体量关系息息相关,好的空间透视关系决定哦好的画面构图。一点透视画法:一点透视也称为“平行透视”,它是一种最基本的透视作图方法,即当室空间中的一个主要立面平行于画面,而其他面垂直于画面,并只有一个消逝点的透视就是平行透视。一、透视画图步骤:1、 在图纸上中央部分画出墙面的长度和高度。(设长为 6000mm,宽 4000mm,高 2600mm)2、 在画面中确定视心 CV 的高度。通常采纳眼睛的高度 1500mm 左右最为合适。根据视点 EP 的位置来确定视心 CV,并将 CV 分别与 a,b,c,d 各点相连。3、 将线段 da 向右延长,并在延长线上根据相应测出 d1,d2,d3 各点的距离。4、 分别通过视心 CV 和点 d3 作水平线与垂直线,求出两线的焦点,其该点为立点 SP。5、 分别了解立点 SP 和 d1,d2,d3 点并延长,求出 d1’,d2’。6、 分别通过点 d1’,d2’作水平线和垂直线,以变现空间的进深,从而画出空间中的基准网格。7、 将视心 CV 分别与地板、天花上各点(1、2、3、4、1’、2’、3’、4’)连接并做放射线,将其基准网格全部画完。二、空间物体画法步骤:1、窗子:(设窗台高 1000,窗子 1000 X 2000 进深 400)① 根 据 比 例 从 ad 线 段 上 测 量 出 窗 台 高 度 与 窗 户 高 度 。② 进深的确定:按比例从 a 点向左侧量取 400 得到 a’,并将焦点 a’与立点 SP连...
