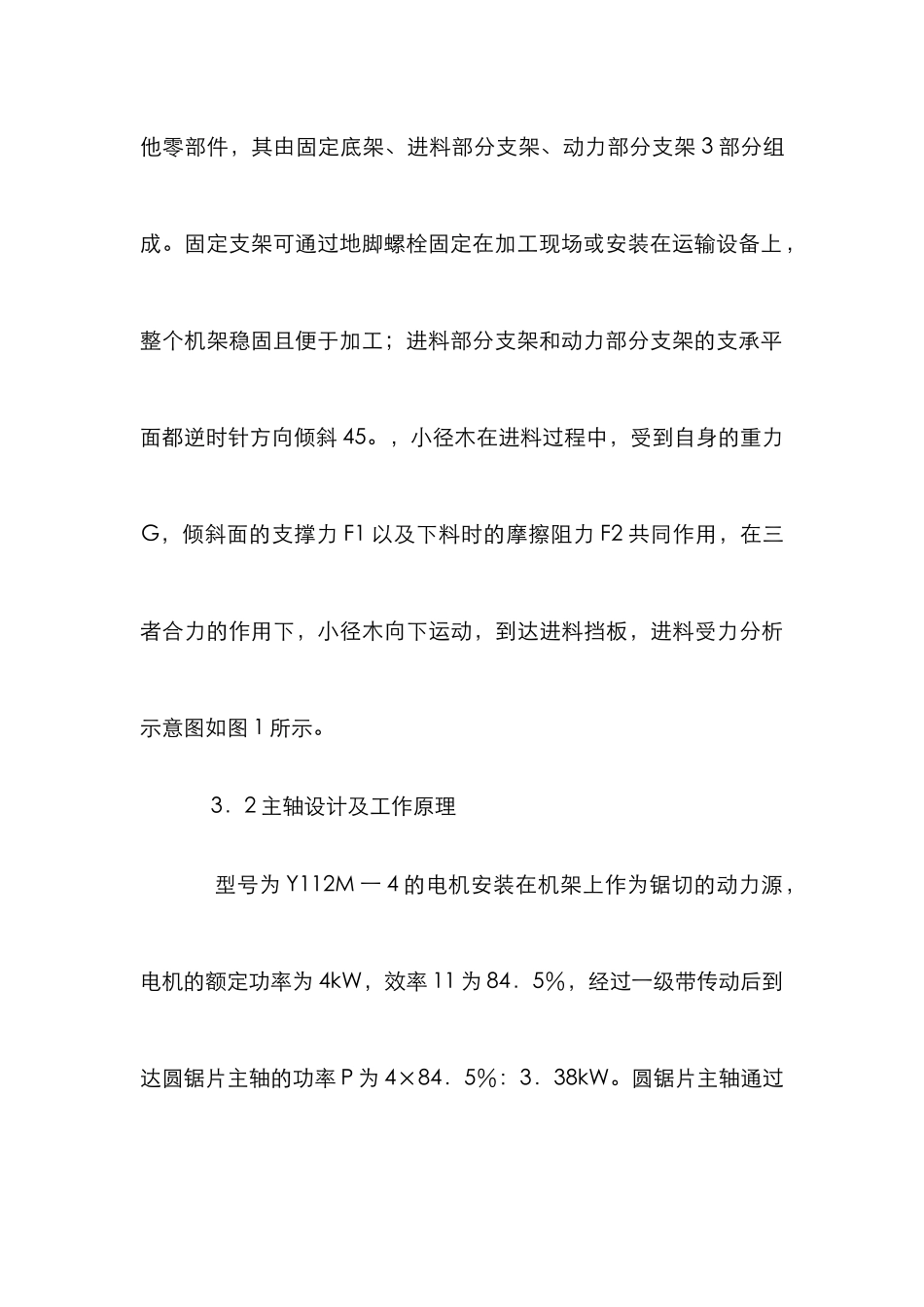

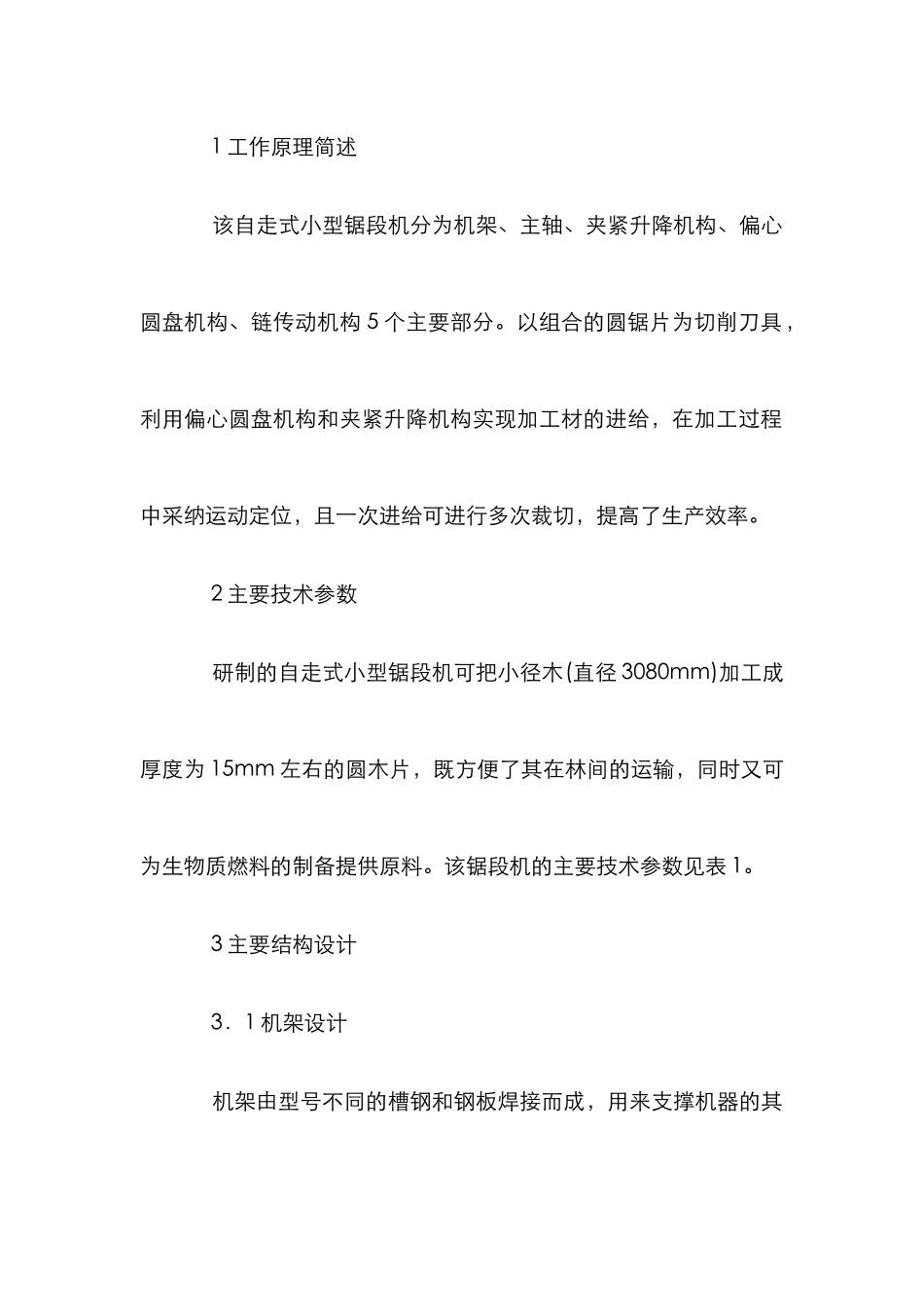

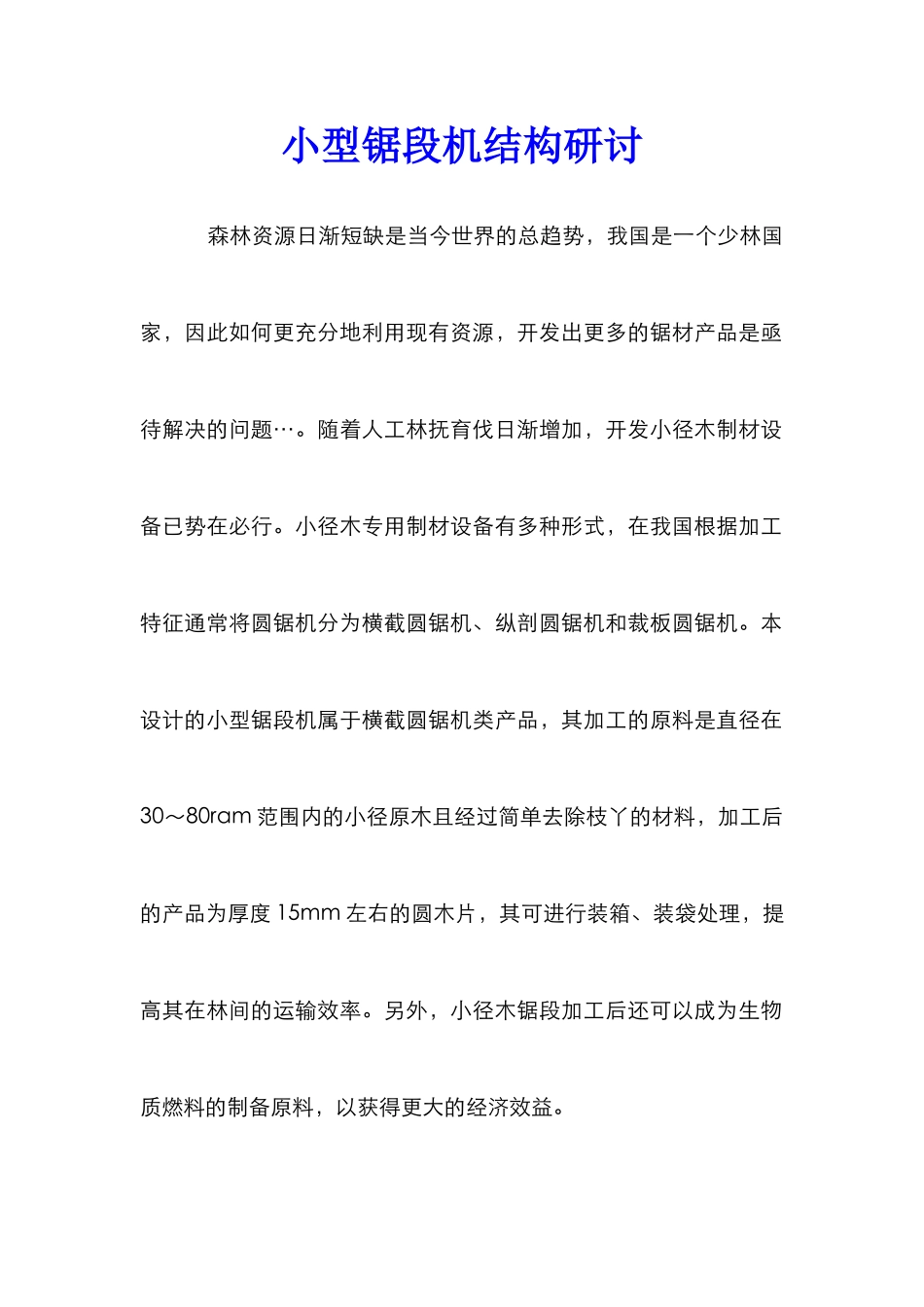

小型锯段机结构研讨 森林资源日渐短缺是当今世界的总趋势,我国是一个少林国家,因此如何更充分地利用现有资源,开发出更多的锯材产品是亟待解决的问题…。随着人工林抚育伐日渐增加,开发小径木制材设备已势在必行。小径木专用制材设备有多种形式,在我国根据加工特征通常将圆锯机分为横截圆锯机、纵剖圆锯机和裁板圆锯机。本设计的小型锯段机属于横截圆锯机类产品,其加工的原料是直径在30~80ram 范围内的小径原木且经过简单去除枝丫的材料,加工后的产品为厚度 15mm 左右的圆木片,其可进行装箱、装袋处理,提高其在林间的运输效率。另外,小径木锯段加工后还可以成为生物质燃料的制备原料,以获得更大的经济效益。 1 工作原理简述 该自走式小型锯段机分为机架、主轴、夹紧升降机构、偏心圆盘机构、链传动机构 5 个主要部分。以组合的圆锯片为切削刀具,利用偏心圆盘机构和夹紧升降机构实现加工材的进给,在加工过程中采纳运动定位,且一次进给可进行多次裁切,提高了生产效率。 2 主要技术参数 研制的自走式小型锯段机可把小径木(直径 3080mm)加工成厚度为 15mm 左右的圆木片,既方便了其在林间的运输,同时又可为生物质燃料的制备提供原料。该锯段机的主要技术参数见表 1。 3 主要结构设计 3.1 机架设计 机架由型号不同的槽钢和钢板焊接而成,用来支撑机器的其他零部件,其由固定底架、进料部分支架、动力部分支架 3 部分组成。固定支架可通过地脚螺栓固定在加工现场或安装在运输设备上,整个机架稳固且便于加工;进料部分支架和动力部分支架的支承平面都逆时针方向倾斜 45。,小径木在进料过程中,受到自身的重力G,倾斜面的支撑力 F1 以及下料时的摩擦阻力 F2 共同作用,在三者合力的作用下,小径木向下运动,到达进料挡板,进料受力分析示意图如图 1 所示。 3.2 主轴设计及工作原理 型号为 Y112M 一 4 的电机安装在机架上作为锯切的动力源,电机的额定功率为 4kW,效率 11 为 84.5%,经过一级带传动后到达圆锯片主轴的功率 P 为 4×84.5%:3.38kW。圆锯片主轴通过一对带立式座顶丝外球面轴承固定在机架上面;主轴的一端与皮带轮 为 小 间 隙 配 合 , 并 由 挡 圈 固 定 。 直 径 分 别 为400ram、350mm、300mm 的圆锯片通过一组固定挡圈固定在主轴的另一端。主轴的转速 n 为 1200~min,锯切直径小于 50ram 的小径木时,锯片的切割功率为 3.38kW 左右;...
