工程地质及水文地质资料

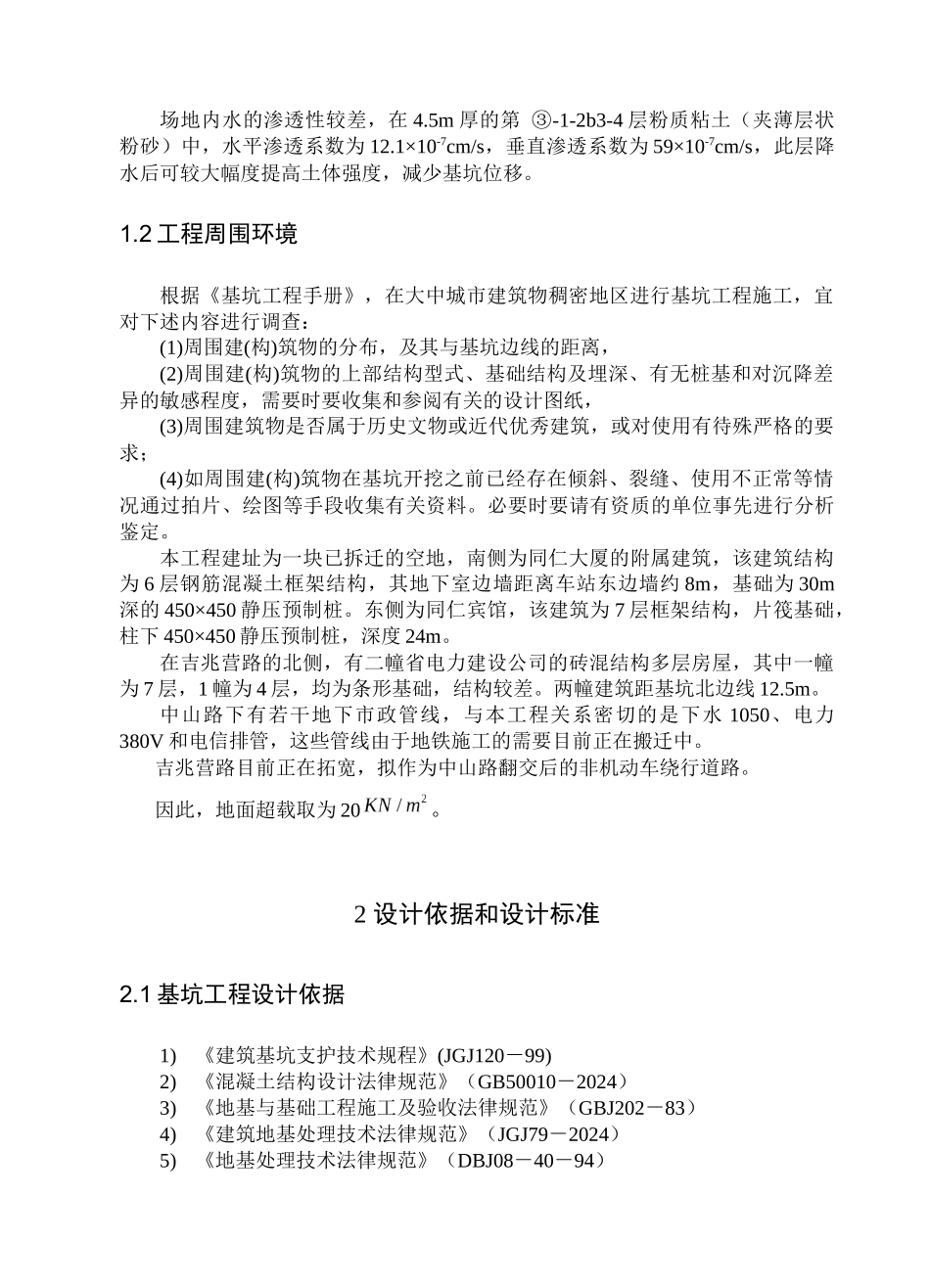

一般设设计部分1 工程地质及水文地质资料1.1 工程概况及工程地质1.1.1 工程地质南京地铁珠江路综合楼工程位于中山路吉兆营路路口东南角，占地面积南北长约 70m，东西宽约 50m。综合楼主楼 26 层，高约 100m，采纳钢结构体系；裙楼高 6 层，采纳框架结构体系。综合楼设三层地下室， 基坑开挖深度分为17.86m。本工程地质条件与珠江路车站北段基本类似，地面实测标高在 10.46m 左右。建址范围内自上向下土层构成分别为：（1）①杂填土：褐黄色，松散～稍密，由碎砖、碎石及粉质粘土混填；（2）①-2b2-3 素填土：褐黄～褐灰色，软～可塑，主要由粉质粘土填积，夹少量碎砖；（3）②-1b3 粉质粘土：灰黄～褐灰色，软塑，局部夹粉土；（4）②-2b3-4 粉质粘土：灰色，软～流塑，夹淤泥质粘土；（5）③-1-1b1-2 粉质粘土：灰黄～绿灰色，可～硬塑；（6）③-1-1b2 粉质粘土：灰黄～褐黄色，可塑；（7）③-1-2b3-4 粉质粘土：褐黄～褐灰，软～流塑；（8）③-2-1b2-3 粉质粘土：褐黄～褐灰，可～软塑；（9）③-2-2b3-4 粉质粘土：褐灰～灰色，软～流塑，夹薄层粉砂；(10) -3-1b2③粉质粘土：褐灰～灰色，可塑；(11) -3-2b2③粉质粘土：灰黄～绿灰色，可塑，夹少量粉细砂及卵砾石；(12）③-3-3d2 中粗砂：灰～灰黄色，中密，局部分布；(13) -4e③粉质粘土混粗砂卵砾石：灰黄色～紫红色，可塑，卵砾石含量一般为 5～30％，粒径 1～8cm，局部含量达 60％，粒径大于 10cm。1.1.2 水文地质场区内地下水主要为浅层孔隙潜水和微承压水。浅层孔隙潜水直接由大气降水和地表水的渗入补给，地下水位埋深约 1.0～1.4 米。我们取地下水位为 1 米，高程为 9.46 米。深层微承压水主要分布在第③-3-3d2 层 2.0m 厚的粗砂混砾石土层中，地下水位埋深约 32m 左右。该层地下水的补给来源和径流条件较复杂。场地内水的渗透性较差，在 4.5m 厚的第 ③-1-2b3-4 层粉质粘土（夹薄层状粉砂）中，水平渗透系数为 12.1×10-7cm/s，垂直渗透系数为 59×10-7cm/s，此层降水后可较大幅度提高土体强度，减少基坑位移。1.2 工程周围环境根据《基坑工程手册》，在大中城市建筑物稠密地区进行基坑工程施工，宜对下述内容进行调查： (1)周围建(构)筑物的分布，及其与基坑边线的距离，(2)周围建(构)筑物的上部结构型式、基础结构及埋深、有无桩基和对沉降差异的敏感程度，需要时要收集和参阅有关的设计图纸，(3)周围建筑物是否属于历史文物或近代...
