带单级斜齿圆柱齿轮减速器机械课程设计说明书

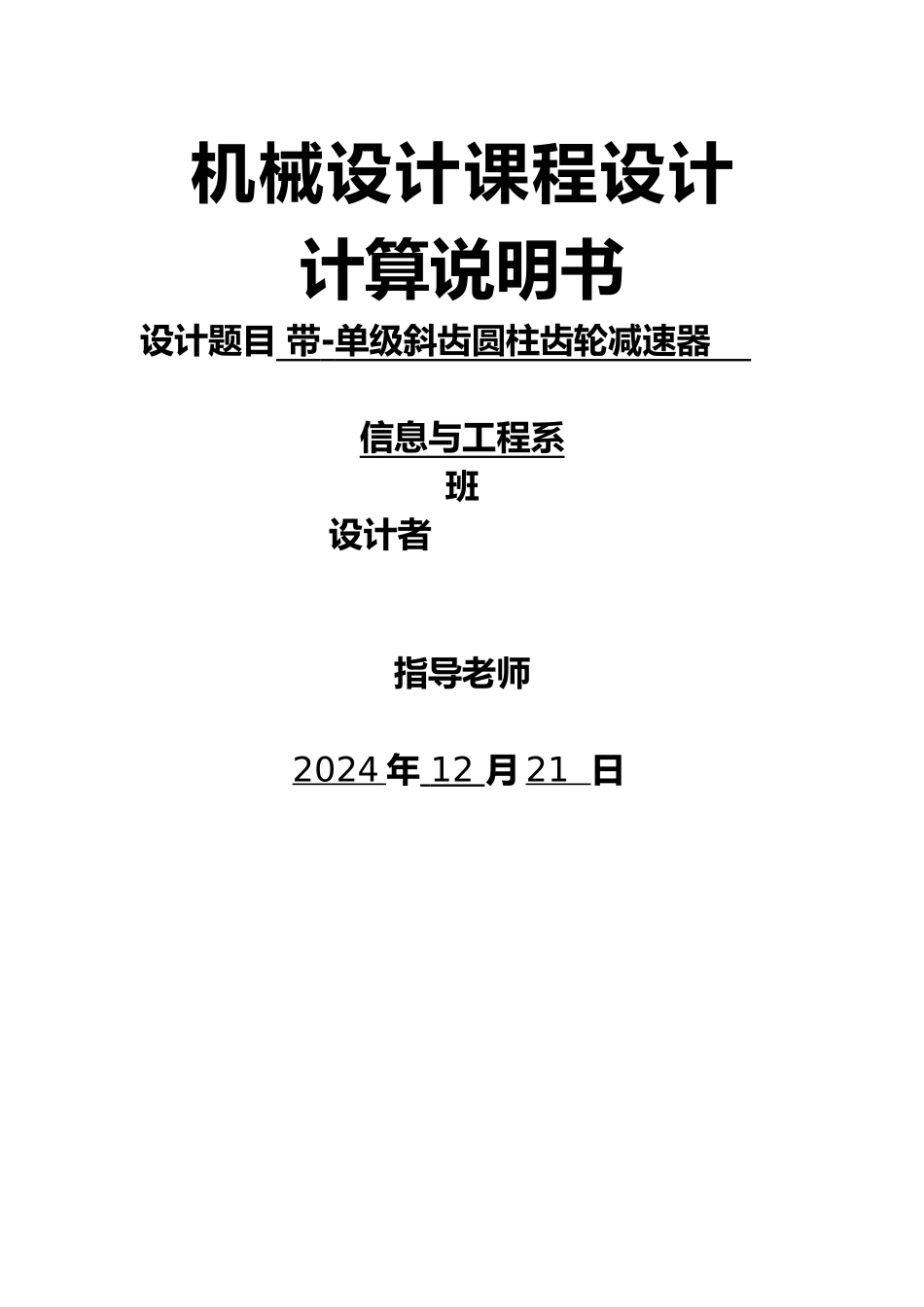

带单级斜齿圆柱齿轮减速器机械课程设计说明书_第1页
1/32

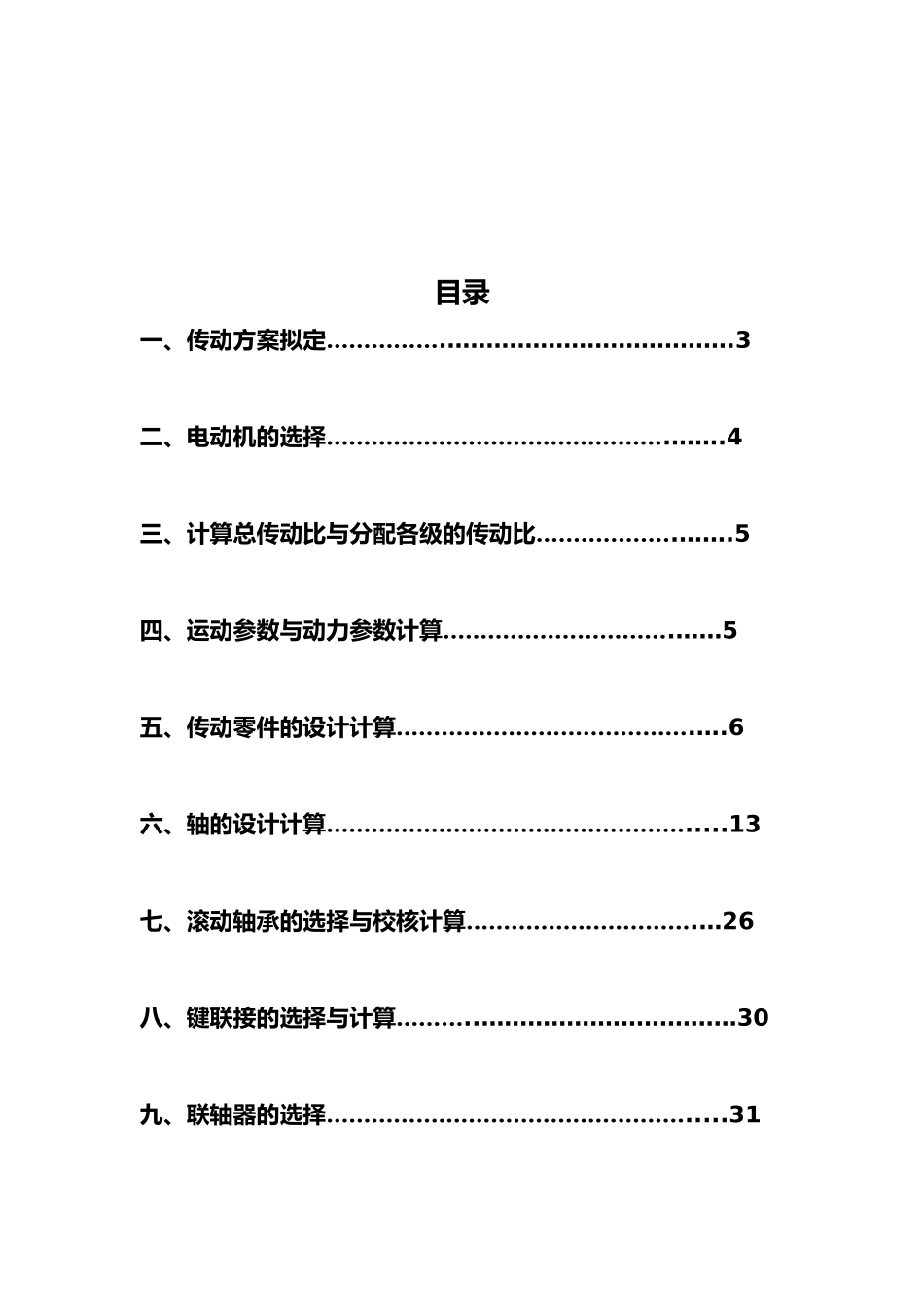

带单级斜齿圆柱齿轮减速器机械课程设计说明书_第2页
2/32

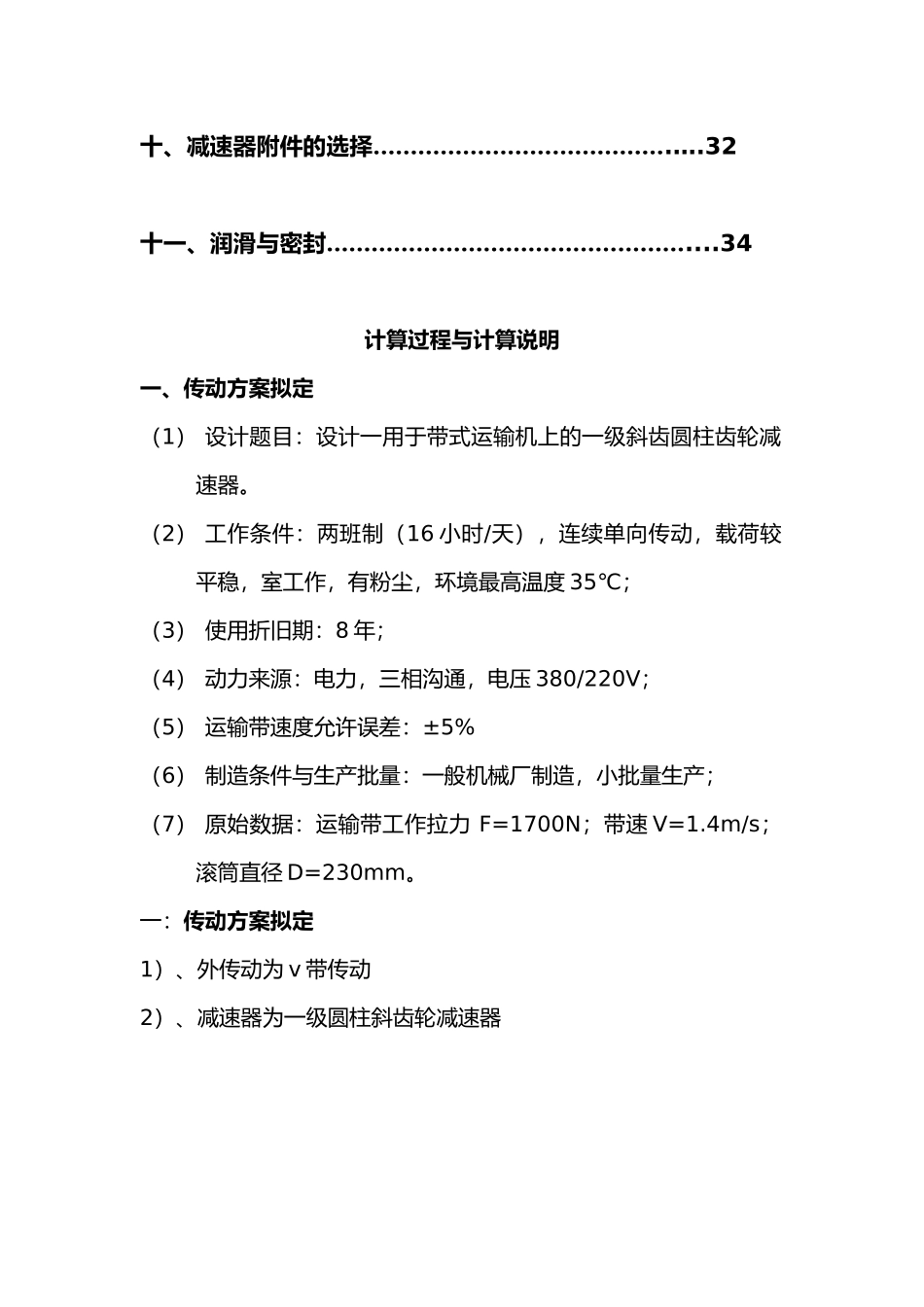

带单级斜齿圆柱齿轮减速器机械课程设计说明书_第3页
3/32
机械设计课程设计计算说明书设计题目 带 - 单级斜齿圆柱齿轮减速器 信息与工程系班 设计者指导老师2024 年 12 月 21 日目录一、传动方案拟定…………….……………………………….3二、电动机的选择……………………………………….…….4三、计算总传动比与分配各级的传动比……………….…….5四、运动参数与动力参数计算………………………….……5五、传动零件的设计计算………………………………….….6六、轴的设计计算………………………………………….....13七、滚动轴承的选择与校核计算………………………….…26八、键联接的选择与计算………..……………………………30九、联轴器的选择………………………………………….....31十、减速器附件的选择………………………………….….32十一、润滑与密封…………………………………………....34计算过程与计算说明一、传动方案拟定(1) 设计题目:设计一用于带式运输机上的一级斜齿圆柱齿轮减速器。(2) 工作条件:两班制(16 小时/天),连续单向传动,载荷较平稳,室工作,有粉尘,环境最高温度 35℃;(3) 使用折旧期:8 年;(4) 动力来源:电力,三相沟通,电压 380/220V;(5) 运输带速度允许误差:±5%(6) 制造条件与生产批量:一般机械厂制造,小批量生产;(7) 原始数据:运输带工作拉力 F=1700N;带速 V=1.4m/s;滚筒直径 D=230mm。一:传动方案拟定1)、外传动为 v 带传动 2)、减速器为一级圆柱斜齿轮减速器3)、方案简图如下:4)、该工作机有轻微振动,由于 V 带具有缓冲吸振能力,采纳 V 带传动能减小带来的影响,并且该工作机属于小功率、载荷变化不大,可采纳 V 带这种简单的结构,并且价格便宜,标准程度高,大幅度降低了成本。二、电动机选择1、电动机类型的选择: Y 系列三相异步电动机,电压 380V2、电动机功率选择:(1)电动机工作所需的有效功率为KW(2)传动装置的总功率: V 带传动的效率 ηD=0.96 齿轮传动效率 ηC=0.97 联轴器效率 ηL=0.99 卷筒效率 ηJ=0.96 轴承效率 ηZ=0.99ηa=ηD×η3Z×ηC×ηL×ηJ =0.96×0.993×0.97×0.99×0.96=0.86(3)电机所需的工作功率:Pd===2.77KW(4) 确定电动机转速卷筒的转速 n=60×1000v/(πD) =60×1000×1.4/3.14×230 =116.3r/min额 定 功 率 一 样 的 电 动 机 有 几 种 不 同 转 速 , 常 用 有3000、1500、1000、750r/min...
