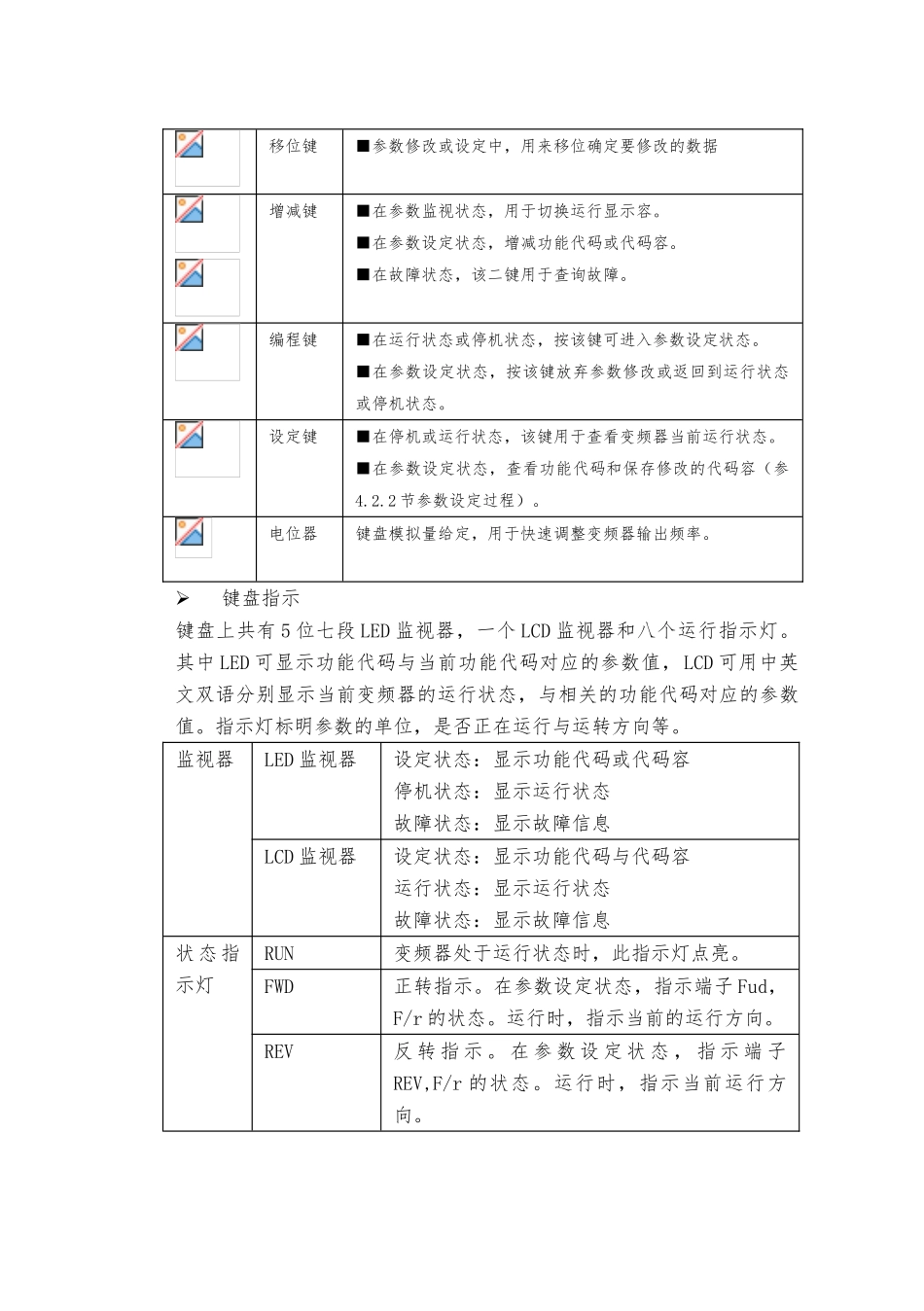

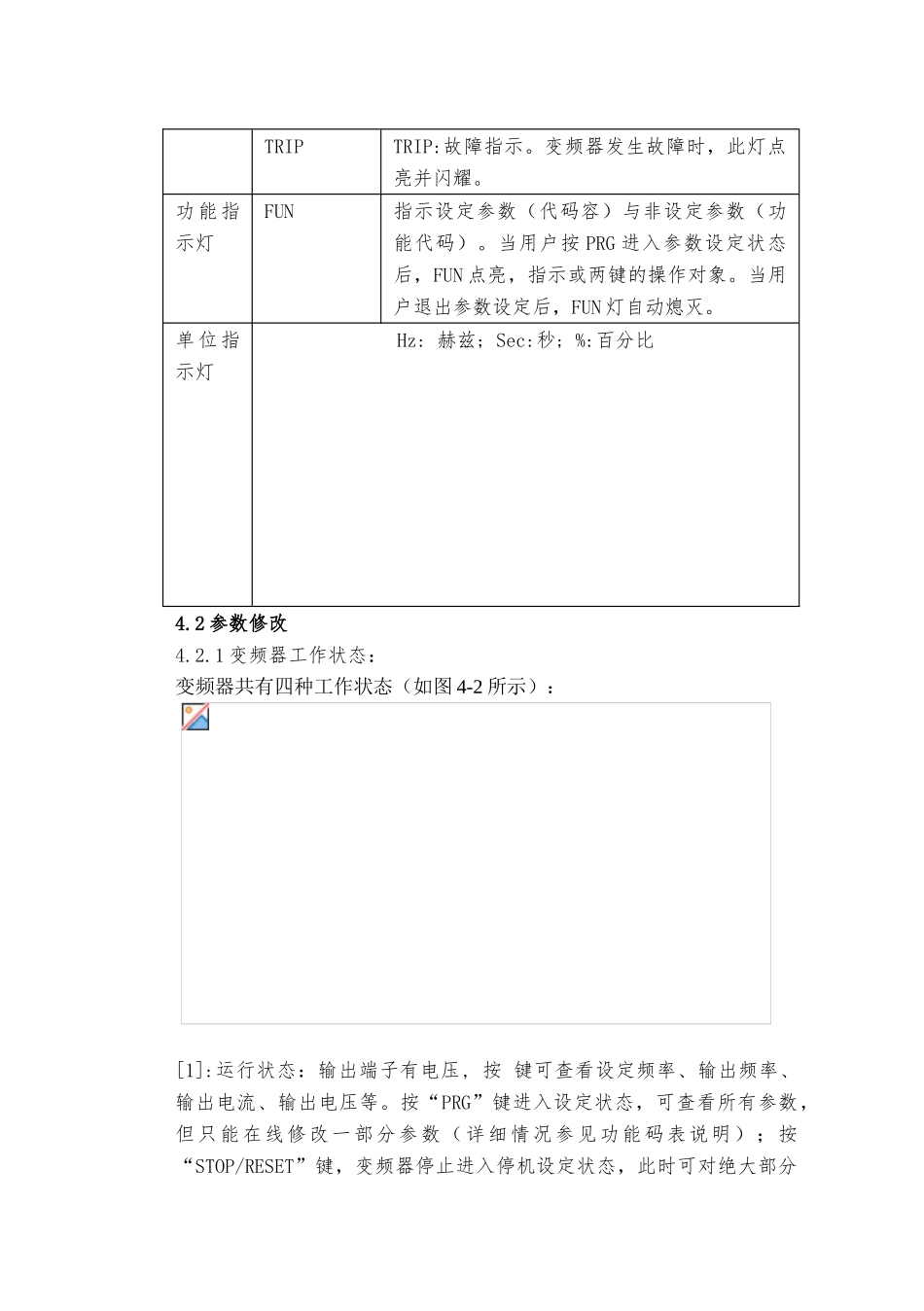

4 操作运行4.1 键盘操作■键盘布局■键盘功能:运行键■当功能代码 P0001 的值为 0 时,变频器的运行/停止由键盘控制。按下该键,启动变频器。停止/复位键■在用键盘控制时,按下该键变频器立即发出停机指令,变频器按设定的减速时间停机。■在用端子控制或串口通信控制时,若 STOP 键有效时,按下该键,停止变频器。■在故障状态,按下该键即可退出故障状态(若故障未排除,则不能退出)。正 转 、反 转 切换键■键盘控制方式下,用来切换电机运行方向移位键■参数修改或设定中,用来移位确定要修改的数据增减键■在参数监视状态,用于切换运行显示容。■在参数设定状态,增减功能代码或代码容。■在故障状态,该二键用于查询故障。编程键■在运行状态或停机状态,按该键可进入参数设定状态。■在参数设定状态,按该键放弃参数修改或返回到运行状态或停机状态。设定键■在停机或运行状态,该键用于查看变频器当前运行状态。 ■在参数设定状态,查看功能代码和保存修改的代码容(参4.2.2 节参数设定过程)。电位器键盘模拟量给定,用于快速调整变频器输出频率。键盘指示键盘上共有 5 位七段 LED 监视器,一个 LCD 监视器和八个运行指示灯。其中 LED 可显示功能代码与当前功能代码对应的参数值,LCD 可用中英文双语分别显示当前变频器的运行状态,与相关的功能代码对应的参数值。指示灯标明参数的单位,是否正在运行与运转方向等。监视器LED 监视器设定状态:显示功能代码或代码容停机状态:显示运行状态故障状态:显示故障信息LCD 监视器设定状态:显示功能代码与代码容运行状态:显示运行状态故障状态:显示故障信息状态指示灯RUN变频器处于运行状态时,此指示灯点亮。FWD正转指示。在参数设定状态,指示端子 Fud, F/r 的状态。运行时,指示当前的运行方向。REV反 转 指 示 。 在 参 数 设 定 状 态 , 指 示 端 子REV,F/r 的状态。运行时,指示当前运行方向。TRIPTRIP:故障指示。变频器发生故障时,此灯点亮并闪耀。功能指示灯FUN指示设定参数(代码容)与非设定参数(功能代码)。当用户按 PRG 进入参数设定状态后,FUN 点亮,指示或两键的操作对象。当用户退出参数设定后,FUN 灯自动熄灭。单位指示灯Hz: 赫兹; Sec:秒; %:百分比4.2 参数修改4.2.1 变频器工作状态:变频器共有四种工作状态(如图 4-2 所示):[1]:运行状态:输出端子有电压, 按 键可查看设定频率、输出频率、输...
