机械设计课程设计一级圆柱齿轮减速器说明书1VIP专享

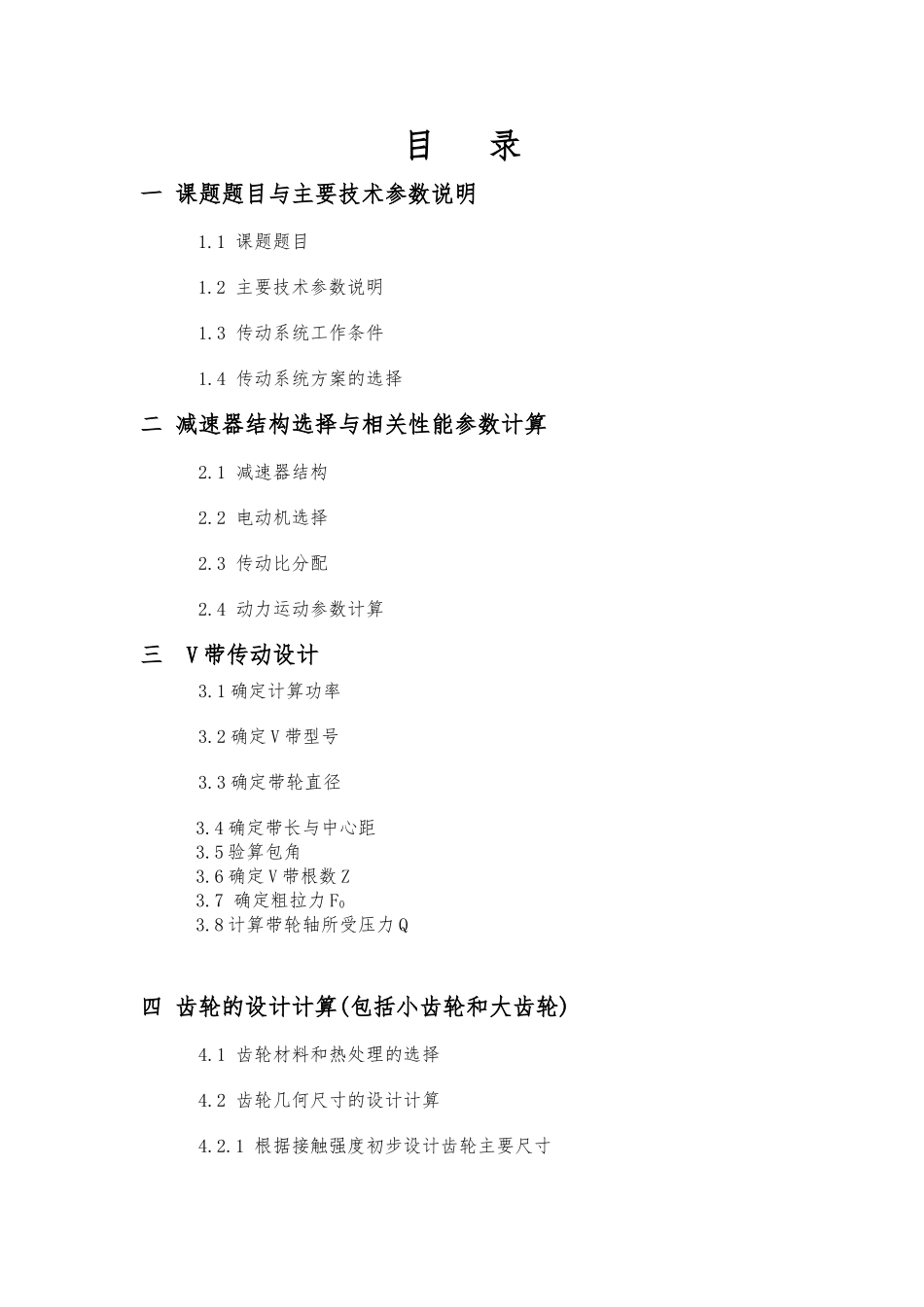

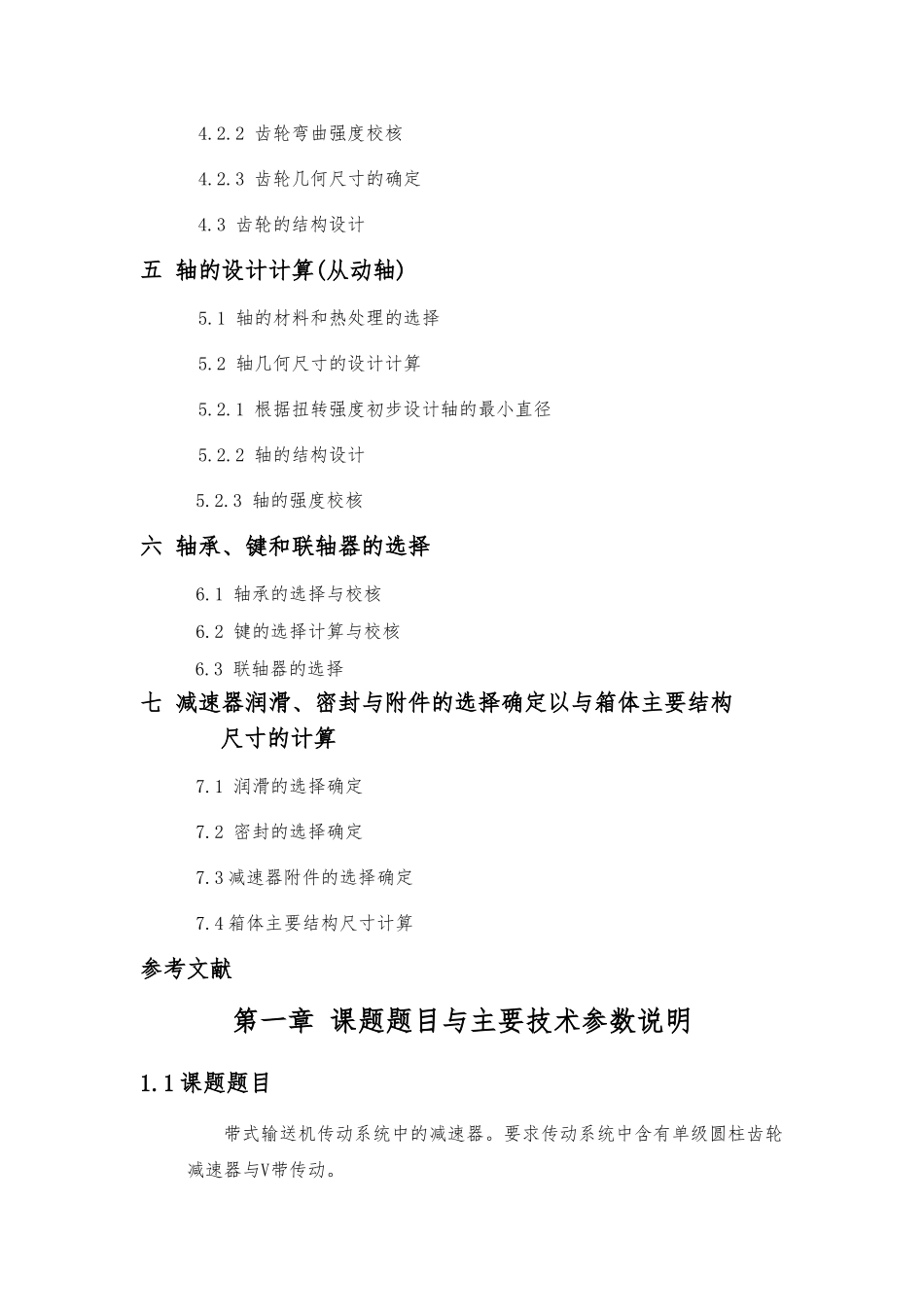

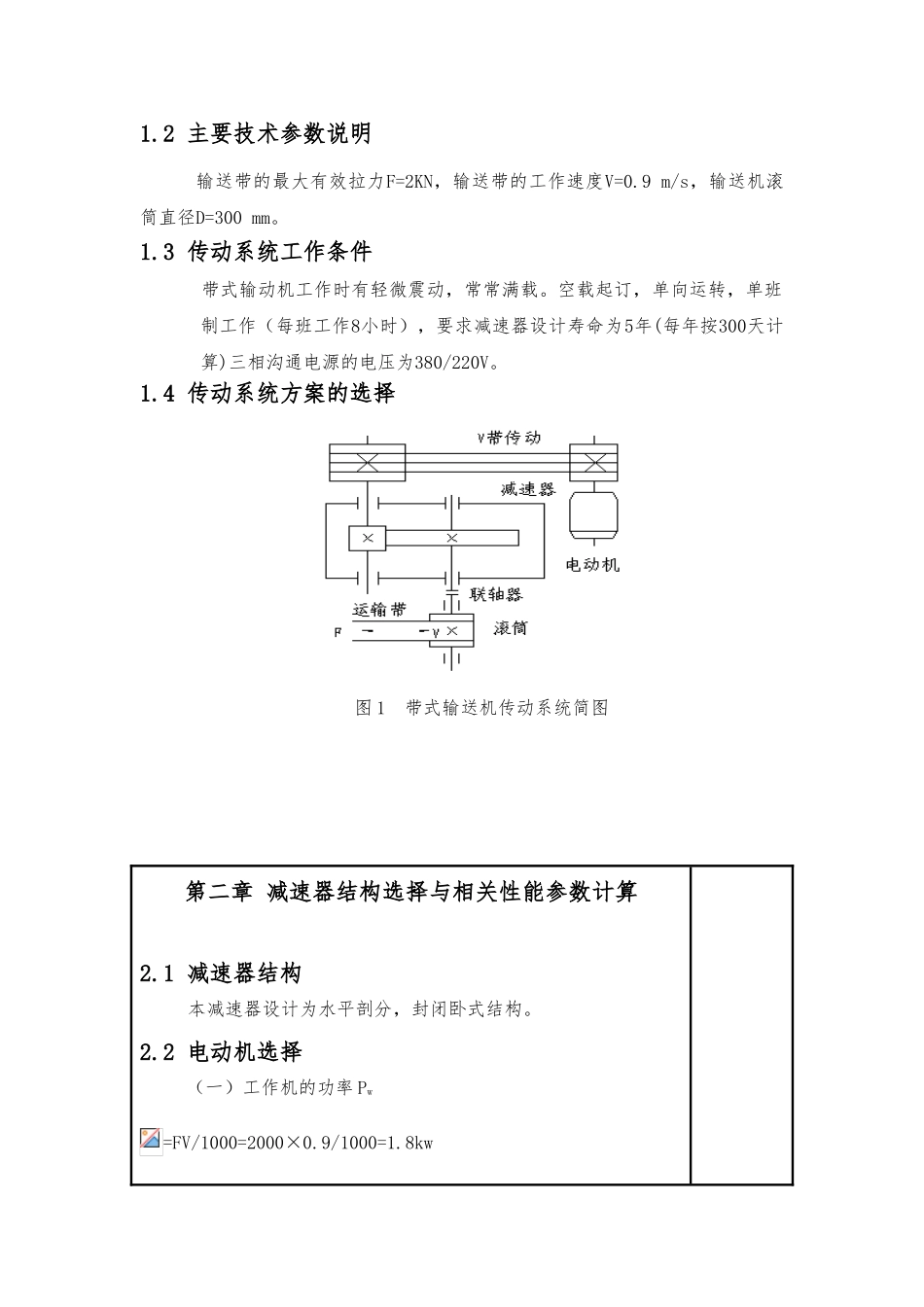

目 录一 课题题目与主要技术参数说明1.1 课题题目 1.2 主要技术参数说明 1.3 传动系统工作条件1.4 传动系统方案的选择二 减速器结构选择与相关性能参数计算2.1 减速器结构2.2 电动机选择2.3 传动比分配2.4 动力运动参数计算三 V 带传动设计3.1 确定计算功率3.2 确定 V 带型号3.3 确定带轮直径3.4 确定带长与中心距3.5 验算包角3.6 确定 V 带根数 Z3.7 确定粗拉力 F03.8 计算带轮轴所受压力 Q四 齿轮的设计计算(包括小齿轮和大齿轮)4.1 齿轮材料和热处理的选择4.2 齿轮几何尺寸的设计计算4.2.1 根据接触强度初步设计齿轮主要尺寸4.2.2 齿轮弯曲强度校核4.2.3 齿轮几何尺寸的确定4.3 齿轮的结构设计五 轴的设计计算(从动轴)5.1 轴的材料和热处理的选择5.2 轴几何尺寸的设计计算5.2.1 根据扭转强度初步设计轴的最小直径5.2.2 轴的结构设计5.2.3 轴的强度校核六 轴承、键和联轴器的选择6.1 轴承的选择与校核6.2 键的选择计算与校核6.3 联轴器的选择七 减速器润滑、密封与附件的选择确定以与箱体主要结构尺寸的计算7.1 润滑的选择确定 7.2 密封的选择确定 7.3 减速器附件的选择确定7.4 箱体主要结构尺寸计算 参考文献第一章 课题题目与主要技术参数说明1.1 课题题目带式输送机传动系统中的减速器。要求传动系统中含有单级圆柱齿轮减速器与V带传动。1.2 主要技术参数说明 输送带的最大有效拉力F=2KN，输送带的工作速度V=0.9 m/s，输送机滚筒直径D=300 mm。1.3 传动系统工作条件 带式输动机工作时有轻微震动，常常满载。空载起订，单向运转，单班制工作（每班工作8小时），要求减速器设计寿命为5年(每年按300天计算)三相沟通电源的电压为380/220V。1.4 传动系统方案的选择图 1 带式输送机传动系统简图第二章 减速器结构选择与相关性能参数计算2.1 减速器结构本减速器设计为水平剖分，封闭卧式结构。2.2 电动机选择（一）工作机的功率 Pw=FV/1000=2000×0.9/1000=1.8kw（二）总效率= =0.96×0.98×0.99×0.96×0.99×0.99×0.99=0.868（三）所需电动机功率 查《机械零件设计手册》得 Ped = 3 kw电动机选用 Y2-132S-8n 满 = 705 r/min2.3 传动比分配 工作机的转速 n=60×1000v/（D） =60×1000×0.9/(3.14×300) =57.325r/min 取 则电动机选用：Y2-132S-8=4.099计 算 与 说 明结果2.4 动力运动参数计算（一）转速 n==705（r/min）=/=/=705/3=235 （ r/min...
