光电隔离RS485典型电路

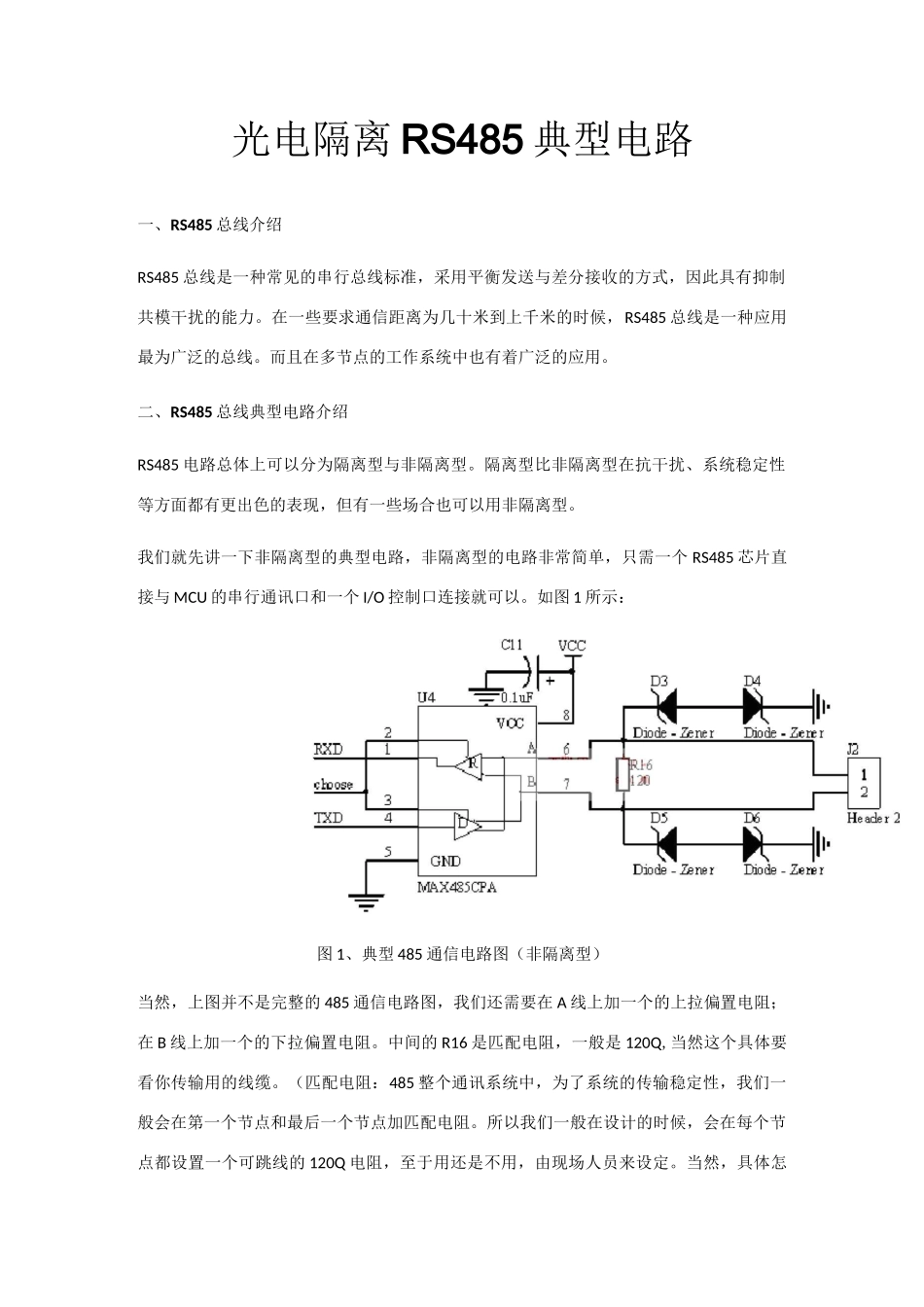

光电隔离RS485典型电路_第1页
1/5

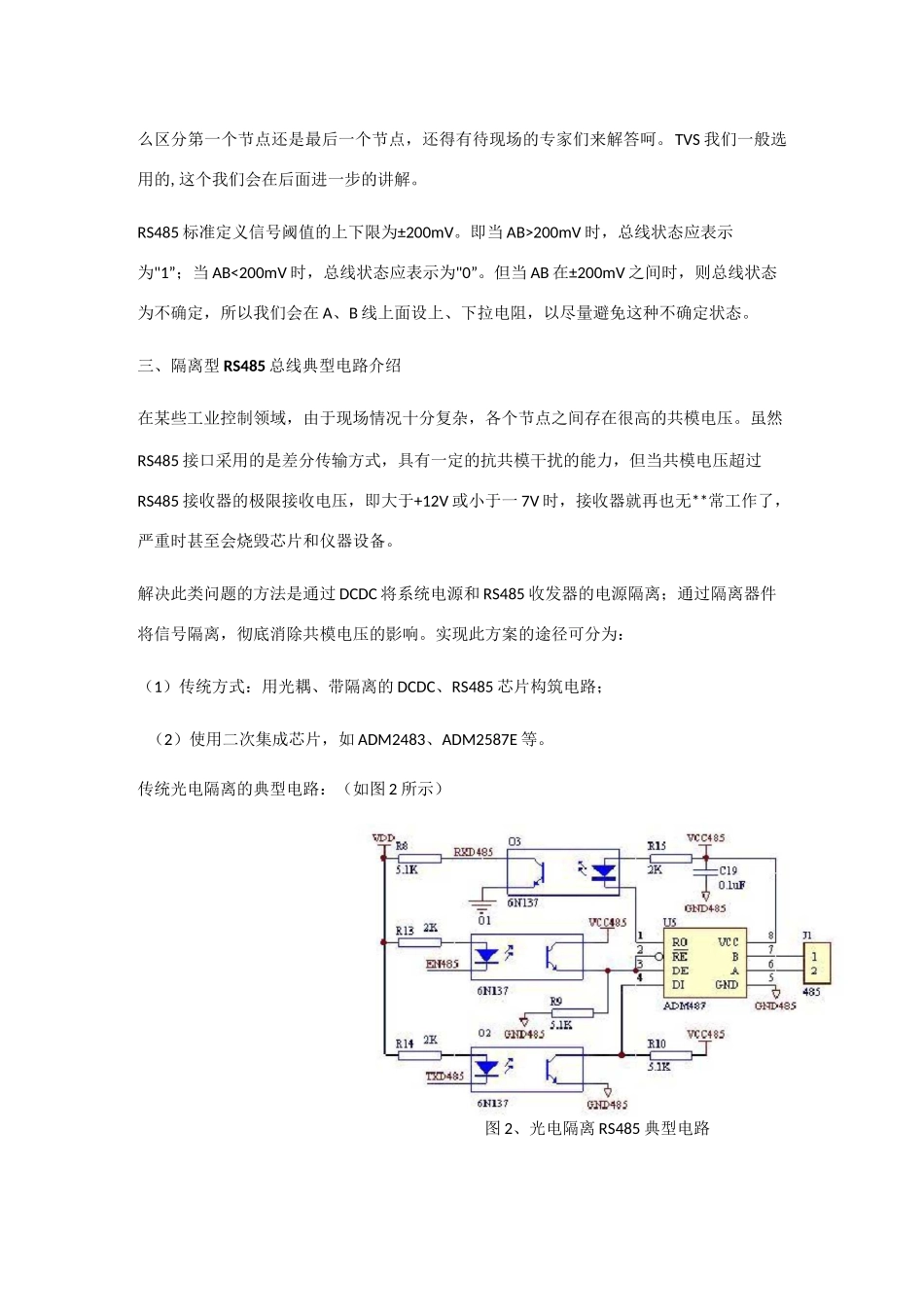

光电隔离RS485典型电路_第2页
2/5

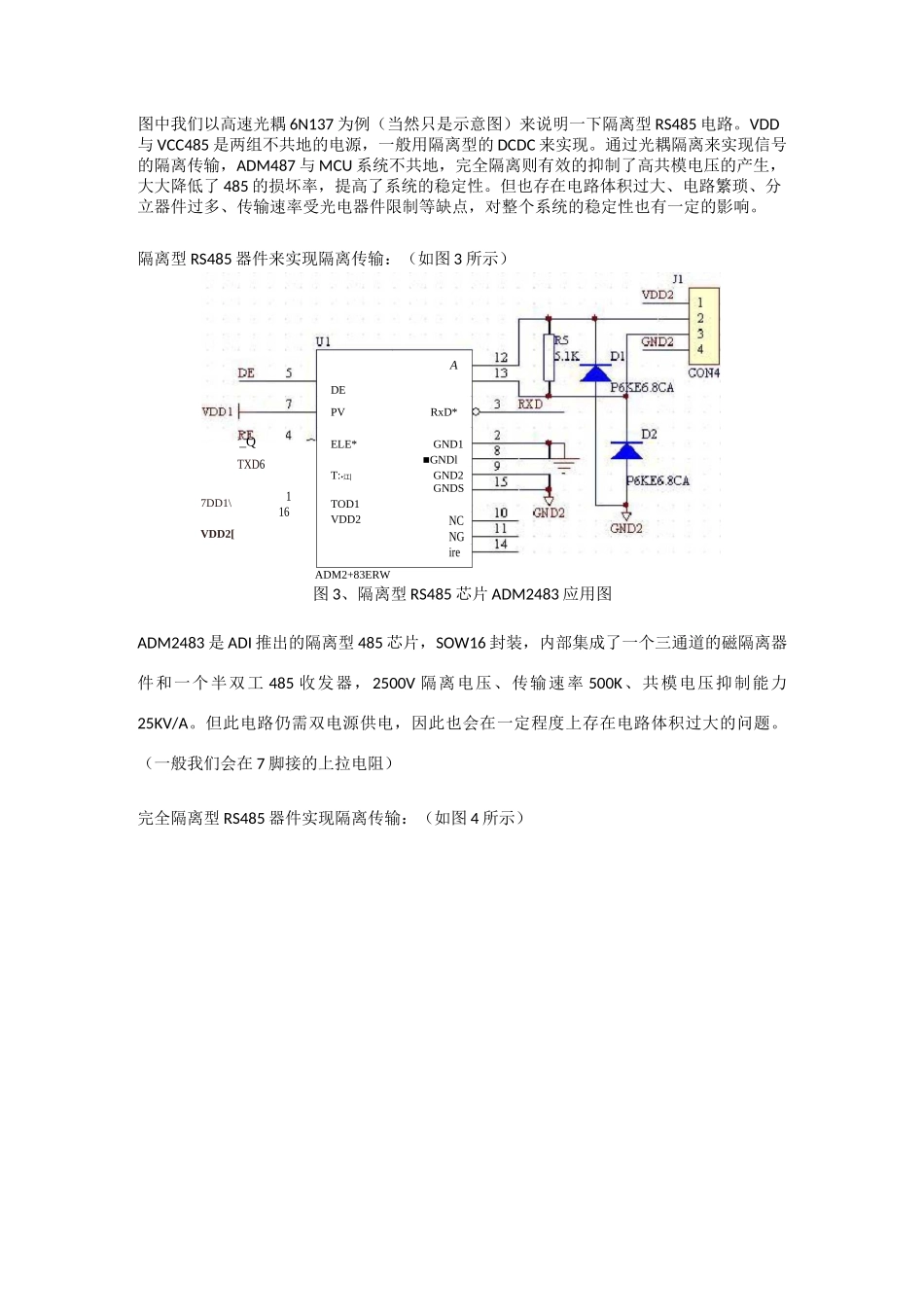

光电隔离RS485典型电路_第3页
3/5
光电隔离 RS485 典型电路一、RS485 总线介绍RS485 总线是一种常见的串行总线标准,采用平衡发送与差分接收的方式,因此具有抑制共模干扰的能力。在一些要求通信距离为几十米到上千米的时候,RS485 总线是一种应用最为广泛的总线。而且在多节点的工作系统中也有着广泛的应用。二、RS485 总线典型电路介绍RS485 电路总体上可以分为隔离型与非隔离型。隔离型比非隔离型在抗干扰、系统稳定性等方面都有更出色的表现,但有一些场合也可以用非隔离型。我们就先讲一下非隔离型的典型电路,非隔离型的电路非常简单,只需一个 RS485 芯片直接与 MCU 的串行通讯口和一个 I/O 控制口连接就可以。如图 1 所示:图 1、典型 485 通信电路图(非隔离型)当然,上图并不是完整的 485 通信电路图,我们还需要在 A 线上加一个的上拉偏置电阻;在 B 线上加一个的下拉偏置电阻。中间的 R16 是匹配电阻,一般是 120Q,当然这个具体要看你传输用的线缆。(匹配电阻:485 整个通讯系统中,为了系统的传输稳定性,我们一般会在第一个节点和最后一个节点加匹配电阻。所以我们一般在设计的时候,会在每个节点都设置一个可跳线的 120Q 电阻,至于用还是不用,由现场人员来设定。当然,具体怎么区分第一个节点还是最后一个节点,还得有待现场的专家们来解答呵。TVS 我们一般选用的,这个我们会在后面进一步的讲解。RS485 标准定义信号阈值的上下限为±200mV。即当 AB>200mV 时,总线状态应表示为"1”;当 AB<200mV 时,总线状态应表示为"0”。但当 AB 在±200mV 之间时,则总线状态为不确定,所以我们会在 A、B 线上面设上、下拉电阻,以尽量避免这种不确定状态。三、隔离型 RS485 总线典型电路介绍在某些工业控制领域,由于现场情况十分复杂,各个节点之间存在很高的共模电压。虽然RS485 接口采用的是差分传输方式,具有一定的抗共模干扰的能力,但当共模电压超过RS485 接收器的极限接收电压,即大于+12V 或小于一 7V 时,接收器就再也无**常工作了,严重时甚至会烧毁芯片和仪器设备。解决此类问题的方法是通过 DCDC 将系统电源和 RS485 收发器的电源隔离;通过隔离器件将信号隔离,彻底消除共模电压的影响。实现此方案的途径可分为:(1)传统方式:用光耦、带隔离的 DCDC、RS485 芯片构筑电路;(2)使用二次集成芯片,如 ADM2483、ADM2587E 等。传统光电隔离的典型电路:(如图 2 所示)图 2、光电隔离 RS485 ...
