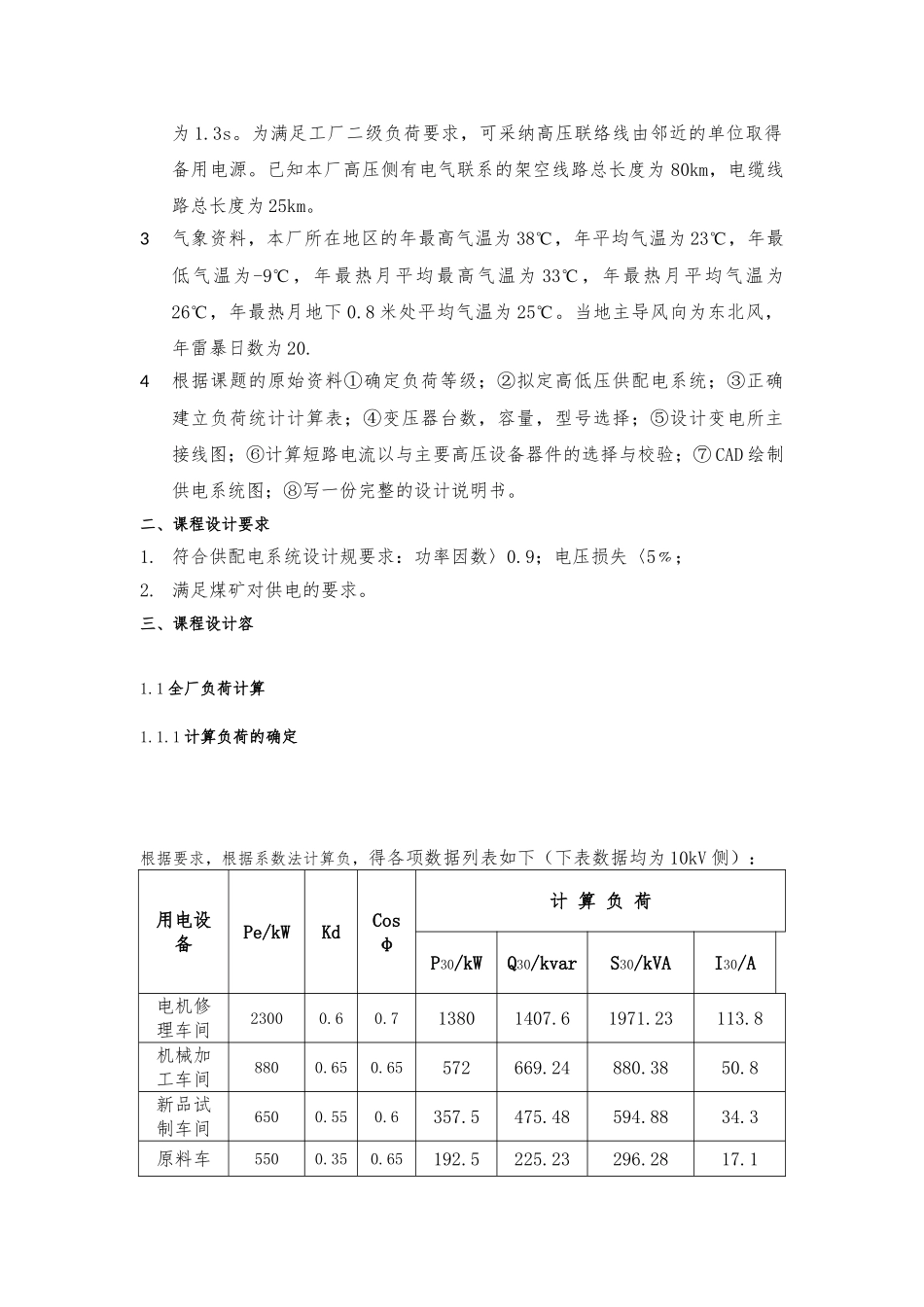

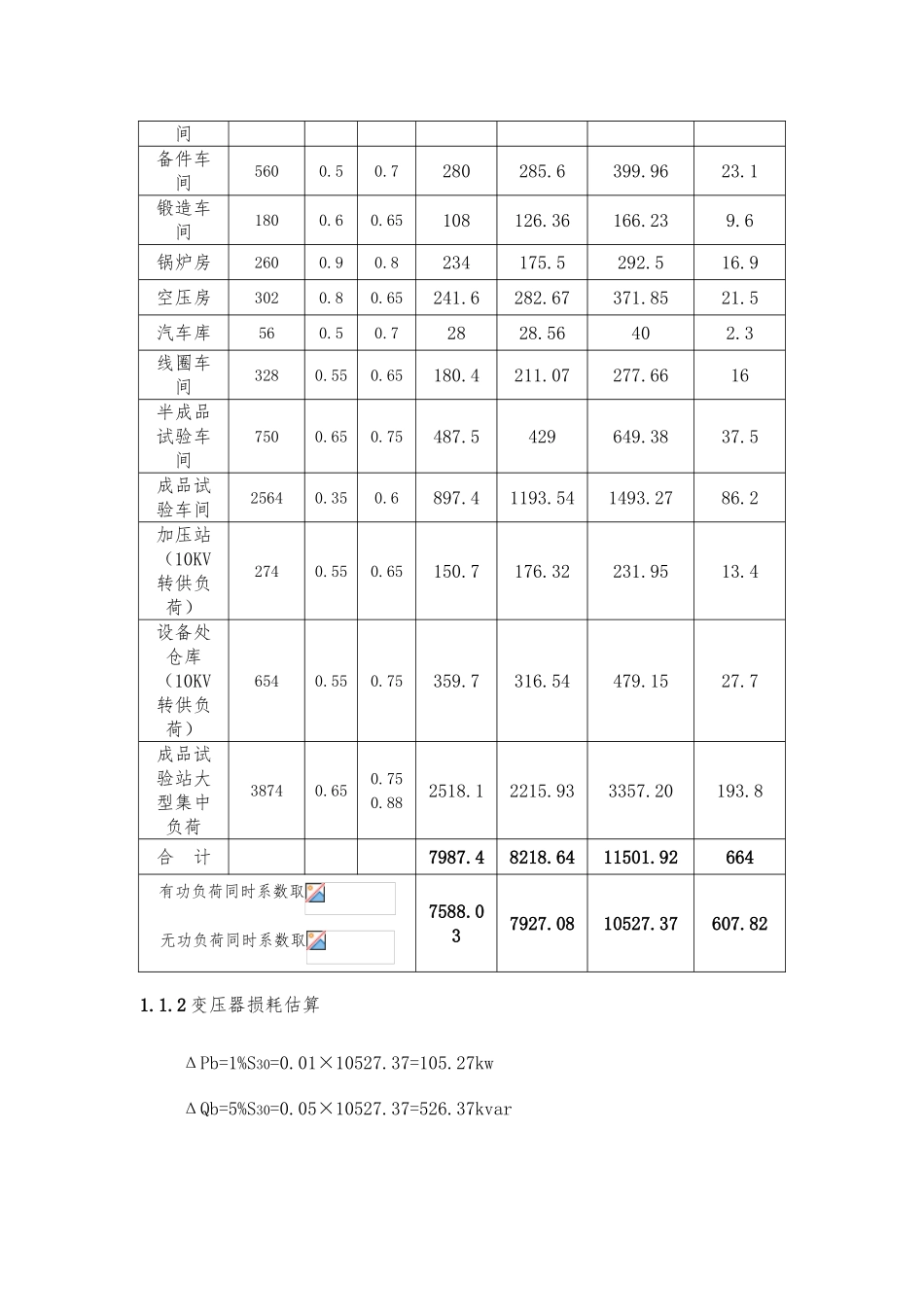

课程设计说明书（2024 /2024 学年第一学期）课程名称 《企业供电系统》课程设计 题目：某电机制造厂总降压变电所与高压配电系统设计专业班级：学生：学号：指导老师：设计周数：设计成绩：2013 年 1 月 18 日一、课程设计原始数据与主要任务1工厂负荷情况：本工厂大部分车间为一班制，少数车间为两班制或三班制 ，年最大负荷利用小时数为 2500 小时，日最大负荷持续时间为 6 小时。该车间铸造车间，电镀车间和锅炉房属二级负荷外，其余均属三级负荷。本厂的负荷统计资料表 1 所示。2供电电源情况：本厂可由附近 10KV 的公用电源干线取得工作电源。干线首段距离本厂 8km。干线首段所装设的高压断路器断流容量 500MVA。此短路器配备有定时限过流保护和电流速断保护，定时限过流保护整定的动作时间为 1.3s。为满足工厂二级负荷要求，可采纳高压联络线由邻近的单位取得备用电源。已知本厂高压侧有电气联系的架空线路总长度为 80km，电缆线路总长度为 25km。3气象资料，本厂所在地区的年最高气温为 38℃，年平均气温为 23℃，年最低气温为-9℃，年最热月平均最高气温为 33℃，年最热月平均气温为26℃，年最热月地下 0.8 米处平均气温为 25℃。当地主导风向为东北风，年雷暴日数为 20.4根据课题的原始资料①确定负荷等级；②拟定高低压供配电系统；③正确建立负荷统计计算表；④变压器台数，容量，型号选择；⑤设计变电所主接线图；⑥计算短路电流以与主要高压设备器件的选择与校验；⑦ CAD 绘制供电系统图；⑧写一份完整的设计说明书。二、课程设计要求1. 符合供配电系统设计规要求：功率因数〉0.9；电压损失〈5﹪；2. 满足煤矿对供电的要求。三、课程设计容1.1 全厂负荷计算1.1.1 计算负荷的确定根据要求，根据系数法计算负，得各项数据列表如下（下表数据均为 10kV 侧）：用电设备Pe/kWKdCosφ计 算 负 荷P30/kWQ30/kvarS30/kVAI30/A电机修理车间23000.60.713801407.61971.23113.8机械加工车间8800.650.65572669.24880.3850.8新品试制车间6500.550.6357.5475.48594.8834.3原料车5500.350.65192.5225.23296.2817.1间备件车间5600.50.7280285.6399.9623.1锻造车间1800.60.65108126.36166.239.6锅炉房2600.90.8234175.5292.516.9空压房3020.80.65241.6282.67371.8521.5汽车库560.50.72828.56402.3线圈车间3280.550.65180.4211.07277.6616半成品试验车间7500.650.75487.5429649.3837.5成品试验车间25640.350.689...
