植入式基桩工程作业指导标准书模板VIP专享

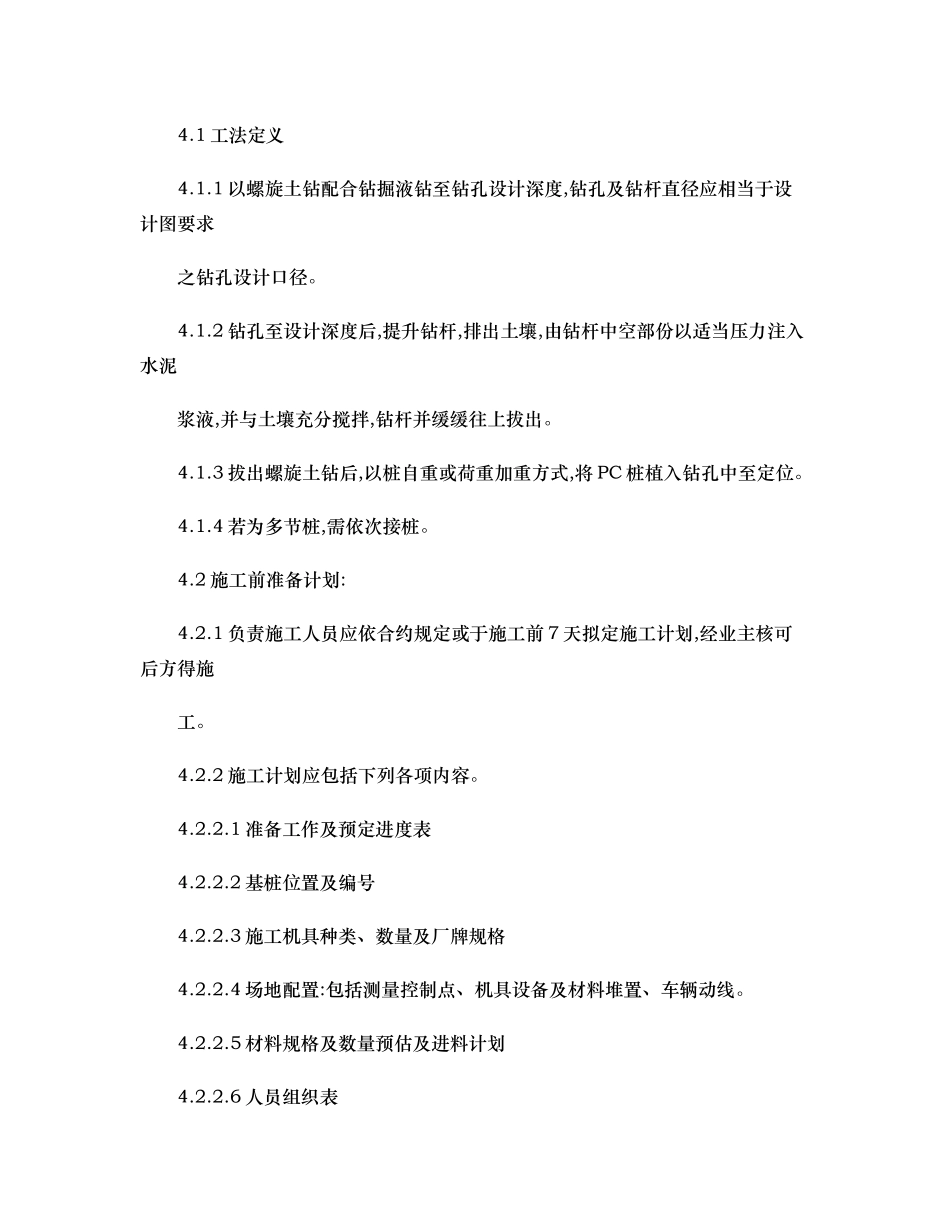

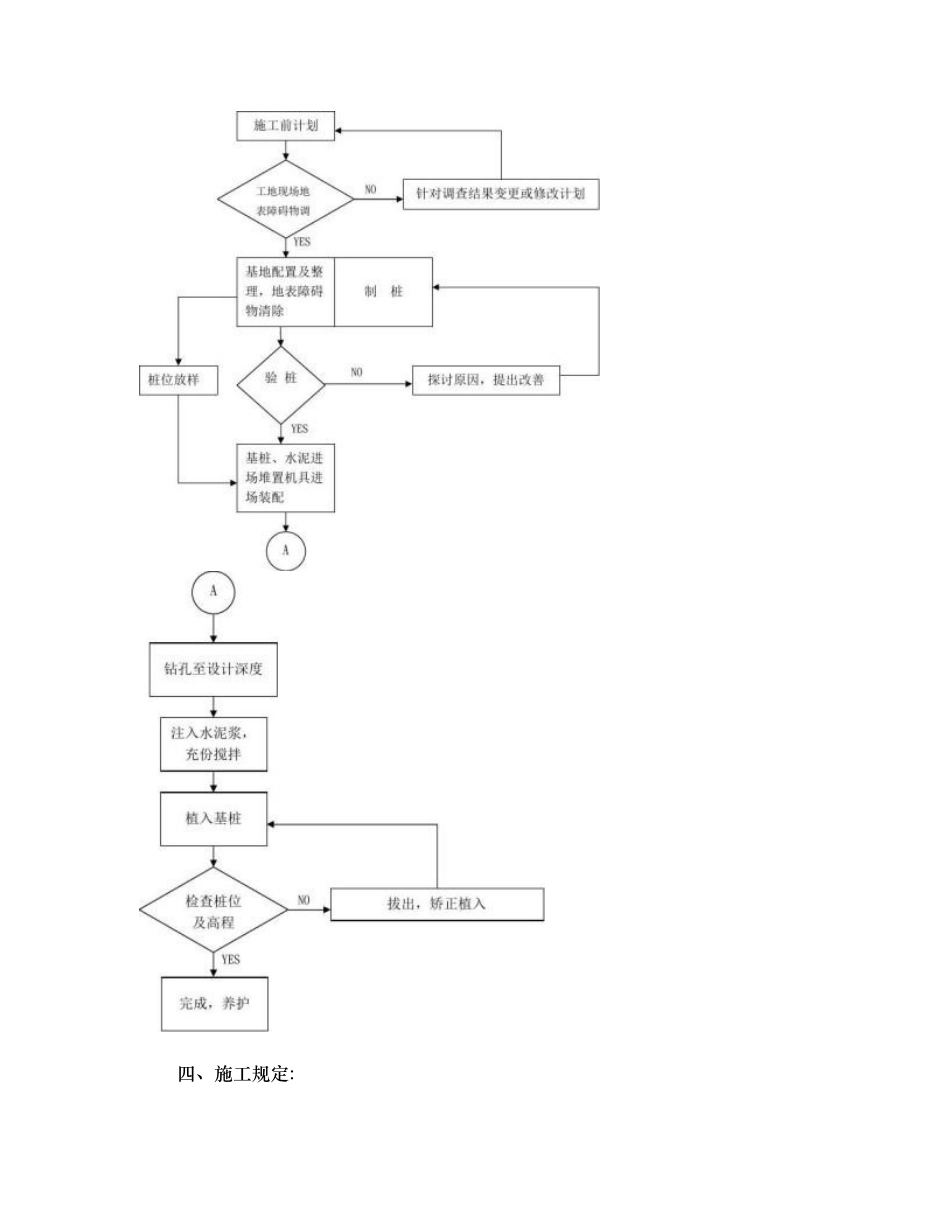

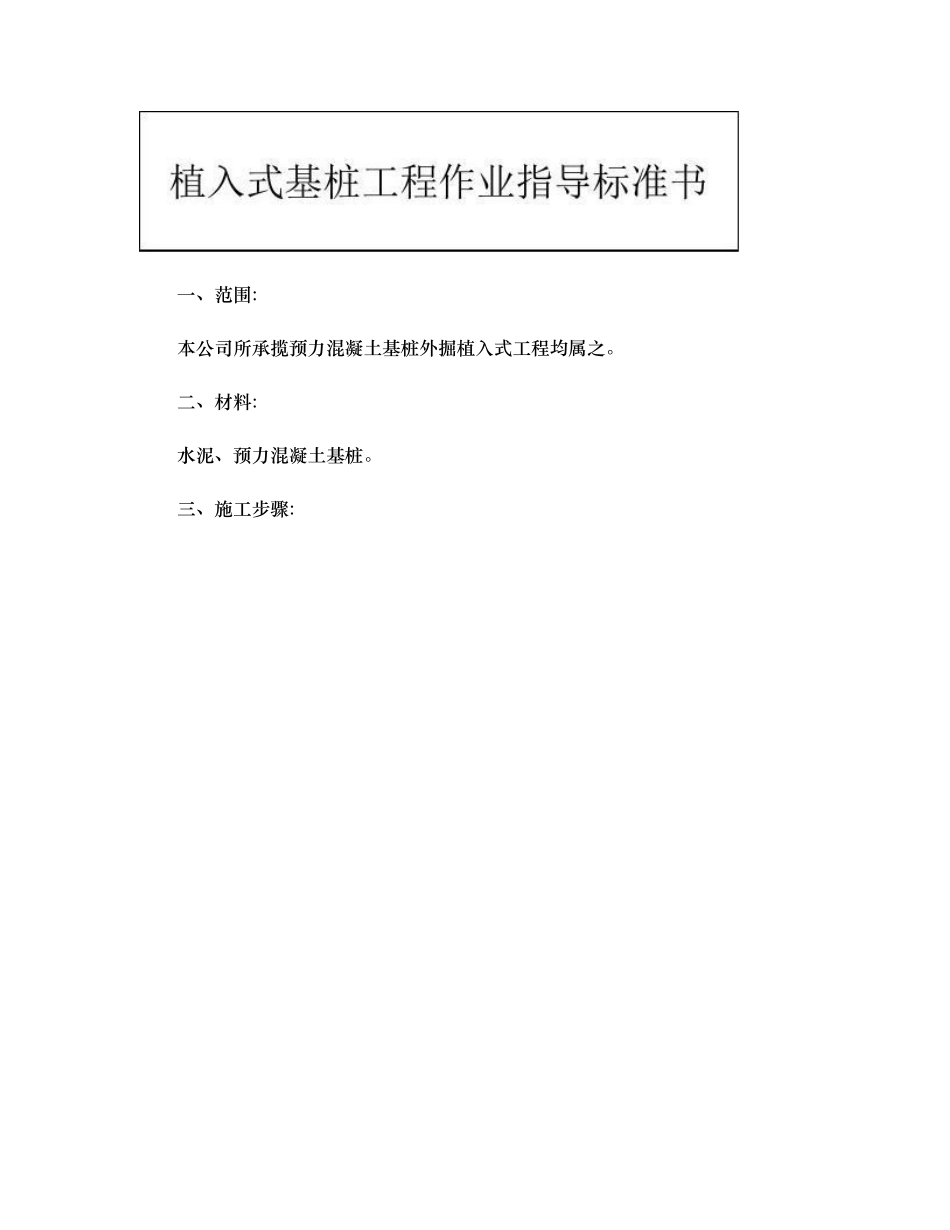

一、范围:本公司所承揽预力混凝土基桩外掘植入式工程均属之。二、材料:水泥、预力混凝土基桩。三、施工步骤: 四、施工规定:4.1 工法定义4.1.1 以螺旋土钻配合钻掘液钻至钻孔设计深度,钻孔及钻杆直径应相当于设计图要求之钻孔设计口径。4.1.2 钻孔至设计深度后,提升钻杆,排出土壤,由钻杆中空部份以适当压力注入水泥浆液,并与土壤充分搅拌,钻杆并缓缓往上拔出。4.1.3 拔出螺旋土钻后,以桩自重或荷重加重方式,将 PC 桩植入钻孔中至定位。4.1.4 若为多节桩,需依次接桩。4.2 施工前准备计划:4.2.1 负责施工人员应依合约规定或于施工前 7 天拟定施工计划,经业主核可后方得施工。4.2.2 施工计划应包括下列各项内容。4.2.2.1 准备工作及预定进度表4.2.2.2 基桩位置及编号4.2.2.3 施工机具种类、数量及厂牌规格4.2.2.4 场地配置:包括测量控制点、机具设备及材料堆置、车辆动线。4.2.2.5 材料规格及数量预估及进料计划4.2.2.6 人员组织表4.2.2.7 施工顺序、步骤及品管措施4.2.2.8 施工记录表4.2.2.9 其他施工中应注意事项4.2.3 施工过程中,若未能符合计划书中之规定,或无法达到预期之工程效益时,须立即审慎检讨原因,并提出改善计划,并经业主审核同意后执行。4.3 施工场地现场地表障碍物调查:4.3.1 编定施工前计划时,应至施工场地现场彻底了解施工场地现状,及地下障碍物拟定施工前准备工作计划,完成溢流浆液收集及雨水排放系统、清除地表障碍物、基地整平、场地备置、机具车辆动线、施工用电用水等及所需之安全措施。4.4 制桩4.4.1 基桩规格应符合施工设计图,但桩应为平顶中空以利植入。4.4.2PC 桩之桩材须符合 CNS-离心机制先拉法预力混凝土基桩法律规范(CNS-2602-A2037 类别 B 之规定,设计图另有规定时,以设计图为准。4.5 验桩4.5.1PC 桩的表面得应平整、密实,掉角的深度不应超过 10mm,表面轻微擦伤不得大于其面积之长度 100mm、宽度 20mm、深度 5mm。4.5.2 由于混凝土收缩产生的裂缝,深度不得大于 5mm、宽度不得大于20mm、横向裂缝长度不得超过边长的一半。4.5.3 桩身及桩顶处不得有蜂窝、麻面、裂缝和掉角。桩帽之平整需与桩身面垂直。4.5.4 验桩时应备妥下列资料4.5.4.1 基桩结构图4.5.4.2 材料检验,先拉预力施压记录4.5.4.3 钢筋检查记录4.5.4.4 混凝土试体强度报告4.5.4.5 桩的检查记录表4.5.4.6 养护办法4.6 基桩、水泥进场堆置及机具进场装配4.6.1PC 桩材之混凝土强度须达到设计强度的 70%方可吊...
