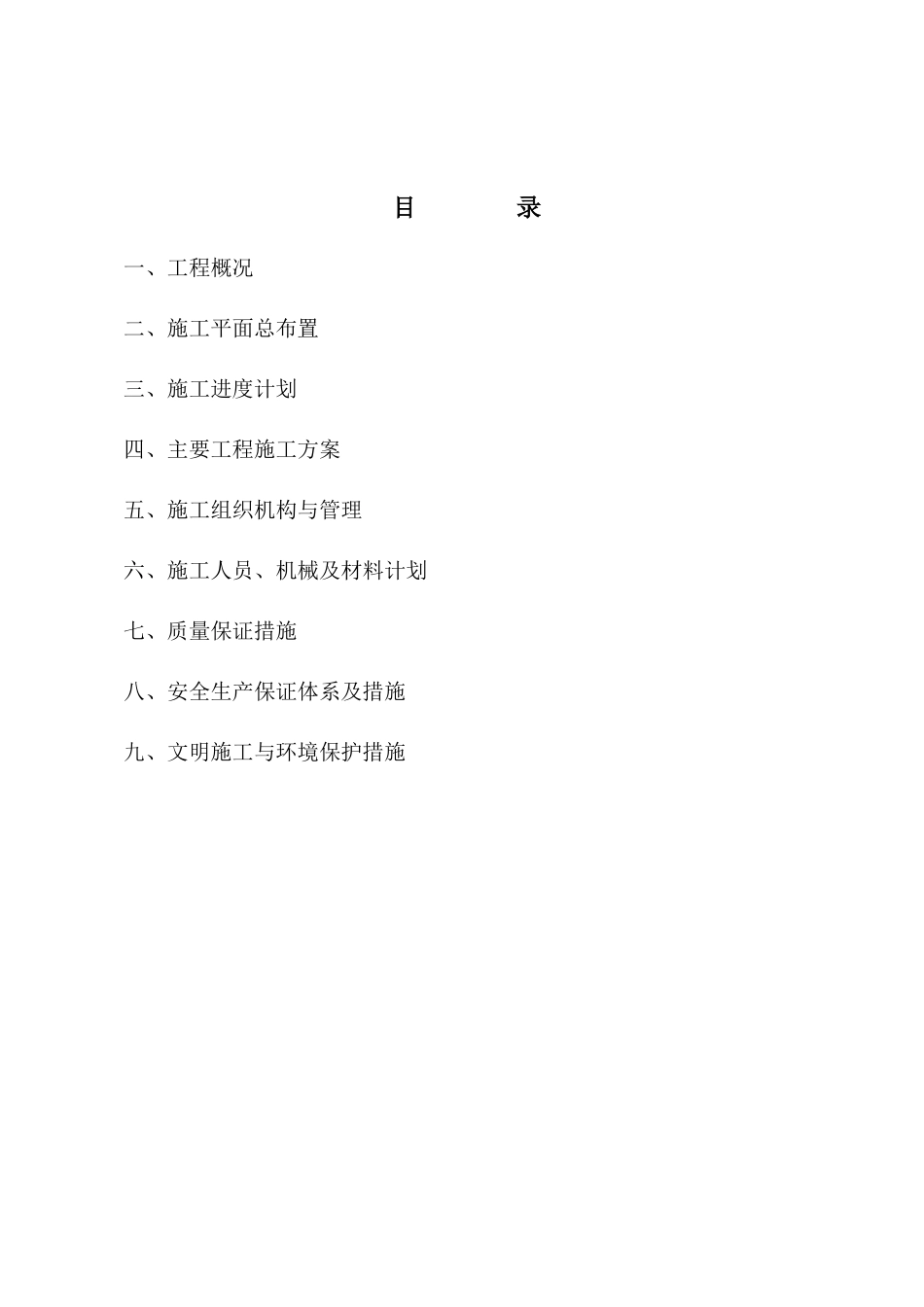

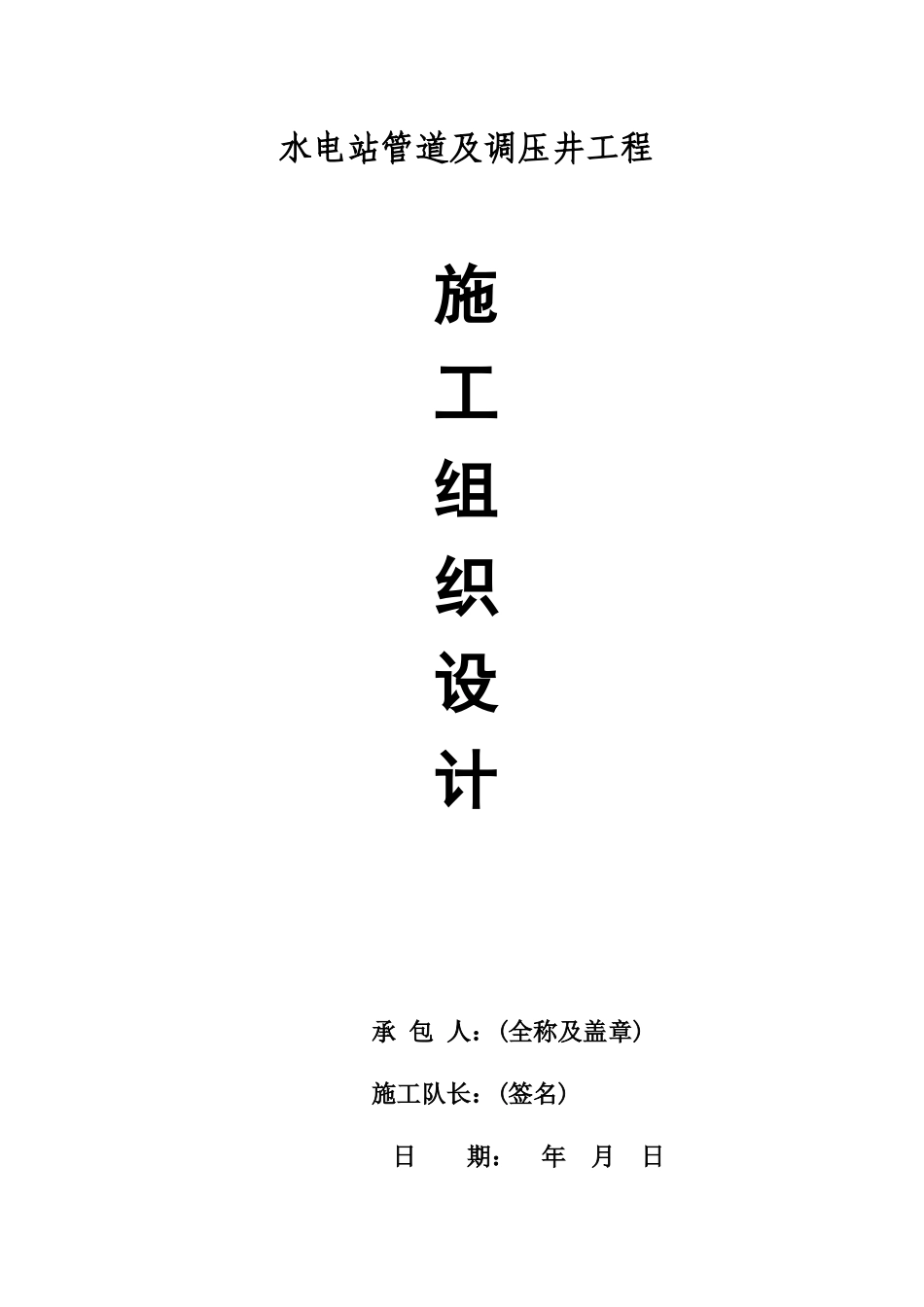

施工组织设计水电站管道及调压井工程施工组织设计承 包 人:(全称及盖章)施工队长:(签名) 日 期: 年 月 日目 录一、工程概况二、施工平面总布置三、施工进度计划四、主要工程施工方案五、施工组织机构与管理六、施工人员、机械及材料计划七、质量保证措施八、安全生产保证体系及措施九、文明施工与环境保护措施湖北省恩施市仙女湖水电站压力管道以及调压井土建工程一、工程概况XXXXX 水电站位于湖北省恩施市东南部新唐乡横栏村境内马尾沟河段,为马尾沟流域梯级开发的第一个梯级。电站由混凝土挡水闸坝、右岸发电引水系统、岸边式地面厂房等建筑物组成。挡水建筑物正常蓄水未为 971.0 m ,总库容为 8.06 m3,电站装机容量 10MW。混凝土闸坝顶高程 972.5,建筑面积高程 950.5 m ,最大坝高 22 m;泄洪闸 3 孔,堰顶溢流泄洪,堰顶高程 962.0 m,采纳底流式消能。发电引水系统布置在右案,引水线路全长约为 3100 m,设置有调压井,引水隧洞开挖洞径为 3.0 m,井后压力管道采纳部分明敷和部分埋管结合形式,钢管主管内径 1.6 m,支管内径 0.8 m。电站厂房位于下游右岸开阔地带,距坝址约 3.5 km。厂房由机组段、安装场、副厂房和尾水平台组成,主厂房长 52.9 m,宽 13.6 m,机组安装高程 743.51 m。升压站布置于厂房后侧台地上。1. 主要建设内容本合同工程建设范围为仙女湖水电站压力管道及调压井(不包括调压井开挖)土建工程。2.工程施工条件(1)水文气象与工程地质马尾沟流域属亚热带湿润性季风气候区,东无严寒、夏无酷暑、雾多湿重,雨量丰沛,植被良好。流域内暴雨最早出现在 4 月,大多于 10 月结束,6-9 月为暴雨集中的时期。流域发生的暴雨多属涡切变型暴雨。洪水由暴雨形成,洪水发生的时间与暴雨一致,4-10 月为汛期,大洪水多发生在 6-9 月,其中 7 月份居多。马尾沟流域属山溪性河流,山高坡陡,谷深河窄,洪水具有暴涨暴落、峰高量小等山溪性河流特点。马尾沟流域与清江流域同属温带季风气候区,年平均气温 15℃-17℃,7、8 月份气温最高,一般为 27℃-30℃,12、1 月份气温最低,一般为 2℃-8℃,极端最高气温 44.9℃,(恩施 1953 年 8 月 19 日),极端最低气温-12℃,(长阳 1977 年 1 月 31 日)。流域受季风影响,冬季多北风,夏季多南风,平均风力在 2 级以上,个别地方曾发生过 9、10 级别大 风 。 马 尾 沟 流 域 属 鄂 西 暴 雨 区 ,...
