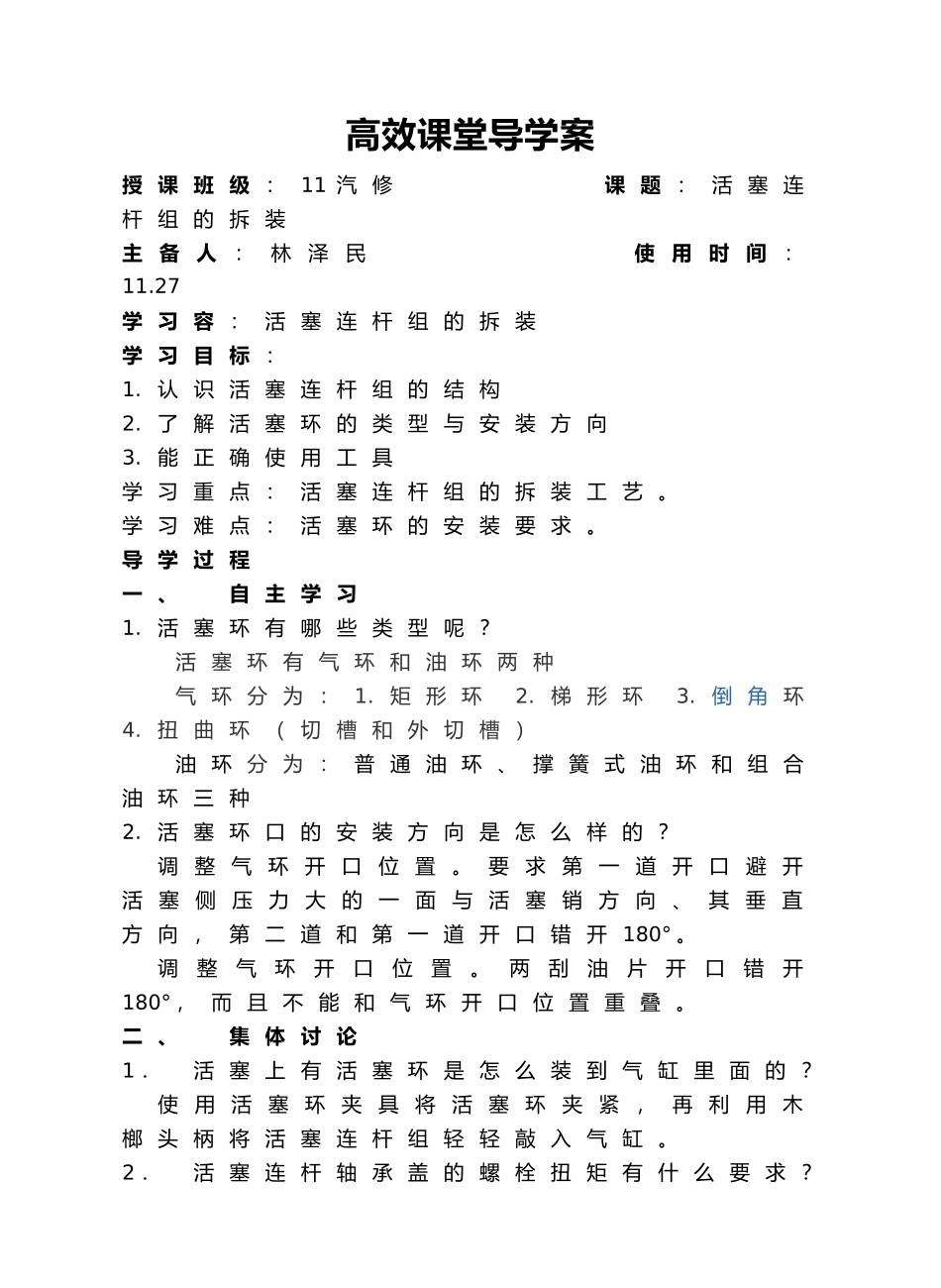

高效课堂导学案授 课 班 级 ： 11 汽 修 课 题 ： 活 塞 连杆 组 的 拆 装主备人：林泽民 使用时间：11.27学 习 容 ： 活 塞 连 杆 组 的 拆 装学 习 目 标 ：1. 认 识 活 塞 连 杆 组 的 结 构2. 了 解 活 塞 环 的 类 型 与 安 装 方 向3. 能 正 确 使 用 工 具学 习 重 点 ： 活 塞 连 杆 组 的 拆 装 工 艺 。学 习 难 点 ： 活 塞 环 的 安 装 要 求 。导 学 过 程一 、自 主 学 习1. 活 塞 环 有 哪 些 类 型 呢 ？活 塞 环 有 气 环 和 油 环 两 种气 环 分 为 ： 1. 矩 形 环 2. 梯 形 环 3. 倒 角 环 4. 扭 曲 环 （ 切 槽 和 外 切 槽 ）油 环 分 为 ： 普 通 油 环 、 撑 簧 式 油 环 和 组 合油 环 三 种2. 活 塞 环 口 的 安 装 方 向 是 怎 么 样 的 ？调 整 气 环 开 口 位 置 。 要 求 第 一 道 开 口 避 开活 塞 侧 压 力 大 的 一 面 与 活 塞 销 方 向 、 其 垂 直方 向 ， 第 二 道 和 第 一 道 开 口 错 开 180° 。调整气环开口位置。两刮油片开口错开180° ， 而 且 不 能 和 气 环 开 口 位 置 重 叠 。二 、集 体 讨 论1 ．活 塞 上 有 活 塞 环 是 怎 么 装 到 气 缸 里 面 的 ？使 用 活 塞 环 夹 具 将 活 塞 环 夹 紧 ， 再 利 用 木榔 头 柄 将 活 塞 连 杆 组 轻 轻 敲 入 气 缸 。2 ．活 塞 连 杆 轴 承 盖 的 螺 栓 扭 矩 有 什 么 要 求 ？1 ） 、 用 棘 轮 扳 手 预 紧 连 杆 轴 承 盖 的 螺 栓 。2 ） 、 用 定 扭 扳 手 拧 紧 连 杆 轴 承 盖 紧 固 螺 栓至 30Nm 。3 ） 、 在 连 杆 轴 承 盖 紧 固 螺 栓 上 做 上 记 号 ，再 用 扭 力 扳 手 拧 转 连 杆 轴 承 盖 紧 固 螺 栓 90°实 训 项 目 六 活 塞 连 杆 组 的 拆 装一 、 实 训 容 ：活 塞 连 杆 组 的 拆 装二 、 实 训 目 的 ：1、 知 识 目 的 ：掌握活塞连杆组的拆装工艺，规和技巧 。2、 技 能 目 的 ：⑴ 、 掌 握 活 塞 连 杆 组 拆 装 中 的 专 用 和 常 用...
