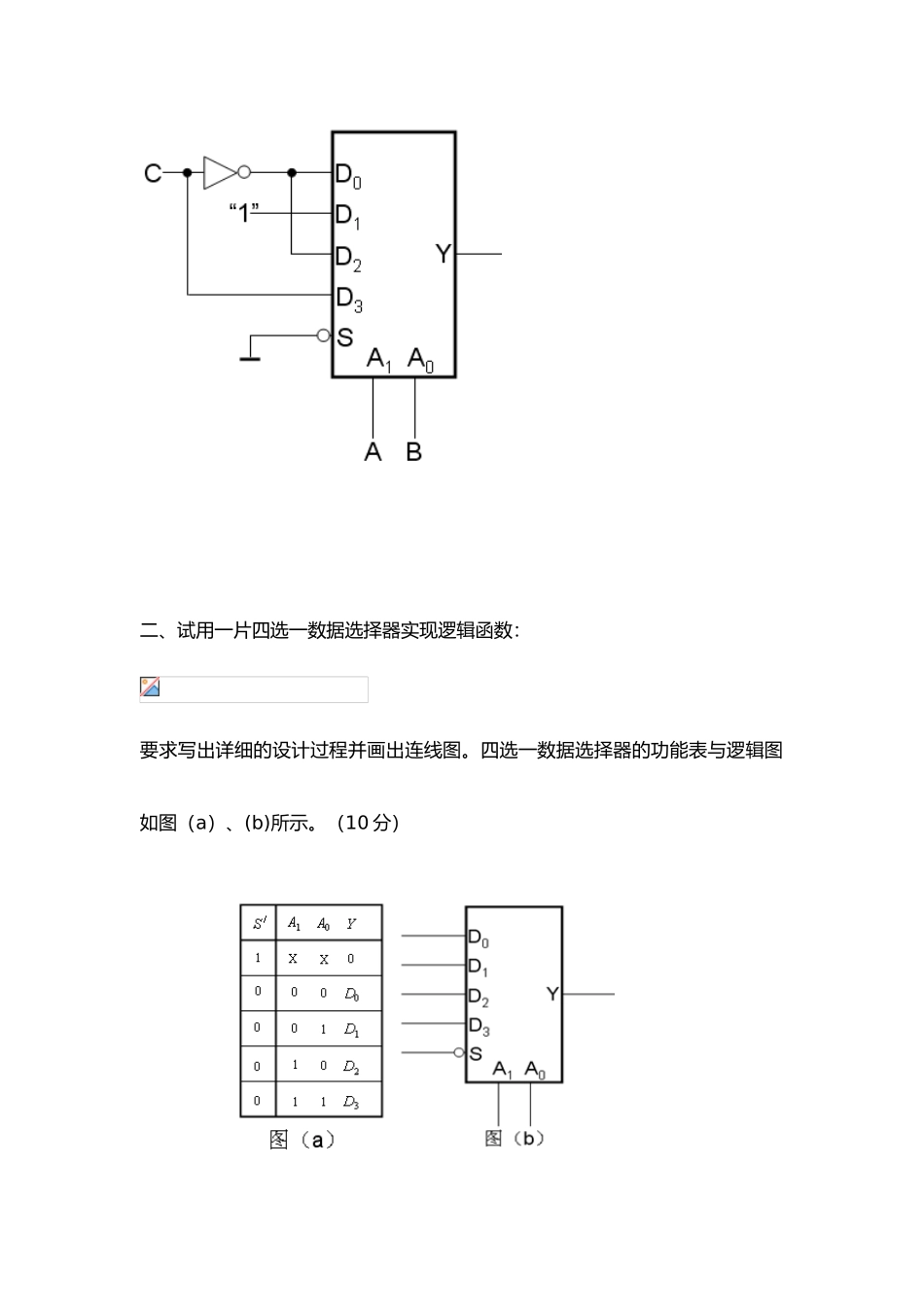

用数据选择器设计组合逻辑电路一、用一片四选一数据选择器实现逻辑函数：要求写出分析与计算过程并画出连线图。四选一数据选择器的功能表与逻辑图如下图所示。（10 分）解一：（1）选 A、B 作为数据选择器的地址码 A1、A0，将逻辑函数变形为：（2）将变形后的逻辑函数与四选一数据选择器的输出逻辑式进行比较得：（3）连接电路：解二： （1）、写出四选一数据选择器的逻辑表达式：（2 分）（2）、把所求逻辑函数的表达式变形：（4 分）（3）、确定电路连接：（4 分）将上述两个表达式进行比较，可知应令：，即（4）、画出连接图：（ 2 分）二、试用一片四选一数据选择器实现逻辑函数：要求写出详细的设计过程并画出连线图。四选一数据选择器的功能表与逻辑图如图（a）、(b)所示。（10 分）解： （1）、把所求逻辑函数的表达式变形：（4 分）（2）、与四选一数据选择器的逻辑表达式进行比较，确定电路连接：（4 分）（3）、画出连接图：（ 2 分）解： （1）、把所求逻辑函数的表达式变形：（4 分）（2）、确定电路连接：（4 分）四选一数据选择器的逻辑表达式为：两个表达式进行比较，可知应令：；； （3）、画出连接图：（ 2 分）三、试用双 4 选 1 数据选择器 CC14539 实现组合逻辑函数：已知 CC14539 的逻辑功能表达式和方框图如下:四、用一片四选一数据选择器设计一个 3 变量的多数表决电路。要求写出分析与计算过程并画出连线图。四选一数据选择器的功能表与逻辑图如下图所示。（15 分）解：（1）列写真值表：设参加表决的三个人分别用 A、B 和 C 来表示，表决结果用 Y 表示；个人同意与表决通过均用 1 表示，个人不同意与表决没通过均用 0 表示。（2）列写表达式：（3）选用 B、C 作为四选一数据选择器的地址码 A1、A0，将逻辑函数变形为：（4）将变形后的逻辑函数与四选一数据选择器的输出逻辑式进行比较得：（5）电路连线图；五、试用 8 选 1 数据选择器 74HC151 产生逻辑函数。已知 74HC151 在控制端的情况下，输出的逻辑表达式为：解：（1）选 A、B、C 作为数据选择器的地址码 A2、A1、A0，将逻辑函数变形为：（2）将变形后的逻辑函数与四选一数据选择器的输出逻辑式进行比较得：（3）连接电路：B: 试 用 八 选 一 数 据 选 择 器 74LS151 实 现 如 下 逻 辑 函 数 ：。74LS151 的管脚排列图如下。（图中 16 脚 VCC 是电源正端；8 脚 GND 是电源地...
