甲醇精馏的设计说明

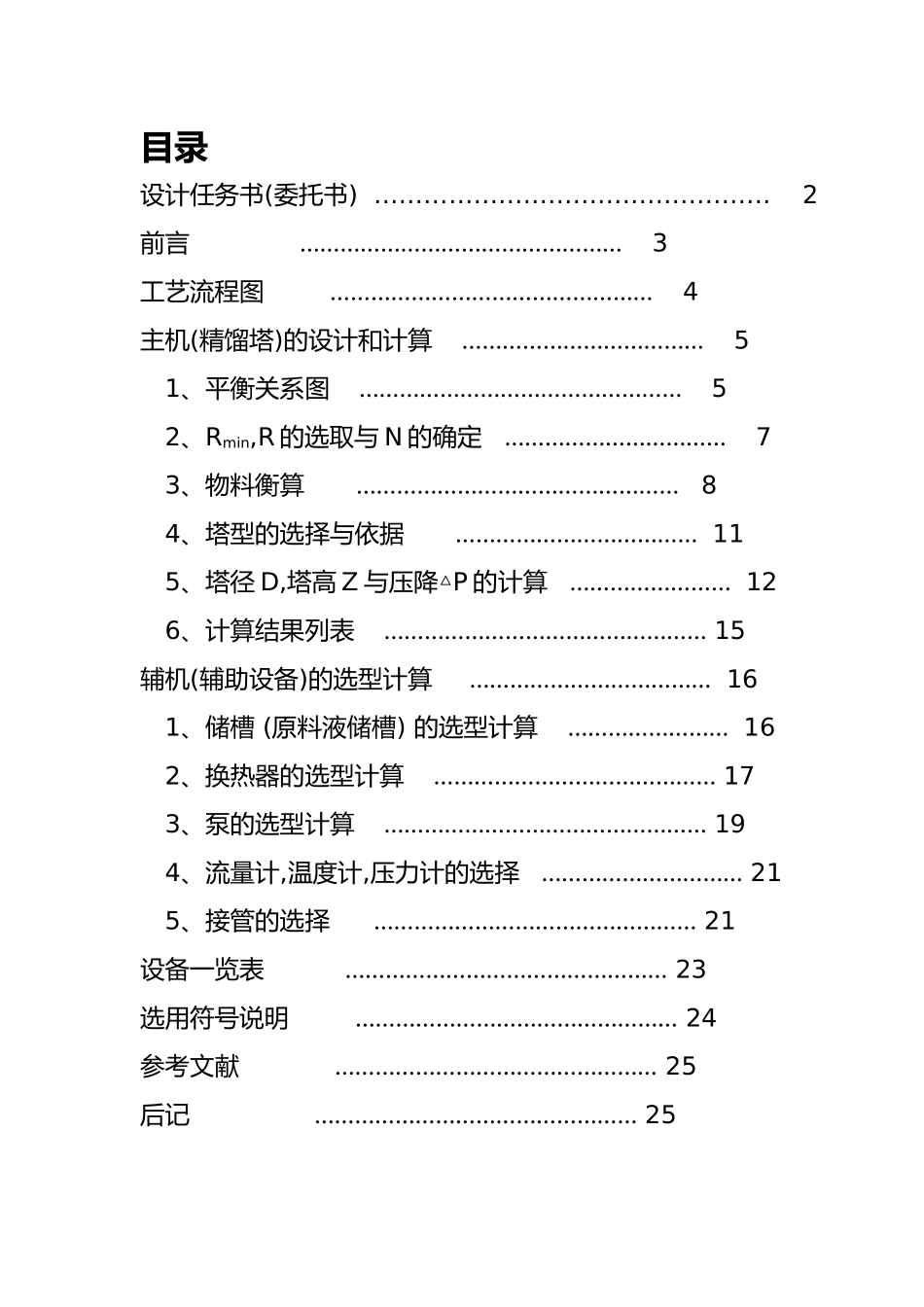

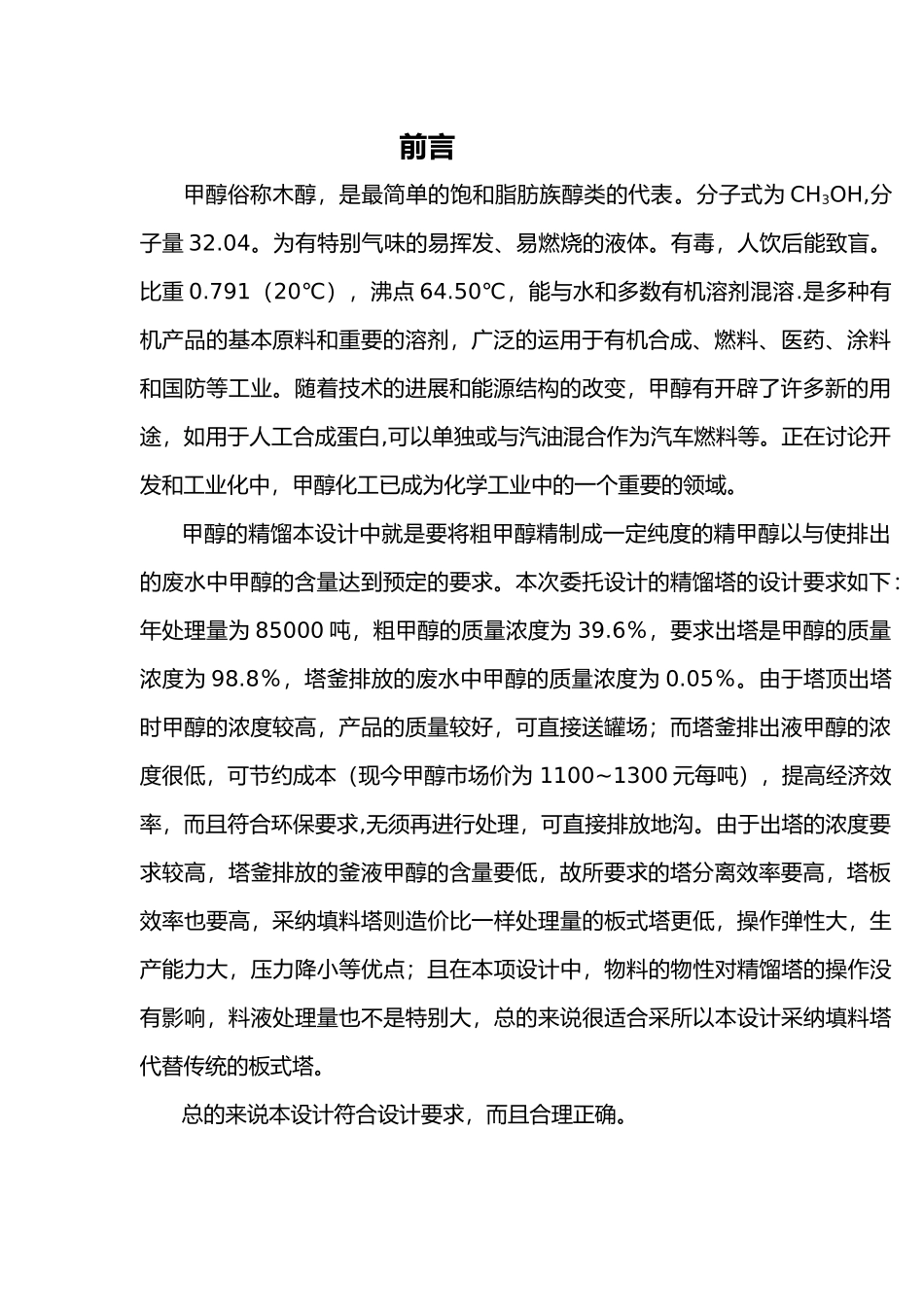

目录设计任务书(委托书) ………………………………………… 2前言 ………………………………………… 3工艺流程图 ………………………………………… 4主机(精馏塔)的设计和计算 ……………………………… 51、平衡关系图 ………………………………………… 52、Rmin,R 的选取与 N 的确定 …………………………… 73、物料衡算 ………………………………………… 84、塔型的选择与依据 ……………………………… 115、塔径 D,塔高 Z 与压降△P 的计算 …………………… 126、计算结果列表 ………………………………………… 15辅机(辅助设备)的选型计算 ……………………………… 161、储槽 (原料液储槽) 的选型计算 …………………… 162、换热器的选型计算 …………………………………… 173、泵的选型计算 ………………………………………… 194、流量计,温度计,压力计的选择 ………………………… 215、接管的选择 ………………………………………… 21设备一览表 ………………………………………… 23选用符号说明 ………………………………………… 24参考文献 ………………………………………… 25后记 ………………………………………… 25前言甲醇俗称木醇，是最简单的饱和脂肪族醇类的代表。分子式为 CH3OH,分子量 32.04。为有特别气味的易挥发、易燃烧的液体。有毒，人饮后能致盲。比重 0.791（20℃），沸点 64.50℃，能与水和多数有机溶剂混溶.是多种有机产品的基本原料和重要的溶剂，广泛的运用于有机合成、燃料、医药、涂料和国防等工业。随着技术的进展和能源结构的改变，甲醇有开辟了许多新的用途，如用于人工合成蛋白,可以单独或与汽油混合作为汽车燃料等。正在讨论开发和工业化中，甲醇化工已成为化学工业中的一个重要的领域。甲醇的精馏本设计中就是要将粗甲醇精制成一定纯度的精甲醇以与使排出的废水中甲醇的含量达到预定的要求。本次委托设计的精馏塔的设计要求如下：年处理量为 85000 吨，粗甲醇的质量浓度为 39.6％，要求出塔是甲醇的质量浓度为 98.8％，塔釜排放的废水中甲醇的质量浓度为 0.05％。由于塔顶出塔时甲醇的浓度较高，产品的质量较好，可直接送罐场；而塔釜排出液甲醇的浓度很低，可节约成本（现今甲醇市场价为 1100~1300 元每吨），提高经济效率，而且符合环保要求,无须再进行处理，可直接排放地沟。由于出塔的浓度要求较高，塔釜排放的釜液甲醇...
