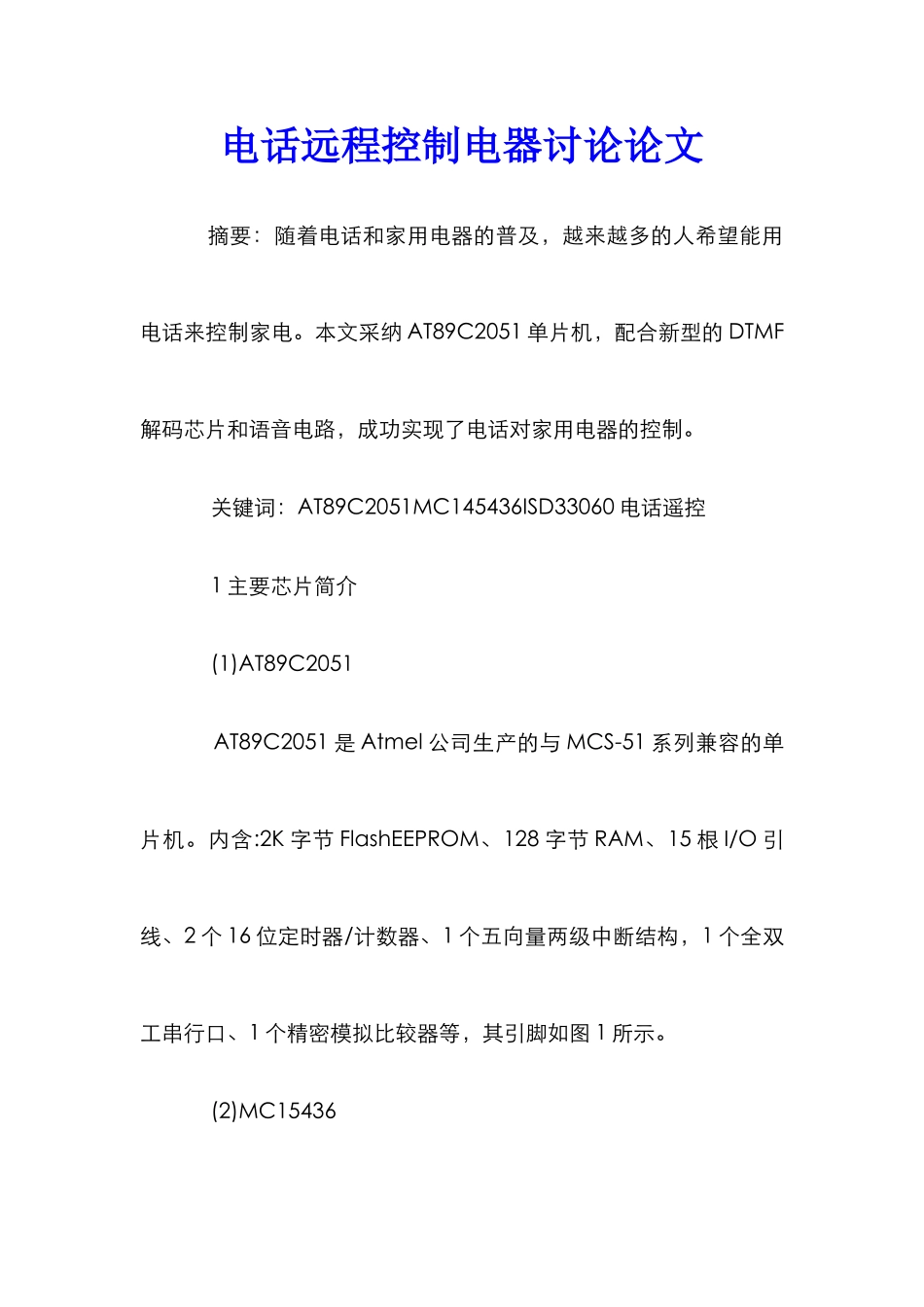

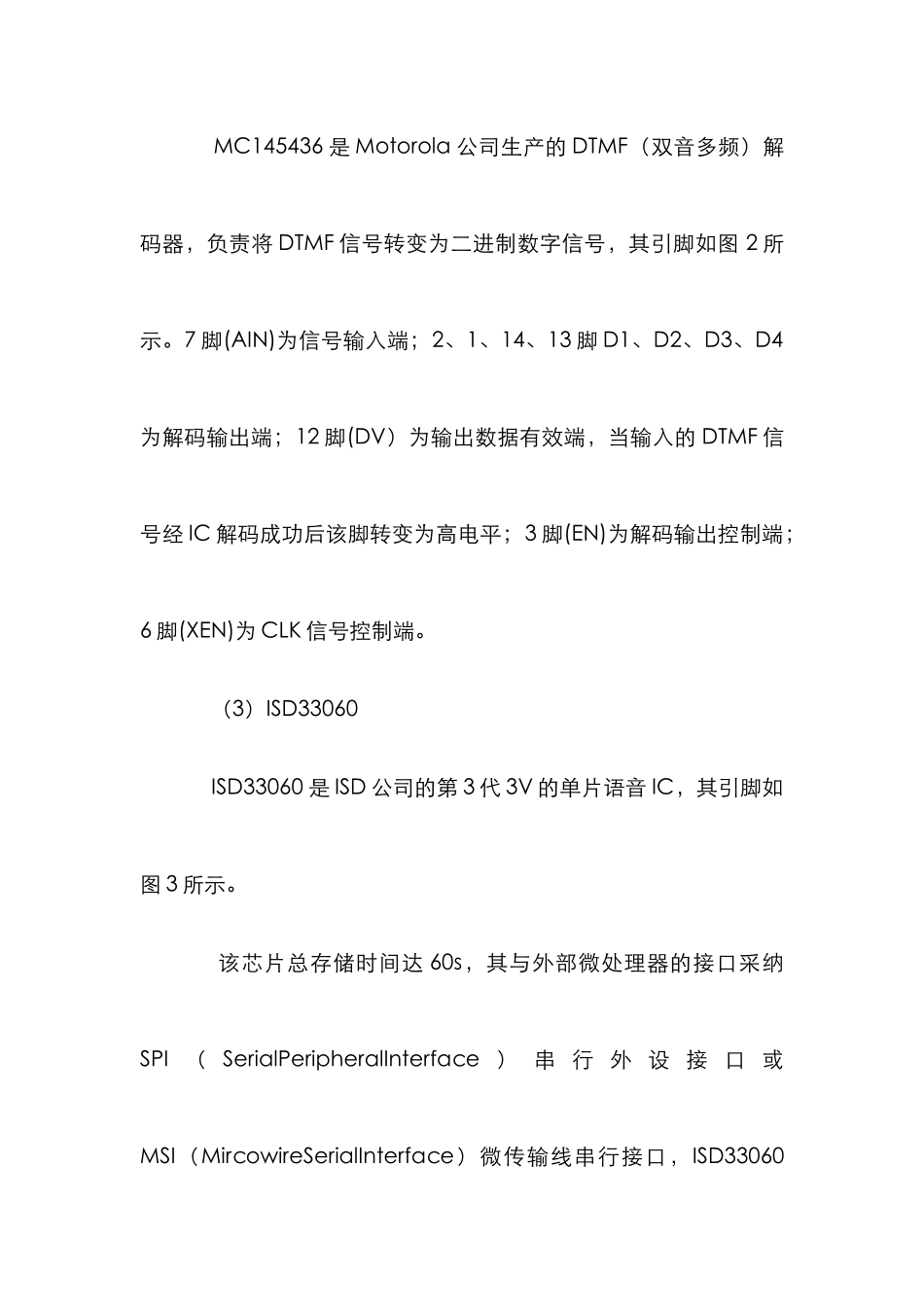

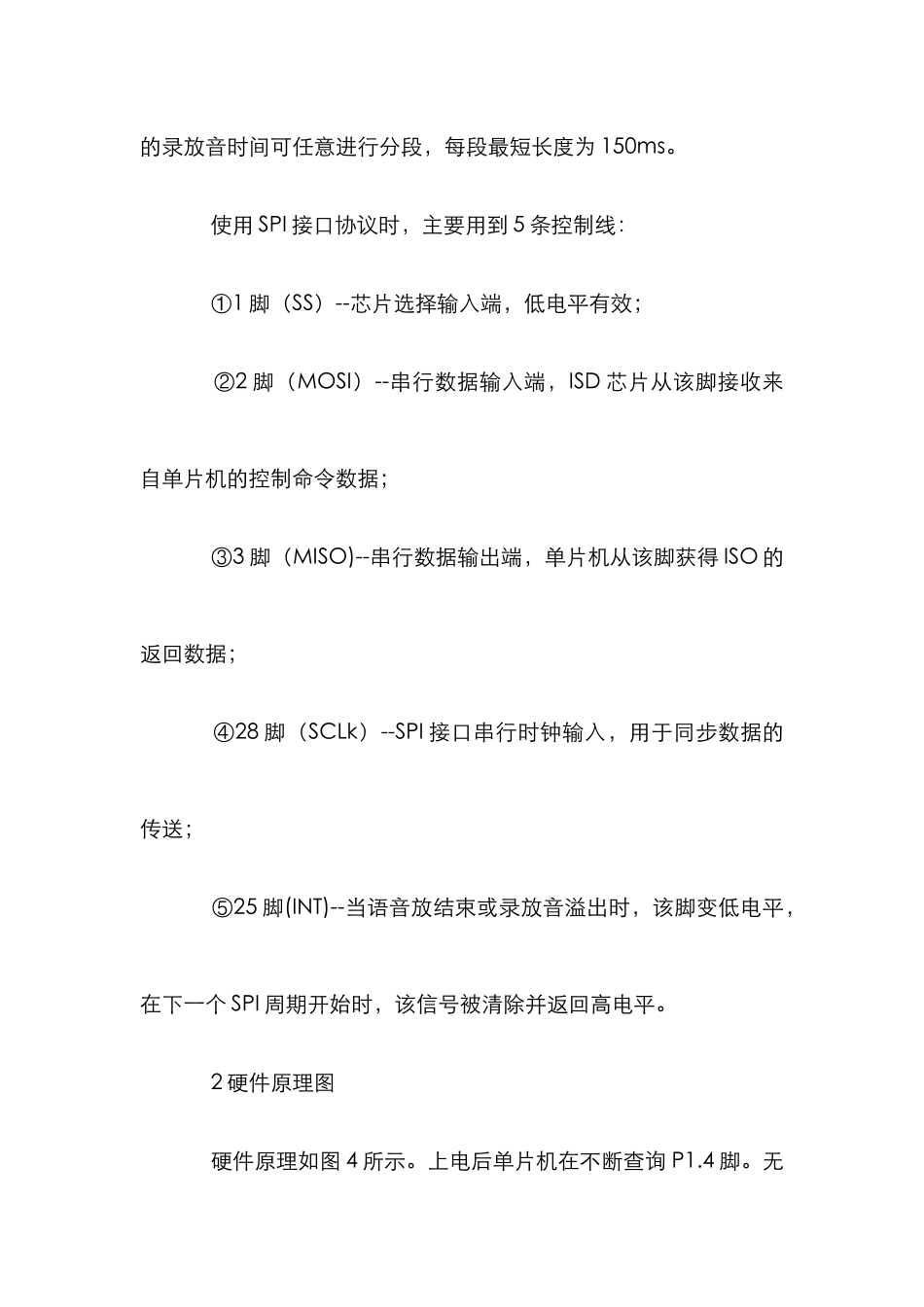

电话远程控制电器讨论论文 摘要：随着电话和家用电器的普及，越来越多的人希望能用电话来控制家电。本文采纳 AT89C2051 单片机，配合新型的 DTMF解码芯片和语音电路，成功实现了电话对家用电器的控制。 关键词：AT89C2051MC145436ISD33060 电话遥控 1 主要芯片简介 (1)AT89C2051 AT89C2051 是 Atmel 公司生产的与 MCS-51 系列兼容的单片机。内含:2K 字节 FlashEEPROM、128 字节 RAM、15 根 I/O 引线、2 个 16 位定时器/计数器、1 个五向量两级中断结构，1 个全双工串行口、1 个精密模拟比较器等，其引脚如图 1 所示。 (2)MC15436 MC145436 是 Motorola 公司生产的 DTMF（双音多频）解码器，负责将 DTMF 信号转变为二进制数字信号，其引脚如图 2 所示。7 脚(AIN)为信号输入端；2、1、14、13 脚 D1、D2、D3、D4为解码输出端；12 脚(DV）为输出数据有效端，当输入的 DTMF 信号经 IC 解码成功后该脚转变为高电平；3 脚(EN)为解码输出控制端；6 脚(XEN)为 CLK 信号控制端。 （3）ISD33060 ISD33060 是 ISD 公司的第 3 代 3V 的单片语音 IC，其引脚如图 3 所示。 该芯片总存储时间达 60s，其与外部微处理器的接口采纳SPI （ SerialPeripheralInterface ） 串 行 外 设 接 口 或MSI（MircowireSerialInterface）微传输线串行接口，ISD33060的录放音时间可任意进行分段，每段最短长度为 150ms。 使用 SPI 接口协议时，主要用到 5 条控制线： ①1 脚（SS）--芯片选择输入端，低电平有效； ②2 脚（MOSI）--串行数据输入端，ISD 芯片从该脚接收来自单片机的控制命令数据； ③3 脚（MISO)--串行数据输出端，单片机从该脚获得 ISO 的返回数据； ④28 脚（SCLk）--SPI 接口串行时钟输入，用于同步数据的传送； ⑤25 脚(INT)--当语音放结束或录放音溢出时，该脚变低电平，在下一个 SPI 周期开始时，该信号被清除并返回高电平。 2 硬件原理图 硬件原理如图 4 所示。上电后单片机在不断查询 P1.4 脚。无来电时，P1.4 呈高电平，当有铃流来到时，光电耦合器 PC817 导通，P1.4 呈现低电平。单片机检测到 P1.4 的低电平后，为了防止正常来电话本装置过快动作，先延时一段时间（这里初定为 7s），然后再查询有无铃流存在，如没有，继续进入查询状态；如还有，则 P3.7输出高电平，驱动 9012 导通，继电器 J 动作，接通线路。这时P1.5、P1.6、P1....
