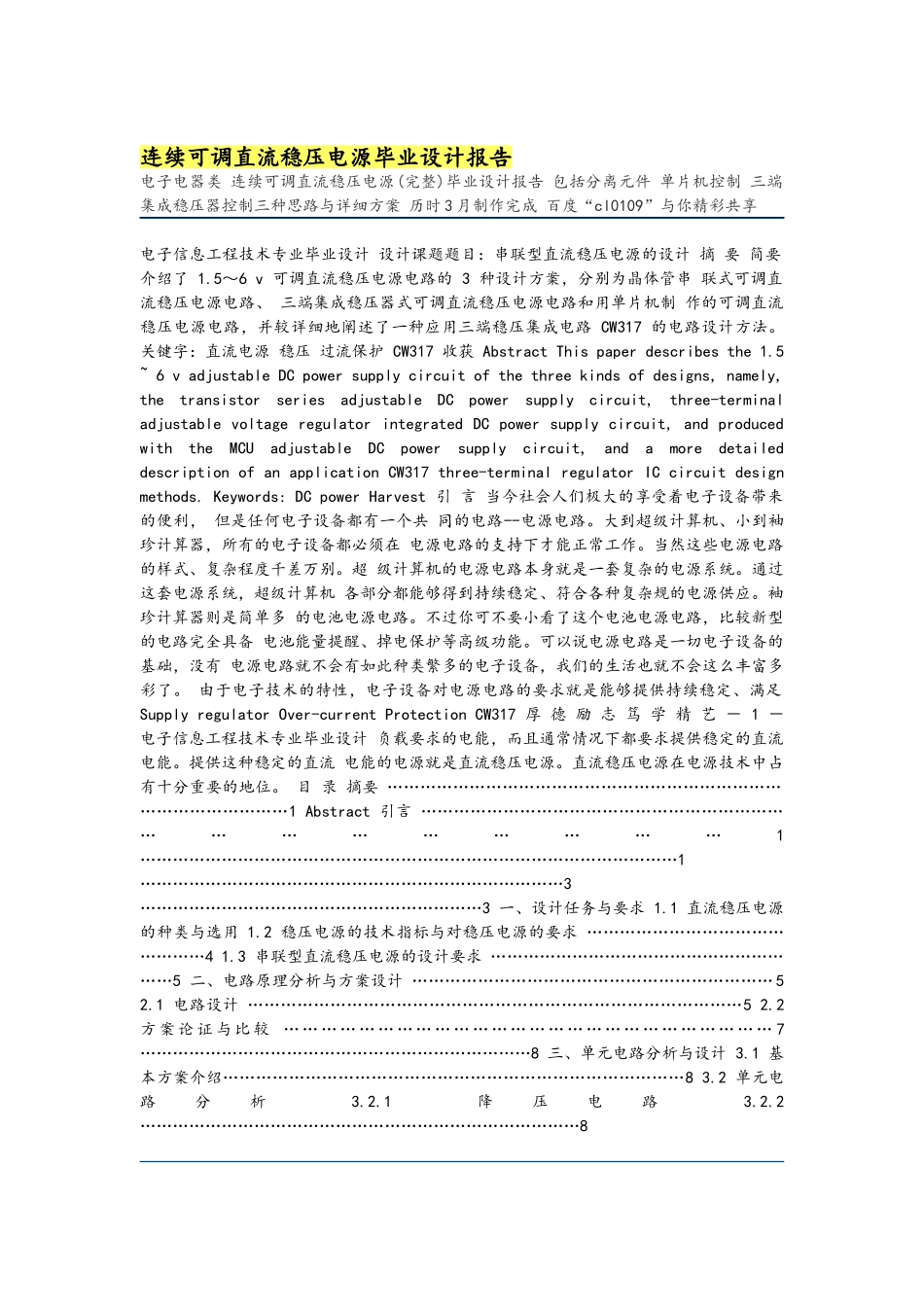

连续可调直流稳压电源毕业设计报告电子电器类 连续可调直流稳压电源(完整)毕业设计报告 包括分离元件 单片机控制 三端集成稳压器控制三种思路与详细方案 历时 3 月制作完成 百度“cl0109”与你精彩共享电子信息工程技术专业毕业设计 设计课题题目:串联型直流稳压电源的设计 摘 要 简要介绍了 1.5~6 v 可调直流稳压电源电路的 3 种设计方案,分别为晶体管串 联式可调直流稳压电源电路、 三端集成稳压器式可调直流稳压电源电路和用单片机制 作的可调直流稳压电源电路,并较详细地阐述了一种应用三端稳压集成电路 CW317 的电路设计方法。 关键字:直流电源 稳压 过流保护 CW317 收获 Abstract This paper describes the 1.5 ~ 6 v adjustable DC power supply circuit of the three kinds of designs, namely, the transistor series adjustable DC power supply circuit, three-terminal adjustable voltage regulator integrated DC power supply circuit, and produced with the MCU adjustable DC power supply circuit, and a more detailed description of an application CW317 three-terminal regulator IC circuit design methods. Keywords: DC power Harvest 引 言 当今社会人们极大的享受着电子设备带来的便利, 但是任何电子设备都有一个共 同的电路--电源电路。大到超级计算机、小到袖珍计算器,所有的电子设备都必须在 电源电路的支持下才能正常工作。当然这些电源电路的样式、复杂程度千差万别。超 级计算机的电源电路本身就是一套复杂的电源系统。通过这套电源系统,超级计算机 各部分都能够得到持续稳定、符合各种复杂规的电源供应。袖珍计算器则是简单多 的电池电源电路。不过你可不要小看了这个电池电源电路,比较新型的电路完全具备 电池能量提醒、掉电保护等高级功能。可以说电源电路是一切电子设备的基础,没有 电源电路就不会有如此种类繁多的电子设备,我们的生活也就不会这么丰富多彩了。 由于电子技术的特性,电子设备对电源电路的要求就是能够提供持续稳定、满足 Supply regulator Over-current Protection CW317 厚 德 励 志 笃 学 精 艺 - 1 - 电子信息工程技术专业毕业设计 负载要求的电能,而且通常情况下都要求提供稳定的直流电能。提供这种稳定的直流 电能的电源就是直流稳压...
