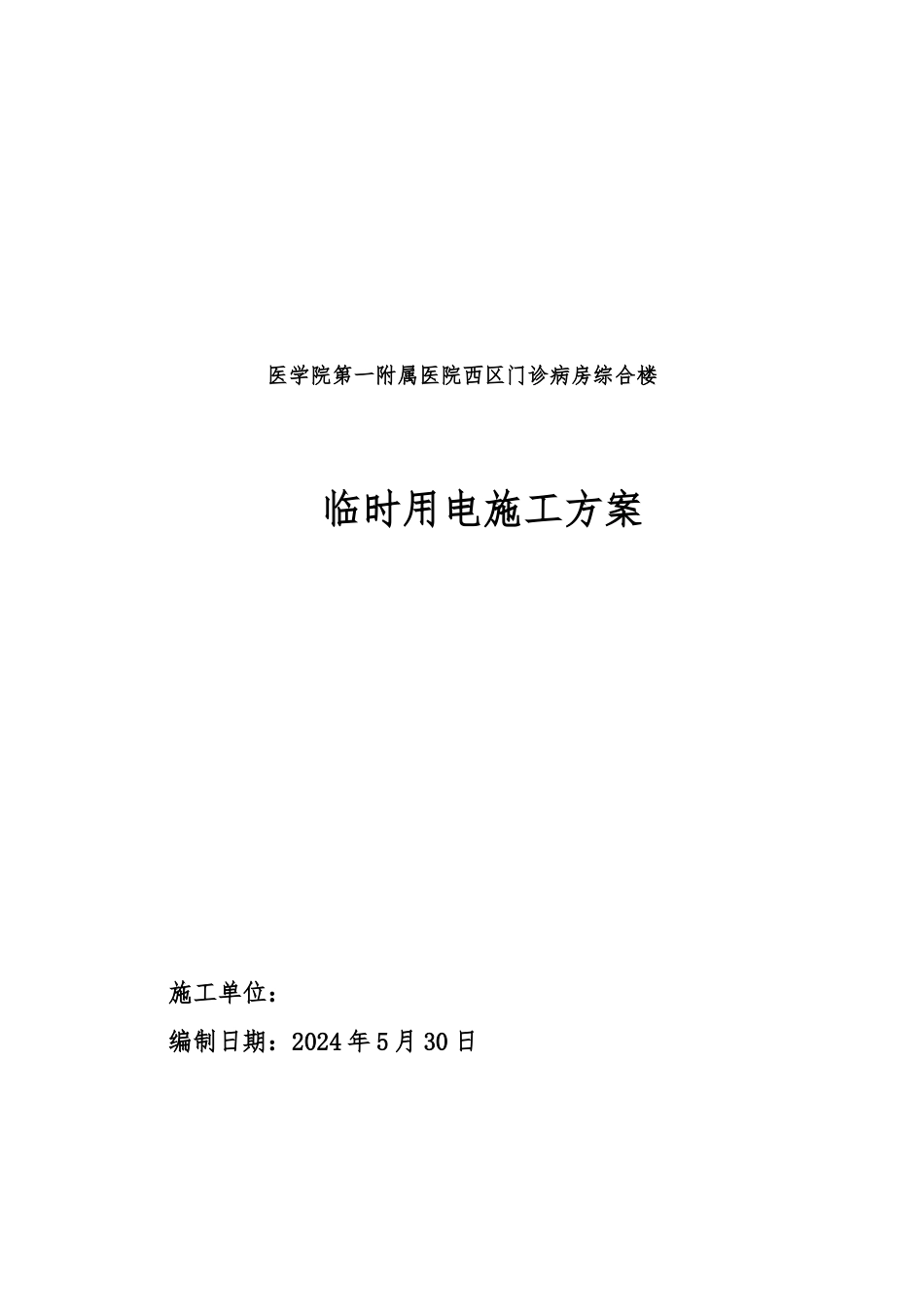

第一附属医院西区门诊楼临时用电

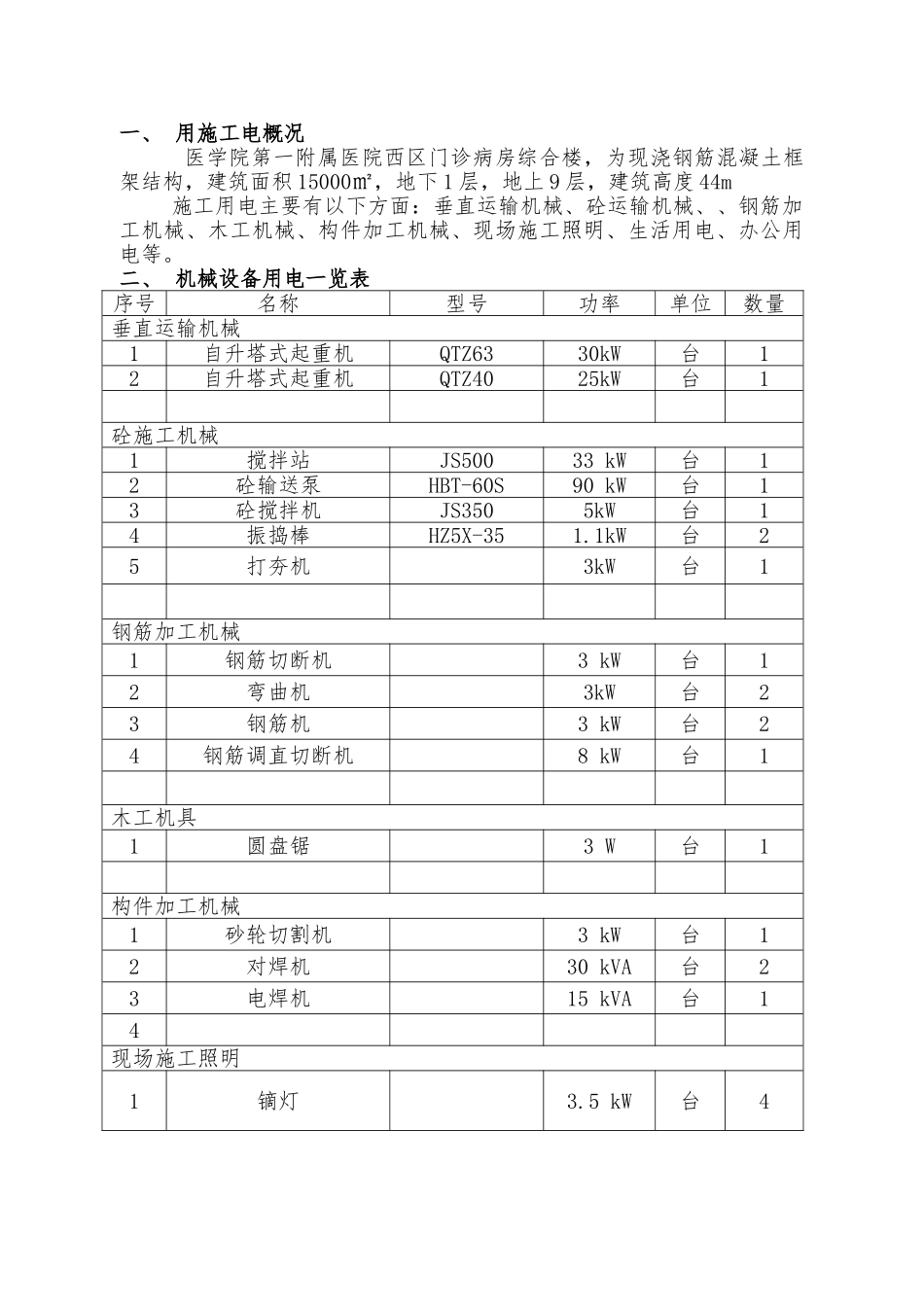

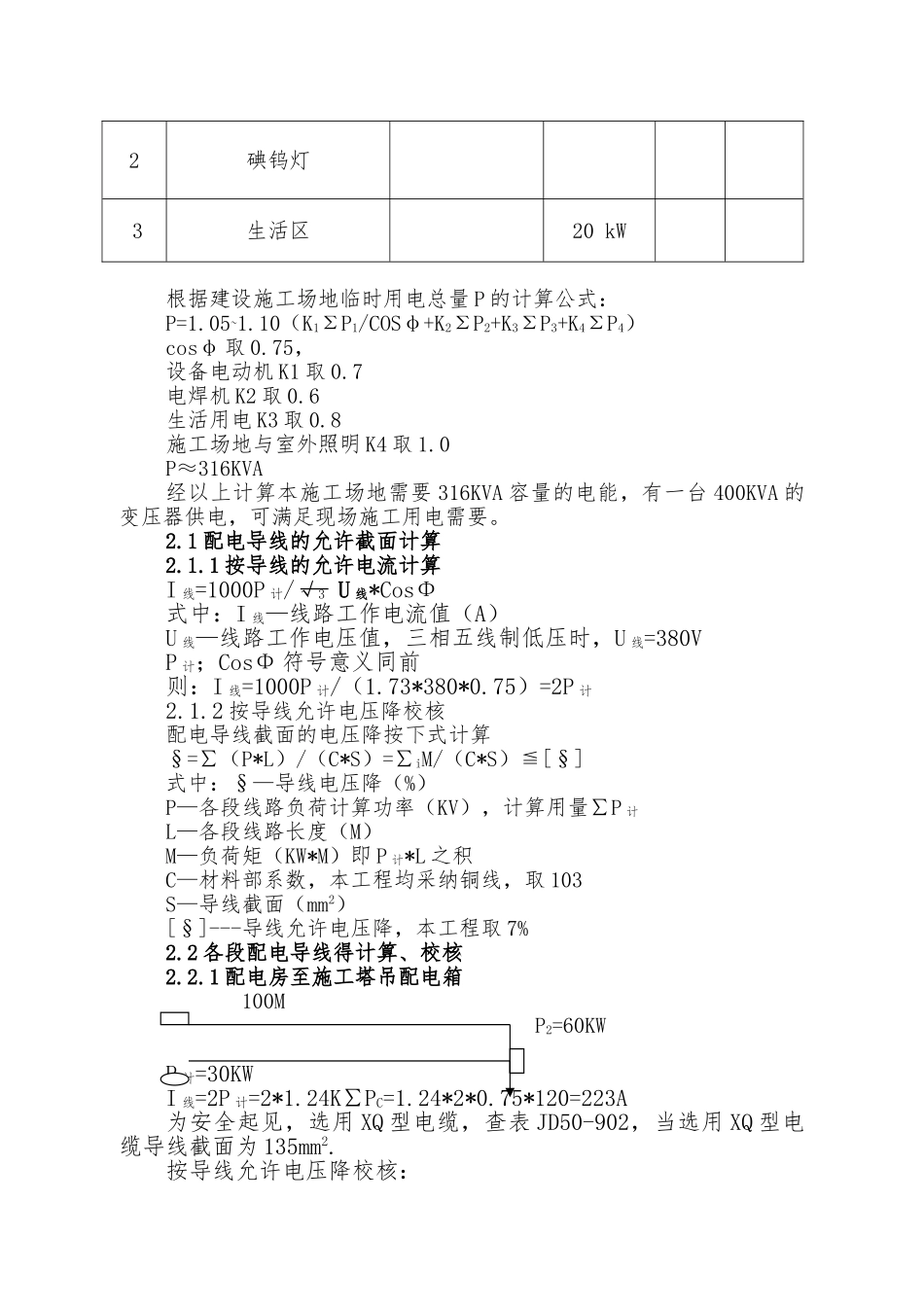

医学院第一附属医院西区门诊病房综合楼临时用电施工方案施工单位：编制日期：2024 年 5 月 30 日一、 用施工电概况医学院第一附属医院西区门诊病房综合楼，为现浇钢筋混凝土框架结构，建筑面积 15000㎡，地下 1 层，地上 9 层，建筑高度 44m施工用电主要有以下方面：垂直运输机械、砼运输机械、、钢筋加工机械、木工机械、构件加工机械、现场施工照明、生活用电、办公用电等。二、 机械设备用电一览表序号名称型号功率单位数量垂直运输机械1自升塔式起重机QTZ6330kW台12自升塔式起重机QTZ4025kW台1砼施工机械1搅拌站JS50033 kW台12砼输送泵HBT-60S90 kW台13砼搅拌机JS3505kW台14振捣棒HZ5X-351.1kW台25打夯机3kW台1钢筋加工机械1钢筋切断机3 kW台12弯曲机3kW台23钢筋机3 kW台24钢筋调直切断机8 kW台1木工机具1圆盘锯3 W台1构件加工机械1砂轮切割机3 kW台12对焊机30 kVA台23电焊机15 kVA台14现场施工照明1镝灯3.5 kW台42碘钨灯3生活区20 kW根据建设施工场地临时用电总量 P 的计算公式：P=1.05~1.10（K1ΣP1/COSφ+K2ΣP2+K3ΣP3+K4ΣP4）cosφ 取 0.75，设备电动机 K1 取 0.7电焊机 K2 取 0.6生活用电 K3 取 0.8施工场地与室外照明 K4 取 1.0P≈316KVA经以上计算本施工场地需要 316KVA 容量的电能，有一台 400KVA 的变压器供电，可满足现场施工用电需要。2.1 配电导线的允许截面计算2.1.1 按导线的允许电流计算I 线=1000P 计/√3 U 线*CosΦ式中：I 线—线路工作电流值（A）U 线—线路工作电压值，三相五线制低压时，U 线=380VP 计；CosΦ 符号意义同前则：I 线=1000P 计/（1.73*380*0.75）=2P 计2.1.2 按导线允许电压降校核配电导线截面的电压降按下式计算§=∑（P*L）/（C*S）=∑iM/（C*S）≦[§]式中：§—导线电压降（%）P—各段线路负荷计算功率（KV），计算用量∑P 计L—各段线路长度（M）M—负荷矩（KW*M）即 P 计*L 之积C—材料部系数，本工程均采纳铜线，取 103S—导线截面（mm2）[§]---导线允许电压降，本工程取 7%2.2 各段配电导线得计算、校核2.2.1 配电房至施工塔吊配电箱 100M P2=60KWP 计=30KWI 线=2P 计=2*1.24K∑PC=1.24*2*0.75*120=223A为安全起见，选用 XQ 型电缆，查表 JD50-902，当选用 XQ 型电缆导线截面为 135mm2.按导线允许电压降校核：§AB=∑M/（C*S）=100*60/（103*130）=0.448﹤72.2.2 总配电柜至钢筋加工P 计=1.24*K∑PC=1.24*0.75...
