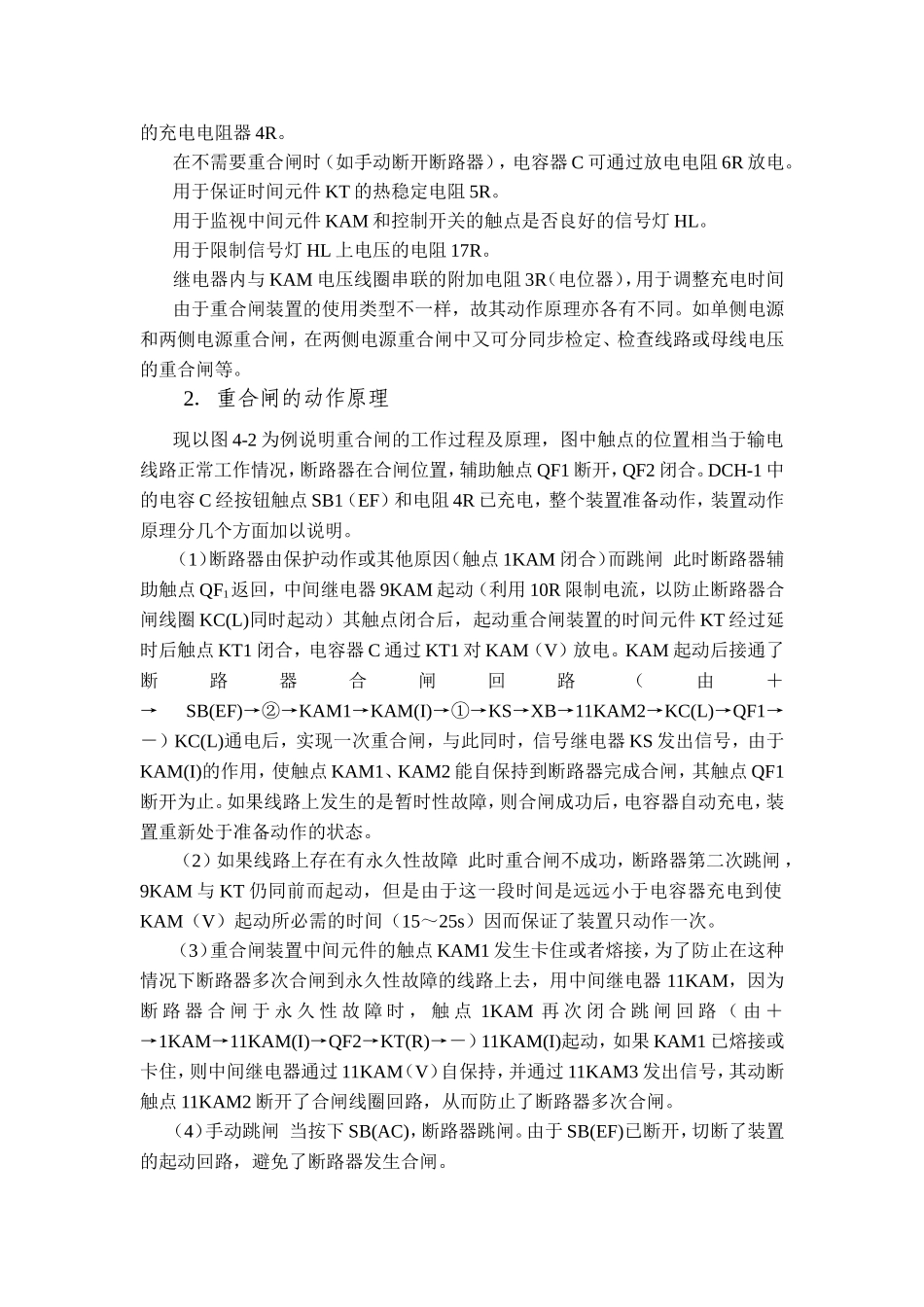

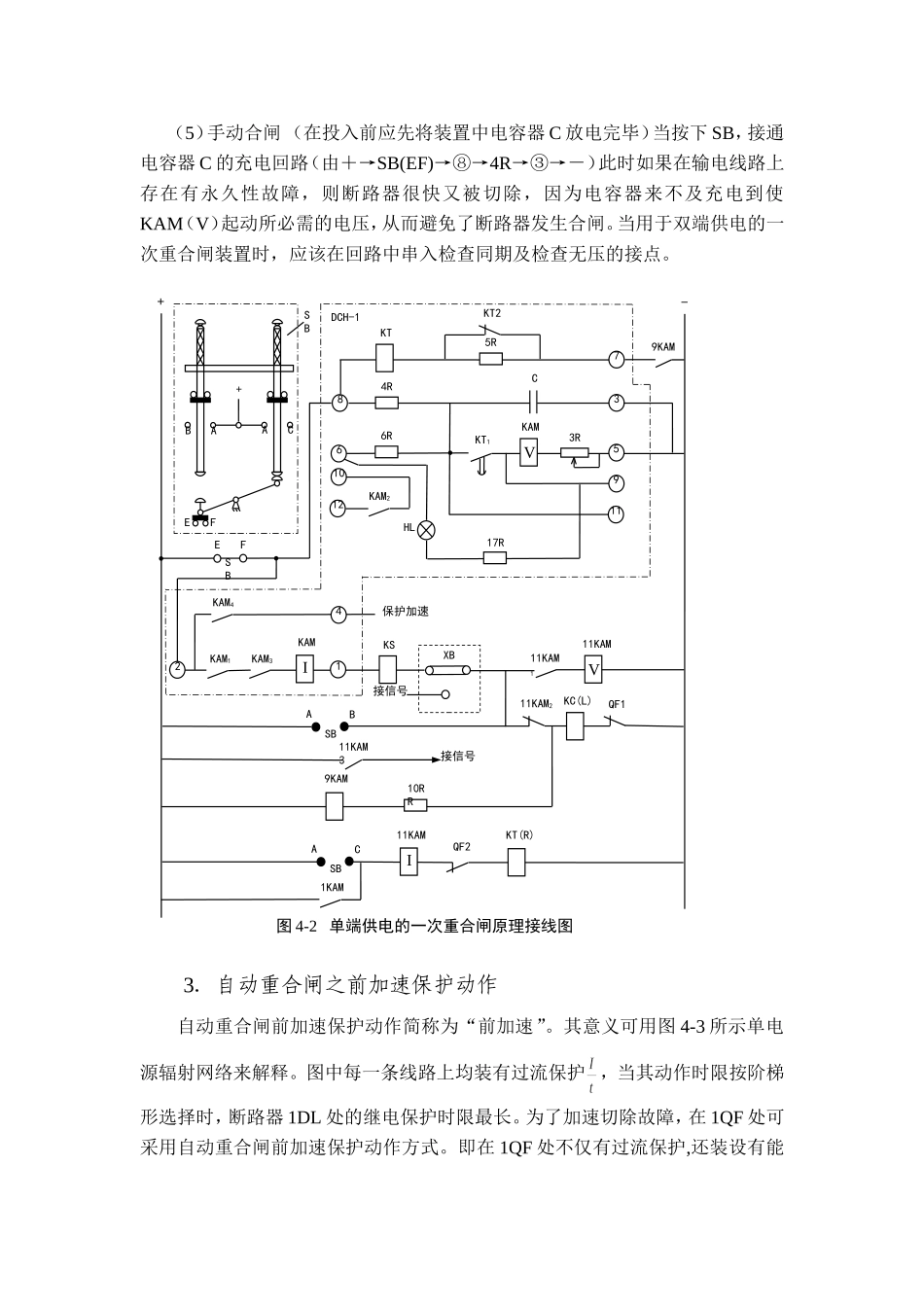

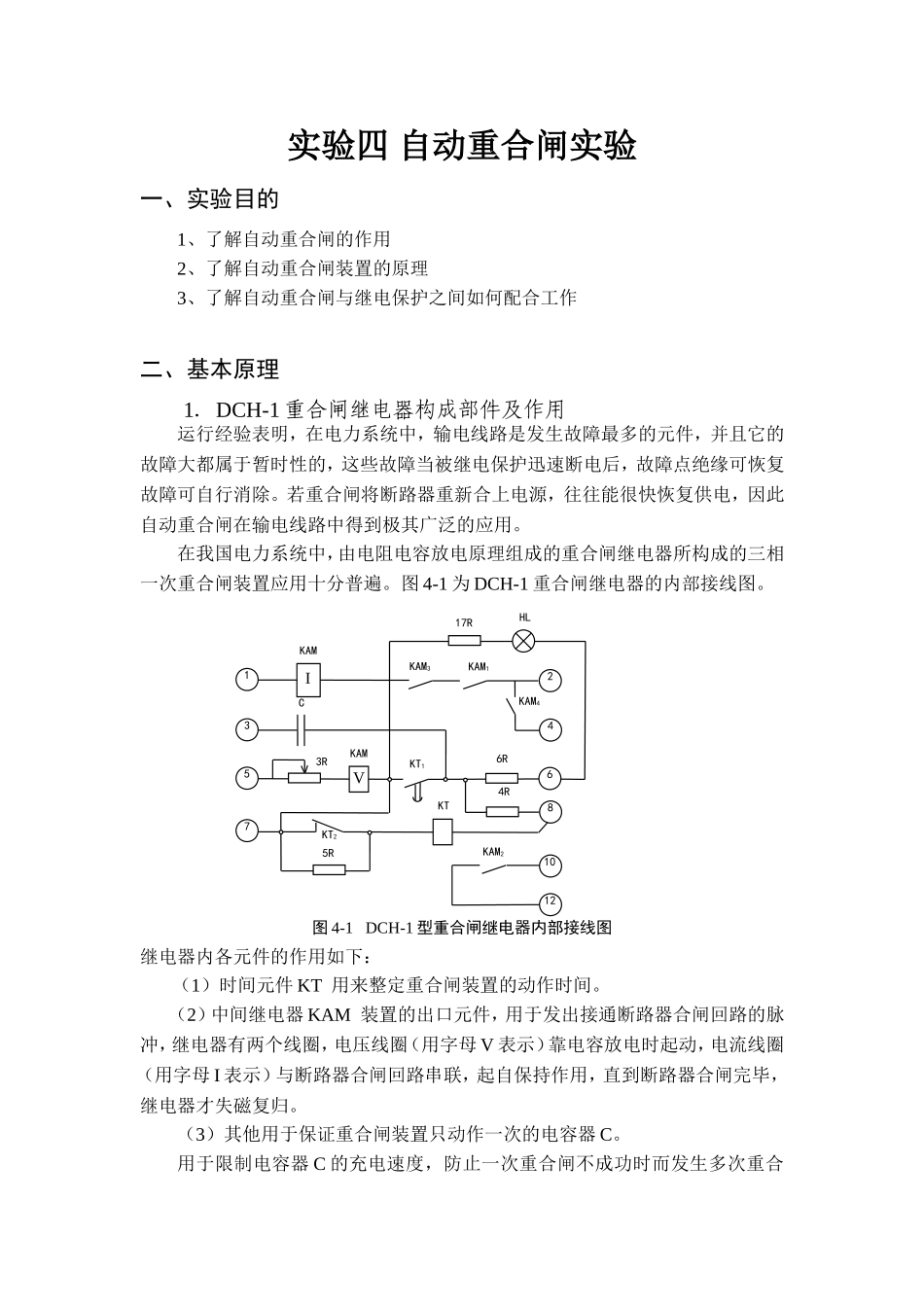

实验四 自动重合闸实验一、实验目的1、了解自动重合闸的作用2、了解自动重合闸装置的原理3、了解自动重合闸与继电保护之间如何配合工作二、基本原理1．DCH-1 重合闸继电器构成部件及作用运行经验表明，在电力系统中，输电线路是发生故障最多的元件，并且它的故障大都属于暂时性的，这些故障当被继电保护迅速断电后，故障点绝缘可恢复故障可自行消除。若重合闸将断路器重新合上电源，往往能很快恢复供电，因此自动重合闸在输电线路中得到极其广泛的应用。在我国电力系统中，由电阻电容放电原理组成的重合闸继电器所构成的三相一次重合闸装置应用十分普遍。图 4-1 为 DCH-1 重合闸继电器的内部接线图。图 4-1 DCH-1 型重合闸继电器内部接线图继电器内各元件的作用如下：（1）时间元件 KT 用来整定重合闸装置的动作时间。（2）中间继电器 KAM 装置的出口元件，用于发出接通断路器合闸回路的脉冲，继电器有两个线圈，电压线圈（用字母 V 表示）靠电容放电时起动，电流线圈（用字母 I 表示）与断路器合闸回路串联，起自保持作用，直到断路器合闸完毕，继电器才失磁复归。（3）其他用于保证重合闸装置只动作一次的电容器 C。用于限制电容器 C 的充电速度，防止一次重合闸不成功时而发生多次重合KAM3KAM1KT21KAMIKAM424317RHL53RVKAM686R4R75RKT10KAM212CKT1的充电电阻器 4R。在不需要重合闸时（如手动断开断路器），电容器 C 可通过放电电阻 6R 放电。用于保证时间元件 KT 的热稳定电阻 5R。用于监视中间元件 KAM 和控制开关的触点是否良好的信号灯 HL。用于限制信号灯 HL 上电压的电阻 17R。继电器内与 KAM 电压线圈串联的附加电阻 3R（电位器），用于调整充电时间由于重合闸装置的使用类型不一样，故其动作原理亦各有不同。如单侧电源和两侧电源重合闸，在两侧电源重合闸中又可分同步检定、检查线路或母线电压的重合闸等。2．重合闸的动作原理现以图 4-2 为例说明重合闸的工作过程及原理，图中触点的位置相当于输电线路正常工作情况，断路器在合闸位置，辅助触点 QF1 断开，QF2 闭合。DCH-1 中的电容 C 经按钮触点 SB1（EF）和电阻 4R 已充电，整个装置准备动作，装置动作原理分几个方面加以说明。（1）断路器由保护动作或其他原因（触点 1KAM 闭合）而跳闸 此时断路器辅助触点 QF1返回，中间继电器 9KAM 起动（利用 10R 限制电流，以防止断路器合闸线圈 KC(L)同时起动）其触点闭合后，起动...
