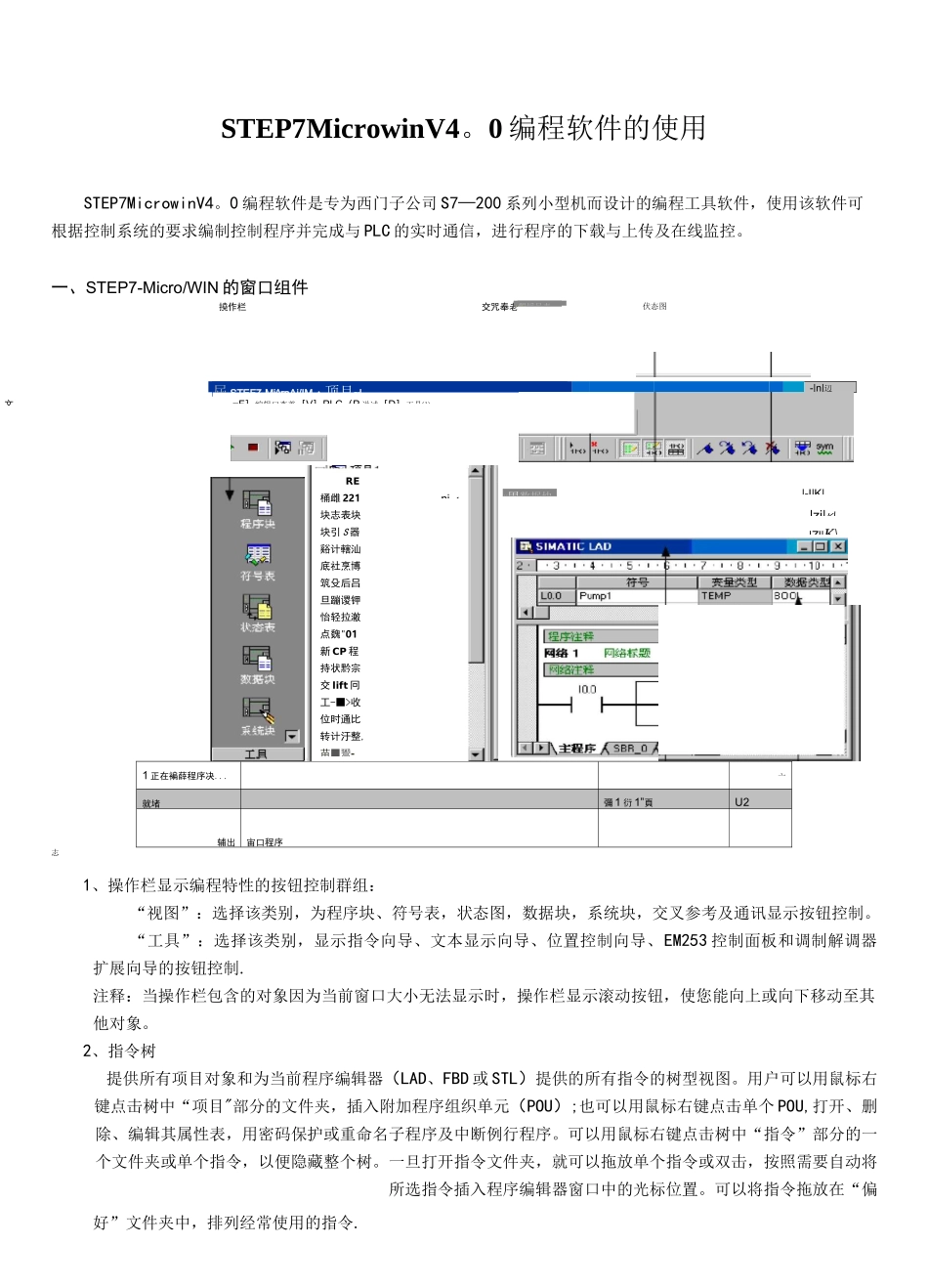

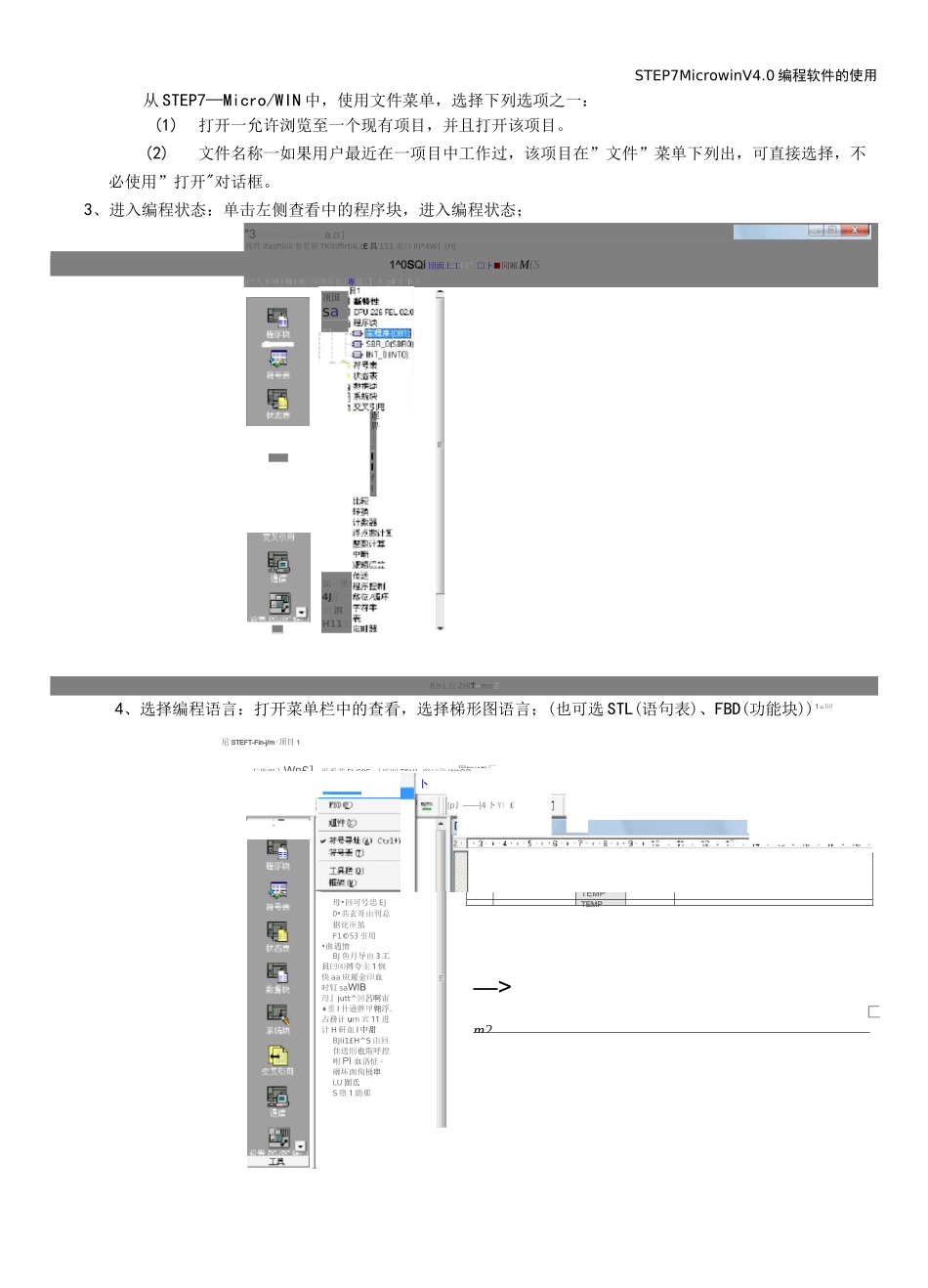

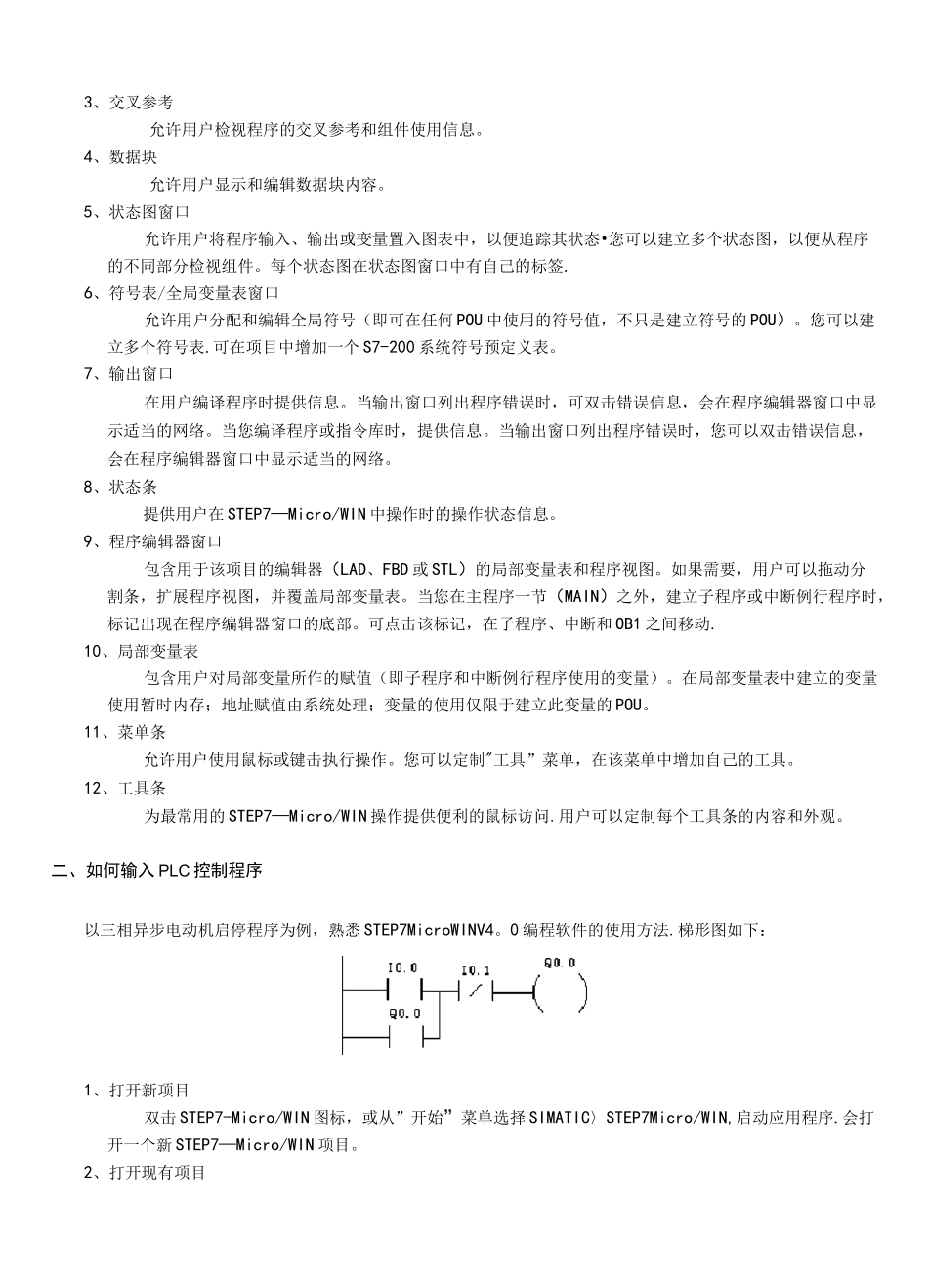

屆 STEF7-Mi^rnAi/IM・顶目~l-|n|辺STEP7MicrowinV4。0 编程软件的使用STEP7MicrowinV4。0 编程软件是专为西门子公司 S7—200 系列小型机而设计的编程工具软件，使用该软件可根据控制系统的要求编制控制程序并完成与 PLC 的实时通信，进行程序的下载与上传及在线监控。一、STEP7-Micro/WIN 的窗口组件1 正在褊薛程序决...亠就堵彌 1 衍 1”頁U2辅出宙口程序志1、操作栏显示编程特性的按钮控制群组：“视图”：选择该类别，为程序块、符号表，状态图，数据块，系统块，交叉参考及通讯显示按钮控制。“工具”：选择该类别，显示指令向导、文本显示向导、位置控制向导、EM253 控制面板和调制解调器扩展向导的按钮控制.注释：当操作栏包含的对象因为当前窗口大小无法显示时，操作栏显示滚动按钮，使您能向上或向下移动至其他对象。2、指令树提供所有项目对象和为当前程序编辑器（LAD、FBD 或 STL）提供的所有指令的树型视图。用户可以用鼠标右键点击树中“项目"部分的文件夹，插入附加程序组织单元（POU）;也可以用鼠标右键点击单个 POU,打开、删除、编辑其属性表，用密码保护或重命名子程序及中断例行程序。可以用鼠标右键点击树中“指令”部分的一个文件夹或单个指令，以便隐藏整个树。一旦打开指令文件夹，就可以拖放单个指令或双击，按照需要自动将所选指令插入程序编辑器窗口中的光标位置。可以将指令拖放在“偏好”文件夹中，排列经常使用的指令.伏态图撓作栏交咒奉老□F］編辑口查着［V］PLC（P 说试［D］工具⑴文I'固数据块|-I|K|ni 1RE桶雌 221块志表块块引 S 器谿计轄汕底社烹博筑殳后吕旦蹦谡钾怡轻拉澈点魏"01新 CP 程持状黔宗交 lift 冋工-■>收位时通比转计汙整,苗■鬻-.|zi|K\.|Zl|K\:宙就玄表觀捋号表3、交叉参考允许用户检视程序的交叉参考和组件使用信息。4、数据块允许用户显示和编辑数据块内容。5、状态图窗口允许用户将程序输入、输出或变量置入图表中，以便追踪其状态•您可以建立多个状态图，以便从程序的不同部分检视组件。每个状态图在状态图窗口中有自己的标签.6、符号表/全局变量表窗口允许用户分配和编辑全局符号（即可在任何 POU 中使用的符号值，不只是建立符号的 POU）。您可以建立多个符号表.可在项目中增加一个 S7-200 系统符号预定义表。7、输出窗口在用户编译程序时提供信息。当输出窗口列出程序错误时，可双击错误信息，会在程序编辑器窗口中显示适当的网络。当您编译程序或指令库...
