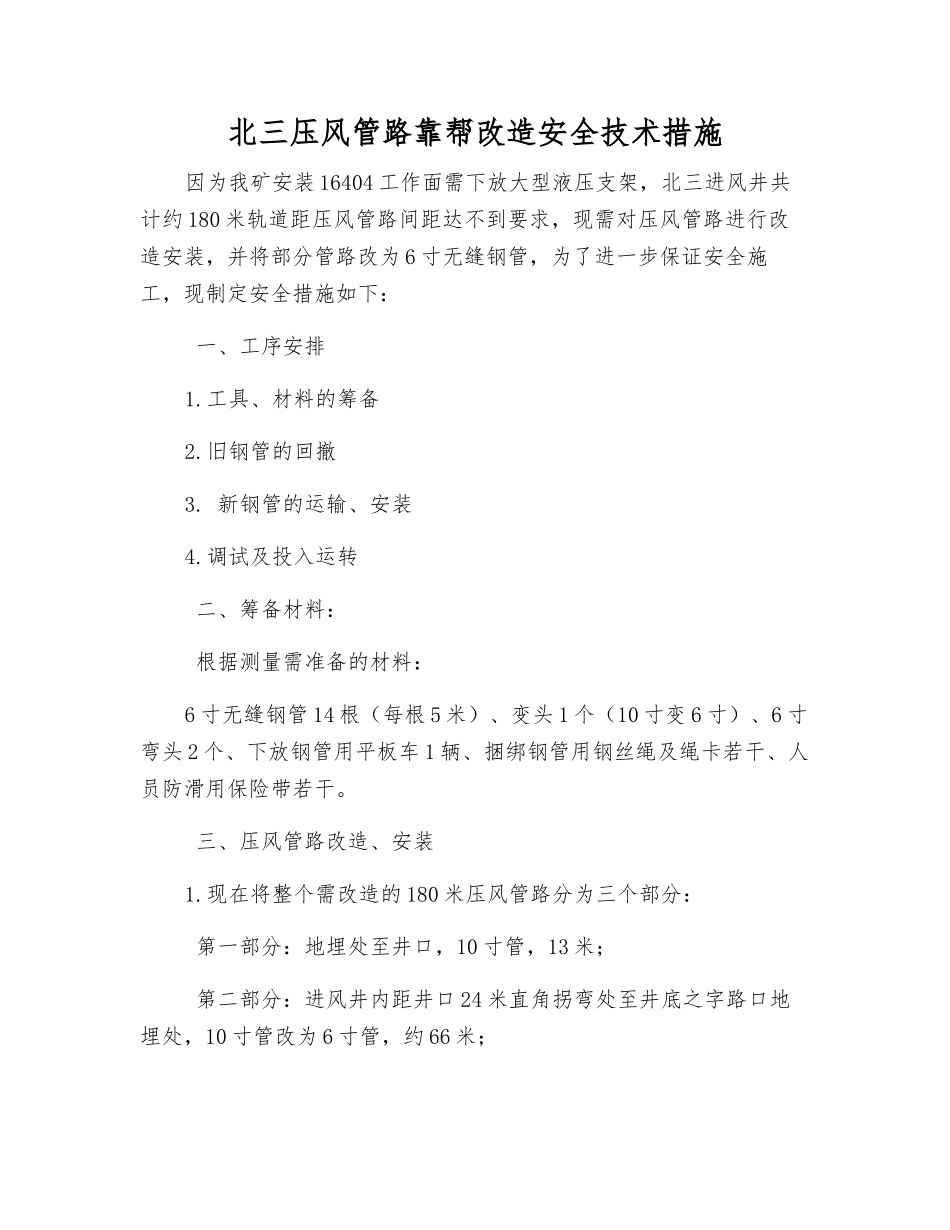

北三压风管路靠帮改造安全技术措施因为我矿安装 16404 工作面需下放大型液压支架,北三进风井共计约 180 米轨道距压风管路间距达不到要求,现需对压风管路进行改造安装,并将部分管路改为 6 寸无缝钢管,为了进一步保证安全施工,现制定安全措施如下: 一、工序安排1.工具、材料的筹备2.旧钢管的回撤3. 新钢管的运输、安装4.调试及投入运转 二、筹备材料: 根据测量需准备的材料:6 寸无缝钢管 14 根(每根 5 米)、变头 1 个(10 寸变 6 寸)、6 寸弯头 2 个、下放钢管用平板车 1 辆、捆绑钢管用钢丝绳及绳卡若干、人员防滑用保险带若干。 三、压风管路改造、安装1.现在将整个需改造的 180 米压风管路分为三个部分: 第一部分:地埋处至井口,10 寸管,13 米; 第二部分:进风井内距井口 24 米直角拐弯处至井底之字路口地埋处,10 寸管改为 6 寸管,约 66 米; 第三部分:之字路口地埋处至平巷 30 绞车处,10 寸管,约 80米。2.改造安装内容: 第一部分:将井口 10 寸管弯头处用氧气割断,截去 15 厘米再焊接,地埋处将法兰逆时针旋转 30 度连接。 第二部分:距井口 24 米直角拐弯处连接 10 寸变 6 寸接头,改用6 寸管连接至井底之字路口地埋处。 第三部分:之字路口地埋处将弯头向右帮倾斜,移动 10 寸钢管向右帮靠近 20 厘米并固定。 四、风险评估 【一】危险源1、在作业前未将管内高压气体卸放,施工时造成人员损伤。2、在工作中(尤其搬运时)人、钢管在斜坡上滑下。3、工作中使用电气焊,未能根据相关规定办理电气焊审批手续。 【二】管控措施1、开工之前由现场负责人吴强负责核实压风机工作情况和气体卸压情况。2、在作中设专人(管飞)监护,新旧钢管回收、下放时用钢丝绳和绳卡分别板车固定,人员工作时用保险带系于附近的排水管路上。3、提前办理井下电气焊工作票,并严格根据措施执行。 五、 工艺流程1、将第三部分钢管向右帮移动 20 厘米固定,将之字路口地埋处弯头用氧气割口、电焊焊接,向右倾斜靠帮。2、从下至上,逐个拆除第二部分 10 寸钢管,回收;下放 6 寸钢管14 根,安装。3、将第一部分井口 10 寸管弯头处截去 15 厘米再焊接,地埋处将法兰逆时针旋转 30 度连接。 六、安全技术措施1. 在开始工作之前必须卸放压风管内高压气体,由现场负责人吴强核实确认。2.回收、下放钢管注意事项: (1)由于工作位置处于坡地,倾角大,回撤时,实...
