变压器阻抗计算方法

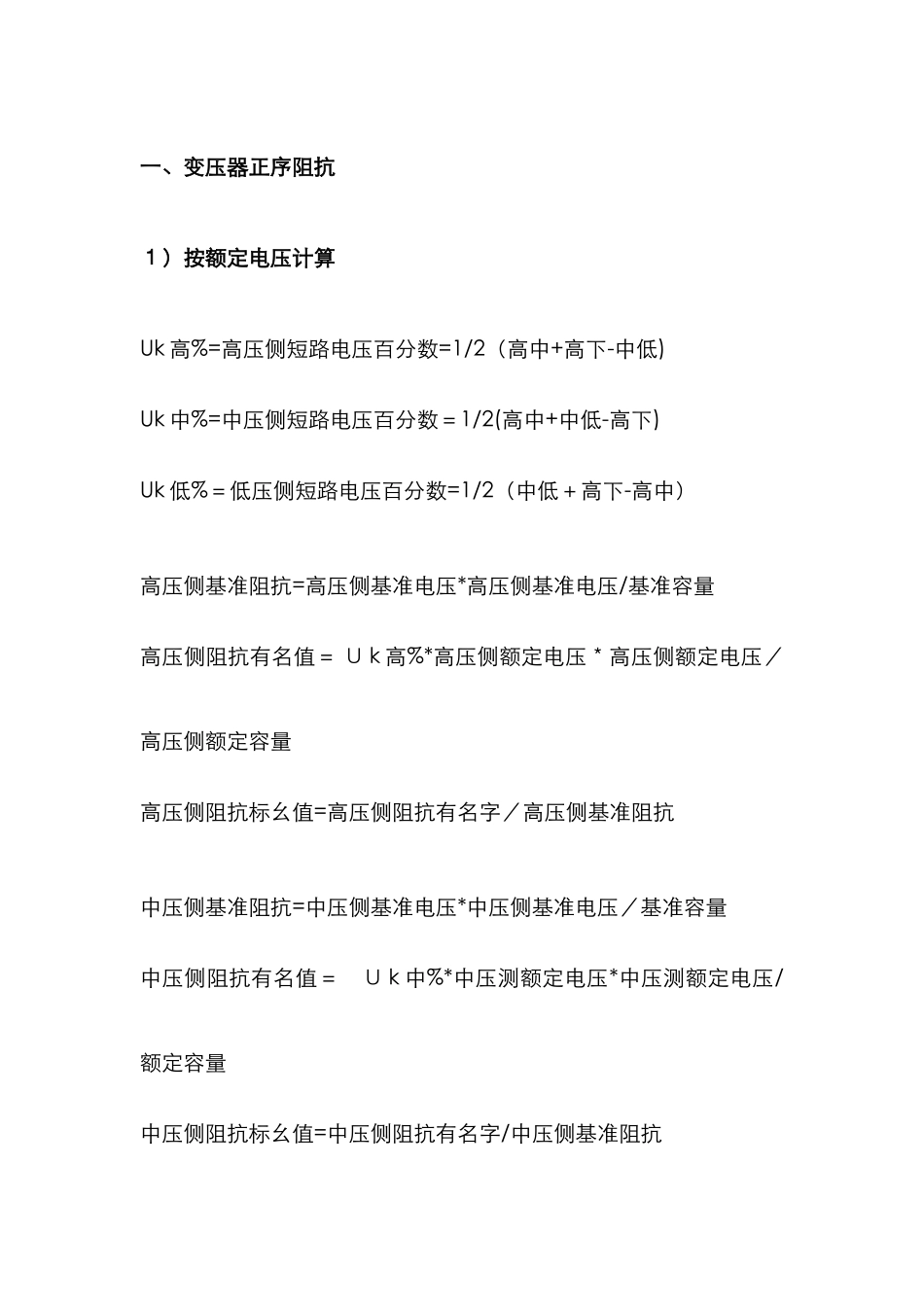

一、变压器正序阻抗１）按额定电压计算Uk 高%=高压侧短路电压百分数=1/2（高中+高下-中低)Uk 中%=中压侧短路电压百分数＝1/2(高中+中低-高下)Uk 低%＝低压侧短路电压百分数=1/2（中低＋高下-高中）高压侧基准阻抗=高压侧基准电压*高压侧基准电压/基准容量高压侧阻抗有名值＝ Ｕ k 高%*高压侧额定电压＊高压侧额定电压／高压侧额定容量高压侧阻抗标幺值=高压侧阻抗有名字／高压侧基准阻抗中压侧基准阻抗=中压侧基准电压*中压侧基准电压／基准容量中压侧阻抗有名值＝ Ｕ k 中%*中压测额定电压*中压测额定电压/额定容量中压侧阻抗标幺值=中压侧阻抗有名字/中压侧基准阻抗低压侧基准阻抗＝低压侧基准电压*低压侧基准电压/基准容量低压侧阻抗有名值= Uk 低%*低压侧额定电压*低压侧额定电压／额定容量低压侧阻抗标幺值=低压侧阻抗有名字/低压侧基准阻抗2）按基准电压计算Uk 高％=高压侧短路电压百分数=1/2（高中+高下－中低）Uk 中%＝中压侧短路电压百分数=１/２（高中＋中低-高下）U ｋ低％＝低压侧短路电压百分数=1/2(中低+高下-高中）高压侧基准阻抗=高压侧基准电压*高压侧基准电压／基准容量高压侧阻抗有名值= Uk 高％＊高压侧基准电压＊高压侧基准电压/额定容量高压侧阻抗标幺值＝高压侧阻抗有名字／高压侧基准阻抗中压侧基准阻抗=中压侧基准电压*中压侧基准电压／基准容量中压侧阻抗有名值= Uk 中％＊中压侧基准电压＊中压侧基准电压/额定容量中压侧阻抗标幺值＝中压侧阻抗有名字/中压侧基准阻抗低压侧基准阻抗＝低压侧基准电压*低压侧基准电压/基准容量低压侧阻抗有名值= Uk 低%＊低压侧基准电压*低压侧基准电压/额定容量低压侧阻抗标幺值=低压侧阻抗有名字／低压侧基准阻抗二、变压器零序阻抗（YYD）1）按额定电压计算实验参数A＝高压加压、中压开路 B＝高压加压、中压短路Ｃ=中压加压、中压开路D＝中压加压、低压短路将实验参数换算为标幺值A’＝A*基准容量/高压侧额定电压*高压侧额定电压B’＝B*基准容量/高压侧额定电压*高压侧额定电压C’=C*基准容量/中压侧额定电压*中压侧额定电压Ｄ’＝Ｄ＊基准容量/中压侧额定电压*中压侧额定电压各侧阻抗标幺值低压侧1：Ｘuo = （Sqr( B×(A-Ｃ)) 低压侧2：Xuo = (Ｓqr（ A×（B-D)) 低压侧：(低压侧1＋低压侧2)/2高压侧Xgo = Ａ- Xｕｏ 中压侧 Xzo ＝ B－ Xuo ２）按基准电压计算实验参数A=高压加压、中压开路 B=高压加压、中压短路Ｃ=中压加压、中压开路D=中压...
