(完整版)OFDM仿真

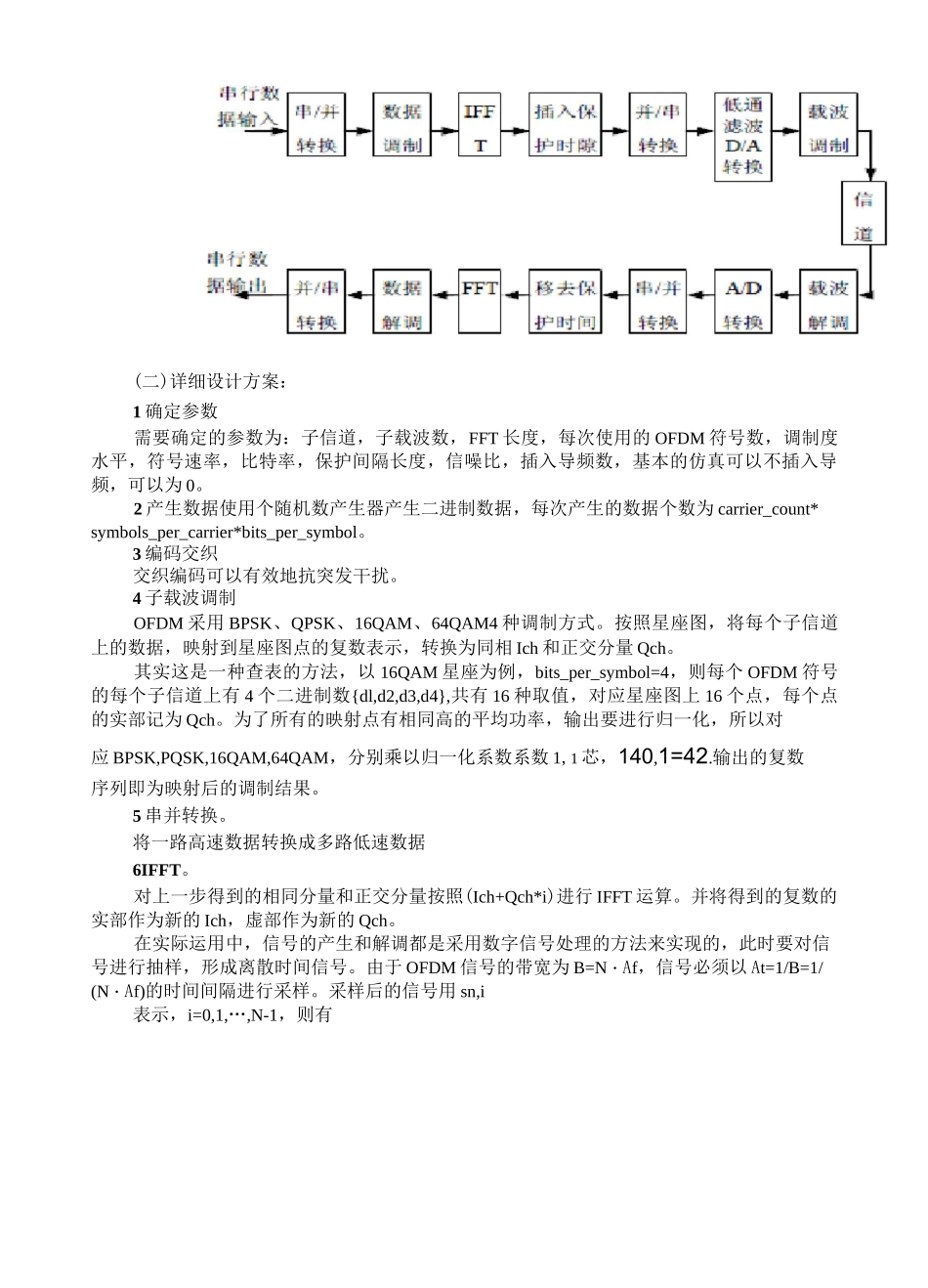

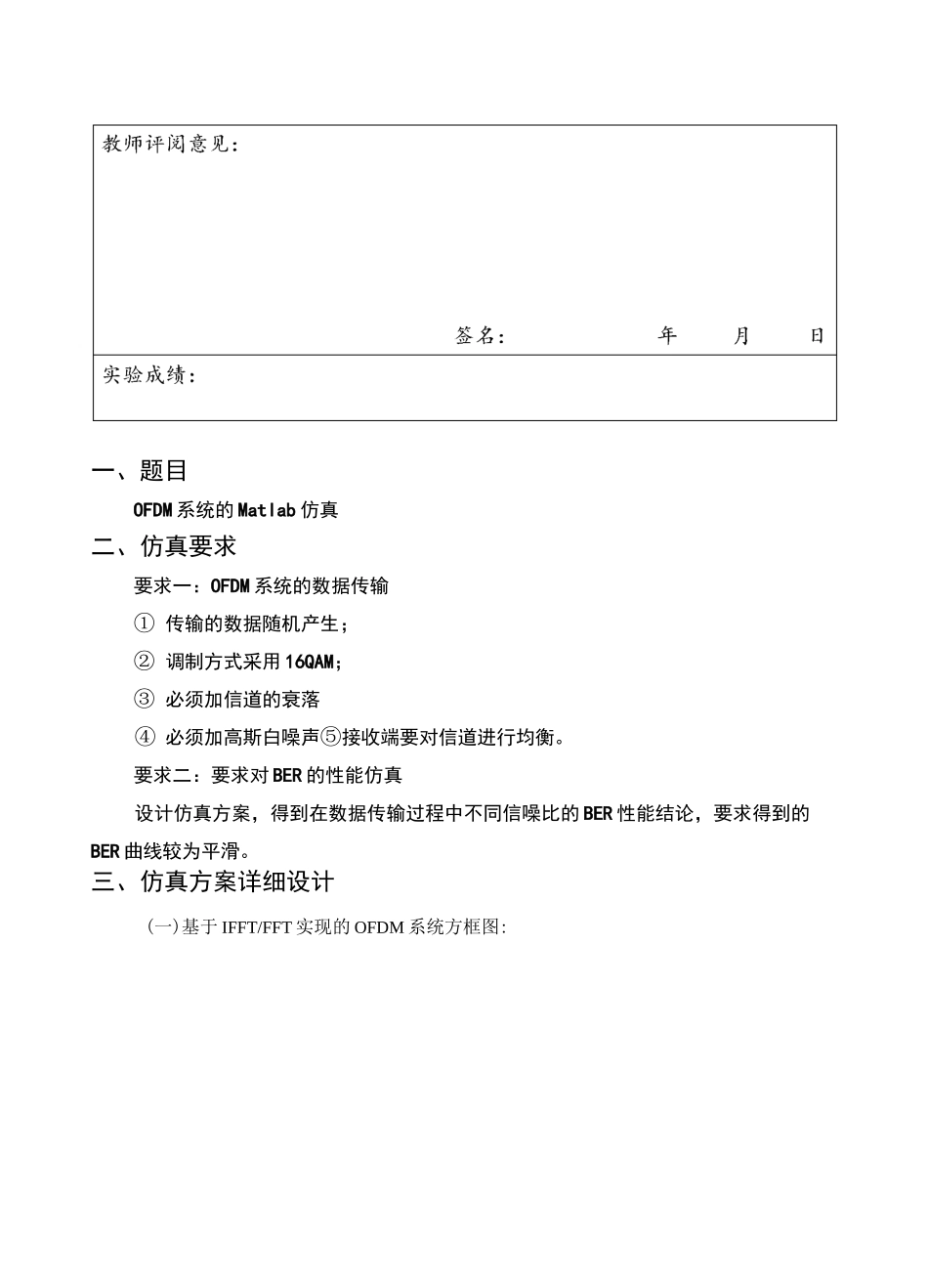

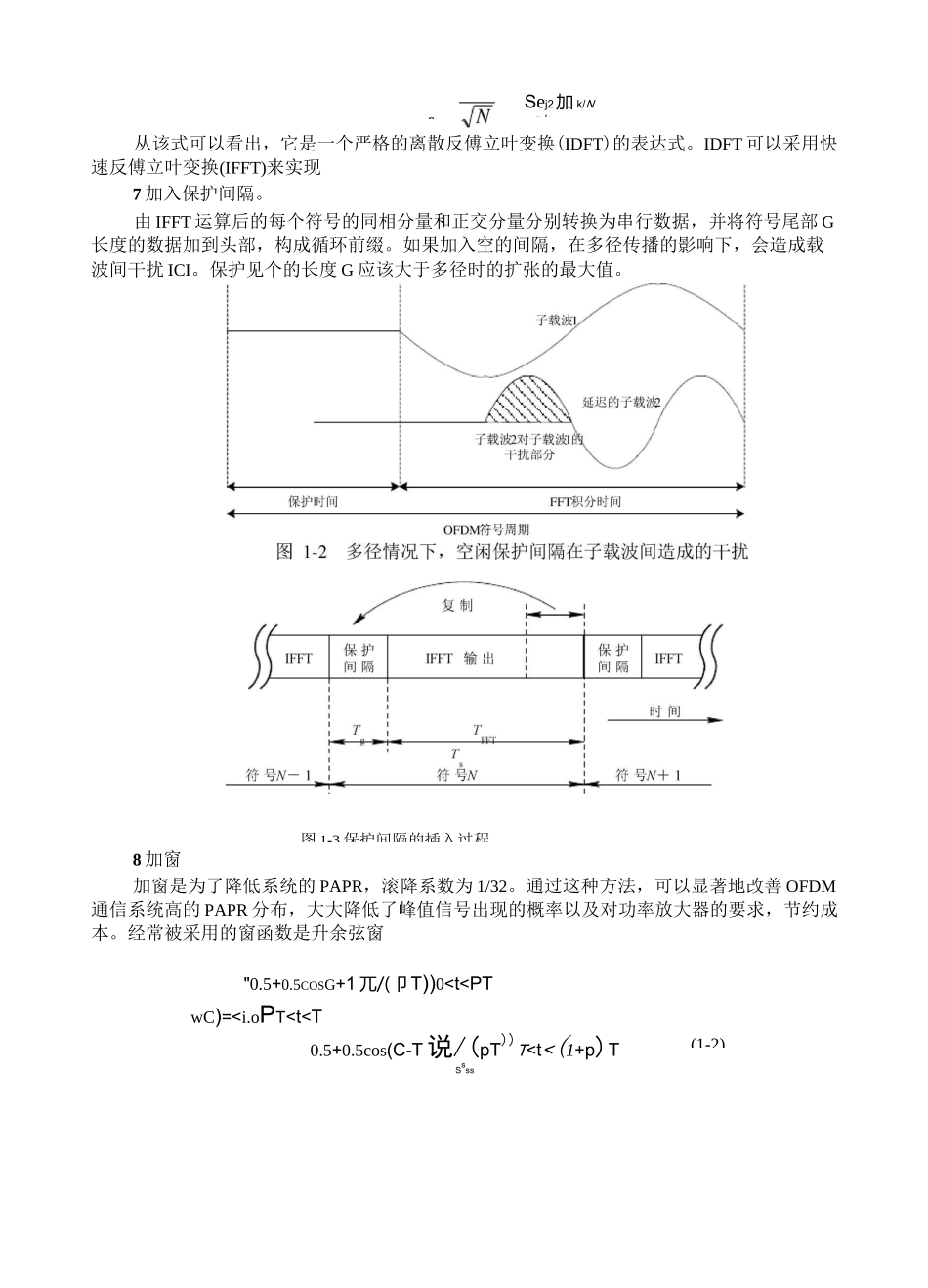

一、题目OFDM 系统的 Matlab 仿真二、仿真要求要求一：OFDM 系统的数据传输① 传输的数据随机产生；② 调制方式采用 16QAM；③ 必须加信道的衰落④ 必须加高斯白噪声⑤接收端要对信道进行均衡。要求二：要求对 BER 的性能仿真设计仿真方案，得到在数据传输过程中不同信噪比的 BER 性能结论，要求得到的BER 曲线较为平滑。三、仿真方案详细设计(一)基于 IFFT/FFT 实现的 OFDM 系统方框图:(二)详细设计方案：1 确定参数需要确定的参数为：子信道，子载波数，FFT 长度，每次使用的 OFDM 符号数，调制度水平，符号速率，比特率，保护间隔长度，信噪比，插入导频数，基本的仿真可以不插入导频，可以为 0。2 产生数据使用个随机数产生器产生二进制数据，每次产生的数据个数为 carrier_count*symbols_per_carrier*bits_per_symbol。3 编码交织交织编码可以有效地抗突发干扰。4 子载波调制OFDM 采用 BPSK、QPSK、16QAM、64QAM4 种调制方式。按照星座图，将每个子信道上的数据，映射到星座图点的复数表示，转换为同相 Ich 和正交分量 Qch。其实这是一种查表的方法，以 16QAM 星座为例，bits_per_symbol=4，则每个 OFDM 符号的每个子信道上有 4 个二进制数{dl,d2,d3,d4},共有 16 种取值，对应星座图上 16 个点，每个点的实部记为 Qch。为了所有的映射点有相同高的平均功率，输出要进行归一化，所以对应 BPSK,PQSK,16QAM,64QAM，分别乘以归一化系数系数 1,1 芯，140,1=42.输出的复数序列即为映射后的调制结果。5 串并转换。将一路高速数据转换成多路低速数据6IFFT。对上一步得到的相同分量和正交分量按照(Ich+Qch*i)进行 IFFT 运算。并将得到的复数的实部作为新的 Ich，虚部作为新的 Qch。在实际运用中，信号的产生和解调都是采用数字信号处理的方法来实现的，此时要对信号进行抽样，形成离散时间信号。由于 OFDM 信号的带宽为 B=N・Af，信号必须以 At=1/B=1/(N・Af)的时间间隔进行采样。采样后的信号用 sn,i表示，i=0,1,…,N-1，则有Sej2加 k/Nn,k(1-2)从该式可以看出，它是一个严格的离散反傅立叶变换(IDFT)的表达式。IDFT 可以采用快速反傅立叶变换(IFFT)来实现7 加入保护间隔。由 IFFT 运算后的每个符号的同相分量和正交分量分别转换为串行数据，并将符号尾部 G长度的数据加到头部，构成循环前缀。如果加入空的间隔，在多径传播的影响下，会造成载波间干扰 ICI。保护见个的长度 G 应该...
