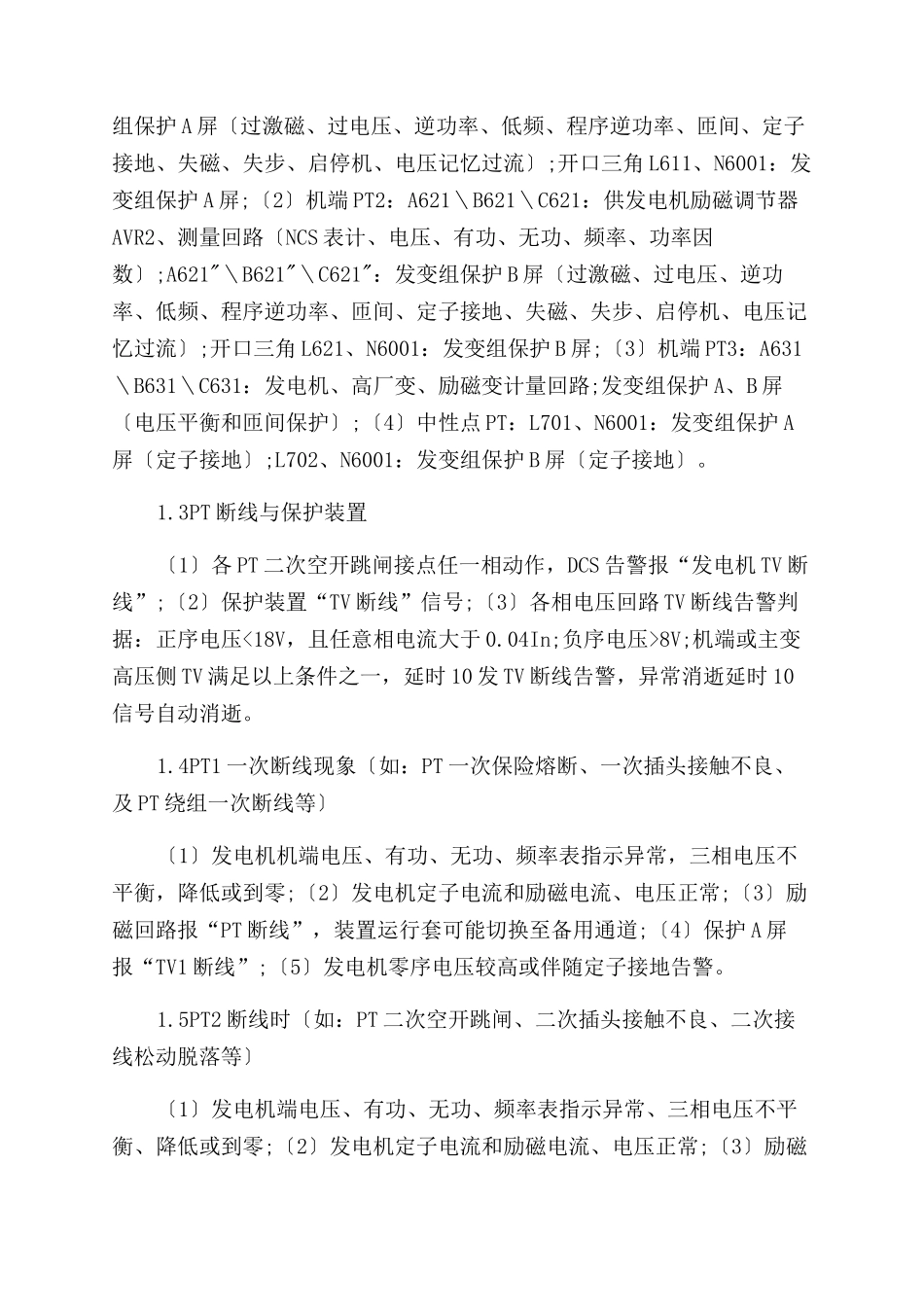

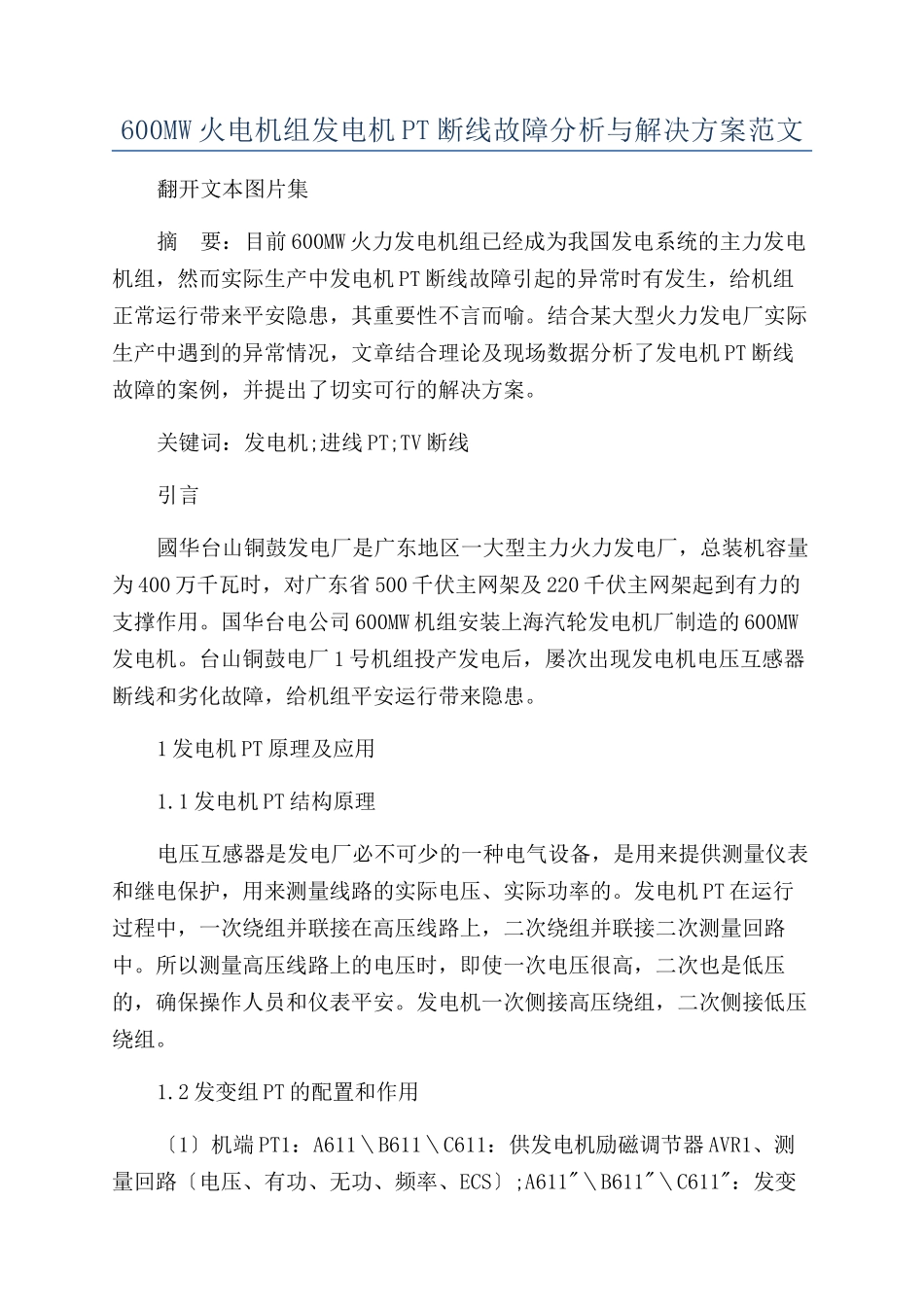

600MW 火电机组发电机 PT 断线故障分析与解决方案范文翻开文本图片集摘 要：目前 600MW 火力发电机组已经成为我国发电系统的主力发电机组，然而实际生产中发电机 PT 断线故障引起的异常时有发生，给机组正常运行带来平安隐患，其重要性不言而喻。结合某大型火力发电厂实际生产中遇到的异常情况，文章结合理论及现场数据分析了发电机 PT 断线故障的案例，并提出了切实可行的解决方案。关键词：发电机;进线 PT;TV 断线引言國华台山铜鼓发电厂是广东地区一大型主力火力发电厂，总装机容量为 400 万千瓦时，对广东省 500 千伏主网架及 220 千伏主网架起到有力的支撑作用。国华台电公司 600MW 机组安装上海汽轮发电机厂制造的 600MW发电机。台山铜鼓电厂 1 号机组投产发电后，屡次出现发电机电压互感器断线和劣化故障，给机组平安运行带来隐患。1 发电机 PT 原理及应用1.1 发电机 PT 结构原理电压互感器是发电厂必不可少的一种电气设备，是用来提供测量仪表和继电保护，用来测量线路的实际电压、实际功率的。发电机 PT 在运行过程中，一次绕组并联接在高压线路上，二次绕组并联接二次测量回路中。所以测量高压线路上的电压时，即使一次电压很高，二次也是低压的，确保操作人员和仪表平安。发电机一次侧接高压绕组，二次侧接低压绕组。1.2 发变组 PT 的配置和作用〔1〕机端 PT1：A611＼B611＼C611：供发电机励磁调节器 AVR1、测量回路〔电压、有功、无功、频率、ECS〕;A611"＼B611"＼C611"：发变组保护 A 屏〔过激磁、过电压、逆功率、低频、程序逆功率、匝间、定子接地、失磁、失步、启停机、电压记忆过流〕;开口三角 L611、N6001：发变组保护 A 屏;〔2〕机端 PT2：A621＼B621＼C621：供发电机励磁调节器AVR2、测量回路〔NCS 表计、电压、有功、无功、频率、功率因数〕;A621"＼B621"＼C621"：发变组保护 B 屏〔过激磁、过电压、逆功率、低频、程序逆功率、匝间、定子接地、失磁、失步、启停机、电压记忆过流〕;开口三角 L621、N6001：发变组保护 B 屏;〔3〕机端 PT3：A631＼B631＼C631：发电机、高厂变、励磁变计量回路;发变组保护 A、B 屏〔电压平衡和匝间保护〕;〔4〕中性点 PT：L701、N6001：发变组保护 A屏〔定子接地〕;L702、N6001：发变组保护 B 屏〔定子接地〕。1.3PT 断线与保护装置〔1〕各 PT 二次空开跳闸接点任一相动作，DCS 告警报“发电机 TV 断线”;〔2〕保护装置“TV 断...
